小型移动式混凝土搅拌设备结构设计

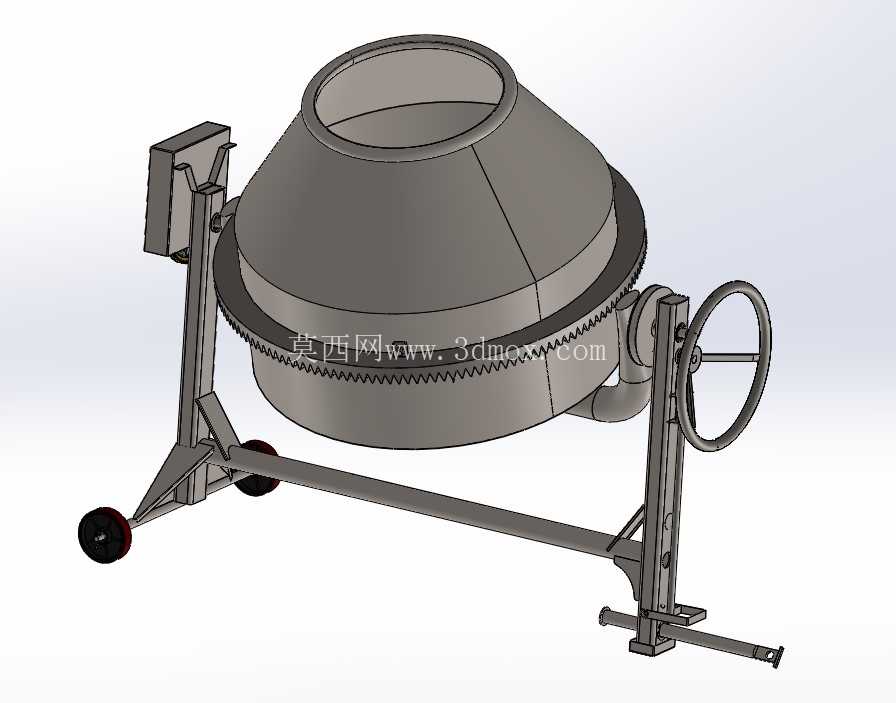

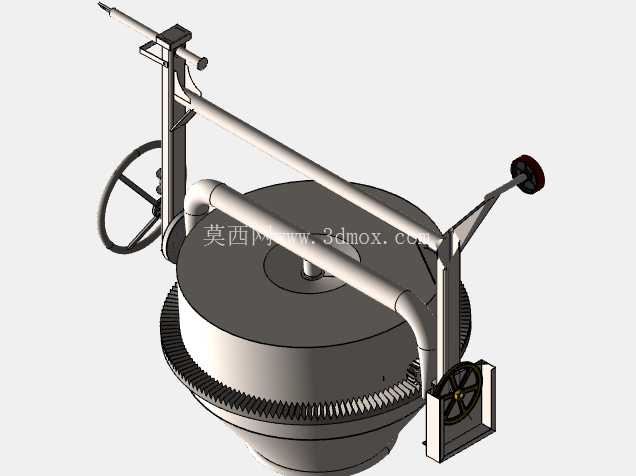

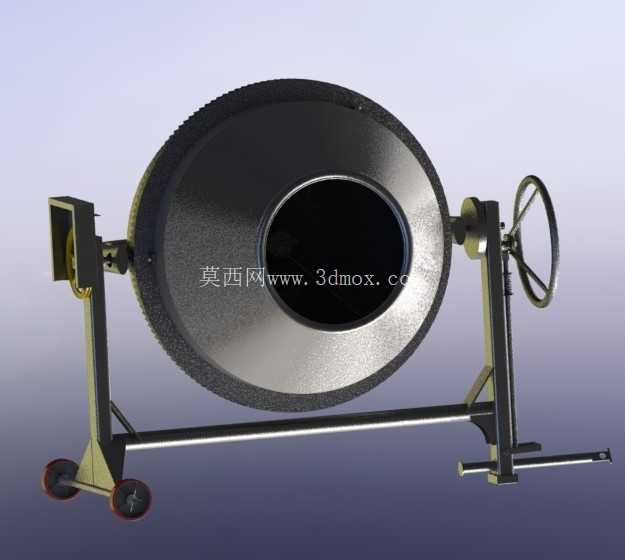

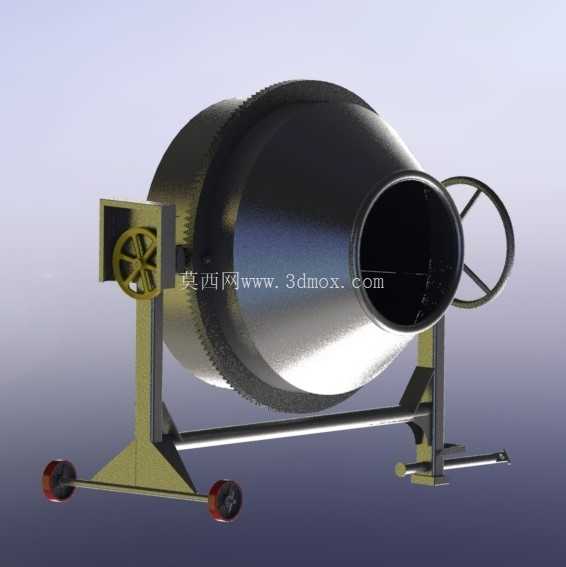

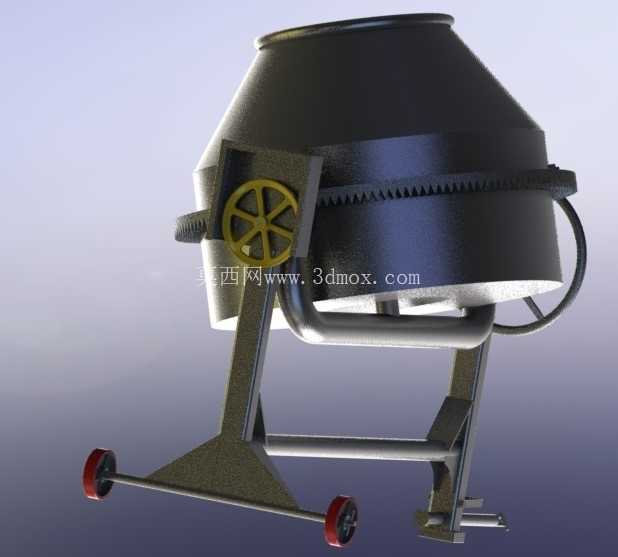

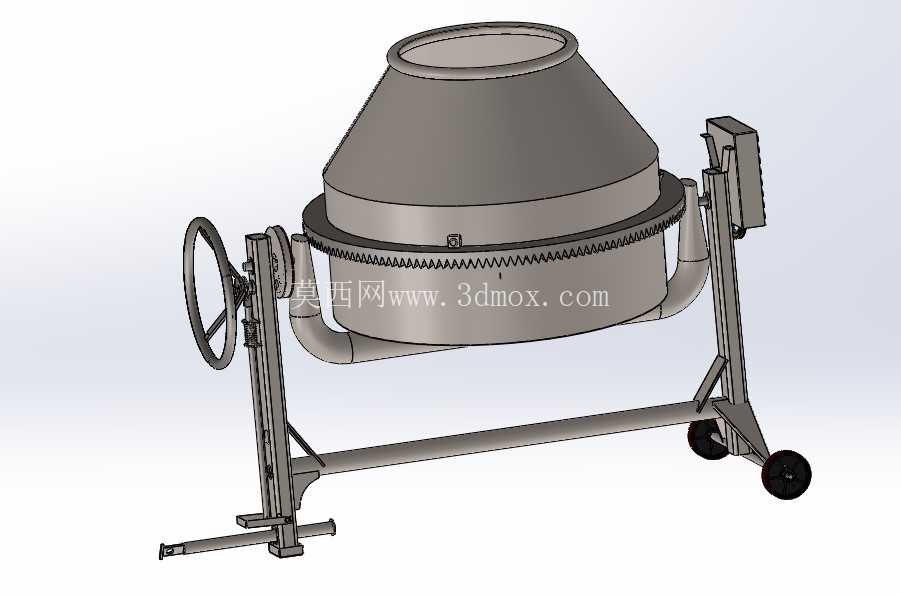

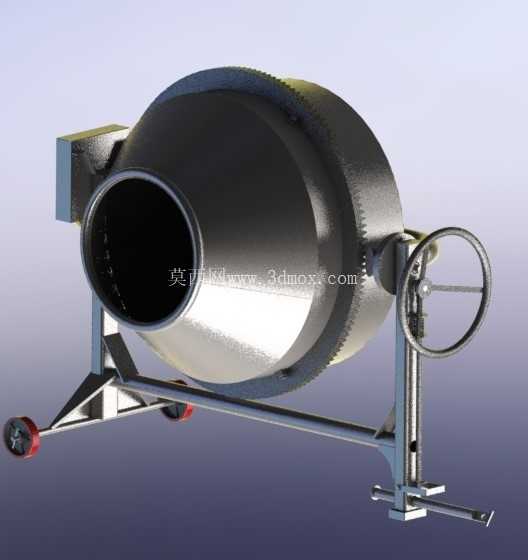

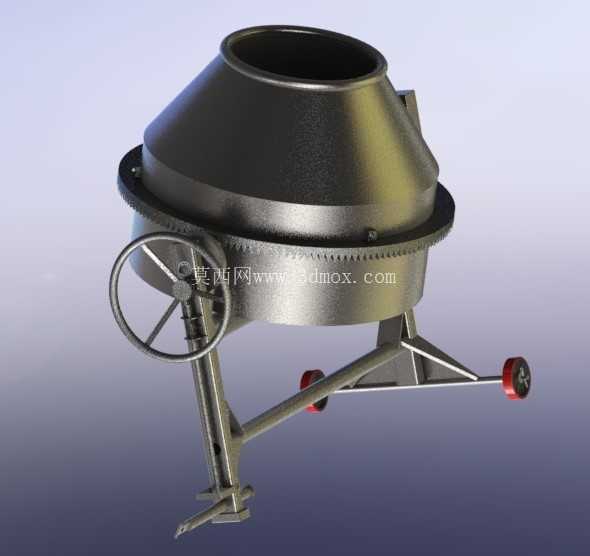

　　这款小型搅拌设备的三维结构设计，核心瞄准乡镇自建房施工、小型市政修补、庭院景观工程这类作业面狭窄、大型商混设备无法进场的场景，区别于固定式搅拌站的大产能定位，该设备把移动灵活性作为结构设计的核心出发点，整体机架采用槽钢焊接的梯形支撑结构，前端设置两个带橡胶减震层的行走轮，后端设置可伸缩的支撑支腿，作业时支腿落地抵消搅拌过程的动载荷，转场时支腿收起可依靠人力短距离拖拽移动，无需额外吊装设备配合，适配零散施工点的频繁转场需求。搅拌筒作为核心工作部件，采用双锥形鼓式结构，筒体内壁焊接有螺旋状布置的搅拌叶片，当筒体沿自身轴线回转时，叶片会带起筒内的水泥、砂石、水等混合料，将物料提升到一定高度后靠自重抛落，反复循环实现物料的均匀拌合，这种自落式搅拌结构对骨料的磨损更小，适配塑性、半塑性混凝土的拌合需求，筒体的回转支撑采用前后两组托轮结构，托轮外圈包裹耐磨橡胶层，既可以降低筒体回转过程的噪音，也能补偿焊接机架的微小形位误差，避免筒体转动时出现卡滞。

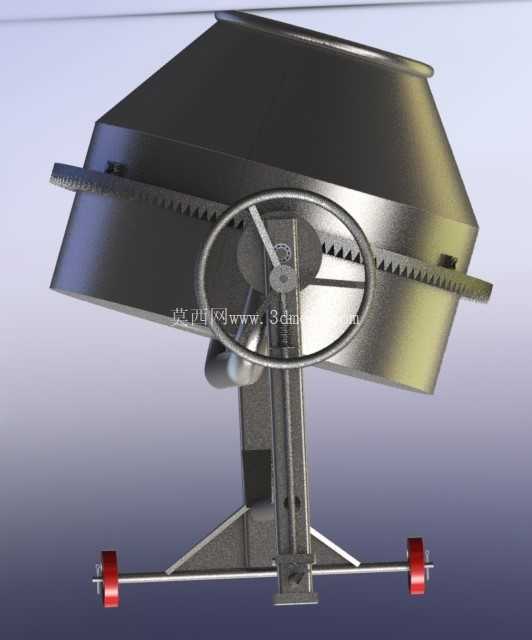

　　筒体的卸料操作采用手轮控制的翻转结构，手轮通过蜗杆蜗轮机构与筒体支撑架连接，操作人员转动手轮即可带动筒体绕支撑轴翻转，实现卸料动作，蜗杆蜗轮的自锁特性可以让筒体停在任意倾斜角度，无需额外设置锁止机构，拌合过程中筒体保持水平回转状态，卸料时可根据接料容器的高度调整倾斜角度，避免混凝土撒落造成物料浪费。从安装边界来看，设备整体长度控制在1.8米以内，宽度控制在0.9米以内，作业状态下的高度不超过1.5米，不需要专门的设备基础，平整的硬化地面即可放置作业，进料口的高度设置在1.2米左右，操作人员站在地面即可完成人工上料，不需要额外搭设上料平台。

　　结构设计过程中特意做了重心校核，满料状态下设备的重心落在前后支撑点的中心区域，即使搅拌过程中物料偏载也不会出现倾翻风险，机架的焊接位置都做了加强筋处理，应对拌合过程中持续的交变载荷，避免长期使用后出现焊缝开裂的问题。设备的传动结构做了简化设计，没有采用复杂的液压系统，核心回转动作依靠减速电机直接驱动筒体齿圈，传动链短、维护点少，适合野外无专业维保人员的施工场景，日常仅需要定期给托轮轴承、蜗轮蜗杆位置加注润滑脂即可维持正常运转。针对施工现场常见的误操作问题，手轮位置设置了防护挡板，避免操作人员衣物被转动部件卷入，行走轮位置设置了驻车卡扣，停放在有坡度的地面时可以锁止轮子防止溜车。

　　从实际使用的角度出发，该设备单次拌合容量适配小型施工的用料节奏，单次拌合0.15方左右的混凝土，刚好满足人工抹灰、小型构件浇筑的连续供料需求，不会因为单次拌合量过大造成混凝土初凝浪费，也不会因为容量太小导致供料中断影响施工效率。筒体的出料口做了圆弧过渡设计，卸料时残留的混凝土量极少，每次作业结束后仅需要用清水冲洗筒内壁即可完成清理，不会有凝固的混凝土块堆积在筒壁影响后续拌合质量。整个结构没有复杂的异形曲面，所有钣金件、机加工件都采用常规加工工艺即可生产，不需要开模，制造成本可控，适合小型工程机械厂商批量生产，也适合施工单位自行改造制作。
