小型电动带锯式金属棒板切割设备

　　在小型机加工车间、五金维修站点、非标零件打样工坊这类场景里，下料工序往往不需要大型工业带锯的大占地与高产能，反而需要兼顾小空间安装、灵活操作、适配多规格棒板材的小型切割设备，这款电动带锯结构的切割设备正是瞄准这类细分需求设计的。从实际使用场景来看，它可以覆盖直径10mm到150mm区间的圆钢、方钢、扁钢以及同等厚度范围的金属板材下料作业，不管是维修时切割零散备件料，还是小批量生产时做毛坯初切，都能适配工位的操作节奏，不需要额外配置大型下料设备的配套工装与场地。

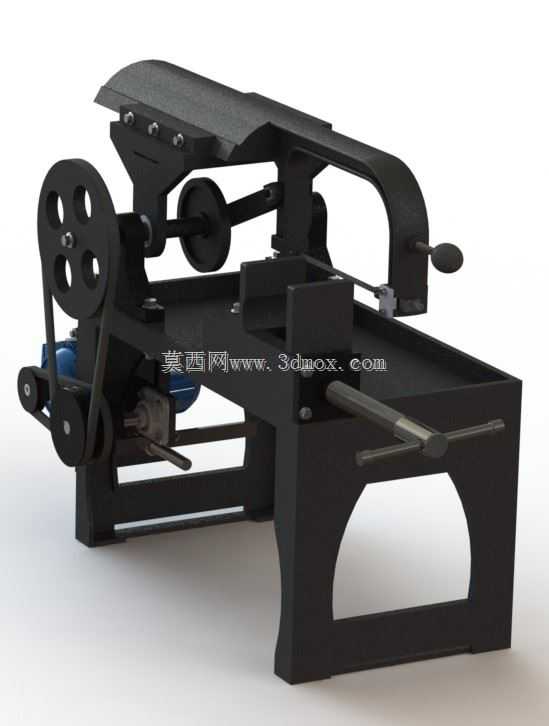

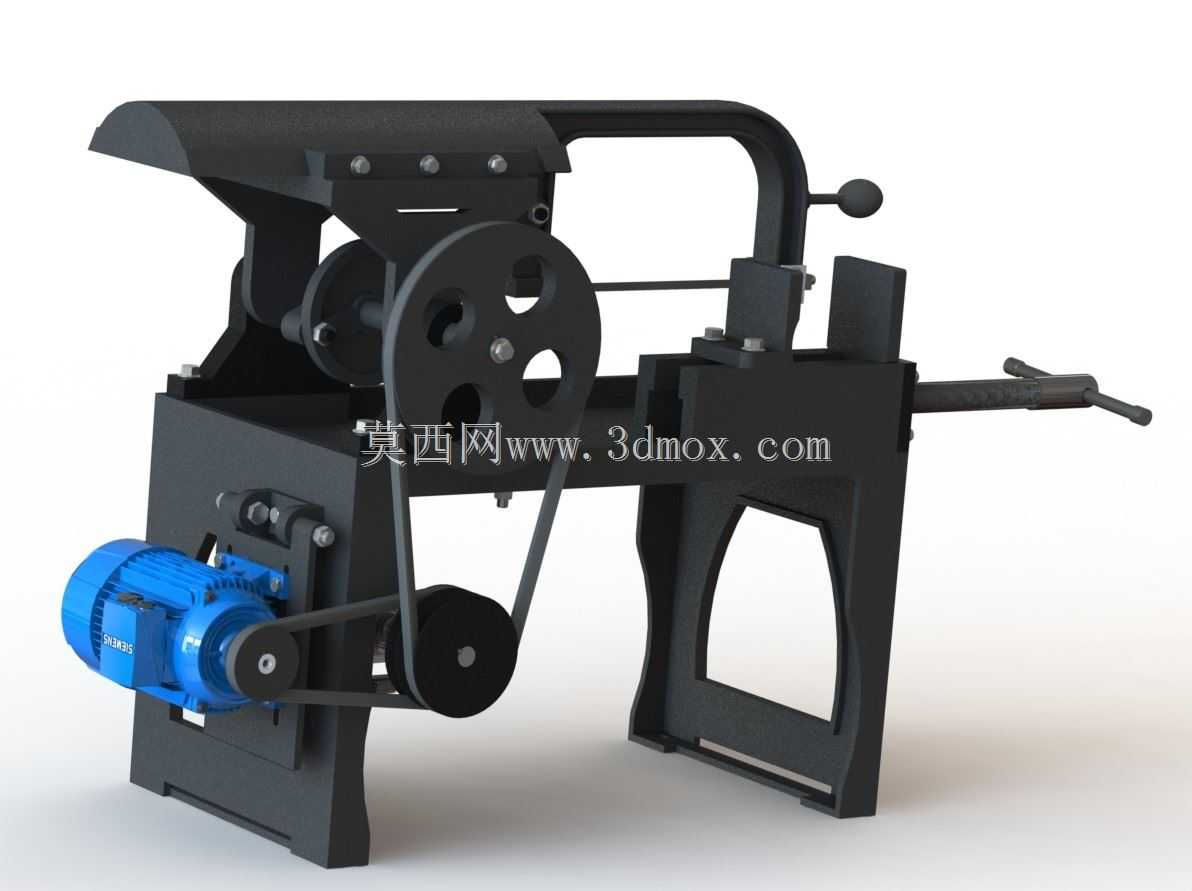

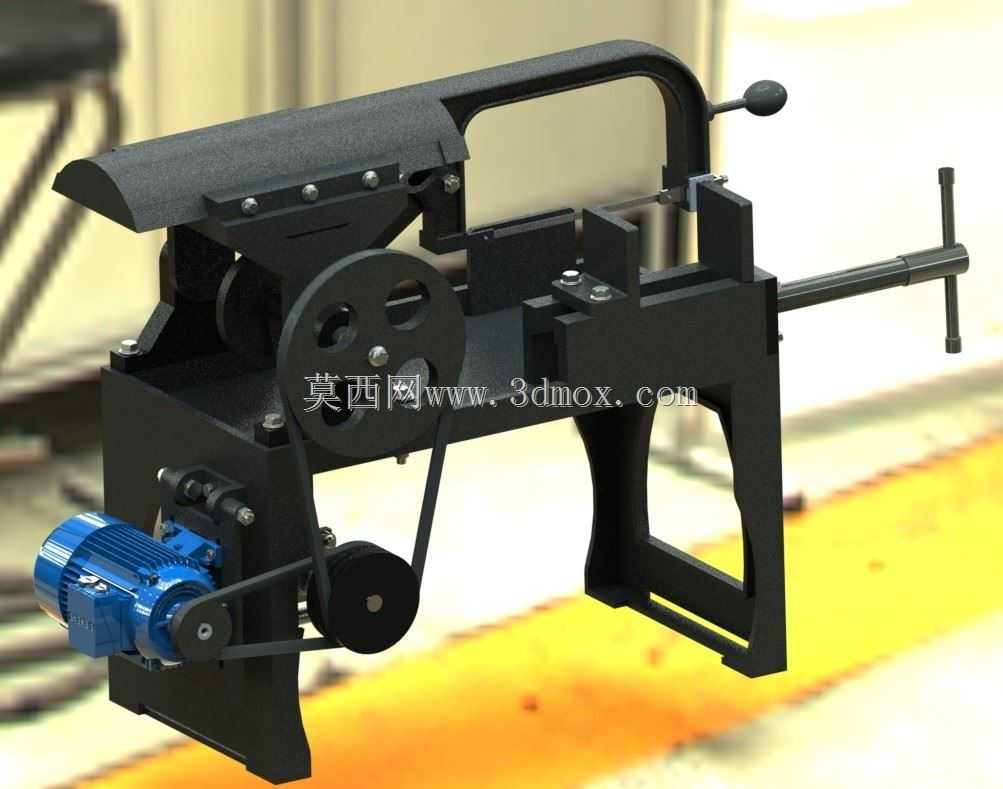

　　从功能特性上看，设备采用电机带轮传动的结构，动力端选用标准卧式安装的三相异步电机，通过V带将动力传递到锯轮驱动轴，带传动的结构本身可以缓冲切割时的冲击载荷，避免硬传动导致的锯条崩齿或者电机过载，同时带轮的直径配比经过匹配，让锯条的线速度维持在适合黑色金属切割的区间，不会因为线速度过高导致锯条快速磨损，也不会因为速度过低降低切割效率。锯架部分采用摇臂式结构，操作端设置了握持手轮，操作人员可以通过压下手轮控制锯条的进给压力，针对不同硬度的材料可以灵活调整下压力度，相比自动进给的大型设备，手动进给的方式在小批量、多材质下料时灵活性更高，遇到硬度偏高的合金材料可以放缓进给速度，遇到低碳钢、铝材这类易切材料可以适当加大进给量，适配不同的下料需求。设备的底座采用框架式焊接结构，底部预留了地脚安装孔，可以直接固定在工位的型钢工作台或者水泥地面上，安装时不需要做复杂的地基处理，整体占地长度控制在1.2米以内，宽度在0.6米左右，加上电机后的总高度不超过1.1米，对于空间紧张的小型车间、街边维修铺来说，不需要预留专门的下料区域，靠墙或者在工位边角就能安装使用。

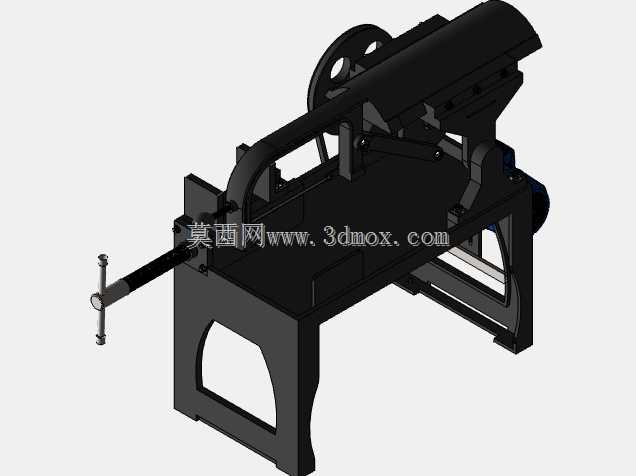

　　从设计思路上拆解，这款设备的结构优先考虑了易维护性与零件通用性：锯轮采用标准辐板式结构，轴承座选用通用的立式带座轴承，日常维护时只需要定期加注润滑脂、检查V带张紧度即可，不需要定制特殊的易损配件；锯条张紧机构采用螺杆调节结构，在从动锯轮端设置了调节螺杆，更换锯条或者调整张紧度时只需要拧动锁紧螺母就能完成操作，不需要专用工具；工件夹持部分采用丝杠进给的平口钳结构，钳口可以适配不同截面的棒料与板材，夹持行程覆盖150mm以内的工件尺寸，装夹时只需要转动丝杠手轮就能将工件夹紧，钳口做了防滑齿处理，切割过程中不会出现工件移位导致的锯条断裂问题。设备的锯条上方设置了弧形防护罩，完全覆盖锯条的非工作段，避免切割过程中锯条断裂甩出伤人，同时防护罩的位置不影响操作人员观察切割线，操作时可以清晰看到锯条与工件划线的对齐位置，保证下料的尺寸精度。

　　在实际安装适配方面，设备的电机接线盒预留了标准的电缆进线口，可以直接接入车间380V工业用电回路，不需要额外配置变压器或者变频控制器，接线完成后检查锯轮转向与锯条运动方向一致即可投入使用；设备的整体重心落在底座框架的中心区域，即使是切割150mm直径的棒料时，整机也不会出现晃动或者倾斜，不需要额外加装配重块。切割作业时产生的铁屑会直接落在底座下方的预留空间里，日常清理时只需要在底座下方放置铁屑收集盒，就能集中收集切屑，不会让切屑散落一地增加清理工作量。相比手持式砂轮切割机，这款带锯结构的设备切割端面更平整，下料后的毛坯不需要额外做大量的端面铣削加工，切割时的火花与粉尘也更少，能改善工位的作业环境；相比大型卧式带锯，它的采购成本与维护成本更低，操作门槛也更低，新入职的操作人员只需要简单讲解锯条张紧调整、工件装夹、进给力度控制的要点，就能独立完成下料作业，不需要长时间的操作培训。

　　从结构细节来看，设备的摇臂转轴采用铜套配合的结构，转动时的阻尼感适中，操作人员下压进给时不会出现松旷或者卡顿的问题，长期使用后只需要更换铜套就能恢复转轴的配合精度，维修成本极低；电机安装板设置了长条形调节孔，V带磨损松弛后可以松开电机固定螺栓，调整电机位置张紧V带，不需要拆卸其他结构部件；锯条的导向块采用硬质合金材质，紧贴锯条的两侧与背部，切割时可以限制锯条的侧向摆动，保证切割面的直线度，即使是切割150mm直径的厚料，也不会出现锯条偏斜导致的切面倾斜问题，下料尺寸公差可以控制在0.5mm以内，满足普通机加工的毛坯精度要求。
