商混站成套生产作业装备三维结构

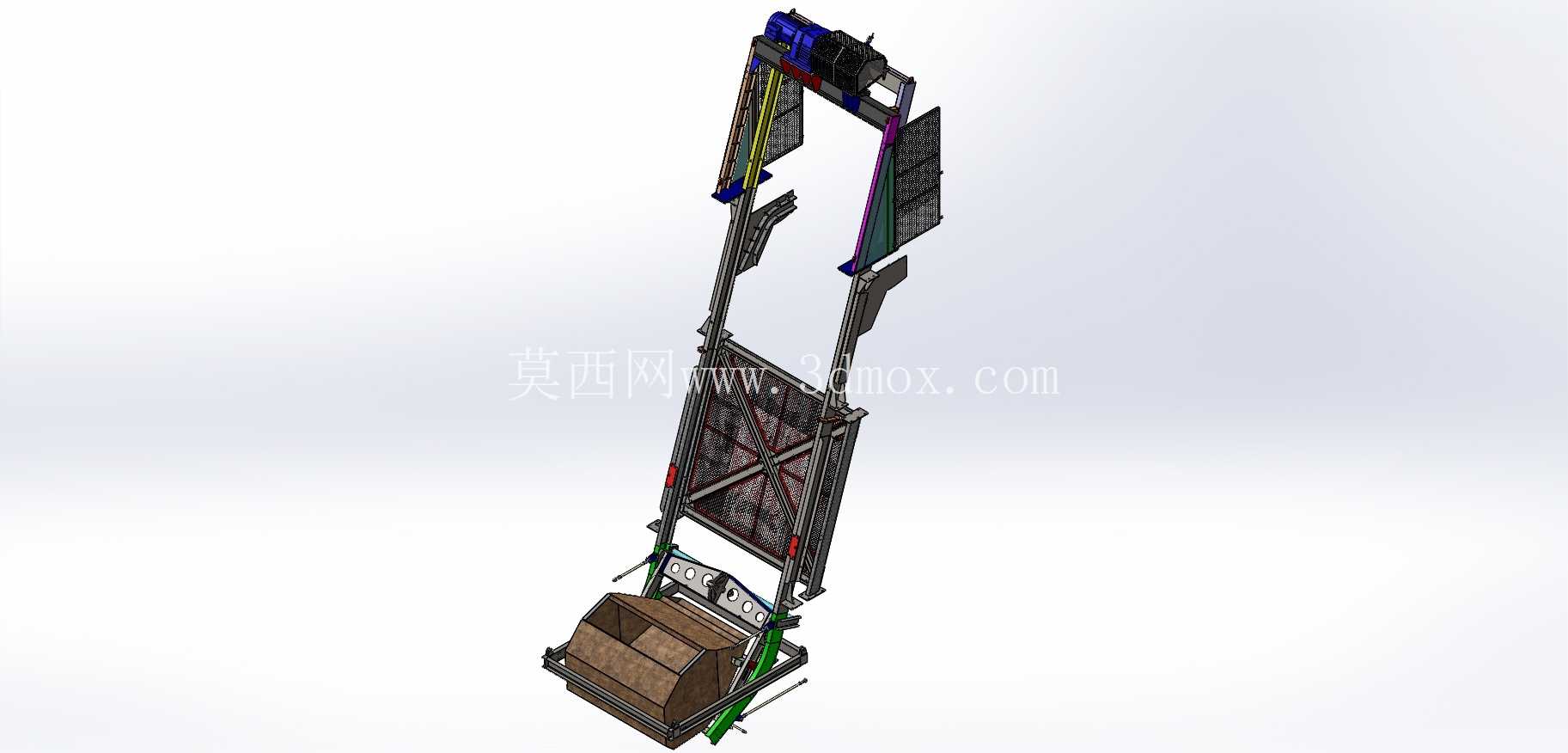

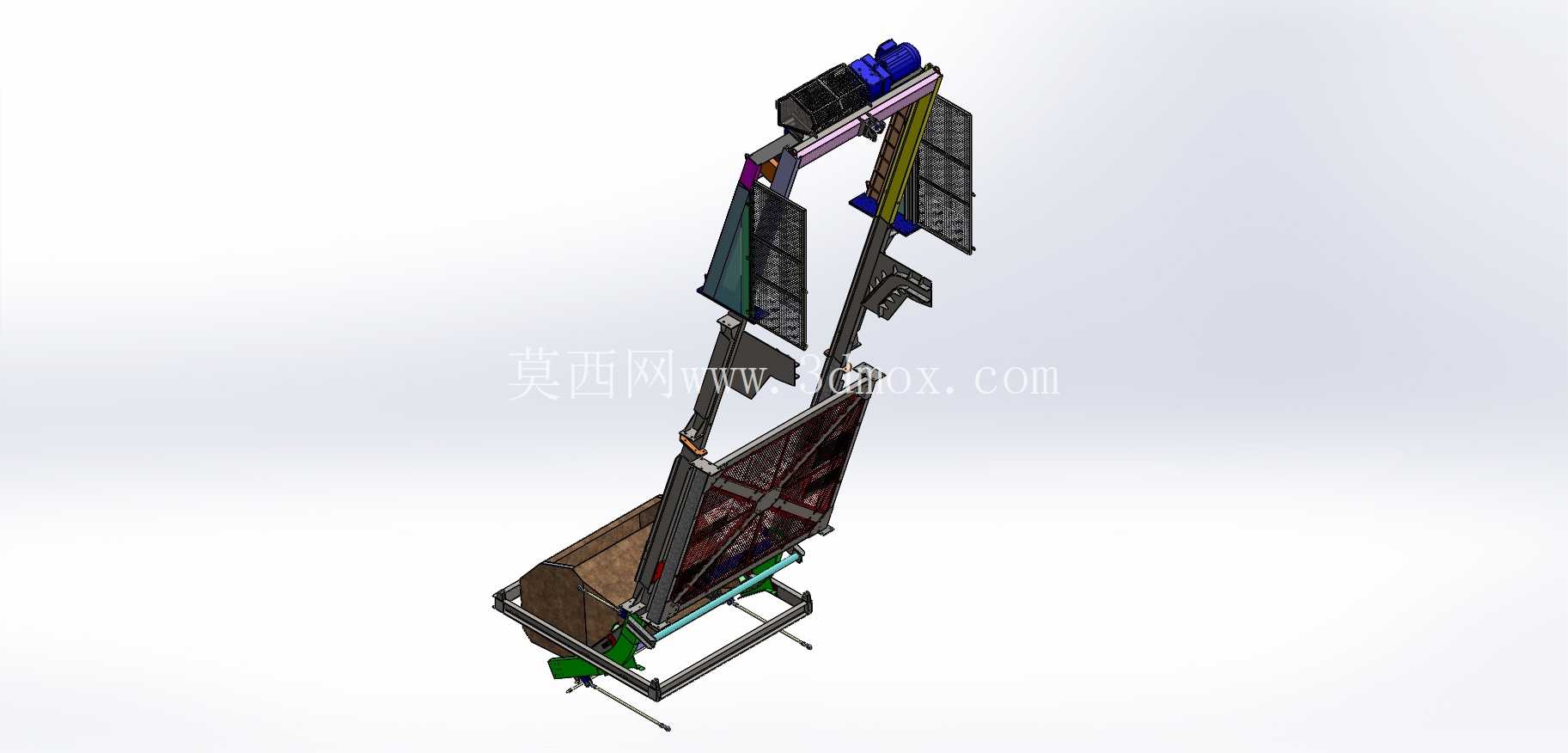

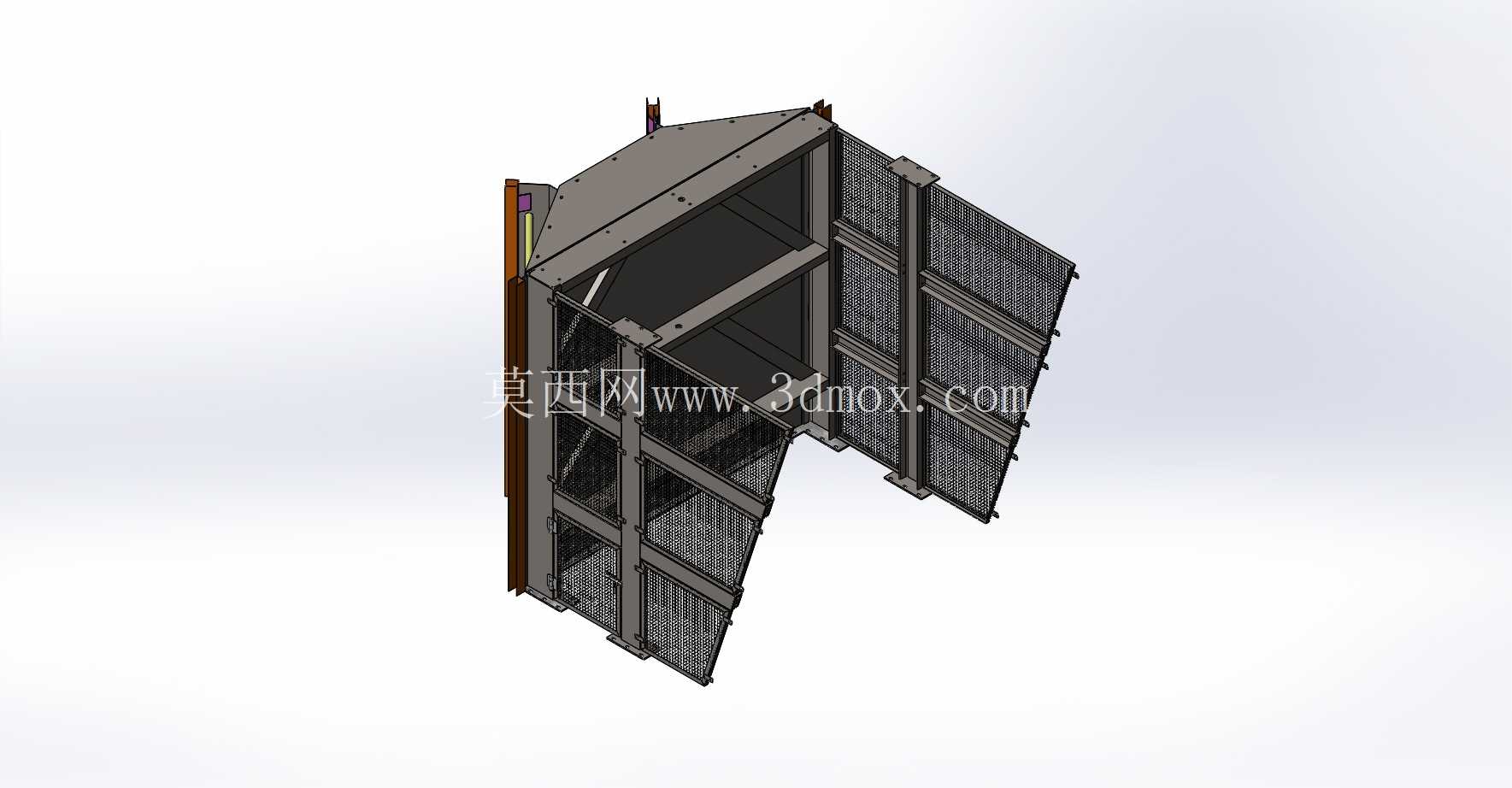

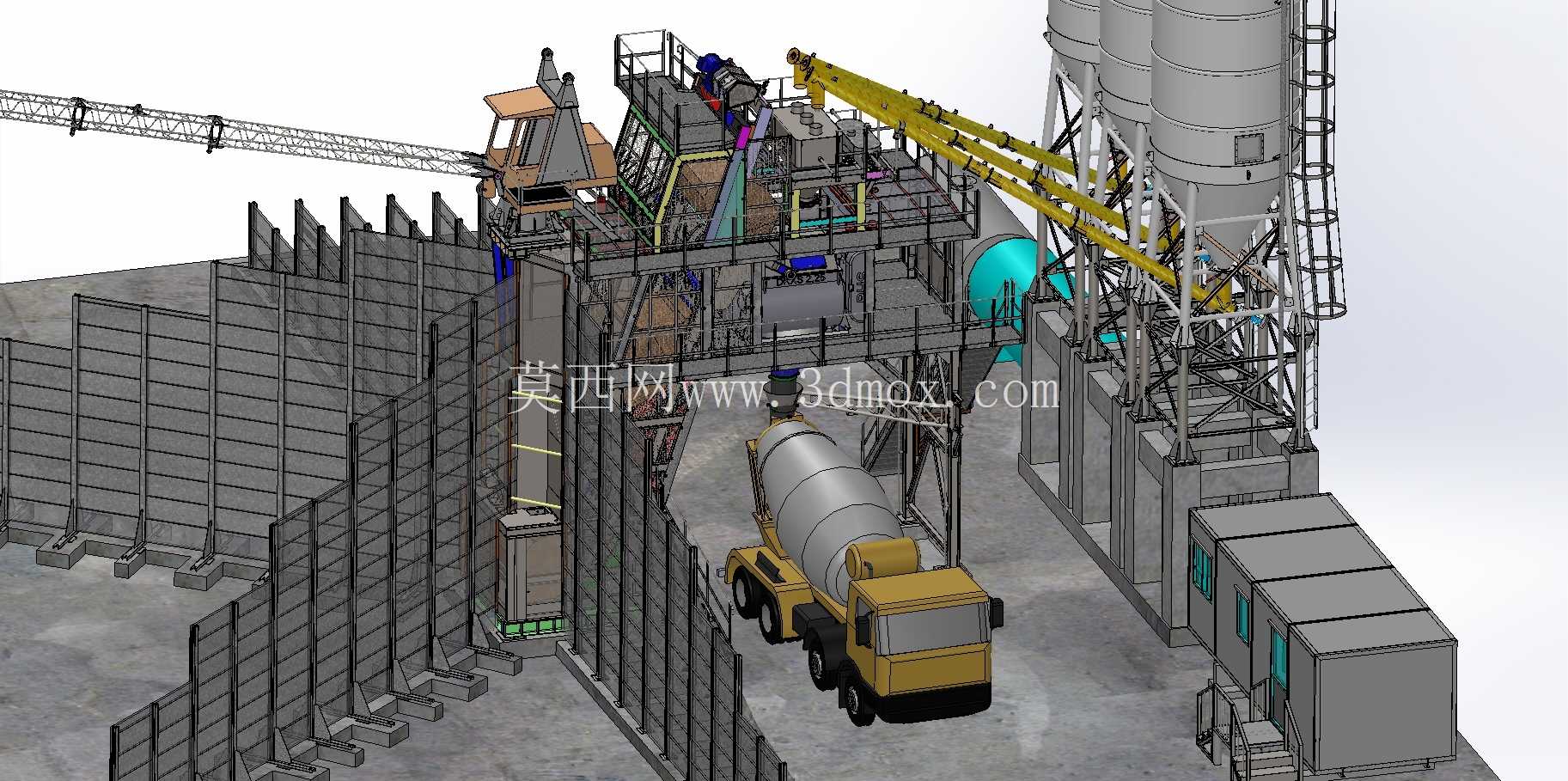

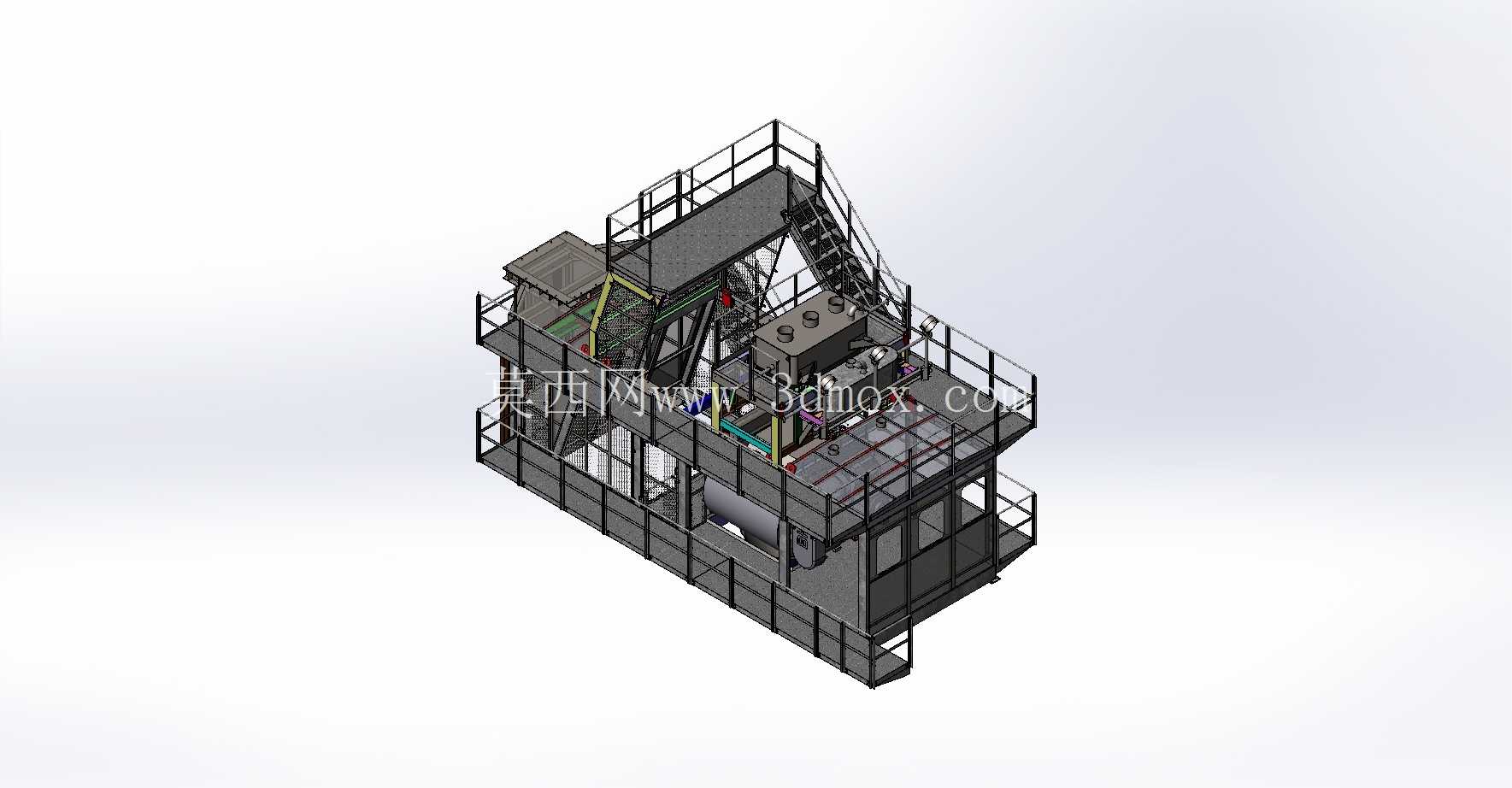

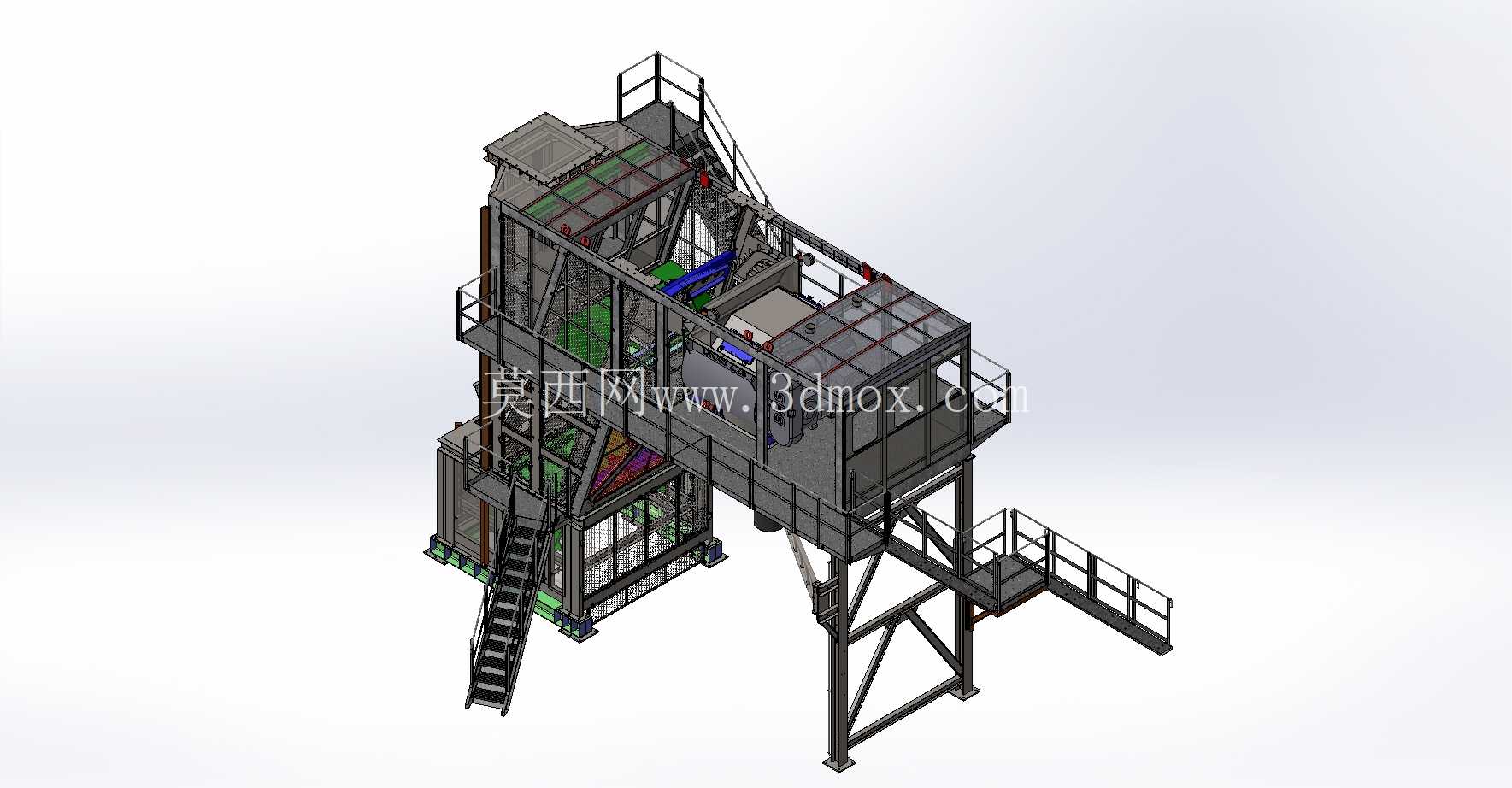

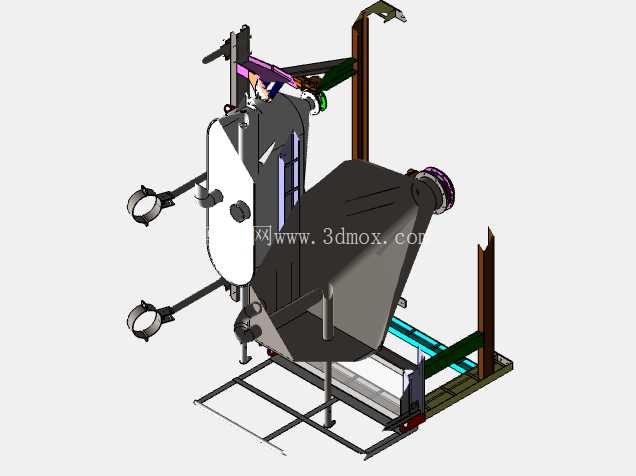

　　这套三维结构还原的是商品混凝土生产场景的成套搅拌站布局，覆盖从原料进场存储、计量配料、搅拌混合到成品出料装车的全流程作业单元，适配城市近郊商混供应站、大型基建项目临建搅拌场的实际使用需求，可满足不同强度等级混凝土的连续批量生产要求。从现场布局逻辑来看，整套装备沿物料流向排布，最外侧的封闭骨料堆场采用挡墙分区设计，不同粒径的碎石、河砂等骨料按品类分仓堆放，挡墙高度匹配装载机上料作业的举升极限，避免堆料溢出的同时减少骨料转运的无效路径，堆场下方衔接水平皮带输送机构，将骨料输送至计量斗完成重量配比，计量单元采用独立吊挂式称重结构，可分别对不同规格骨料、水泥、粉煤灰、矿粉等粉料以及水、外加剂进行精准称量，计量精度控制在商混生产的国标允许偏差范围内，避免配比失衡影响混凝土成品强度。

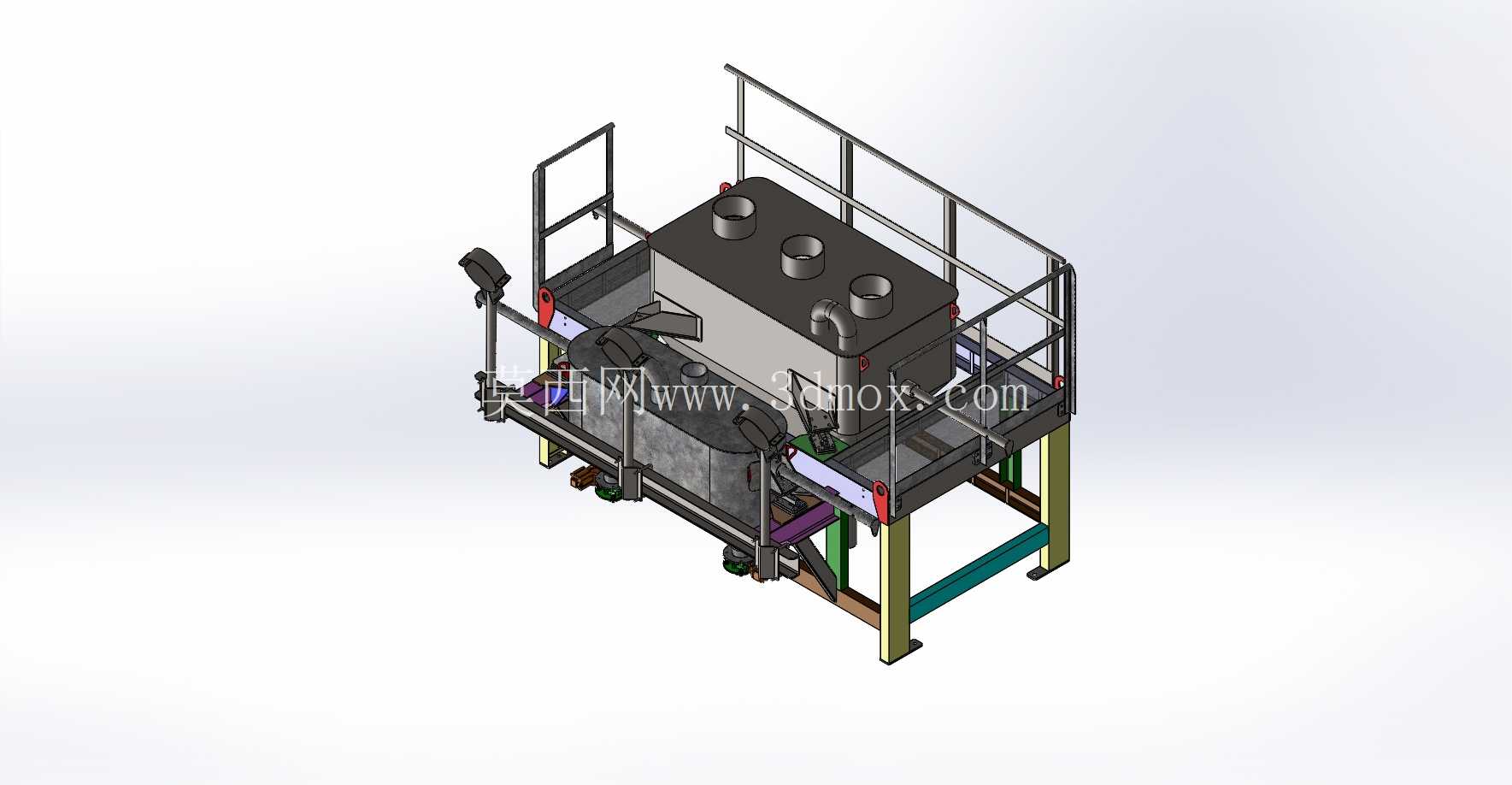

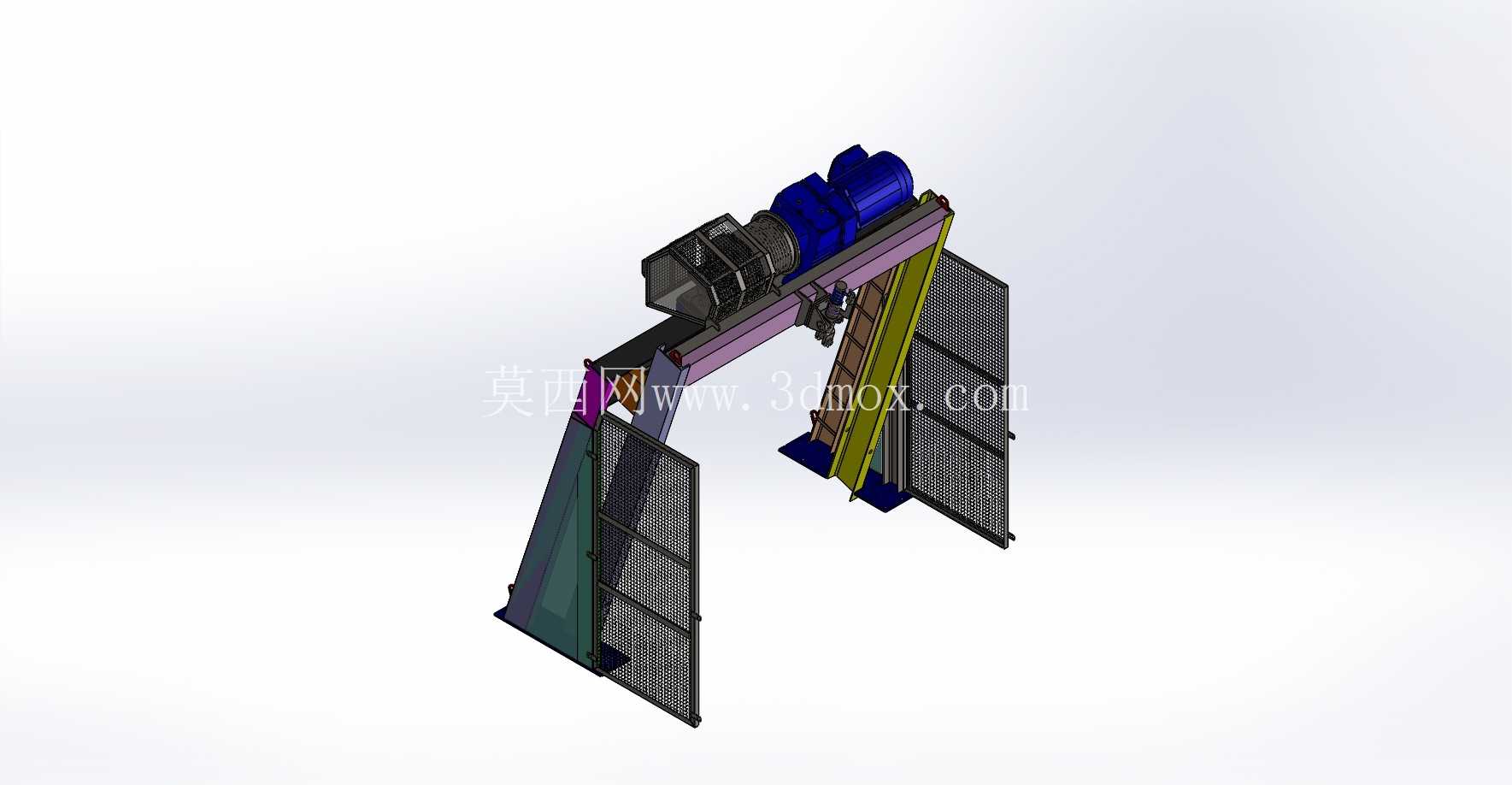

　　粉料存储单元采用立式密封筒仓结构，筒仓顶部配置除尘与料位监测装置，避免粉料进料、存储过程中的扬尘溢出，同时实时反馈仓内余料量，筒仓下部通过螺旋输送机构将粉料密闭输送至计量单元，全程无开放式落料，减少物料损耗与现场粉尘污染。搅拌主机层设置在整套装备的中部高位，采用双卧轴强制式搅拌结构，搅拌臂与衬板的排布角度经过匹配设计，可在短时间内将不同容重的骨料、粉料、液体外加剂搅拌均匀，不会出现局部结块、料流死角的问题，主机卸料口高度匹配搅拌运输车的接料口位置，搅拌车停靠在接料位后可直接完成成品混凝土的装车作业，无需额外转运。

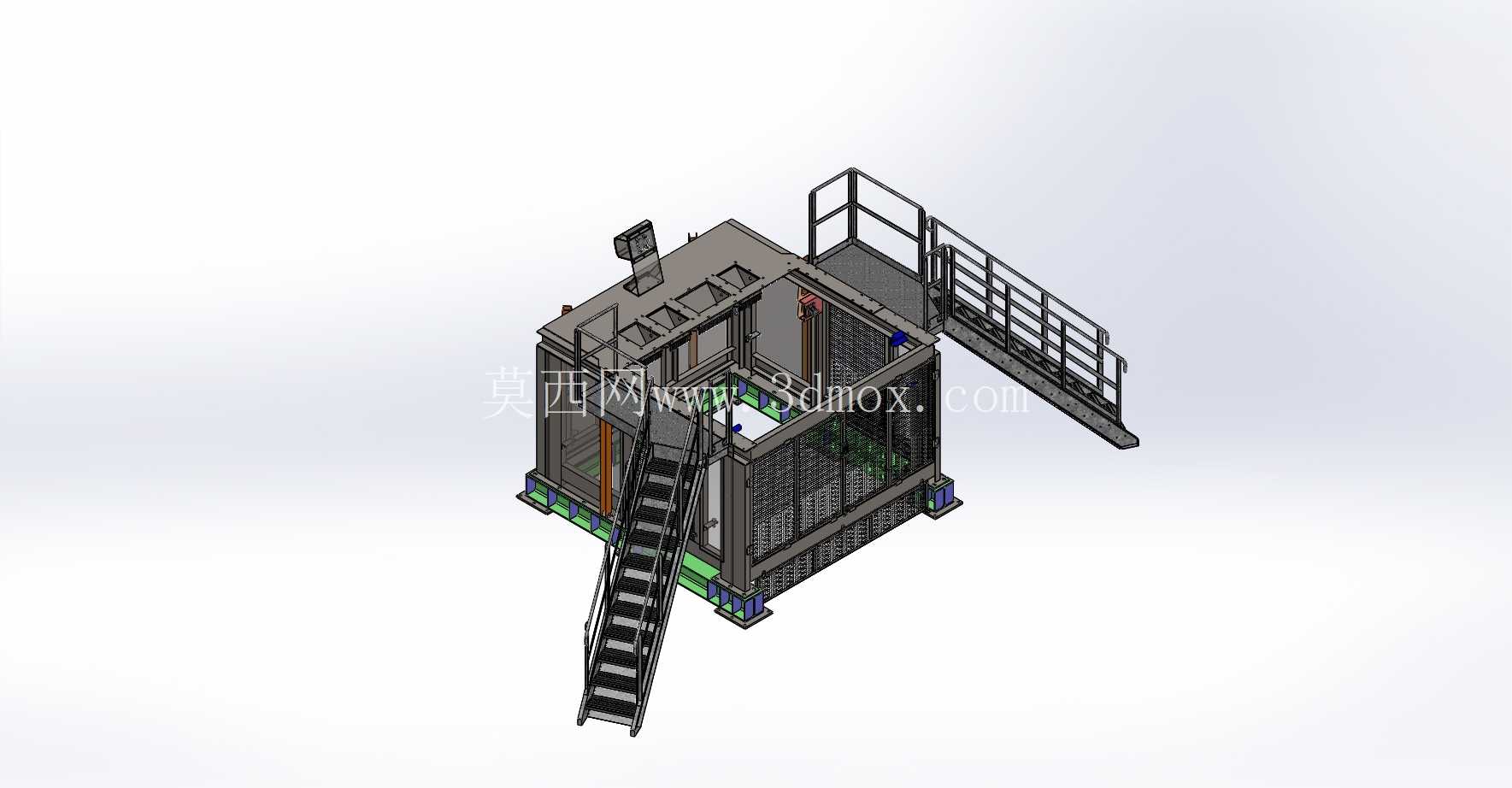

　　整套装备的操作控制室设置在搅拌主机侧方的独立舱体内，舱体做隔音防尘处理，内部可布置操作台与电控系统，操作人员可通过观察窗直接观察到出料口、骨料上料区的作业状态，同时配套的电控系统可联动控制各输送、计量、搅拌单元的动作时序，实现从配料到出料的自动化作业。现场配套的物料输送臂可覆盖粉料罐进料、辅助物料转运的作业范围，旁侧的塔吊结构适配搅拌站安装、检修过程中的构件吊装需求，整套装备的安装边界充分考虑了商混站的车辆通行需求，搅拌车通行通道宽度满足重载车辆转弯、停靠的尺寸要求，骨料堆场与外部进场道路衔接顺畅，装载机上料作业与搅拌车装车作业的动线无交叉，避免现场作业的通行冲突。

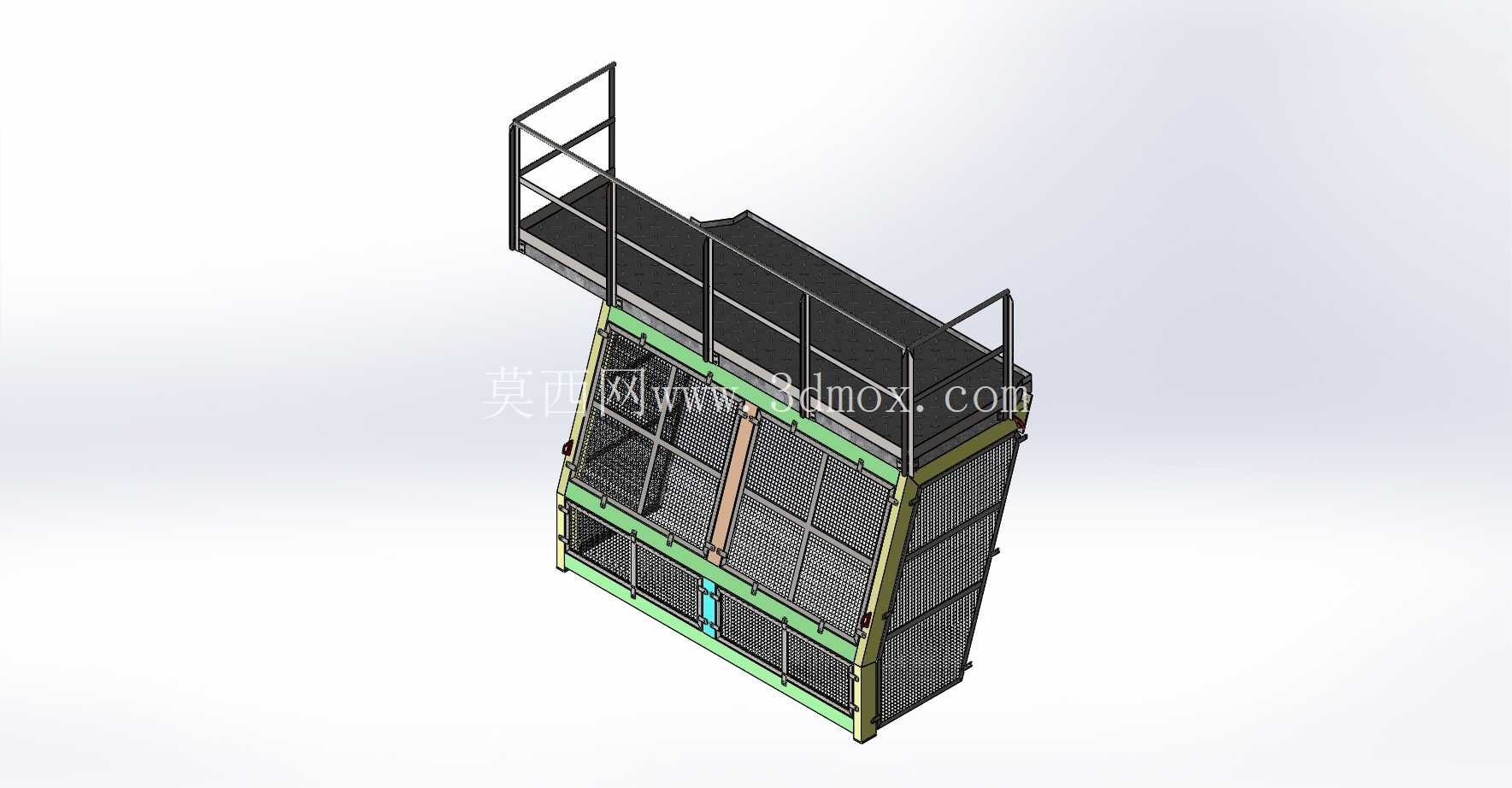

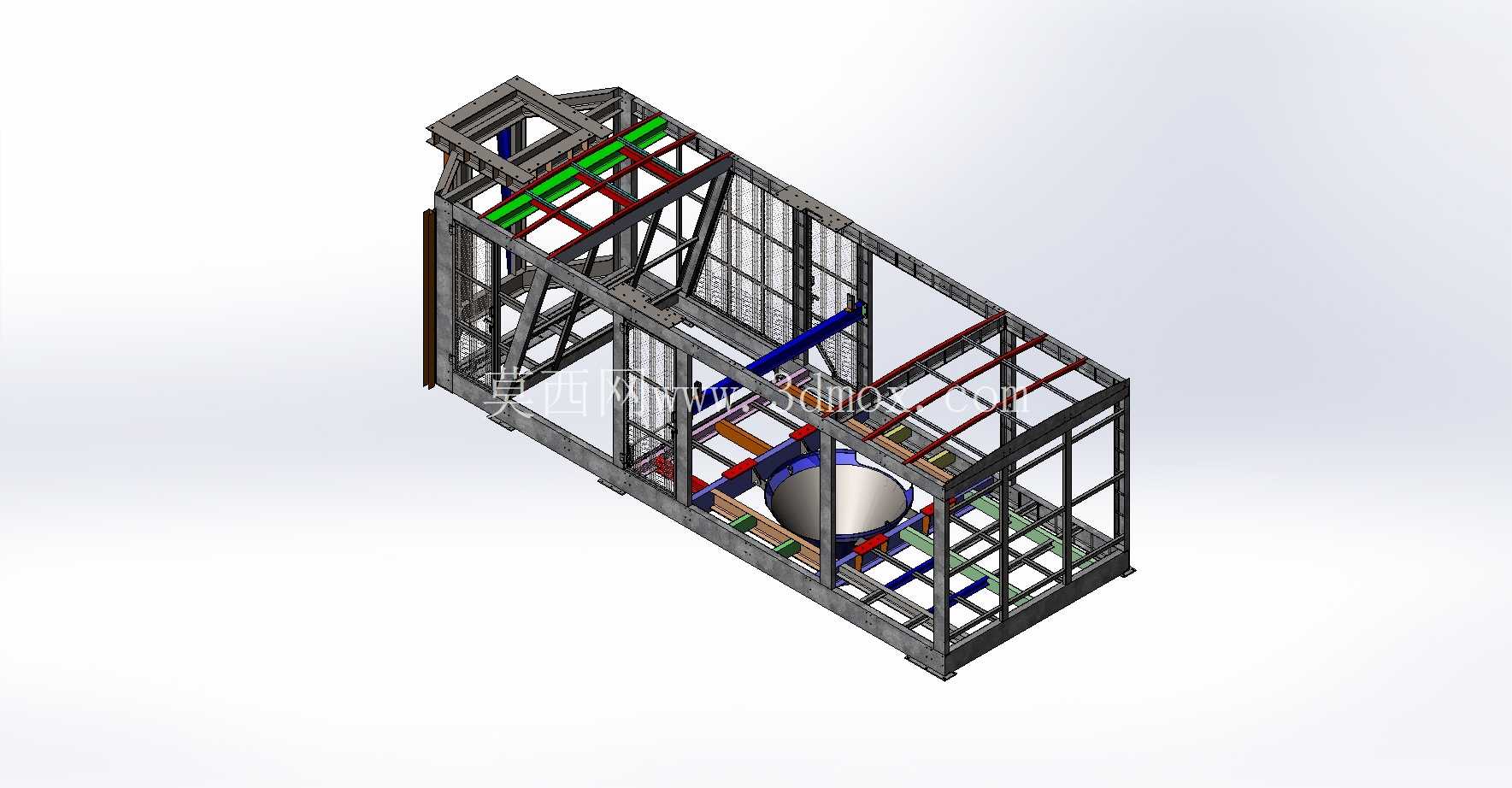

　　从结构设计细节来看，整套装备的支撑钢结构采用模块化分段设计，不同单元的支架可在工厂预制后现场拼装，减少现场焊接作业量，各层平台设置防护栏杆与检修爬梯，满足日常设备检修、易损件更换的作业空间要求，皮带输送机构设置防雨罩壳，可适配露天作业场景，避免雨天作业时骨料含水率波动过大影响混凝土配比精度，粉料筒仓的支腿高度预留了螺旋输送机的安装空间，同时满足下部检修作业的净空要求。接料区域设置车辆限位与导流结构，引导搅拌车精准停靠在接料位，避免卸料过程中混凝土撒漏，整套布局同时预留了废水、废浆回收单元的安装位置，可将搅拌主机清洗、车辆清洗产生的废水回收处理后循环用于生产，适配商混站的环保作业要求。
