车间管材转运周转手推车结构设计

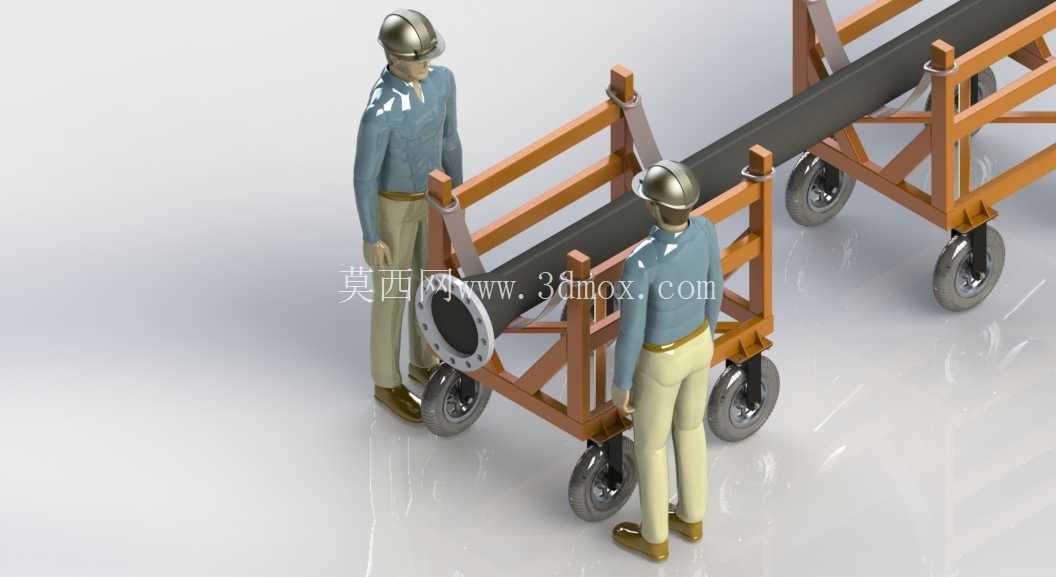

　　在机械加工、管材预制类生产车间的现场物流环节里，长圆柱类棒料、管材的短途转运一直是容易被忽略的效率痛点——常规平板推车放置这类工件易滚落，人工抬送劳动强度大，且转运过程中工件磕碰易损伤加工面，这款带限位结构的周转推车正是针对这类场景做的定向结构设计。从实际使用场景看，这款推车主要适配12英寸、16英寸规格的管材、棒状工件的工序间转运，覆盖从下料区到机加工区、从预制工位到装配工位的短途移动需求，框架式的围边结构不需要额外捆绑就能限制工件侧向位移，避免转运途中工件滑落造成的安全隐患与工件损伤。

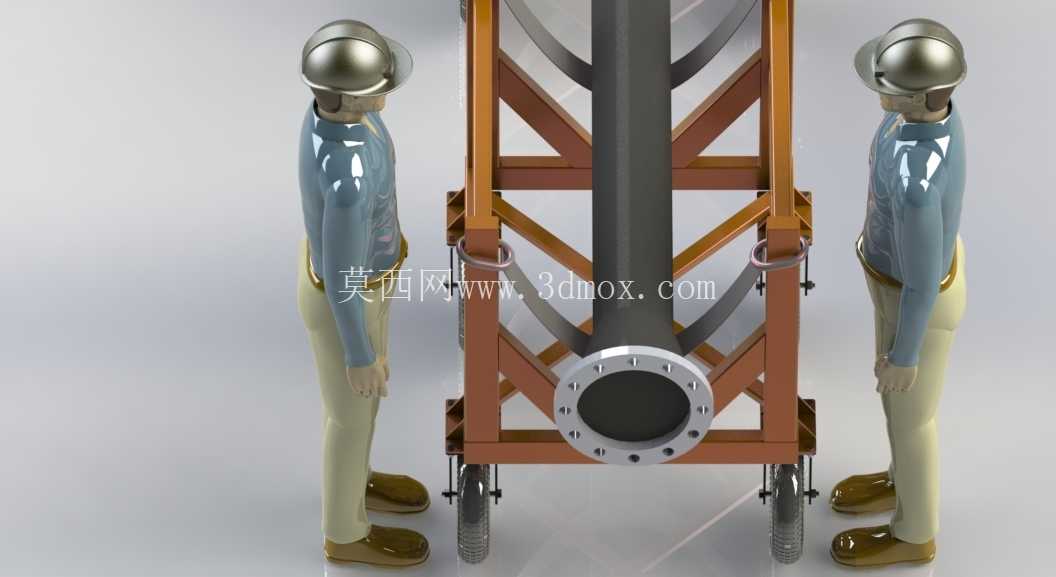

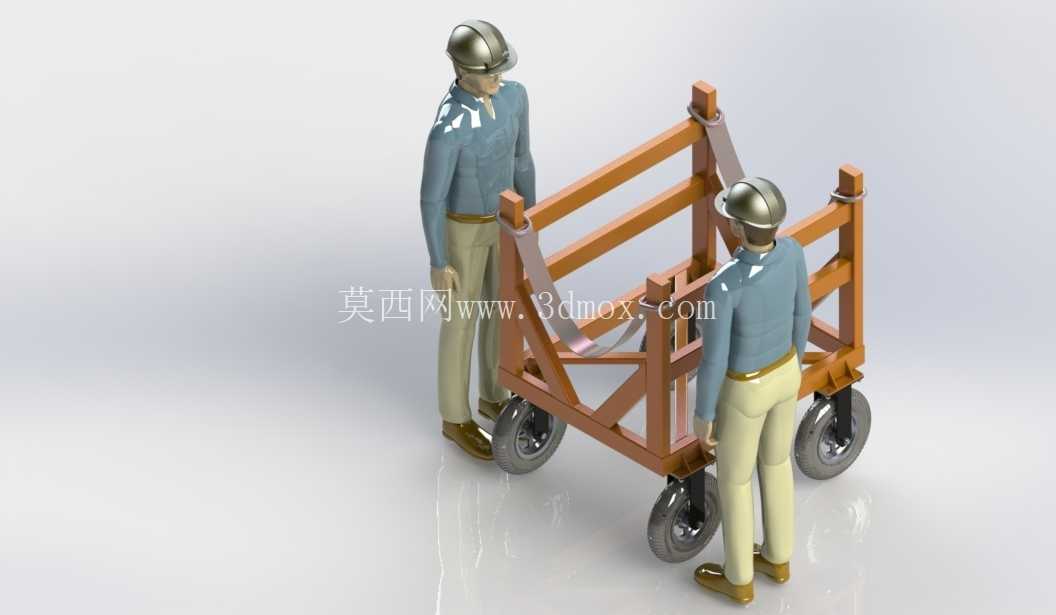

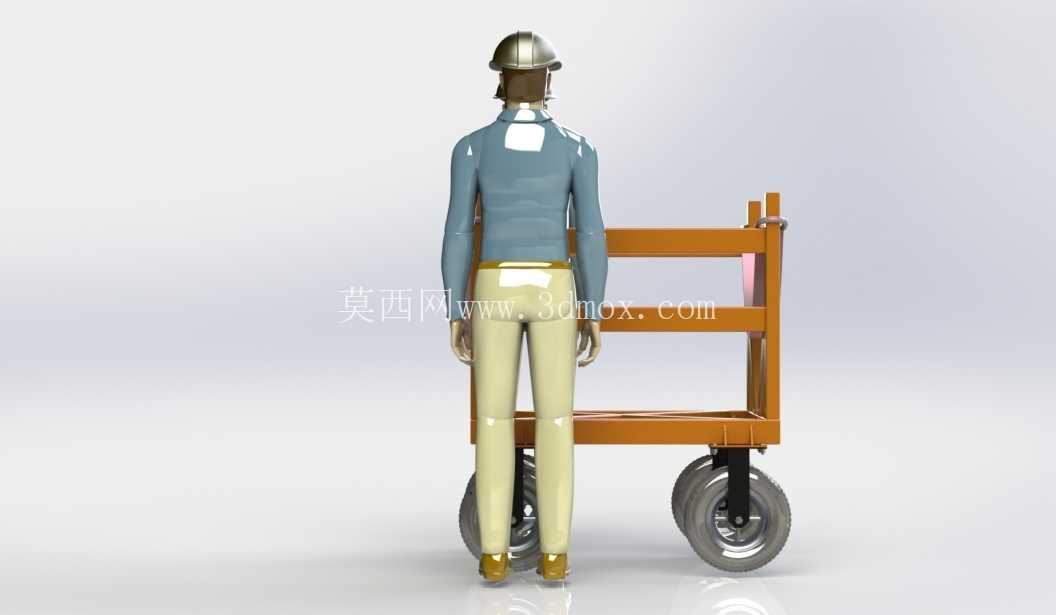

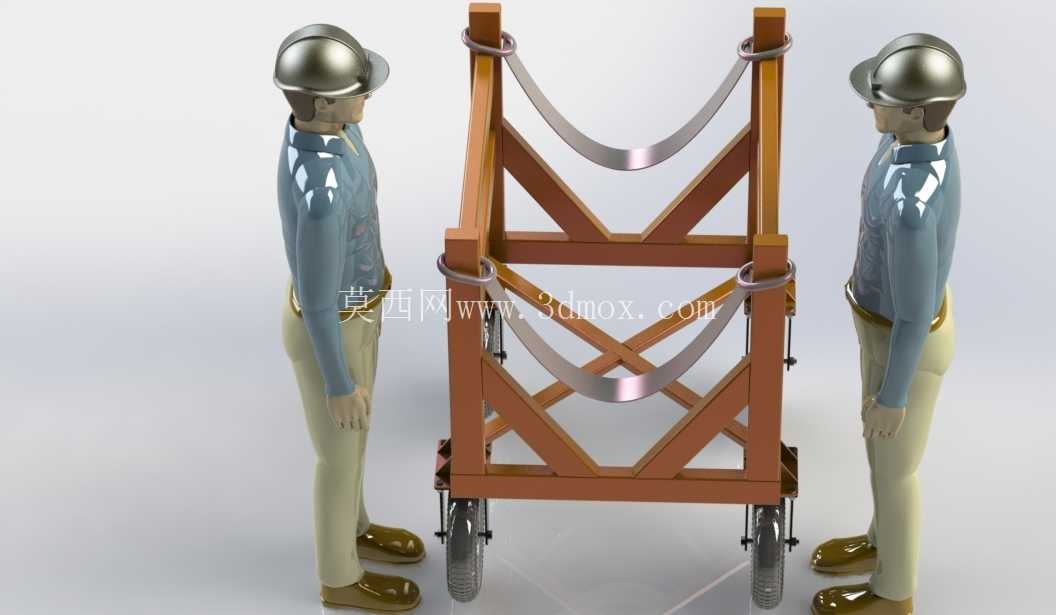

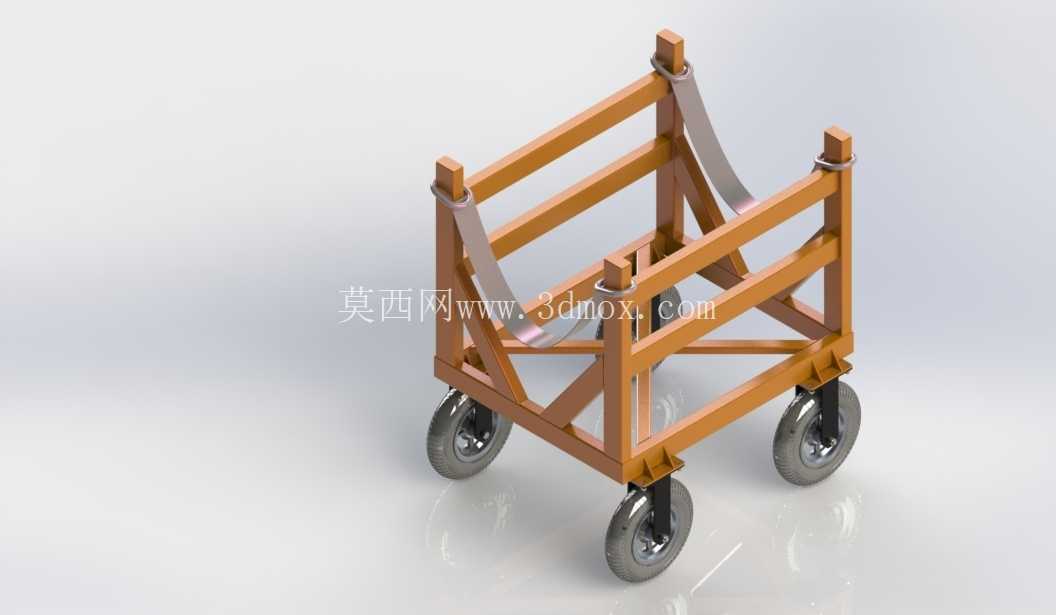

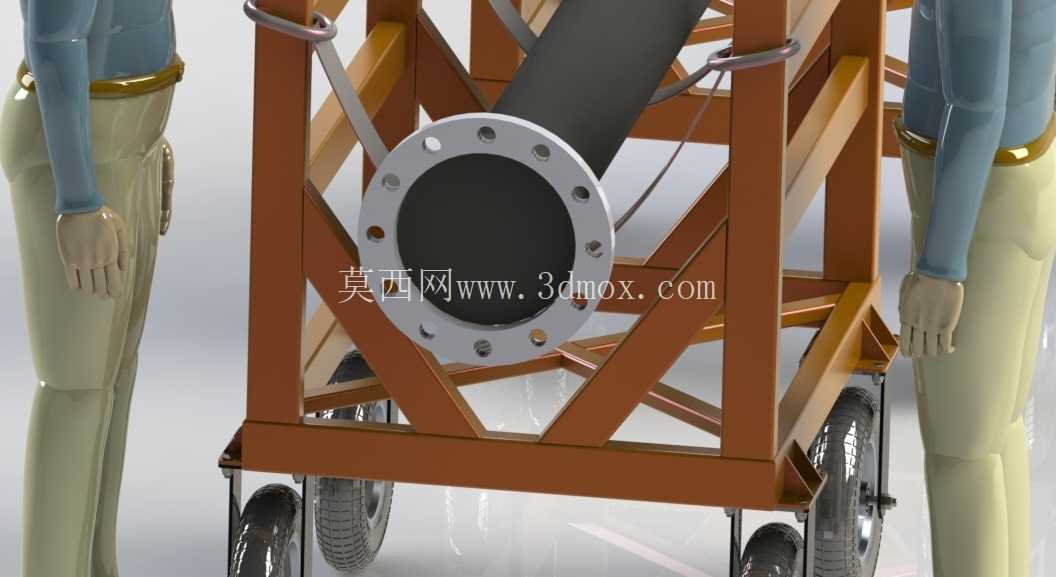

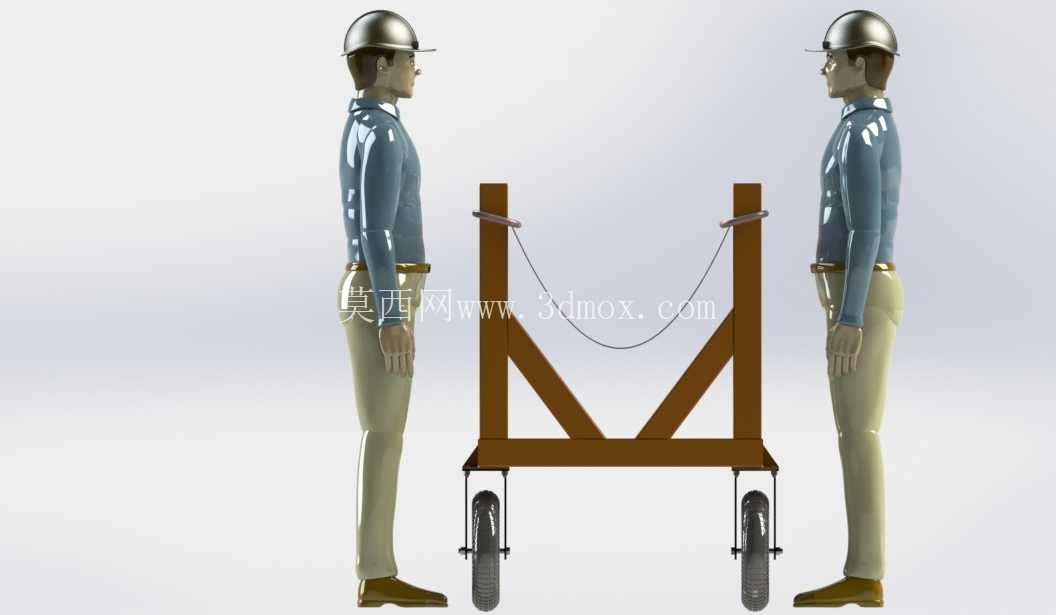

　　结构设计上，整车采用方管焊接成型的框架主体，没有多余的装饰性结构，所有杆件的连接位置都做了三角斜撑加固，对应满载工况下的受力点做了焊缝补强，避免长期承重后框架出现开焊变形；四个立柱位置设置了柔性绑带挂点，当装载的工件堆高超过框架上沿时，可以通过绑带做二次固定，适配不同堆高的装载需求。底部的脚轮采用两个定向轮加两个万向轮的常规配置，万向轮带刹车结构，停靠在工位旁时可以踩下刹车固定车体，避免装卸工件时车体滑移；轮组的安装座直接焊接在底部框架的横梁交叉位置，载荷直接通过竖梁传递到轮组，不会让底部承托横梁出现局部弯矩过大的问题，长期满载使用也不会出现底部框架下凹变形。从安装边界与尺寸适配来看，整车的宽度控制在常规车间通道的通行宽度范围内，能顺利通过1.2米宽的车间人行通道与设备间的预留过道，转向半径小，在狭窄的设备间隙里也能完成转向调整；框架的内部净空尺寸刚好适配对应规格管材的长度，不会出现工件两端伸出车体过多剐蹭周边设备的问题，底部承托面距离地面的高度符合人工装卸的 ergonomic 要求，不需要过度弯腰就能完成工件的取放，降低长期作业的腰部劳损概率。

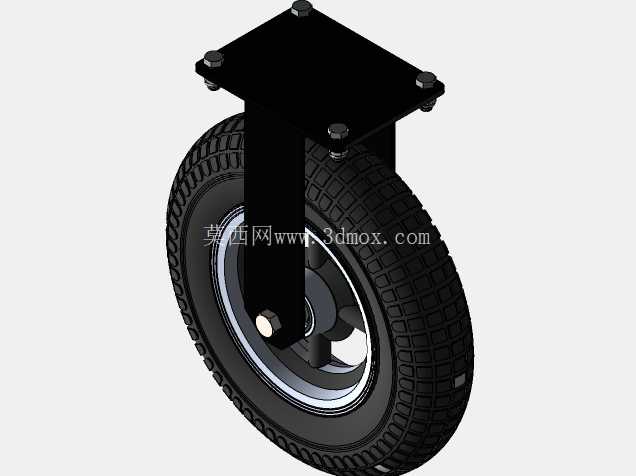

　　设计过程中没有采用复杂的钣金折弯或者定制型材，全部采用常规规格的方管切割焊接即可加工成型，生产制造成本低，后期维护也很方便，脚轮磨损后可以直接更换标准件，不需要对车体结构做改动；框架的边角位置都做了倒钝处理，没有尖锐的焊瘤与棱角，避免车间作业人员走动时磕碰受伤。和常规的平板转运车相比，这款带围框的结构不需要额外准备橡胶垫或者挡块来防止工件滚落，单次装载的管材数量更稳定，转运过程中不需要反复调整工件位置，单趟转运的效率能提升30%左右；框架上沿的四个立柱突出结构除了作为绑带挂点，也能在多台推车堆叠存放时起到定位作用，闲置时可以将空车叠放，减少车间仓储空间的占用。针对管材类工件容易磕碰划伤表面的问题，框架内侧与工件接触的位置可以额外粘贴橡胶缓冲条，不过基础版本的焊接框架已经能满足黑皮管材、棒料的转运需求，如果是精加工后的光亮管材，只需要在接触位置加贴缓冲层即可，不需要改动主体结构。轮组的选型上采用了硬质聚氨酯脚轮，这种轮面在车间环氧地坪上行走时噪音小，不会划伤地坪表面，同时承载能力满足单车载重需求，滚动阻力小，一个作业人员就能轻松推动满载的车体，不需要额外助力。

　　整个结构的受力路径非常清晰，装载的工件重量直接通过底部承托梁传递到四个角的竖梁，再通过竖梁传递到底部的轮组安装座，最后分散到四个脚轮上，没有多余的受力传递环节，结构冗余量控制合理，既不会因为结构过重导致推车本身自重过大推起来费力，也不会因为结构强度不足导致满载时变形损坏。在实际车间使用中，这类推车还可以根据需求在侧面加装标识牌卡槽，标注当前装载的工件规格、批次信息，方便车间物料的目视化管理，不过基础结构已经完全满足转运的核心需求，附加结构可以根据使用场景灵活添加，不需要在初始设计时就做冗余配置。
