食品加工用层叠板式成型模具芯腔结构

在休闲食品、烘焙制品的规模化量产环节，板式模具芯腔是直接决定坯料成型精度、成品外观一致性的核心接触部件，这类芯腔结构多适配连续式压制成型生产线，安装在工位回转台或者直线式输送模架上，配合上下模的合模动作完成软质、半固态食品坯料的压型作业，相比一体式模腔结构，层叠板式的芯腔设计在食品加工场景里有更突出的维护便利性——当局部型腔出现磨损、粘料残留难以清理时，不需要整体更换模体，仅需拆解对应层板做抛光、更换即可，大幅降低生产线的停机维护时长。

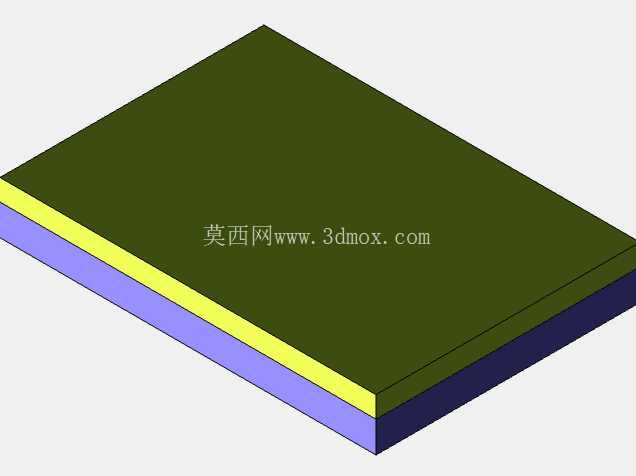

从实际功能逻辑来看，这套芯腔结构采用三层板叠合的设计逻辑，最上层的深绿色面板是直接与食品坯料接触的成型工作面，表面做了高平整度的抛光处理，粗糙度控制在食品接触级要求范围内，避免压制成型后坯料表面出现麻点、粘模缺陷，同时该层板的边缘做了微小的倒角过渡，防止合模过程中刮蹭配合模面、或是切损坯料边缘造成废料率上升。中间的亮黄色层板是承压缓冲层，因为食品压制成型过程中，上模的下压力会存在微小的波动，该层采用韧性更好的材质，能够均匀分散合模压力，避免局部应力集中造成上层工作面变形，同时也能抵消部分生产线运行带来的振动，保证成型压力在整个芯腔平面上均匀分布，不会出现局部压不实、局部过压导致坯料密度不均的问题。最下层的紫色层板是安装基准层，厚度尺寸公差控制在±0.02mm范围内，底面做了定位销孔与安装沉孔的设计预留，能够直接与生产线的模架底座精准配合，保证整套芯腔安装后平面度符合生产要求，不会出现安装倾斜导致的合模错位问题。

设计过程中首先要匹配生产线的安装边界，整套芯腔的长宽尺寸完全适配对应模架的安装工位，不会超出输送线的运动干涉范围，层与层之间采用定位销做精准定位，配合内六角螺栓做锁紧固定，拆解和重装时不需要反复找正，能够快速完成更换作业。考虑到食品生产场景的清洁要求，各层板的拼接缝隙做了精密配合设计，合模后缝隙小于0.01mm，避免坯料残渣渗入板件缝隙造成霉菌滋生，同时所有板件的边角都做了圆弧过渡，没有清洁死角，能够适配生产线的在线CIP清洗流程，高压冲洗时不会残留清洁盲区。

从实际使用场景出发，这类板式芯腔不仅可以用于饼干、米饼等烘焙食品的压制成型，更换不同的工作面型腔纹路后，也可以适配巧克力、压片糖果等产品的成型作业，层叠式的结构让工作面的更换成本远低于一体式模具，一条生产线只需要储备不同规格的上层面板，就可以快速切换生产品类，适配多品种小批量的食品生产需求。在结构强度校核层面，设计时充分考虑了连续生产的疲劳载荷，各层板的材质选择匹配对应功能需求，承压层的抗疲劳强度能够满足百万次合模动作的使用要求，不会在长期交变载荷下出现层间变形、错位的问题，基准层的材质刚性足够，长期使用不会出现安装基准面翘曲，保证整套模具的合模精度始终维持在设计要求范围内。

在安装适配层面，基准层的安装孔位采用标准化的孔距设计，能够兼容多数常规食品压制成型设备的模架安装尺寸，不需要对现有设备做额外改造就可以直接换装，降低生产端的设备改造成本。同时各层板的厚度设计经过反复验证，缓冲层的厚度既能够满足压力缓冲的需求，又不会因为过厚造成整体模具体积过大，占用过多的模架安装空间，工作面的厚度在保证刚性、避免受压变形的前提下尽可能做薄，降低工作面更换的材料成本。实际生产验证中，这种层叠板式的芯腔结构相比传统一体式模腔，维护成本能够降低60%以上，产品成型的不良率能够控制在0.2%以内，尤其适合连续化、大批量的食品加工生产线使用，在换产频繁的柔性生产场景下，这种结构的优势会更加明显，能够大幅压缩换产调试的时间，提升生产线的整体运行效率。
