矿用重型卡车轮毂结构三维设计

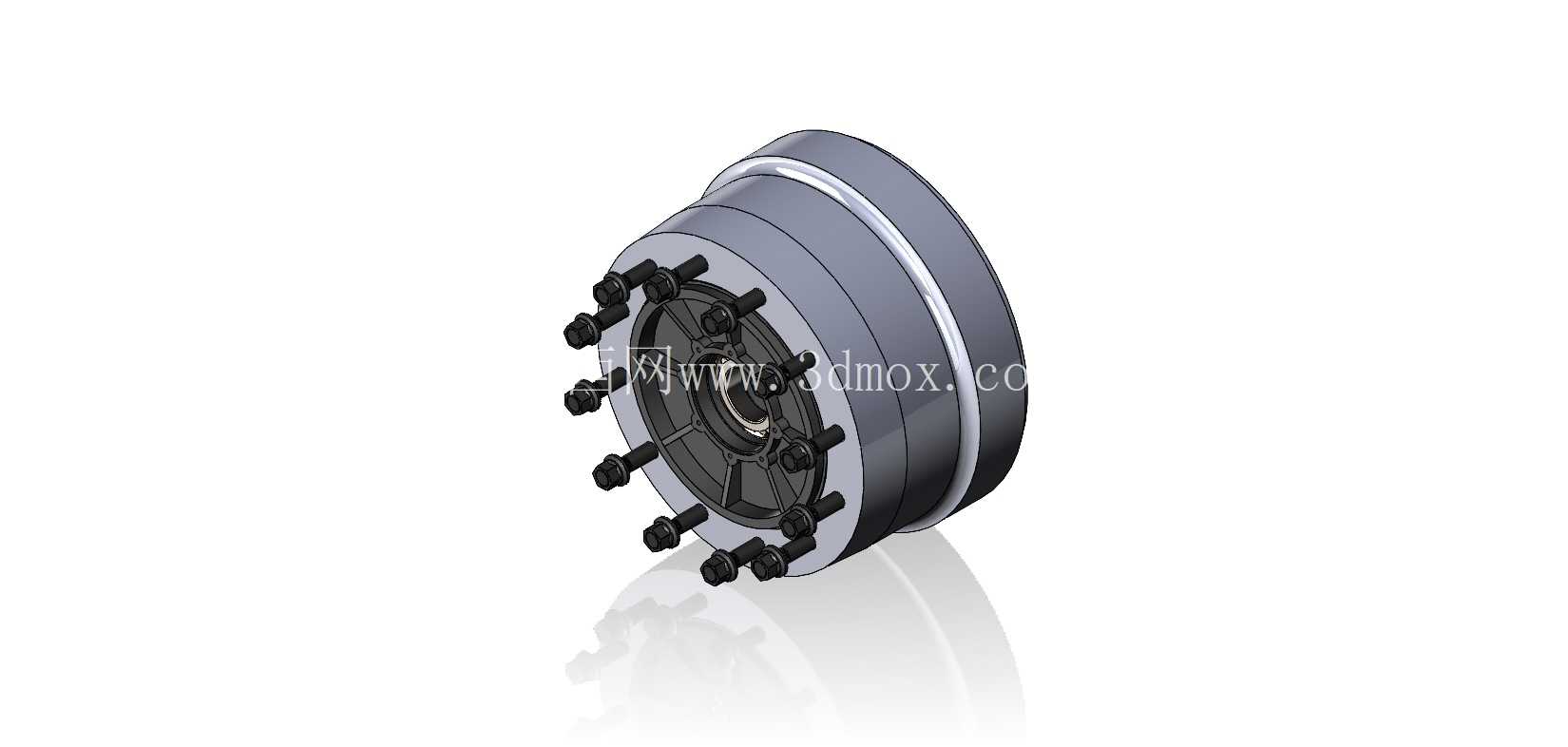

　　矿用卡车作为露天矿山、大型基建工程中承担重载物料转运的核心设备，其行走系统的可靠性直接决定了整台设备的出勤效率与作业安全，轮毂作为连接车桥、轮辋与制动组件的核心承载部件，在整车结构中承担着传递扭矩、承载整车及载荷重量、抵御复杂路面冲击的关键作用。这款轮毂的设计完全围绕矿用场景的极端工况展开，区别于公路运输车辆的轮毂结构，矿用作业场景下设备长期行驶在非铺装路面，路面存在大量碎石、坑洼，同时单次运载载荷可达数百吨，起步、制动过程中传递的扭矩峰值远高于常规公路车辆，因此在结构设计阶段首先对安装法兰的螺栓排布做了针对性优化，采用多组均布的高强度螺栓连接位，沿法兰圆周均匀排布，确保轮端扭矩传递过程中每个螺栓受力均匀，避免局部应力集中导致的螺栓断裂、法兰变形问题。

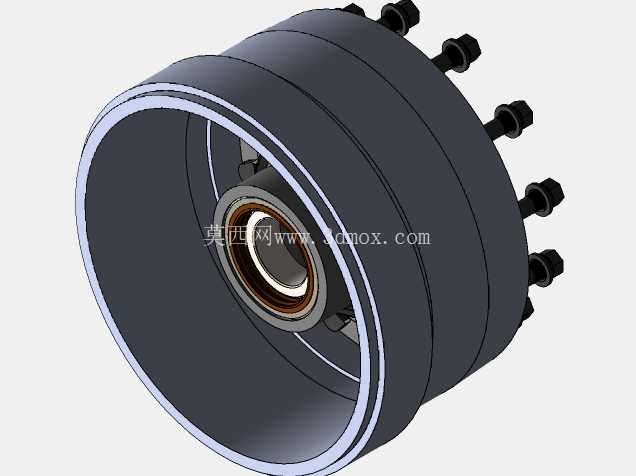

　　从结构布局来看，轮毂主体采用阶梯式轴腔设计，内侧预留的轴承安装位可匹配重型车桥的双列圆锥滚子轴承，能够同时承受作业过程中的径向载荷与轴向冲击载荷，轴腔的台阶定位面严格按照配合公差设计，确保轴承压装后定位精准，不会在长期交变载荷下出现窜动问题。外侧的轮辋连接法兰面加工有定位止口，与轮辋装配时可实现快速同轴定位，减少装配过程中的调整工作量，同时保证车轮运转时的动平衡精度，降低高速重载行驶过程中的轮胎偏磨、轮毂轴承异常磨损风险。

　　在安装边界的设计考量上，这款轮毂的轴向尺寸完全匹配矿用卡车的轮端空间，内侧预留了足够的制动鼓安装间隙，可适配大尺寸鼓式制动结构，满足重载工况下的长距离下坡制动散热需求，避免制动组件与轮毂本体发生运动干涉；外侧的螺栓伸出长度经过严格核算，既保证螺母拧紧后有足够的螺纹啮合长度，又不会超出轮辋的防护空间，避免行驶过程中螺栓被飞石撞击变形。轮毂本体的壁厚采用渐变式设计，在螺栓孔周边、轴承安装位等应力集中区域适当增加壁厚，提升局部结构强度，而在非承载区域则通过合理的壁厚优化控制整体重量，降低轮端的簧下质量，提升车辆行驶过程中的悬挂响应速度，减少非铺装路面行驶时的颠簸冲击对车桥的损伤。

　　从实际应用场景来看，这类轮毂除了用于矿用自卸卡车之外，也可适配重型工程专用车、大型港口转运车辆的重载轮端，在设计过程中充分考虑了不同场景下的维护便利性，轴承安装位的密封槽结构可适配组合式油封，能够有效阻挡矿区环境中的粉尘、泥水进入轴承腔，延长轴承的维护周期，减少设备停机维护的时间成本。在建模过程中，所有安装孔位、配合面的尺寸都严格按照重载车辆轮端的通用匹配标准设计，法兰面的螺栓孔位置度公差满足实际加工装配要求，既可以作为新设备研发阶段的结构验证模型，也可以作为维修替换场景下的测绘参考，帮助结构设计人员快速理解重载轮毂的载荷传递路径与结构设计逻辑，规避常规设计中容易出现的应力集中、装配干涉等问题。
