吉普WJ越野车侧窗防护molle挂载板

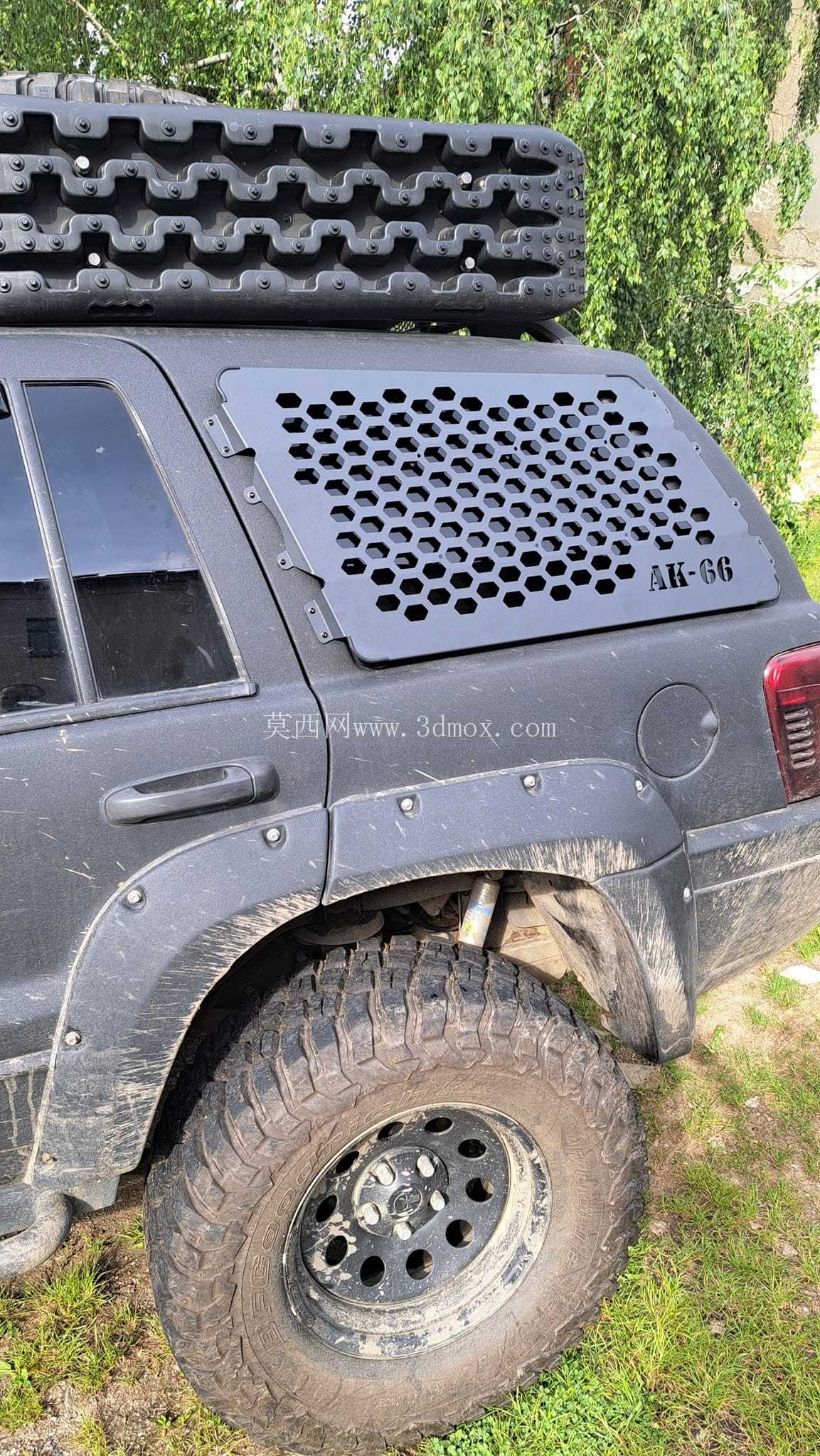

这款挂载防护板主要适配吉普WJ车型后侧窗位置，核心作用分为两个维度，一是穿越场景下的侧窗防护，二是拓展户外装备的挂载接口。在林区、戈壁、山地穿越场景中，车辆穿行于密集灌木、碎石路段时，飞溅的碎石、回弹的树枝很容易击打侧窗玻璃造成开裂甚至破碎，这块2mm厚度的钢板覆盖件可以完全承接侧向的冲击载荷，避免玻璃直接受外力破损，相比常见的亚克力防护板，钢板材质的抗冲击冗余量更高，面对直径3cm以内的飞石、直径5cm以内的树枝刮蹭都不会出现形变破损。

设计上采用了蜂窝状镂空开孔结构，首先是控制构件整体重量，整块板安装完成后增重不超过3kg，不会额外增加车门铰链的长期载荷，避免长期使用出现车门下沉的问题；其次蜂窝开孔不会完全遮挡车内后排的侧向采光，也不会影响乘员从车内观察侧方路况，同时开孔边缘做了R2圆角处理，不存在锐边割手的问题，安装调试过程中不需要额外做边缘防护。板体表面预留的molle标准挂载孔位，孔距严格遵循通用molle系统的25mm间距标准，可以兼容市面上绝大多数户外molle配件，比如工兵铲固定支架、副油箱绑带座、户外救援绳挂点、侧窗储物包等，不需要额外打孔改装就能实现拓展功能。

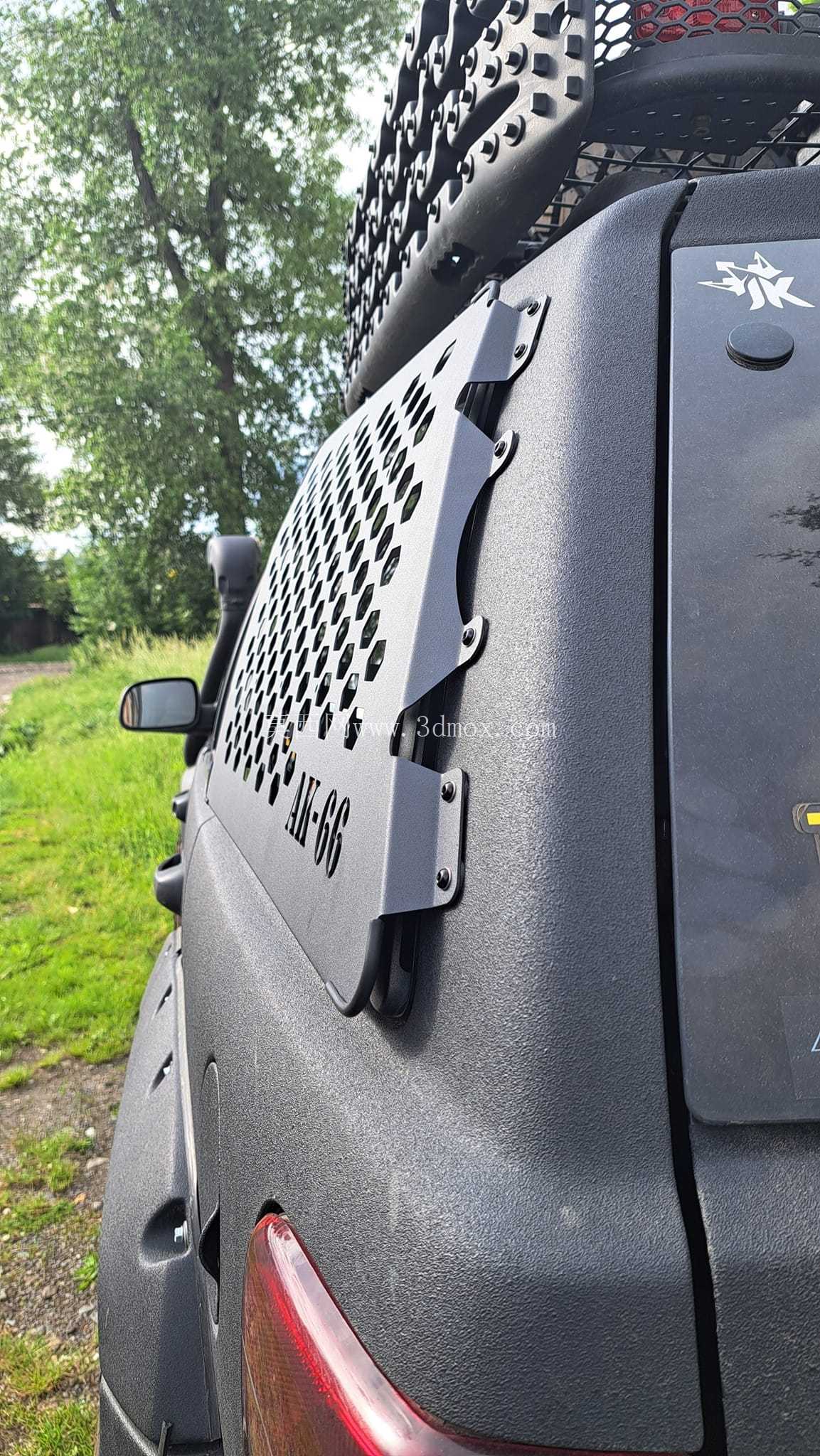

安装边界完全匹配吉普WJ后侧窗的车身曲面，板体边缘做了随形折弯处理，贴合车身钣金的弧度，固定点位全部利用车身原有螺丝孔位，分别对应车门窗框上沿、后侧围钣金、尾灯上方三个固定区域，不需要在车身上额外钻孔，安装时只需要拆卸原有车身固定螺丝，将板体挂装到位后复位螺丝即可完成固定，单块板的安装时间不超过15分钟，不需要专用工具，常规套筒扳手就能完成作业。固定耳位做了加厚处理，厚度达到4mm，每个固定点都能承受不低于50kg的垂直挂载载荷，即使挂载重型救援装备也不会出现固定点撕裂、板体移位的问题。

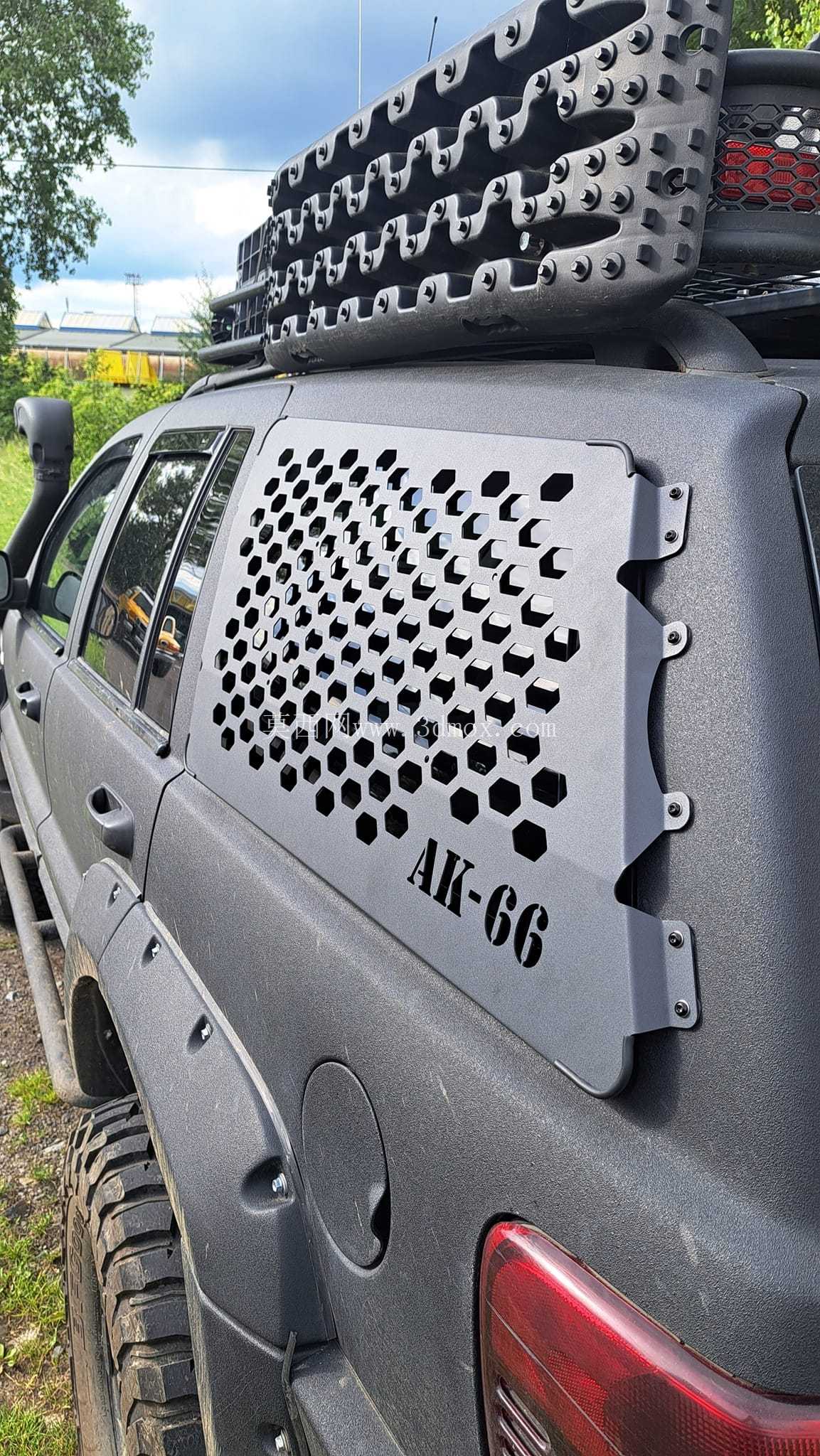

板体中部压制有AK-66标识的加强筋，除了外观识别作用外，压制的凹槽结构可以提升整块板的结构刚性，在受到侧向冲击时，加强筋可以分散受力点的载荷，避免板体出现大面积凹陷形变，相比平板结构，带加强筋的设计抗形变能力提升40%以上。板体与车身钣金接触的位置预留了2mm的间隙，配合安装时粘贴的缓冲胶条，行驶过程中不会出现板体与车身摩擦产生的异响，也不会磨损车身原漆。

实际使用场景中，除了基础的防树枝、防碎石功能，在户外露营时，侧窗挂载板可以作为临时的装备挂架，将露营灯、折叠桌板、炊具挂装在板体上，不需要额外搭建挂架就能拓展车边的使用空间；在越野救援场景中，板体的固定点可以作为辅助的锚点，配合卸扣实现短距离的拖拽导向，当然这个功能仅作为应急使用，不能替代专业的拖车锚点。设计过程中也考虑了后期维护的便利性，板体表面做了哑光喷塑处理，耐刮擦、抗紫外线，长期户外暴晒不会出现褪色、掉漆的问题，即使表面出现划痕，也不会像漆面一样出现锈蚀扩散的问题，不需要频繁做表面维护。

从结构建模的角度看，这块板的建模难点在于车身曲面的拟合，需要完全匹配WJ车型后侧围的曲面弧度，折弯角度的公差控制在0.5度以内，才能保证安装时间隙均匀，不会出现某一侧贴合过紧、另一侧缝隙过大的问题；固定孔位的位置公差控制在0.2mm以内，保证安装时所有孔位都能与车身原有螺丝位对齐，不需要现场扩孔调整。镂空孔的排布也做了受力优化，在固定点周边、加强筋位置适当减少开孔密度，保证核心受力区域的结构强度，非受力区域则最大化开孔面积，平衡重量与强度的关系。
