汽车双叉臂式独立悬挂结构设计

这套悬挂结构属于乘用车辆底盘行走系统的核心组成部分，主要应用在非承载式或承载式车身的乘用车型、小型越野车型的前轮或后轮悬挂布置中，承担着连接车轮与车身、传递各向载荷、缓冲路面冲击、保证车轮定位参数稳定的核心作用。在实际车辆行驶过程中，当车轮经过颠簸路面产生垂向跳动时，上下布置的控制臂会按照预设的运动轨迹约束车轮运动，避免轮距、前束、外倾角出现超出设计阈值的变化，保证轮胎与地面的接触面积始终处于合理区间，减少轮胎偏磨，同时提升行驶抓地力。

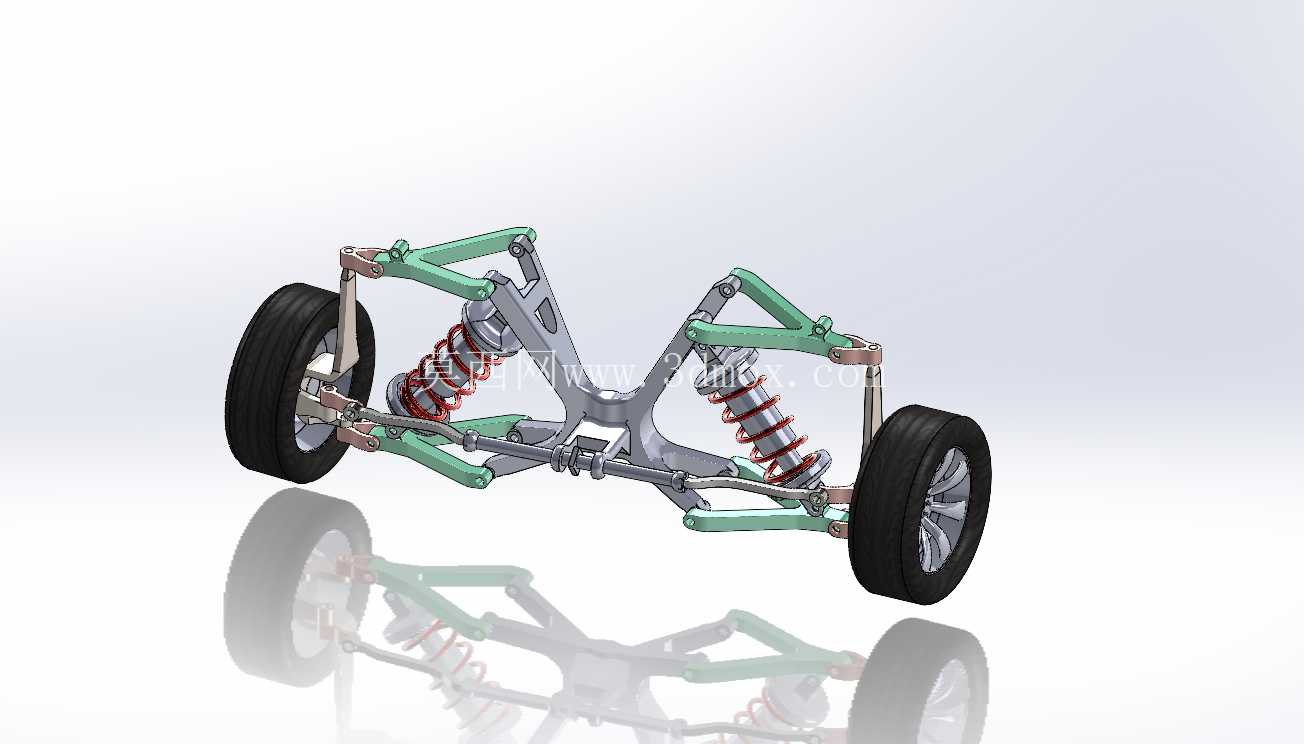

从结构设计逻辑来看，这套悬挂采用双横臂衍生的结构形式，上下控制臂均采用镂空式金属支架设计，在保证结构强度满足垂向、侧向、纵向载荷要求的前提下，尽可能削减非簧载质量，降低悬挂运动过程中的惯性冲击，提升减震响应速度。控制臂与车架、转向节的连接位置均采用铰接式衬套连接，可过滤路面传递的高频小幅振动，避免刚性连接带来的异响与结构疲劳。螺旋弹簧与筒式减震器采用集成式布置，安装在下控制臂与车架支座之间，这种布置方式可以最大化利用轮拱内部空间，减少对乘员舱、发动机舱的空间侵占，同时减震器的工作角度经过匹配设计，在车轮全行程跳动过程中，减震器活塞杆不会出现偏磨，延长密封件使用寿命。

在安装边界设计上，整套悬挂的车架连接支座采用一体化铸造结构，与车架纵梁的安装面预留了标准螺栓连接孔位，孔位公差按照整车装配的IT7级精度控制，可满足生产线快速装配的要求。车轮轮端适配常规乘用车的轮毂轴承单元安装位，可匹配15-18寸规格的乘用车轮毂，制动卡钳的安装支座直接集成在转向节上，无需额外加装转接支架，减少装配累积误差。横向稳定杆的连接端预留了稳定杆连杆的安装球头位置，可根据车型调校需求匹配不同直径的横向稳定杆，调整车辆的侧倾刚度，适配不同取向的底盘调校需求，比如偏向舒适的家用车型可选用较小直径的稳定杆，偏向运动的车型可选用大直径稳定杆减少过弯侧倾。

在功能特性层面，这套悬挂的轮跳行程设计兼顾了公路行驶与非铺装路面通行需求，正常行驶状态下的静行程为80mm，上跳极限行程为120mm，下跳极限行程为90mm，可覆盖绝大多数日常行驶场景的路面冲击。减震器的阻尼特性采用双向作用设计，压缩行程阻尼较小，可快速吸收路面冲击，拉伸行程阻尼较大，可抑制弹簧多余的往复弹跳，避免车身出现多余的上下晃动。控制臂的铰接点位置经过运动学仿真优化，在车轮上下跳动过程中，车轮外倾角的变化范围控制在±1.5°以内，前束角变化范围控制在±0.5°以内，保证车辆在转向、制动工况下的行驶稳定性，减少制动点头、加速抬头的幅度，提升整车的操控质感。

从实际工程应用角度出发，这套悬挂的所有受力部件均经过有限元强度校核，在承受3倍额定垂向载荷、2倍额定侧向载荷的工况下，最大应力低于材料屈服强度的60%，满足整车10年或30万公里的疲劳寿命要求。各铰接点的润滑点采用免维护衬套设计，无需定期加注润滑脂，降低后期使用维护成本。整个悬挂总成可作为模块化单元单独装配，在整车生产线上可实现与底盘的合装，提升生产装配效率，也便于后期售后维修过程中的整体更换，减少维修工时。
