做设备传动选型这么多年,碰到输送线、小型自动化专机需要低转速大扭矩输出的工况,第一反应就是找匹配的一体式减速电机,这款带法兰安装的蜗轮蜗杆减速单元,刚好覆盖了很多轻工设备的常用传动需求。先从安装边界说,输出端采用14孔位法兰对接结构,输出轴直径25mm,轴伸长度匹配常规的链轮、同步带轮安装尺寸,输入端电机和减速箱采用直连一体式结构,不需要额外做联轴器对接,整套组件的安装孔位在箱体法兰端面上做了均布设计,不管是卧式安装在设备机架的安装板上,还是立式吊装在设备顶部的支架上,都不需要额外做转接板,能直接通过螺栓完成固定,省掉了很多现场安装的适配工作量。
从实际应用场景来看,这类减速电机常用在小型皮带输送机的驱动端,比如电子厂的PCB板输送线、食品包装线的成品输出段,还有小型工装转盘的驱动工位,这些工况不需要特别大的输出扭矩,但要求运行平稳、噪音低,蜗轮蜗杆结构本身的反向自锁特性,还能在设备停机的时候避免输出端因为负载惯性出现溜车的情况,比如倾斜布置的上料输送线,停机的时候不会因为物料自重导致输送带倒转,不需要额外加装制动单元,能简化整套设备的传动结构。
说到功能特性,这套减速单元的减速级采用蜗轮蜗杆啮合结构,输入端电机的高转速通过蜗杆传递到蜗轮,实现大减速比的动力输出,1马力的输入功率匹配对应的减速比后,输出端转速维持在1500rpm经减速后的适配区间,能直接驱动负载运行,不需要额外增加减速级。箱体采用方形铸铝结构,表面做了散热筋设计,连续运行的时候能把蜗轮蜗杆啮合产生的热量快速散出去,避免箱体内润滑脂温度过高导致润滑失效,输出轴端做了油封密封结构,能防止润滑脂渗漏,同时阻挡外界的粉尘、水汽进入箱体内部,适配车间里多粉尘的运行环境。

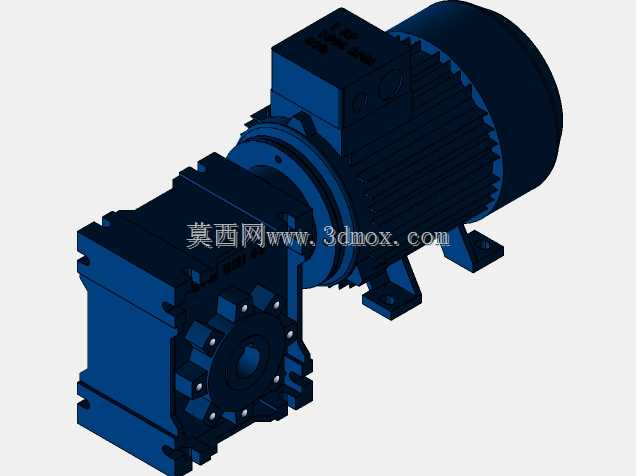

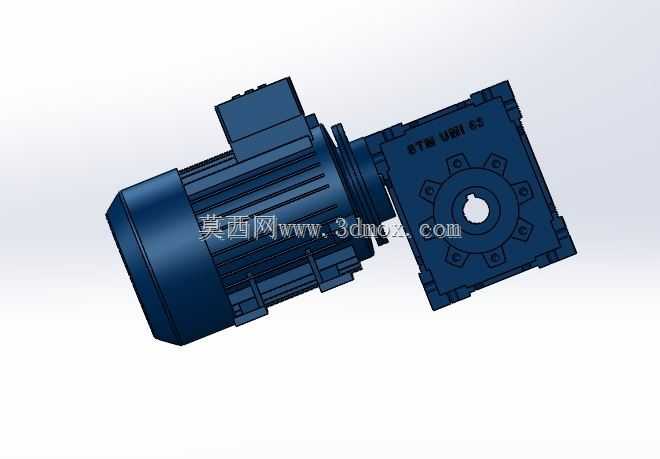

从设计思路上拆解的话,这套模型把电机的散热外壳、接线盒、端盖结构都做了还原,减速箱部分的安装法兰、输出轴的键槽、箱体上的固定螺栓孔位都和实际产品的尺寸一致,做设备布局设计的时候,能直接把这个模型导入装配体里,核对和周边机架、传动部件的干涉情况,比如输出轴上装链轮的时候,能直接核对链轮的轮毂长度和轴伸长度是否匹配,法兰安装的时候,能提前预留出螺栓的安装操作空间,避免后期加工安装板的时候出现孔位错位、操作空间不足的问题。很多新手做设备设计的时候,容易忽略减速电机的接线盒朝向,这个模型里接线盒的位置做了准确还原,布局的时候就能提前把线缆走线的空间留出来,不会出现接线盒被机架挡住、没法接线的情况。
再说到实际选型的时候需要注意的安装边界,这套减速电机的输出轴中心高和法兰安装面的尺寸是固定的,设计机架安装板的时候,要保证输出轴和被驱动部件的输入轴同轴度误差在允许范围内,不然运行的时候会出现轴承受力不均、噪音变大、甚至断轴的情况。蜗轮蜗杆结构的传动效率相比齿轮减速要低一些,所以选型的时候要留够功率余量,比如实际负载需要的输出扭矩是10N·m,选型的时候最好按1.2-1.5倍的系数选对应的减速比型号,避免长时间满负载运行导致蜗轮磨损过快。另外输出轴上装传动件的时候,不要用锤子直接敲击轴端,最好用螺纹孔配合拉具把传动件压装到位,不然会把后端的电机轴承敲坏,导致运行的时候出现异响。
这套模型的结构还原度足够支撑前期的设备方案布局、安装干涉检查工作,不管是做小型专机的传动方案设计,还是做现有设备的备件替换测绘,都能直接参考模型里的尺寸结构,不用再反复去查样本核对安装尺寸,能省掉很多前期设计的重复工作。做三维设计的时候,准确的外购件模型能大幅提升设计效率,避免因为外购件尺寸错误导致的后期返工,尤其是这类集成了电机和减速箱的一体化部件,各个接口的尺寸准确性直接影响整套设备的安装精度。
