可移动立式搅拌混合设备结构设计

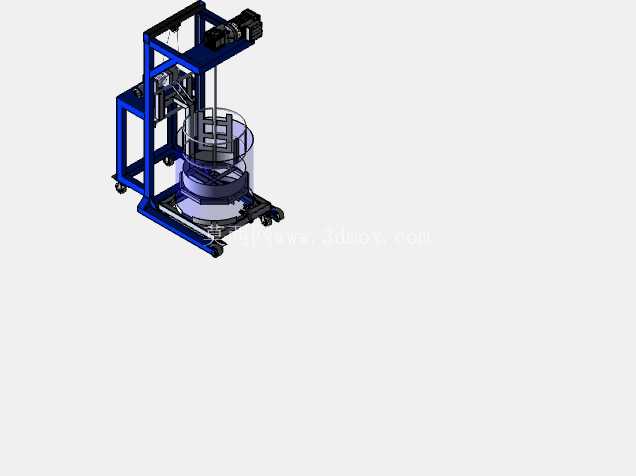

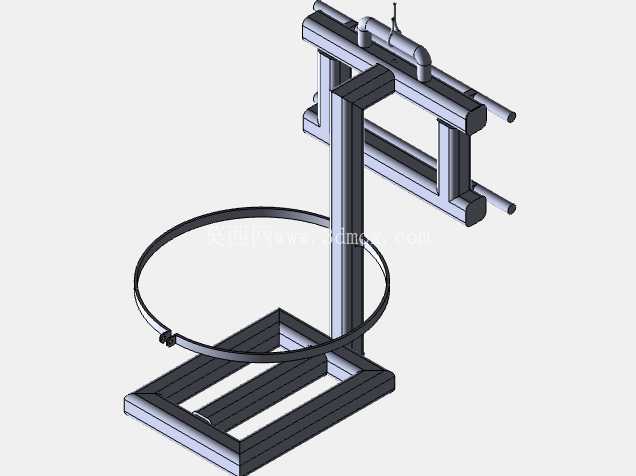

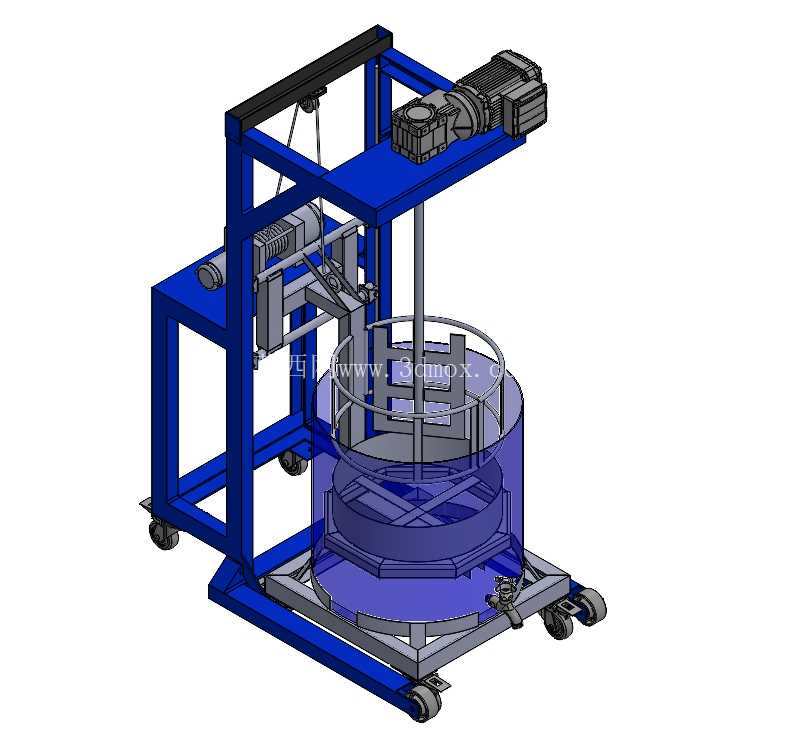

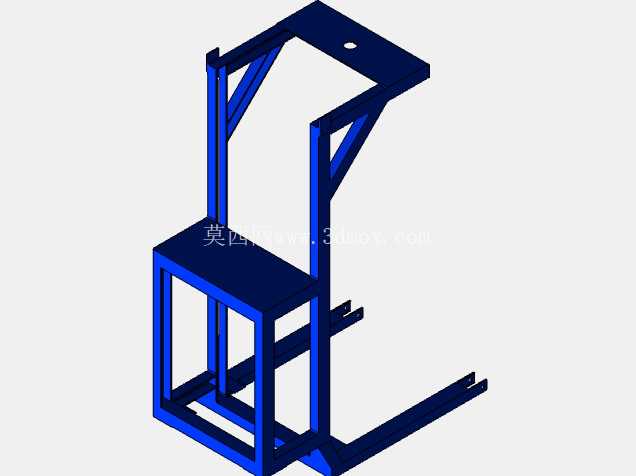

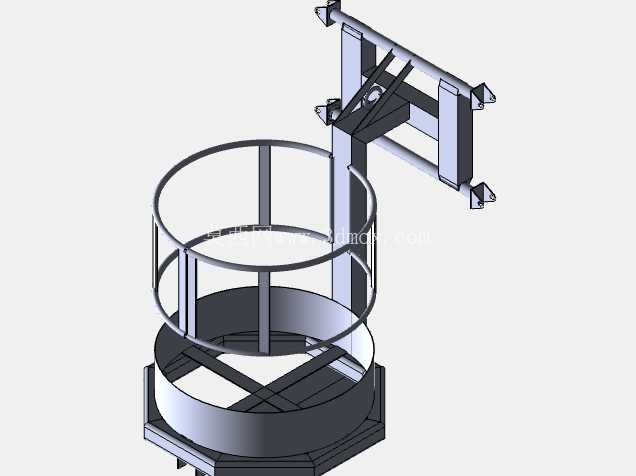

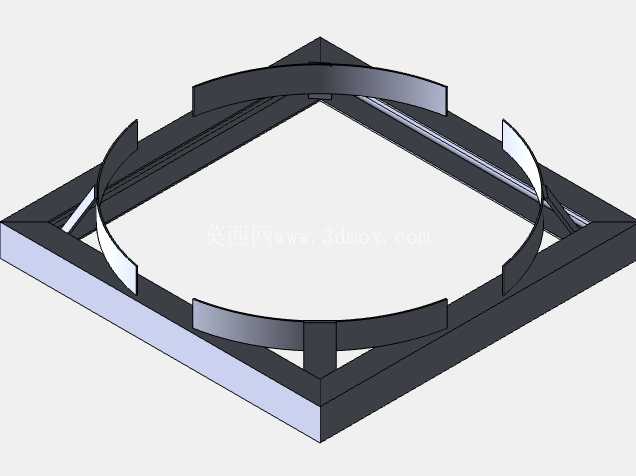

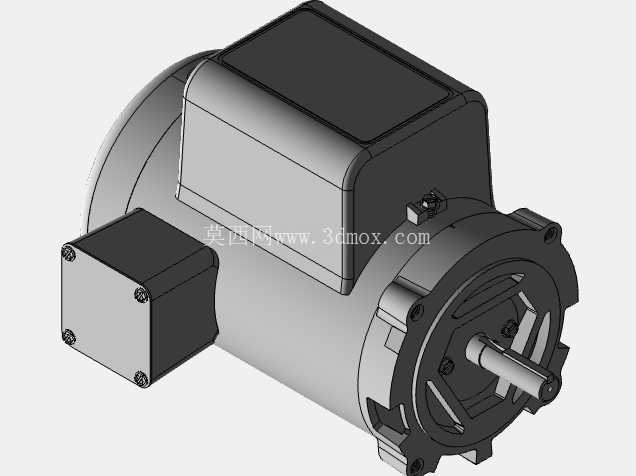

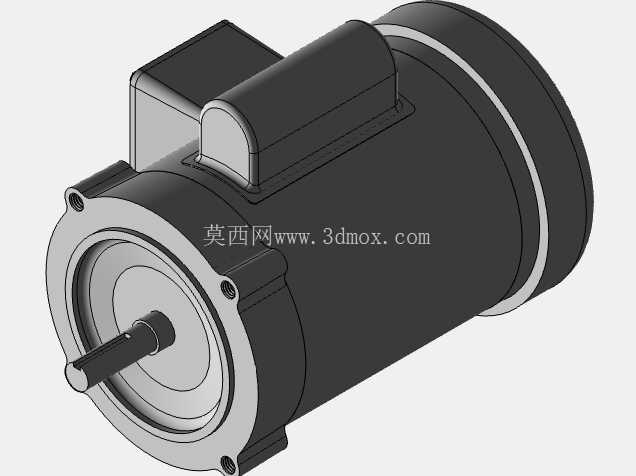

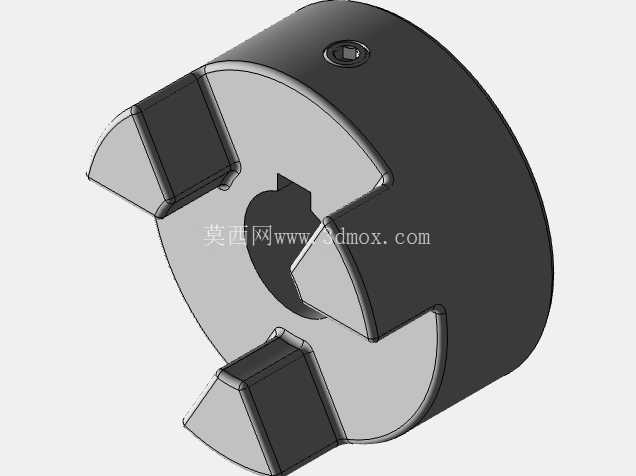

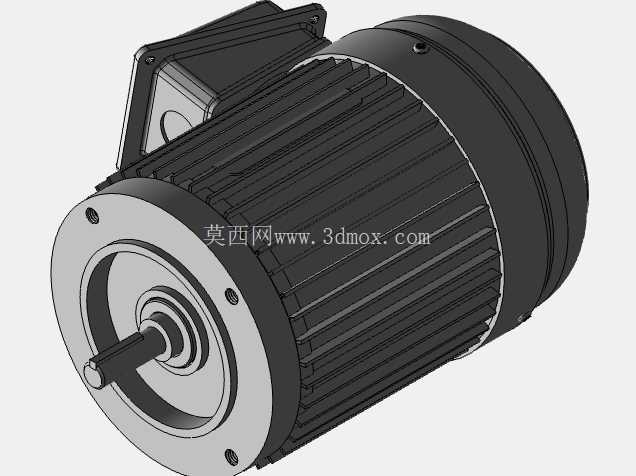

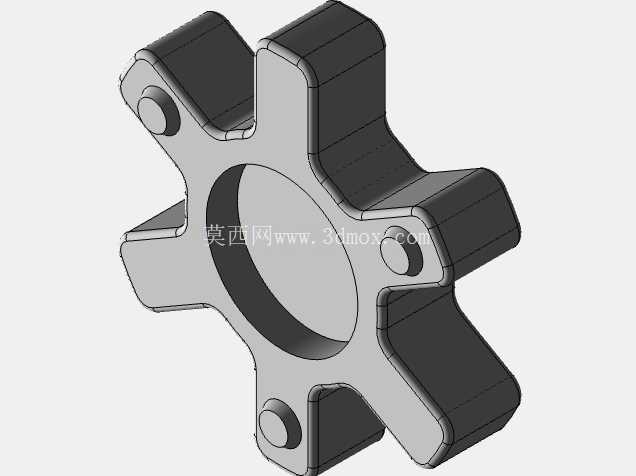

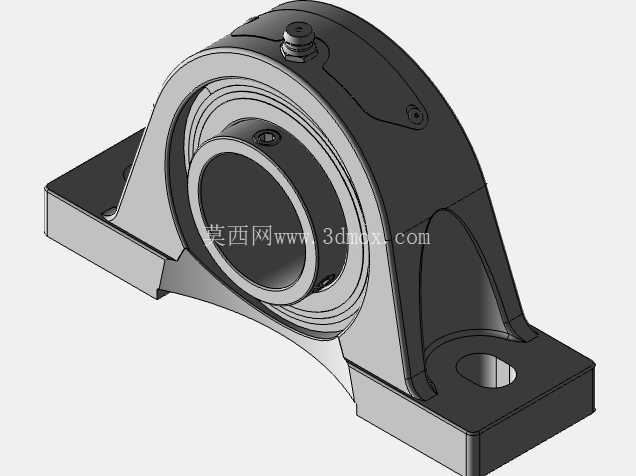

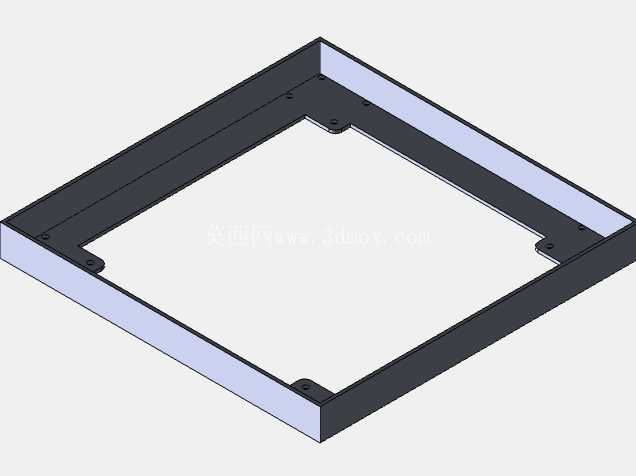

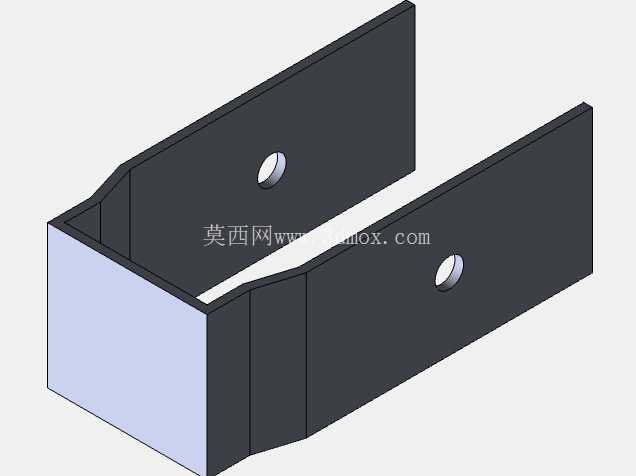

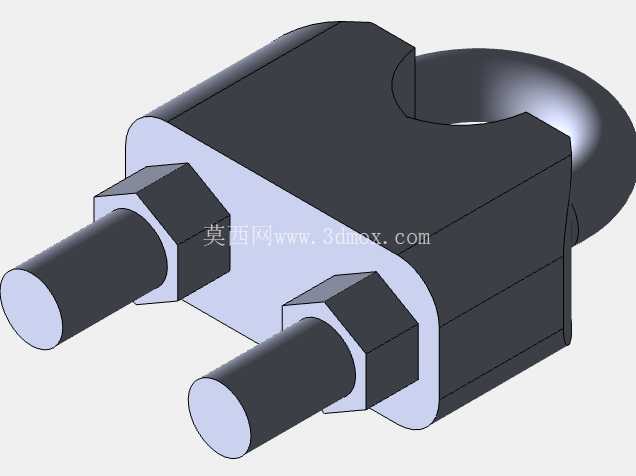

　　这套可移动立式搅拌设备的三维结构，主要面向小批量多工位的物料混合作业场景，常见于精细化工配料、小型建材浆料制备、食品原料预混这类需要频繁切换作业点位的生产环节，区别于固定安装的大型搅拌站，它的核心设计逻辑就是兼顾搅拌作业的稳定性与转场移动的灵活性，解决传统固定式搅拌设备无法适配分散工位、小批量多批次物料混配的痛点。从整体结构布局来看，设备采用框架式方管焊接机架作为承载主体，底部机架预留了标准料桶的放置定位空间，搅拌主轴垂直布置在料桶中心轴线上，驱动电机与减速机构安装在机架顶部的横梁上，通过传动连接结构带动主轴下端的多层搅拌桨叶转动，桨叶采用分层交错布置的结构，下层桨叶贴近料桶底部，避免桶底物料沉积无法参与混合，中层桨叶带倾斜折角，在转动过程中可以推动物料形成上下轴向的循环流场，上层设置的框式辅助桨叶可以刮带料桶内壁附近的物料，减少桶壁粘料导致的混合不均问题。

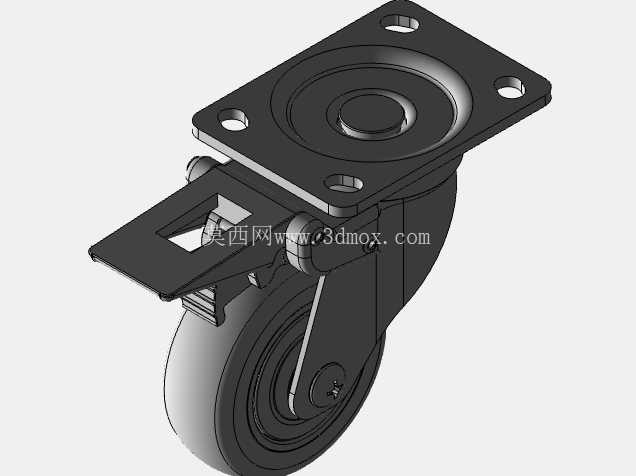

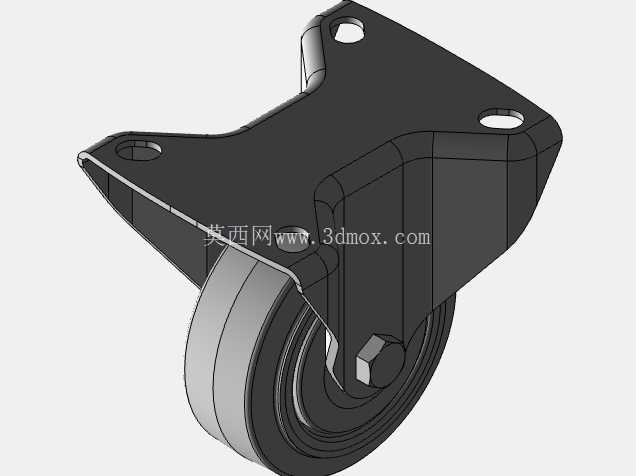

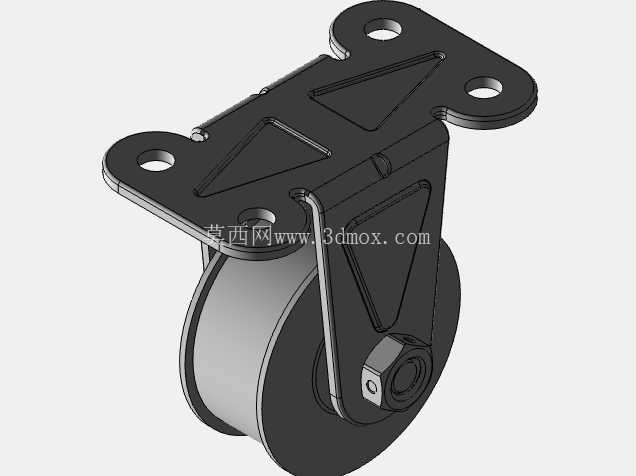

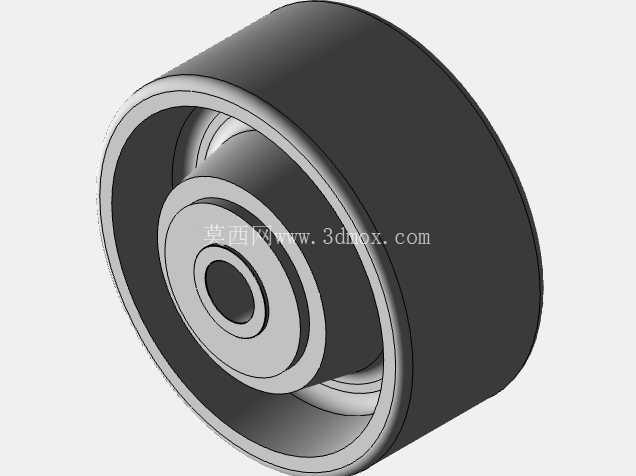

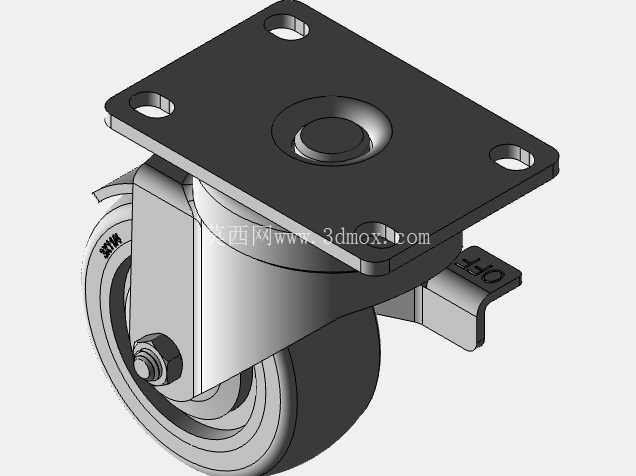

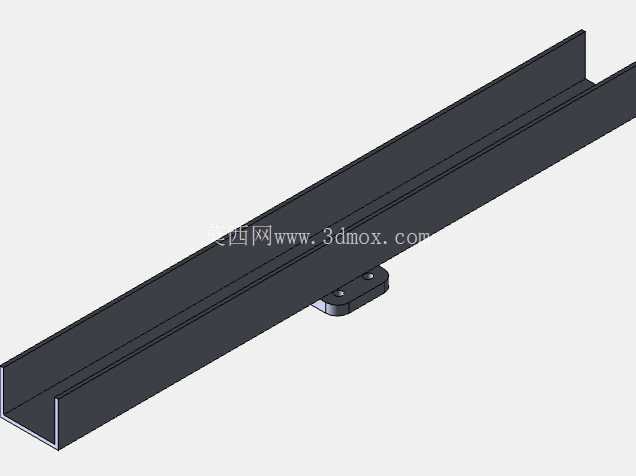

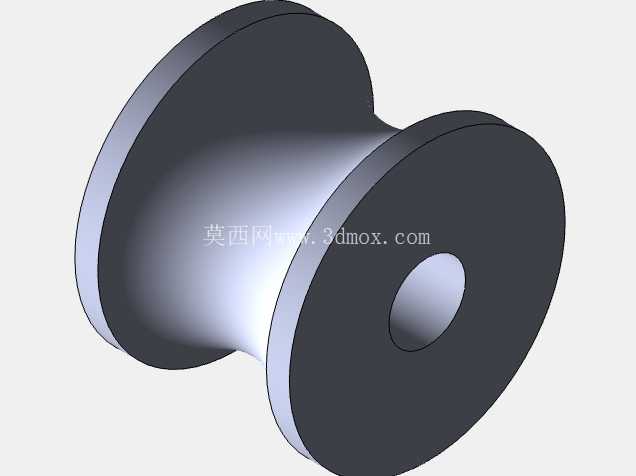

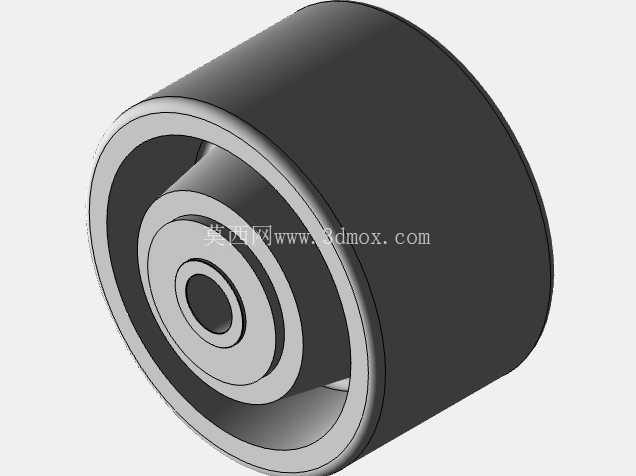

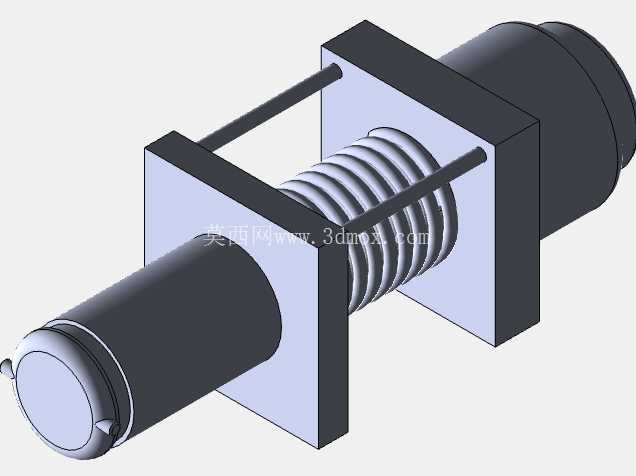

　　机架的移动功能通过底部安装的四个重载脚轮实现，其中两个脚轮带刹车锁定结构，当设备移动到指定作业工位后，踩下刹车即可锁定机架位置，避免搅拌作业过程中设备出现偏移；为了适配不同高度的料桶或者满足搅拌、出料的不同工位高度需求，顶部的搅拌驱动组件还设置了手动升降调节结构，通过侧边的手摇传动机构可以带动安装驱动组件的滑台沿机架的垂直导轨上下移动，调整搅拌桨叶伸入料桶的深度，既可以在作业时将桨叶降到合适的搅拌位置，也可以在更换料桶、清理桨叶时将桨叶提升到料桶上方，方便操作。

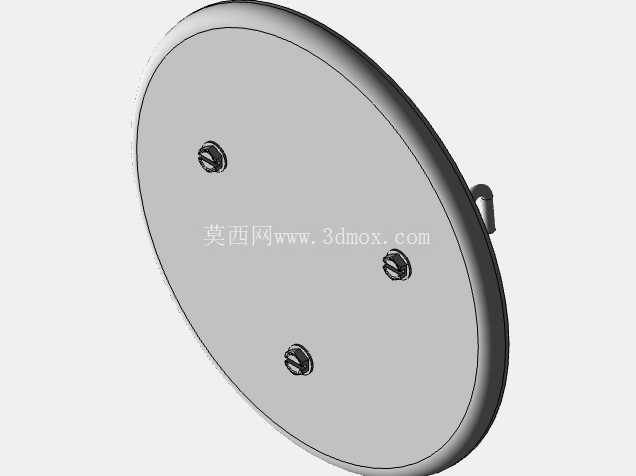

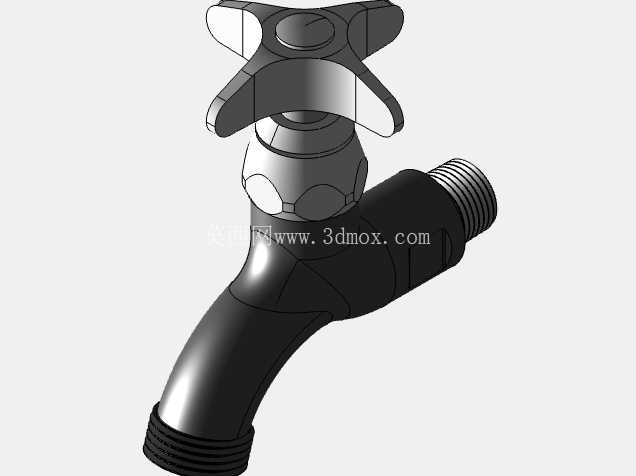

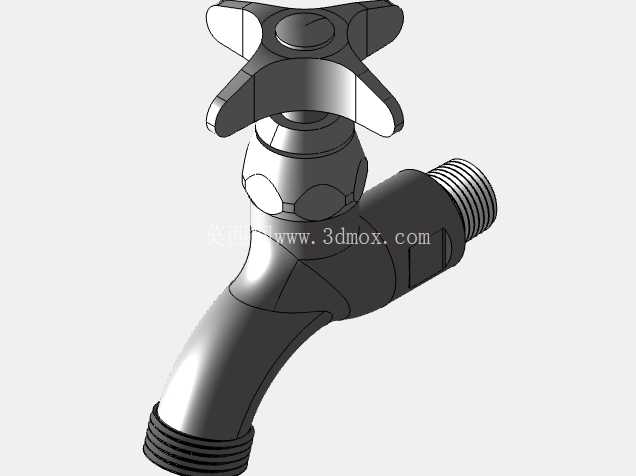

　　料桶采用透明可视化的结构设计，在三维建模时特意做了半透明的外观处理，方便设计阶段直观观察桨叶与桶壁、桶底的间隙，避免出现运动干涉，实际生产中可以根据物料特性更换为不锈钢、塑料等不同材质的桶体，桶体底部设置了出料阀，混合完成后的物料可以直接通过阀门放出，不需要额外抬升料桶倒料，降低操作强度。从安装边界尺寸来看，设备整体的占地面积控制在1.2米见方以内，高度在1.8米左右，不需要额外的地基固定，普通的平整车间地面即可放置使用，对作业场地的要求极低；机架的方管选型经过载荷校核，既要承载顶部驱动电机、减速机构的重量，还要承受搅拌过程中物料反作用带来的振动载荷，焊接位置都做了加强筋处理，避免长期作业出现机架变形。

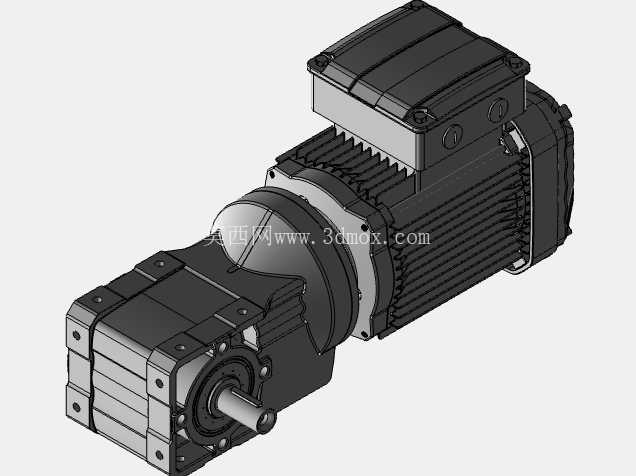

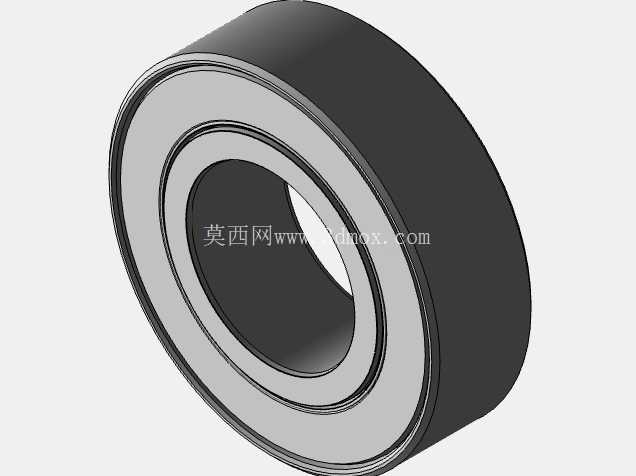

　　在设计细节上，驱动部分选用减速电机直连主轴的传动方案，减少了皮带、链条这类中间传动环节的维护需求，传动效率更高，同时也降低了传动结构的故障概率；电气控制部分预留了安装位，可以根据需求加装正反转控制、调速模块，适配不同粘度物料的搅拌需求，比如高粘度浆料可以调低转速，低粘度液体混合可以调高转速，提升设备的适配范围。这套结构在建模过程中，所有运动部件都做了干涉检查，包括升降滑台的全行程移动、主轴的全角度转动、脚轮的转向活动，都确认没有结构冲突，各个安装位的连接孔位、紧固件选型都符合通用机械设计标准，生产加工时可以直接按照三维模型出图下料，不需要额外做结构调整。对于需要在车间内多个工位之间完成小批量物料混合的生产场景，这种带移动功能的立式搅拌结构，相比大型固定搅拌设备投入成本更低，使用灵活度更高，同时相比手持搅拌工具，它的搅拌稳定性更好，混合均匀度更高，也能降低操作人员的劳动强度，是中小批量物料混配作业场景下非常实用的设备结构方案。
