手电钻立式固定进给辅助支架结构

这款手电钻立式固定进给辅助支架，主要面向小型加工场景下的手持电钻改造需求，解决手持钻孔作业中进给不稳、孔位偏斜、垂直度不足的常见问题，常见于五金维修、单件小批量零件加工、家装现场钻孔、教学实训实操等场景，能将普通手持电钻转化为具备稳定进给能力的简易台钻，大幅降低手持操作的劳动强度与加工误差。

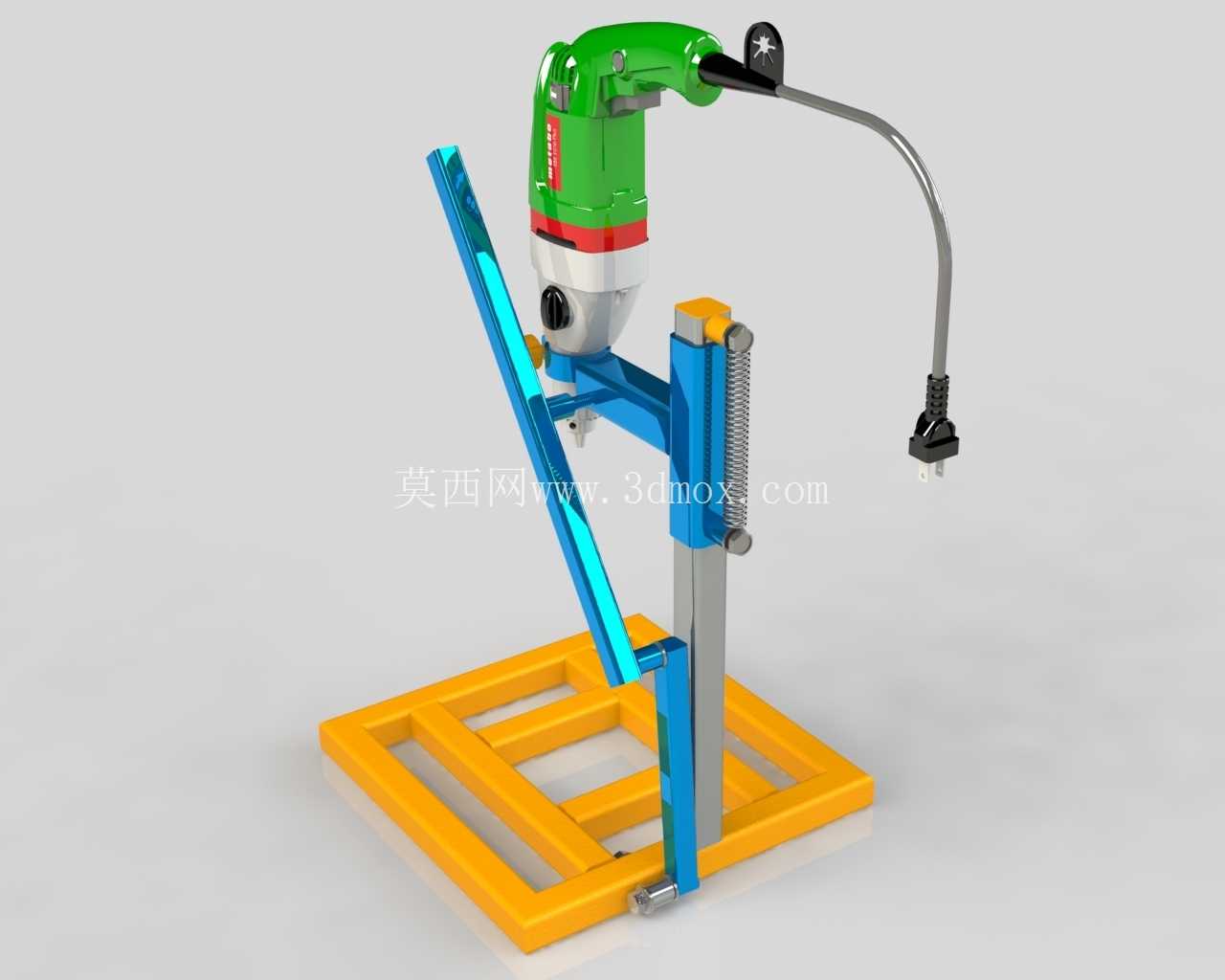

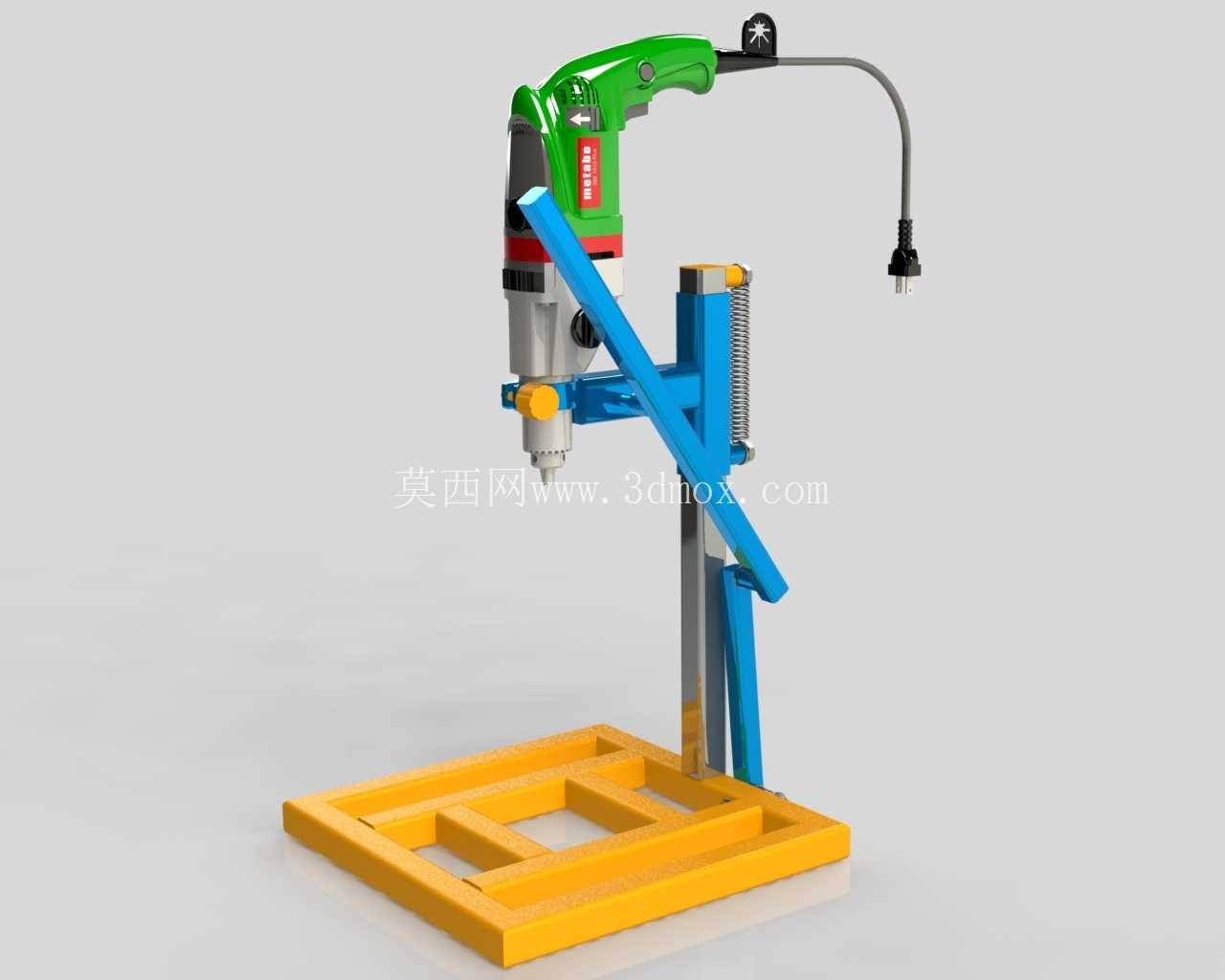

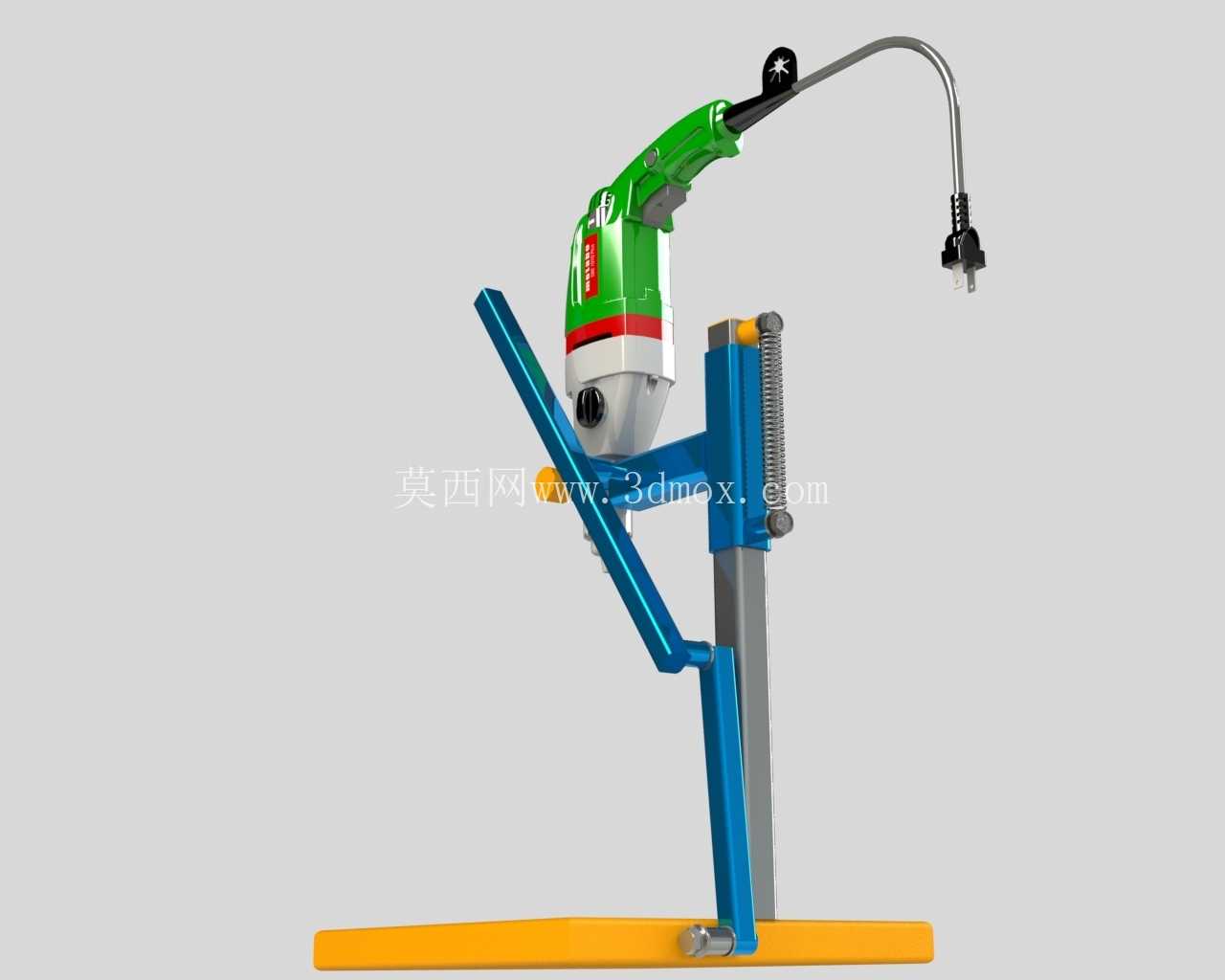

从功能特性来看，支架底部采用框架式方形底座结构，底座通过镂空筋条设计兼顾支撑稳定性与整体重量控制，作业时可通过底座预留的安装孔位配合螺栓固定在工作台面，也可搭配压铁实现临时放置，底座的支撑面平面度控制在合理范围内，保证钻孔作业时工件放置平稳，不会出现晃动偏移。垂直导向立柱采用圆柱光轴结构，表面做硬化处理降低滑动摩擦阻力，立柱与底座的连接采用过盈配合加锁紧螺钉固定，保证立柱与底座平面的垂直度，避免进给过程中出现偏摆。滑动进给组件采用蓝色杠杆式压杆结构，压杆通过铰接点连接滑动支座，操作人员下压压杆即可带动电钻安装座沿垂直立柱向下进给，松开压杆后，套在立柱上的复位弹簧会带动滑动座自动回升复位，弹簧的预紧力可通过顶部的调节螺母调整，适配不同重量的手电钻安装需求，避免回升速度过快或复位不到位的问题。电钻安装座采用抱箍式锁紧结构，可适配不同握把直径的常见手持电钻，抱箍内侧增设橡胶防滑垫，既可以避免锁紧时刮花电钻外壳，也能增大摩擦力防止钻孔过程中电钻出现转动或下滑，安装座上预留的深度标尺位可搭配标尺实现钻孔深度的精准控制，满足盲孔加工的深度要求。

设计过程中优先考虑了通用性与操作便捷性，整体结构没有复杂的传动部件，所有铰接点都采用标准销轴连接，方便后期维护更换易损件，压杆的握持位置做了加长处理，操作人员施加较小的下压力即可实现稳定进给，符合人体操作的发力角度，长时间作业也不易产生疲劳。支架的整体外形尺寸控制在紧凑范围内，底座长宽约为300mm见方，垂直立柱高度约为400mm，最大进给行程约为100mm，安装后整体占用工作台面空间小，适合空间有限的加工工位使用，同时可拆卸式的结构设计也方便收纳转运，适配流动作业的现场加工需求。

实际使用过程中，该支架可完成木材、薄铝板、塑料板、薄钢板等常见材料的垂直钻孔作业，相比手持操作，钻孔的位置精度可提升至0.2mm以内，孔的垂直度偏差可控制在1°以内，能满足大部分常规零件的钻孔加工要求，对于没有条件配备专业台钻的小型加工点、维修门店、个人DIY场景来说，是成本极低且实用性极强的辅助工装。结构设计上规避了复杂的铸造件，大部分零件采用标准型材与钣金加工件制作，加工难度低，制造成本可控，滑动部位的润滑槽预留设计可方便日常加注润滑脂，延长滑动副的使用寿命，所有棱角位置都做了倒角处理，避免安装使用过程中出现划伤操作人员的风险。
