线棒式多层斜坡物料周转料架结构

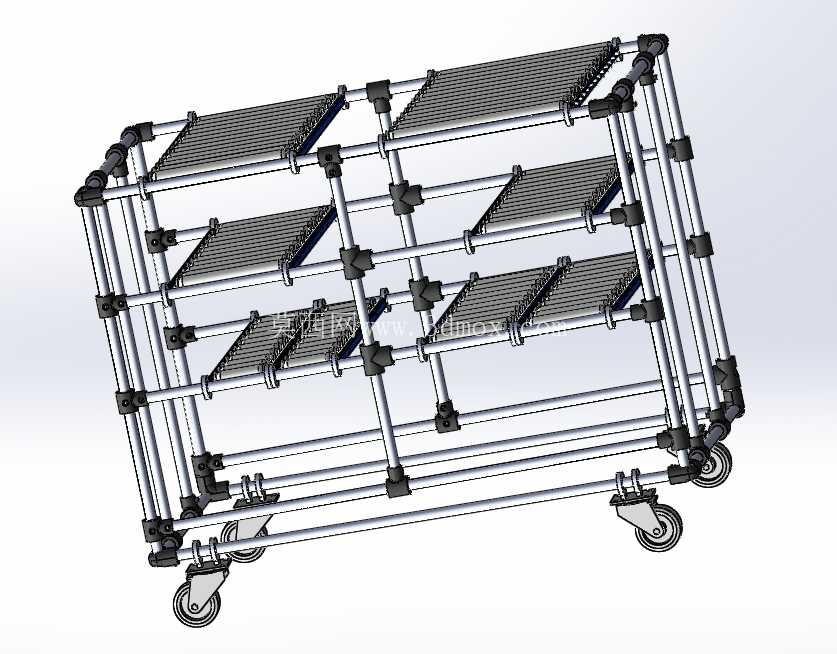

　　这款线棒结构的斜坡式物料架，是面向生产车间工序间物料转运、工位旁物料暂存场景设计的工位器具，在离散制造的装配线、机加工序旁的应用十分普遍，尤其适合小尺寸零部件、盒装标准件、待加工半成品的先进先出存放需求。从结构设计逻辑来看，整体框架采用标准直径的线棒管材搭配黑色塑料紧固件拼接而成，这种连接方式的优势在于无需焊接，现场可根据实际存放物料的尺寸、工位的空间边界灵活调整层间距、整体长宽尺寸，后期改造迭代的成本极低，不需要额外的机加工设备就能完成结构改动。底部配置的四个万向脚轮中，两个带刹车止动结构，既可以满足跨工序的短距离物料转运需求，停靠在工位旁时踩下刹车即可保证架体稳定，不会因为取放物料的外力出现滑移。

　　三层倾斜布置的置物层是整个结构的核心功能区，每层的倾斜角度经过实际验证，控制在物料依靠自重就能顺畅下滑的区间，角度过小会出现物料卡滞无法滑动到取料端的问题，角度过大则会导致物料下滑速度过快产生碰撞磕碰，甚至冲出置物层。每层置物面采用密集排布的流利条作为滑动承载面，流利条的滚轮转动阻力小，即使是重量稍大的塑料周转箱、金属料盒，也能依靠自重从补料端顺滑滑动到靠近操作人员的取料端，完全符合物料先进先出的管理要求，避免早入库的物料长期积压在料架深处出现过期、锈蚀或者遗漏使用的问题。

　　从安装边界来看，整体架体的宽度控制在常规单人操作的可及范围内，操作人员站在取料侧不需要探身过大距离就能拿到最内侧的物料，高度方向的三层布置也符合人体工程学的取放高度，最下层距离地面预留足够的脚轮安装与转动空间，不会出现推行过程中脚轮磕碰架体主框架的问题，最上层的高度也控制在普通身高操作人员站立时抬手就能完成补料的区间，不需要额外借助登高梯具，减少操作过程中的安全隐患。架体的边角位置的线棒端头都配置了端盖，避免管材切口的毛刺划伤操作人员，所有紧固件的锁紧方向都朝向架体内侧，不会在架体外表面留下突出的棱角，减少车间内人员走动、物料转运过程中的磕碰风险。

　　在实际生产场景中，这类斜坡料架既可以作为独立的周转车在不同工序间转运分装完成的零部件，也可以多台拼接在装配线旁作为线边仓使用，根据不同物料的存放需求，还可以在置物层上加装分隔条，将每层置物面分割成不同宽度的储物格，用来分类存放不同型号的小零件，避免不同规格的物料混放导致的装配错件问题。结构设计上没有多余的冗余部件，整体自重较轻，单人就能轻松推行转向，线棒表面的塑层具备一定的耐磨、防腐蚀能力，在车间常见的少量油污、切削液溅射的环境下也能长期使用，不会出现表层脱落锈蚀的问题。每层置物架的承重经过受力校核，框架的竖向支撑管对应每层置物层的受力点位置都布置了横向加强连接杆，避免满载情况下置物层出现中部下弯变形，保证流利条的滑动面始终保持平直，让物料滑动过程全程顺畅无卡滞。脚轮的安装座采用加厚的金属连接件与线棒框架锁紧，相比普通塑料连接座的承重能力更强，即使满载状态下推行也不会出现连接部位断裂、架体倾斜的问题。
