车间立式板件分类存放板架设施结构

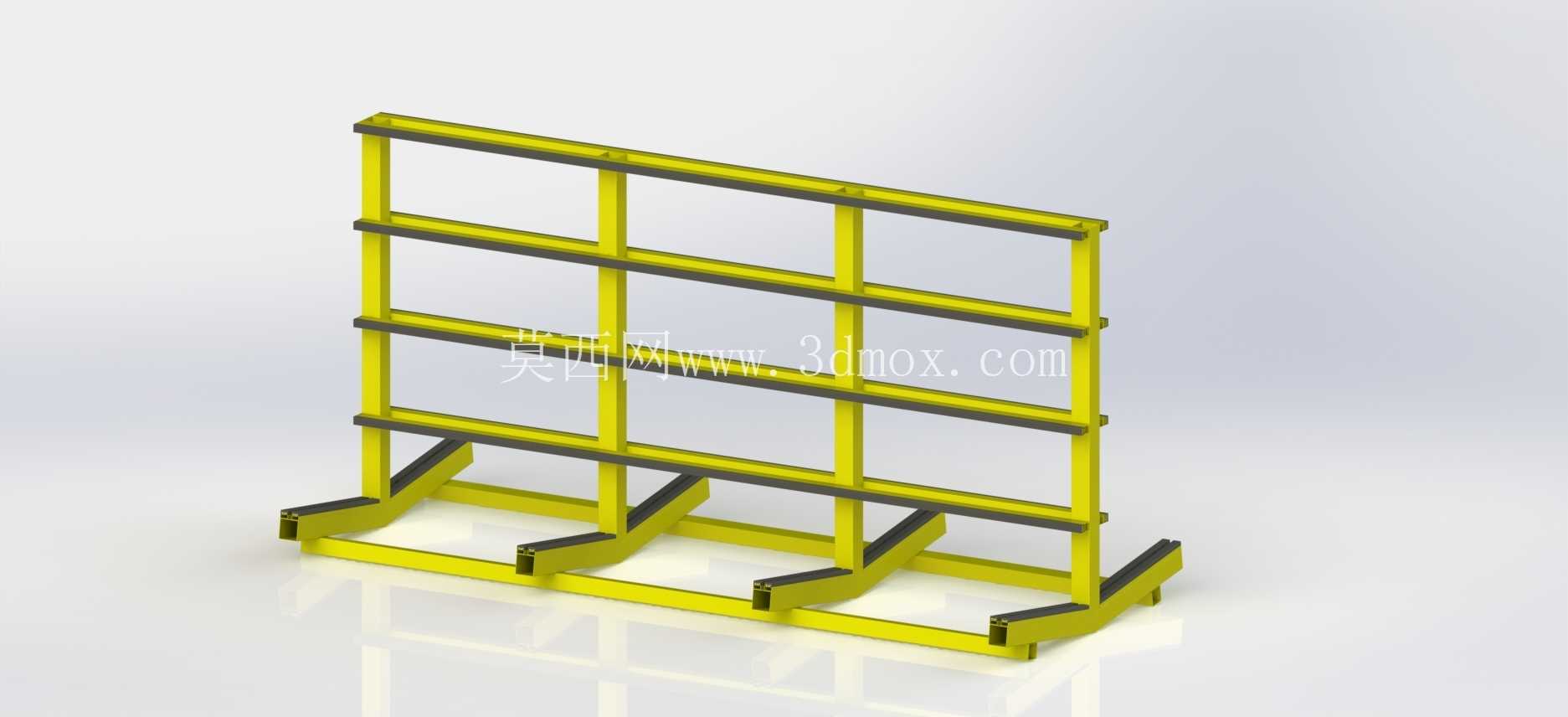

　　这套板架设施的设计初衷，是解决生产车间内长条板件、薄板类物料立式存放易倾倒、存取效率低、占用地面空间过大的痛点，常见应用场景涵盖五金加工车间板材暂存区、仓储物流的板类货品分拣位、装配线旁的待装板件周转区，也可适配成品板材的发货前临时码放需求。从结构设计逻辑来看，整体采用框架式受力结构，底部设置四个向外延伸的支撑脚，每个支撑脚都做了加宽的落地接触面，配合底部横向连接的承重梁，让整个架体在满载状态下不会出现侧翻风险，支撑脚与地面接触的位置预留了膨胀螺栓安装孔，可根据现场地面条件选择是否做地脚固定，若放置在平整的环氧地坪上，依靠架体自重与底部防滑垫即可满足稳定放置要求。

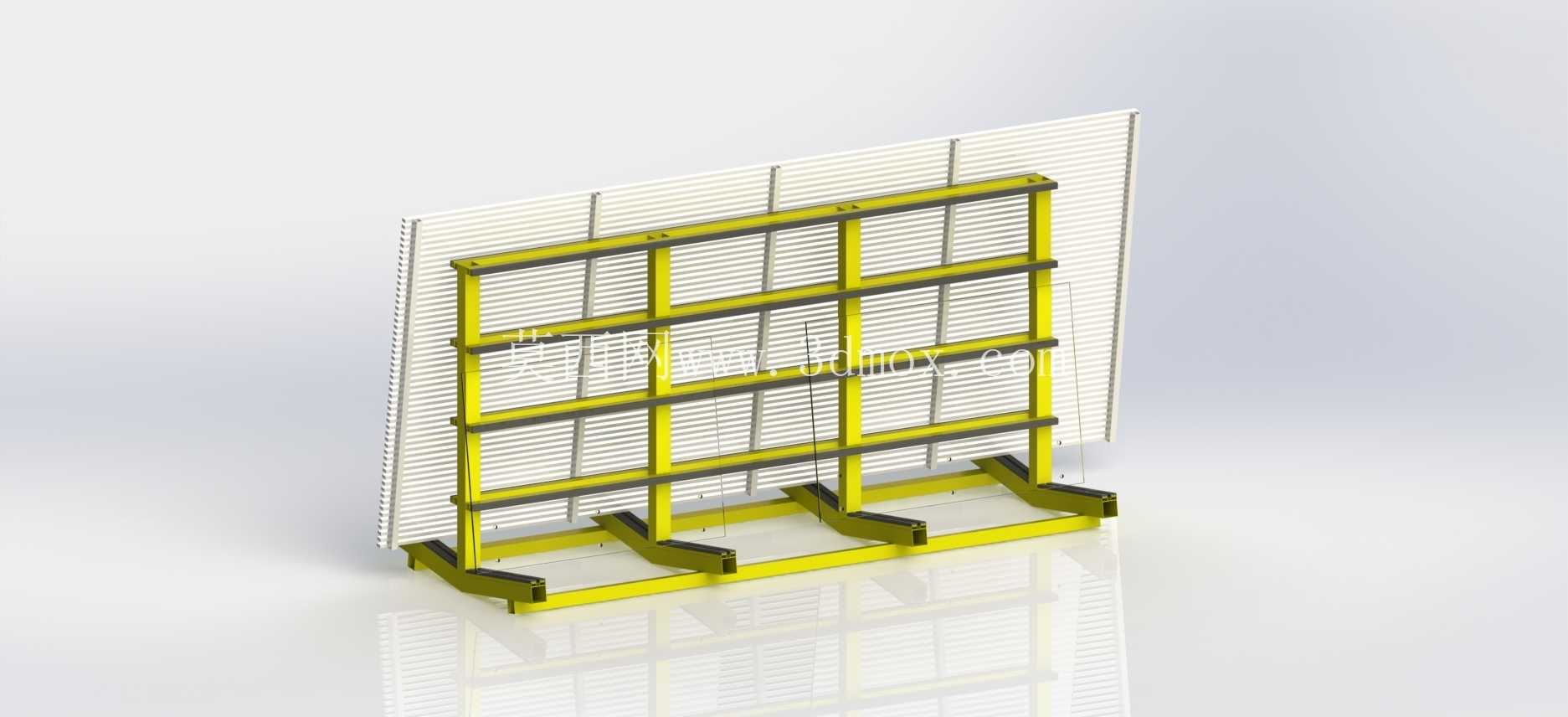

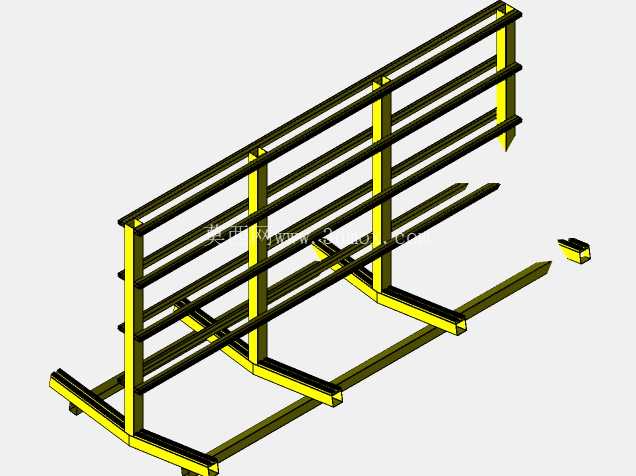

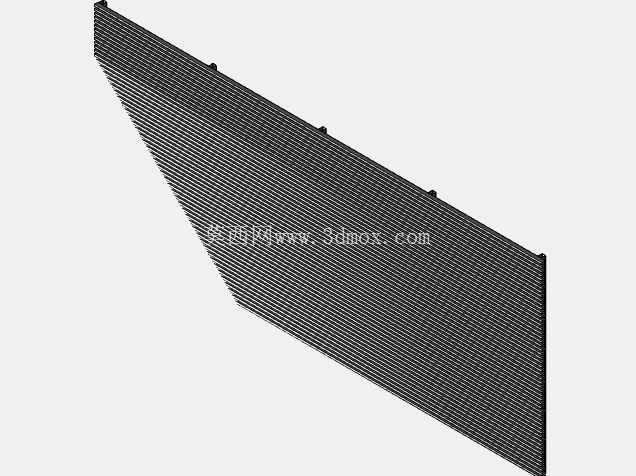

　　架体的主体竖向框架采用等距排布的立柱结构，立柱之间通过多层横向横梁做刚性连接，每层横梁的间距可根据存放板件的厚度、高度做灵活调整，横梁上预留的标准安装孔位可适配不同规格的挡条，避免存放的板件从架体侧面滑出。架体背部设置的整面格栅式挡板，一方面可以对靠放的板件起到后部限位作用，防止板件向后倾倒，另一方面格栅结构不会遮挡视线，作业人员可以从架体正面直接观察到每一块板件的存放位置，无需绕到架体后方查找物料，同时格栅的镂空结构也能减少架体整体自重，降低材料成本。

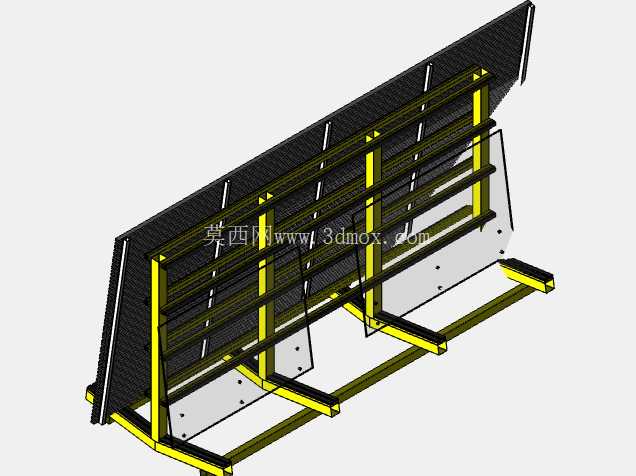

　　在功能设计上，架体的靠放面做了10度左右的倾角设计，板件靠放在架体上时会自然向架体方向倾斜，不需要额外的捆绑固定就能保持稳定，单格存放位的宽度经过优化，既可以单块存放大尺寸的整板，也可以多块叠放小尺寸的板件，每个存放位之间没有设置固定的分隔条，可根据存放板件的实际宽度灵活调整占用空间，不会出现空间浪费的情况。从安装边界尺寸来看，架体整体宽度控制在3米以内，深度不超过0.8米，高度适配常规车间的层高，不会碰到车间顶部的照明管线与消防设施，架体底部的支撑脚突出主体框架的长度不超过0.2米，不会占用过多的通道空间，架体安装完成后，正面预留的存取操作空间只需要保留1.2米即可满足人工取放板件的作业需求，若配合叉车存取，预留2米的通道宽度即可完成作业。设计过程中充分考虑了不同工况的适配性，若用于存放较重的钢板类物料，可将横梁的壁厚做加厚处理，提升整体承重能力；若用于存放轻质的装饰板材、塑料板类物料，可采用轻量化的型材制作，降低整体制造成本。架体的所有连接位置都采用可拆卸的螺栓连接结构，不需要现场焊接作业，运输过程中可以拆成散件打包，到现场后只需要用常规扳手即可完成组装，后期如果需要调整架体的存放层数或者整体宽度，也可以通过增减横梁、加装延长段的方式完成改造，不需要整体更换架体。

　　在实际使用过程中，这套板架可以有效解决传统平放式板架存取时需要翻找上层物料的问题，立式存放的方式让每一块板件都可以单独存取，不会因为上层物料的遮挡导致下层板件无法取出，同时立式存放也能减少板件之间的挤压摩擦，避免板材表面出现划痕、变形的情况，尤其适合存放表面质量要求较高的装饰板、涂装完成的成品板件。架体表面采用喷塑处理，不同的存放区域可以喷涂不同的颜色做区分，方便车间做5S管理时的物料分类标识，架体的边角位置都做了圆弧过渡处理，避免作业人员存取物料时被尖锐边角划伤，符合车间安全生产的相关要求。
