杠杆式法兰连接蝶阀三维结构设计

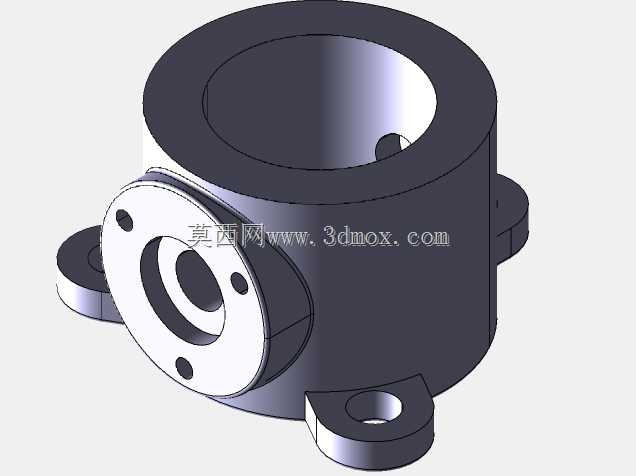

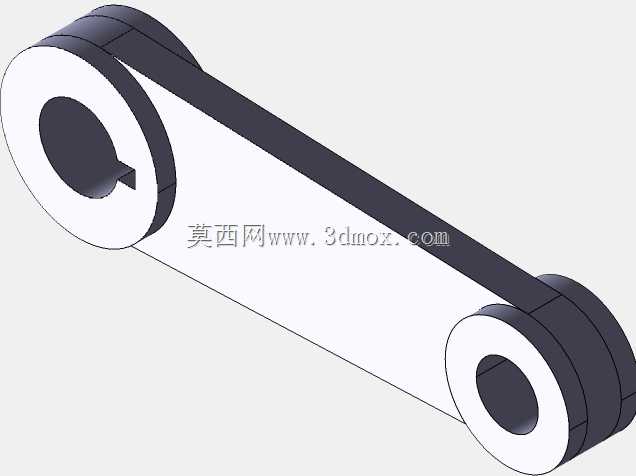

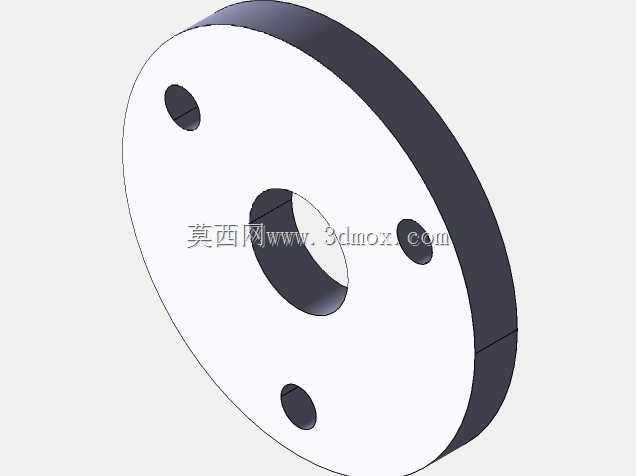

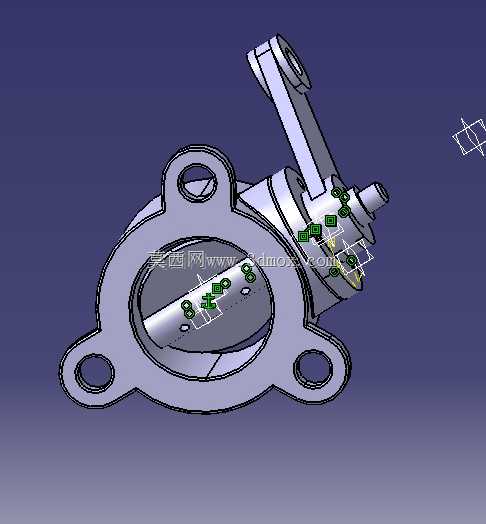

该结构主要应用于工业流体输送管路系统中，可适配给排水、油气输送、化工介质输送等多种工况的管路通断与流量调节场景，作为管路系统的核心控制部件，承担介质截断、节流调节的核心功能。从结构设计逻辑来看，整体采用三耳式法兰作为安装基体，三个安装孔沿法兰盘周向均匀分布，安装时可直接与管路端带对应螺栓孔的配对法兰贴合，通过螺栓穿接完成固定，安装边界与常规同通径法兰管路完全适配，无需额外加工转接结构，现场安装适配性较强。驱动端采用外置杠杆式操作结构，相比常规手柄蝶阀，杠杆结构可放大操作力矩，在面对较高管路压力工况时，操作人员无需借助额外加力杆即可完成阀板的启闭动作，操作力传递路径直接，杠杆与阀杆的连接部位采用扁方加紧固件锁止的结构，可消除传动间隙，避免操作过程中出现空行程，保证阀板转动角度与操作动作的同步性。阀板与阀座的密封面采用偏心贴合设计，启闭过程中阀板密封面与阀座无持续摩擦，可有效降低密封件的磨损速率，延长密封结构的使用寿命，同时降低启闭过程的操作阻力。阀杆与阀体的配合部位设置有多层密封结构，可避免管路内介质沿阀杆配合间隙向外泄漏，满足中低压管路的密封要求。整体结构的外形轮廓以法兰盘为基准向外延伸，杠杆操作端的转动空间预留充足，安装时需在阀体侧方预留对应杠杆摆动的操作空间，避免与周边管路、支架结构产生运动干涉。建模过程中对所有配合面的公差带进行了对应预留，法兰密封面的平面度、阀杆与轴套的配合间隙、阀板转动的同轴度均按照实际加工装配要求进行了结构约束，可直接用于后续的工程图导出、装配干涉校验以及工况模拟分析，也可作为同类型阀门结构优化设计的参考基准，帮助设计人员快速验证不同杠杆比、不同密封结构形式下的操作力矩与密封性能表现。
