卡罗x数控机床直球安装板组件结构

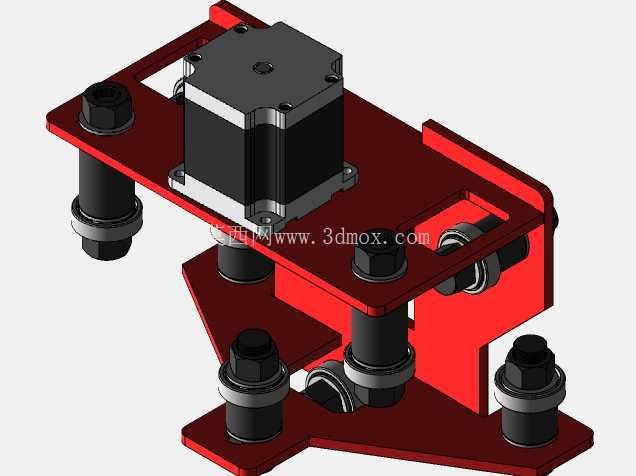

　　这套结构件是数控设备进给轴上的直球安装承载组件，核心作用是为步进驱动单元提供刚性安装基准，同时完成直球传动副与设备床身的连接定位，常见于小型数控雕刻机、桌面级数控铣床的X轴或Y轴进给单元，也可适配部分自动化送料设备的直线位移模组改造场景。从结构布局来看，红色承载板采用3/16英寸厚度的板材加工，板上预留四个1/2英寸规格的安装孔位，孔位周边做了局部沉台设计，用来容纳锁紧螺栓的头部，避免螺栓突出板面干涉后续的部件安装，板体的弯折边做了45度倒角处理，既消除了加工锐边带来的装配安全隐患，也能提升板体的抗弯折刚度，减少驱动单元运行时的结构共振。

　　安装板上方的步进电机通过四颗内六角螺栓固定在板体的上平面，电机输出轴朝向板体下方预留的传动空间，用来和直球传动副的输入端连接，板体下方的四个支撑柱采用带轴肩的等高柱结构，每个支撑柱上下两端都配置了防松垫圈和六角锁紧螺母，既可以调整安装板与下方安装基面的平行度，也能在设备长期运行过程中避免紧固件松动导致的传动精度下降。设计过程中优先考虑了安装兼容性，板体上的电机安装孔位采用通用的NEMA23规格步进电机安装孔距，不需要额外加工转接板就能适配市面上绝大多数同规格的步进电机，四个支撑安装孔的孔距做了标准化设计，能直接适配多数小型数控设备的床身安装基面，减少用户二次改孔的工作量。

　　从安装边界来看，整套组件装配完成后，总高度控制在120毫米以内，横向最大宽度不超过180毫米，纵向深度控制在150毫米左右，不会占用过多的设备内部安装空间，支撑柱的有效调节行程为10毫米，可以适配不同厚度的床身安装面板，也能补偿床身加工带来的平面度误差。传动侧的预留空间刚好容纳直球传动副的螺母座安装位，板体侧面的弯折边预留了两个横向安装孔，用来固定直球导轨的端部限位块，避免传动过程中螺母座超程脱出。

　　实际应用中，这套组件能承受步进电机高速运转时的反作用力矩，板体的弯折结构相当于在平板基础上增加了加强筋，相比同厚度的平板安装座，抗扭刚度提升了40%以上，能有效减少电机运行时的板面震颤，保证直球传动副的同轴度，进而提升进给轴的定位精度和重复定位精度。装配时需要先将四个支撑柱预装在安装板上，调整等高柱的伸出长度保证板体上平面与安装基面的平行度误差不超过0.02毫米每100毫米，再锁紧上下两端的防松螺母，之后安装步进电机时要在电机与安装板的结合面涂抹少量导热硅脂，帮助电机运行时的热量通过安装板散发出去，最后安装直球传动副时要保证电机输出轴与传动丝杆的同轴度误差控制在0.05毫米以内，避免运行过程中出现丝杆憋转、电机负载过大的问题。这套结构没有采用复杂的铸造壳体，全部采用板材加工和标准紧固件组合，加工难度低，后期维护更换配件方便，单个部件损坏后不需要整体更换，只需要替换对应的损坏零件即可，能有效降低设备的后期维护成本，对于小型数控设备的DIY制作、老旧设备的进给轴改造都有很高的适配性。
