台式立式小型台钻结构三维设计

项目分类:机床 发布时间:2026-07-14 ID:1197350
  • 台式立式小型台钻结构三维设计
  • 台式立式小型台钻结构三维设计
  • 台式立式小型台钻结构三维设计
  • 台式立式小型台钻结构三维设计

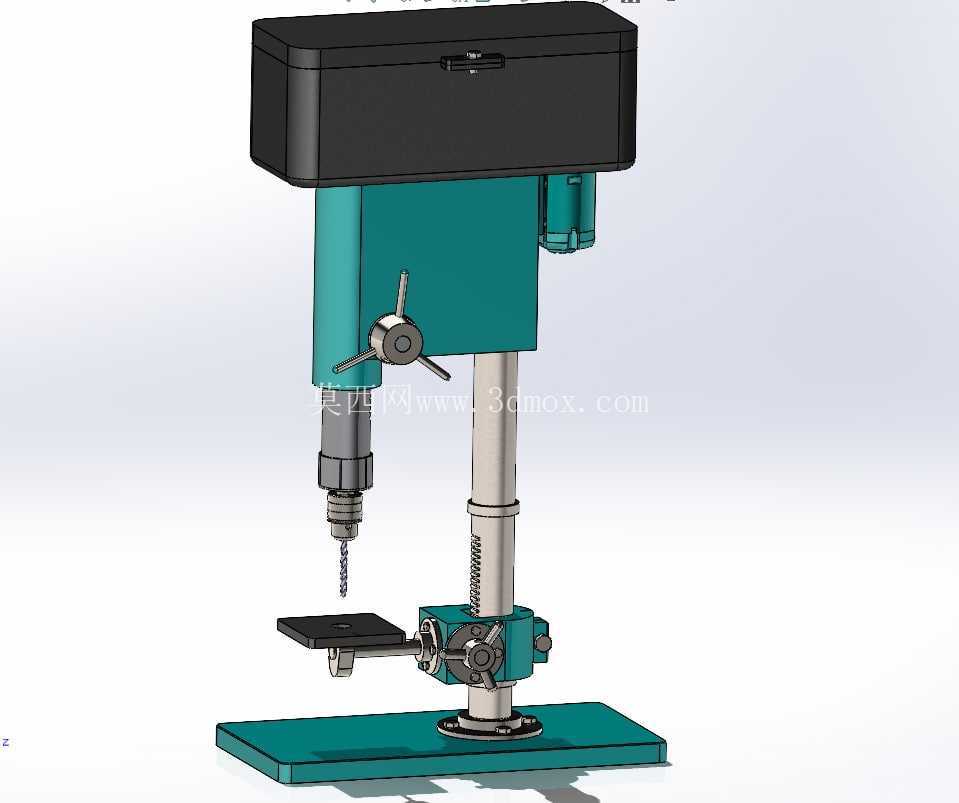

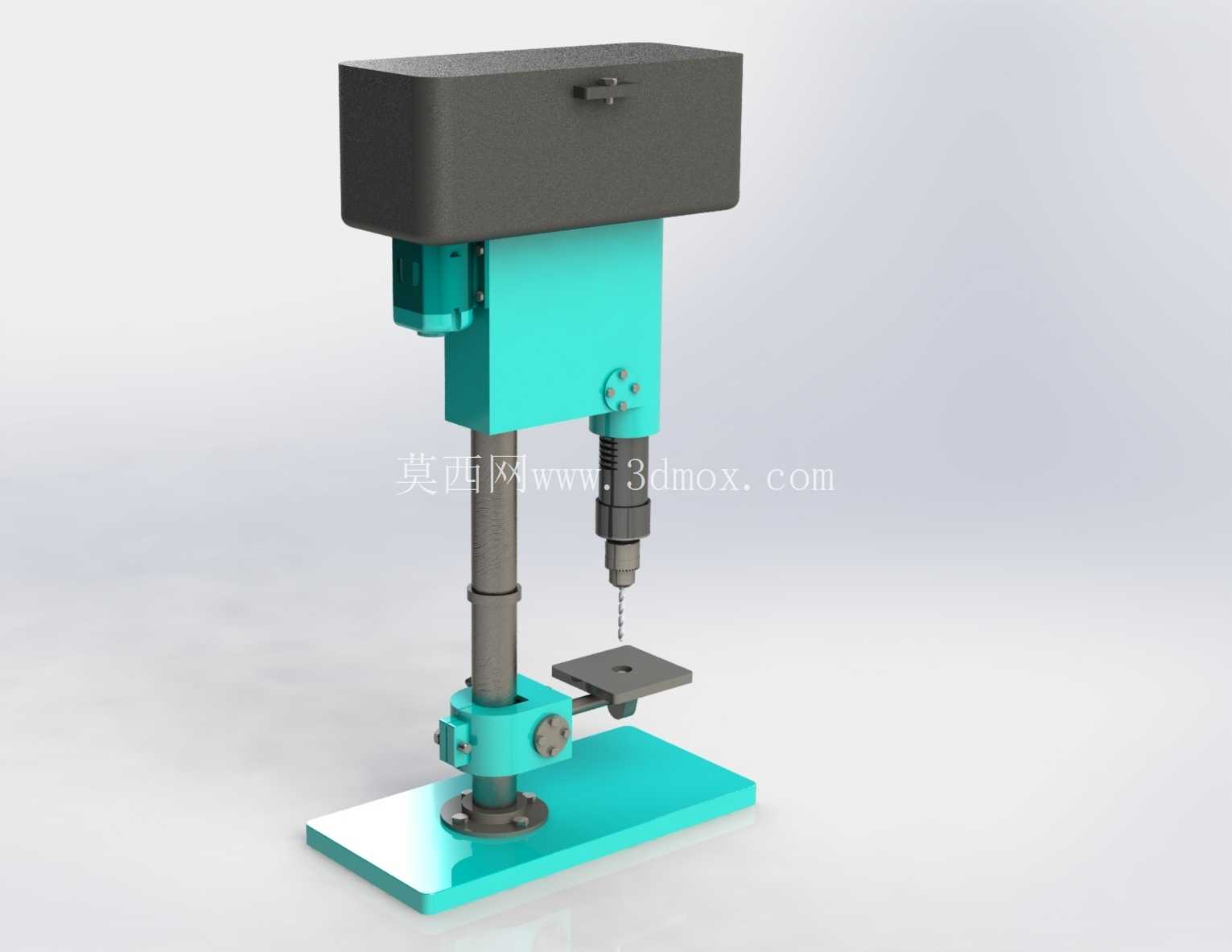

  这款台式钻床的三维结构设计,完全围绕小型加工场景的实际使用需求搭建,日常在五金维修工位、小型零件加工班组、教学实训车间里,这类设备是钻孔工序的核心工装,承担着小型金属件、非金属件的钻孔、扩孔、铰孔甚至轻量攻丝作业,相比大型摇臂钻或者数控钻床,它的占地空间极小,对安装场地的承重、供电要求都很低,普通的水泥工作台面就能完成固定安装,不需要额外做复杂的地基预埋。从结构组成来看,整套模型完整还原了台钻的动力传递、进给调节、工件支撑、机架固定四个核心模块,底部的铸铁底座是整台设备的安装基准,平面度设计要求控制在0.05mm每百毫米范围内,底座上预留的T型槽可以用来固定平口钳或者简易工装夹具,安装孔位的边界尺寸按照常规台式设备的通用规格设计,四个固定孔的中心距适配市面上多数标准工作台的安装孔位,不需要额外打孔改造就能直接部署。

  立柱部分采用圆柱形光杆加齿条的组合结构,表面做了高频淬火处理提升耐磨性能,主轴箱可以沿着立柱上下滑动调整作业高度,调整到位后通过侧边的锁紧手柄完成固定,这个锁紧结构的设计采用了偏心凸轮锁紧原理,操作时只需要扳动手柄就能完成抱紧,不需要反复拧动螺栓,能大幅缩短高度调整的辅助时间。主轴箱内部的传动结构采用了齿轮齿条配合皮带轮的减速方案,电机输出的动力经过皮带轮一级减速后传递给主轴齿轮组,带动主轴做旋转切削运动,进给操作通过主轴箱侧面的三辐手轮完成,手轮连接的小齿轮和主轴套筒上的齿条啮合,转动手轮就能控制主轴带着钻头做垂直方向的进给运动,手轮上的刻度盘可以直接读出进给深度,精度可以控制到0.1mm级别,方便操作人员控制钻孔深度,避免钻穿工件或者深度不足。

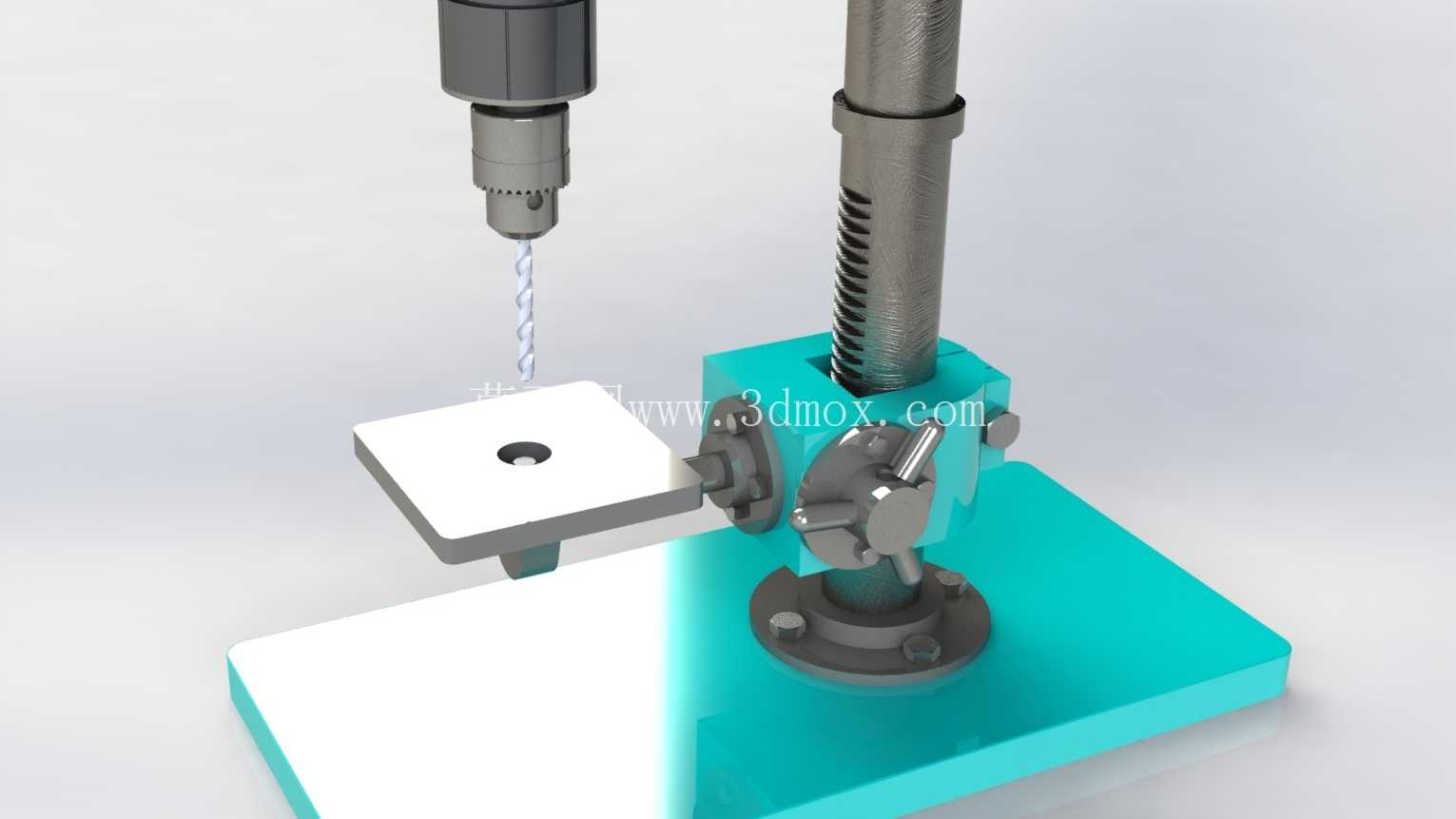

  工作台部分设计成可升降可翻转的结构,通过支架上的锁紧机构固定在立柱上,既可以沿着立柱上下移动调整和主轴的距离,也能绕立柱旋转调整角度,甚至可以倾斜一定角度来完成斜孔加工,工作台面上同样预留了T型槽用来装夹工件,对于小型零件的加工来说,这种可调式工作台能适配更多异形工件的装夹需求,不需要额外制作复杂的专用工装。设计过程中特意对各部件的运动干涉做了反复校验,主轴在全行程上下移动时不会和工作台、立柱发生碰撞,主轴箱沿着立柱滑动到最低位置时,依然保留足够的安全距离,不会碰到底座平面;皮带轮的防护外罩完全覆盖旋转部件,避免作业过程中衣物或者工具卷入传动结构,符合常规机械设备的安全设计要求。

  从安装边界来看,整台设备的最大外轮廓尺寸控制在长450mm、宽280mm、高700mm范围内,作业时主轴中心到立柱表面的距离(也就是最大钻孔跨距)为180mm,主轴的最大行程为100mm,能满足最大直径13mm的钢材钻孔作业需求,完全覆盖小型加工场景的常规钻孔工序。这套结构设计没有冗余的复杂部件,所有的调节结构都布置在操作人员伸手可及的位置,操作逻辑符合一线操作人员的使用习惯,日常维护时只需要定期给立柱、主轴套筒、齿轮齿条部位加注润滑脂,检查皮带的张紧度就能保证设备正常运行,维护成本极低。在建模过程中,每个零件的配合公差都按照实际加工要求做了预留,比如主轴和套筒的配合采用H7/h6的间隙配合,保证主轴转动灵活同时不会有过大的径向窜动,齿轮齿条的啮合间隙控制在0.1-0.2mm之间,既保证传动顺畅,也不会因为间隙过大导致进给时出现窜动影响钻孔精度,锁紧机构的偏心量设计经过反复调整,保证锁紧后不会因为设备振动出现松脱,同时锁紧操作的力度控制在普通人单手就能完成的范围,不需要借助额外工具。
