手动轮驱动台式压铸成型工装设备结构

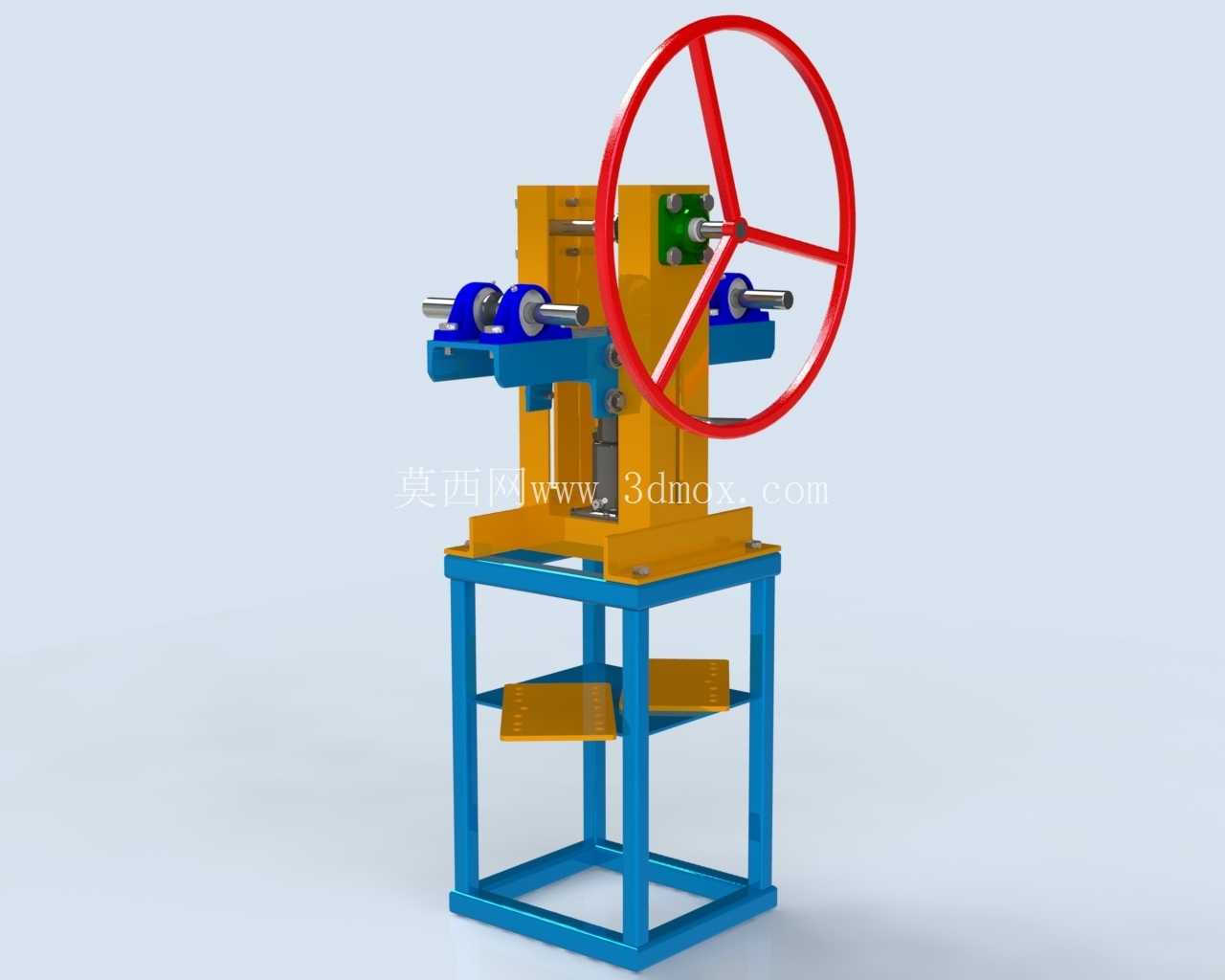

　　这套手动驱动的台式压铸作业工装，主要面向小批量有色金属压铸件的试制、维修补件以及教学实训场景，在小型五金加工工坊、职业院校机械实训车间、产品打样工作室这类没有配置大型全自动压铸生产线的场地中，能够完成低熔点合金的简易压制成型作业，不需要外接液压站、气源或者大功率电源，仅依靠操作人员转动手轮即可完成合模、施压、开模的全流程动作，对场地配套条件的要求极低。从结构布局来看，设备采用方管焊接的一体式蓝色框架底座，底座下部设置两层置物搁板，可临时存放压铸模具配件、润滑耗材以及待加工的坯料，底座上部的安装台面预留了通用的螺栓固定孔位，能够适配不同尺寸的小型压铸模架安装需求，整体安装边界控制在占地0.8平方米以内，不需要做专门的设备基础固定，放置在常规承重工作台面或者平整水泥地面上即可投入使用。

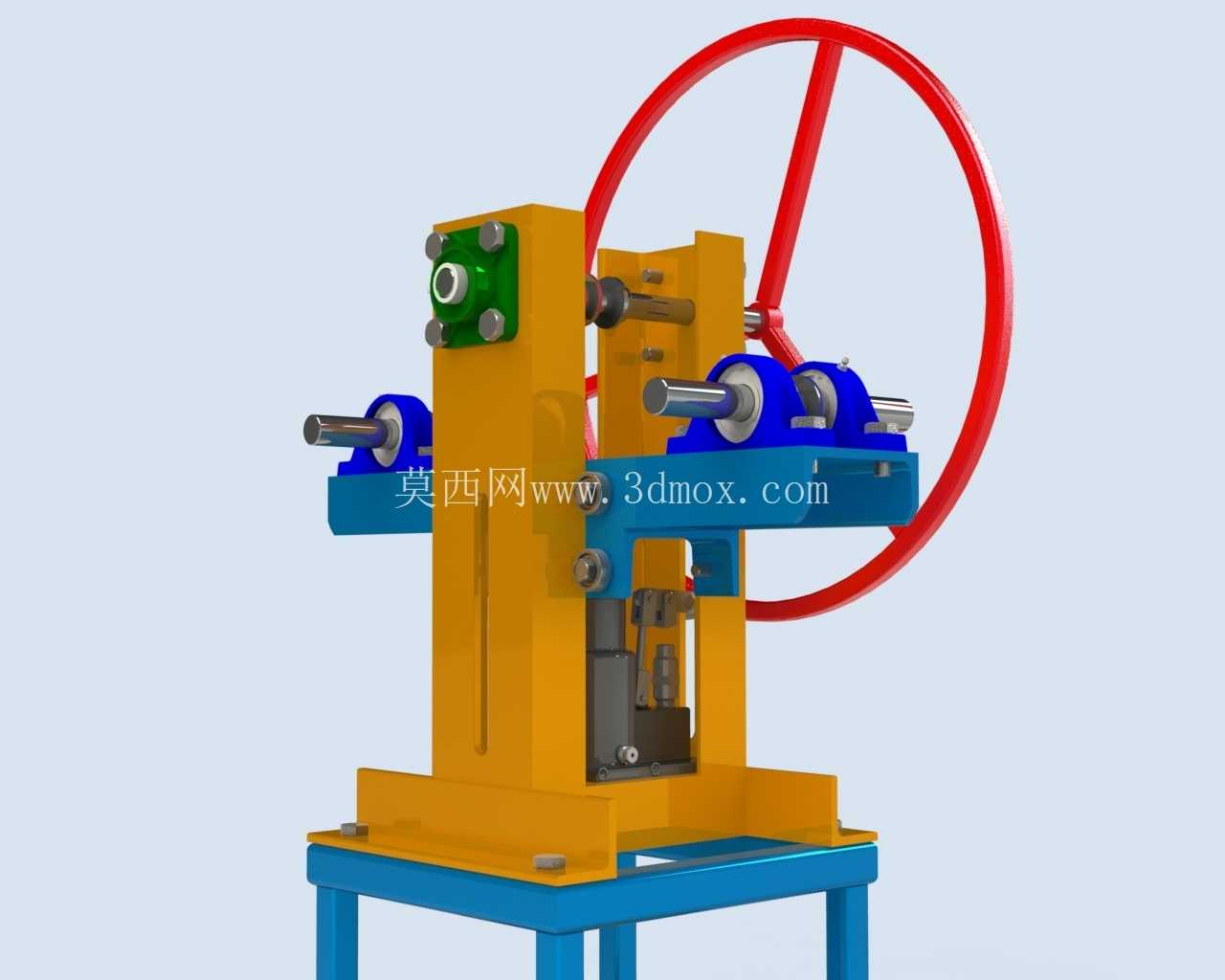

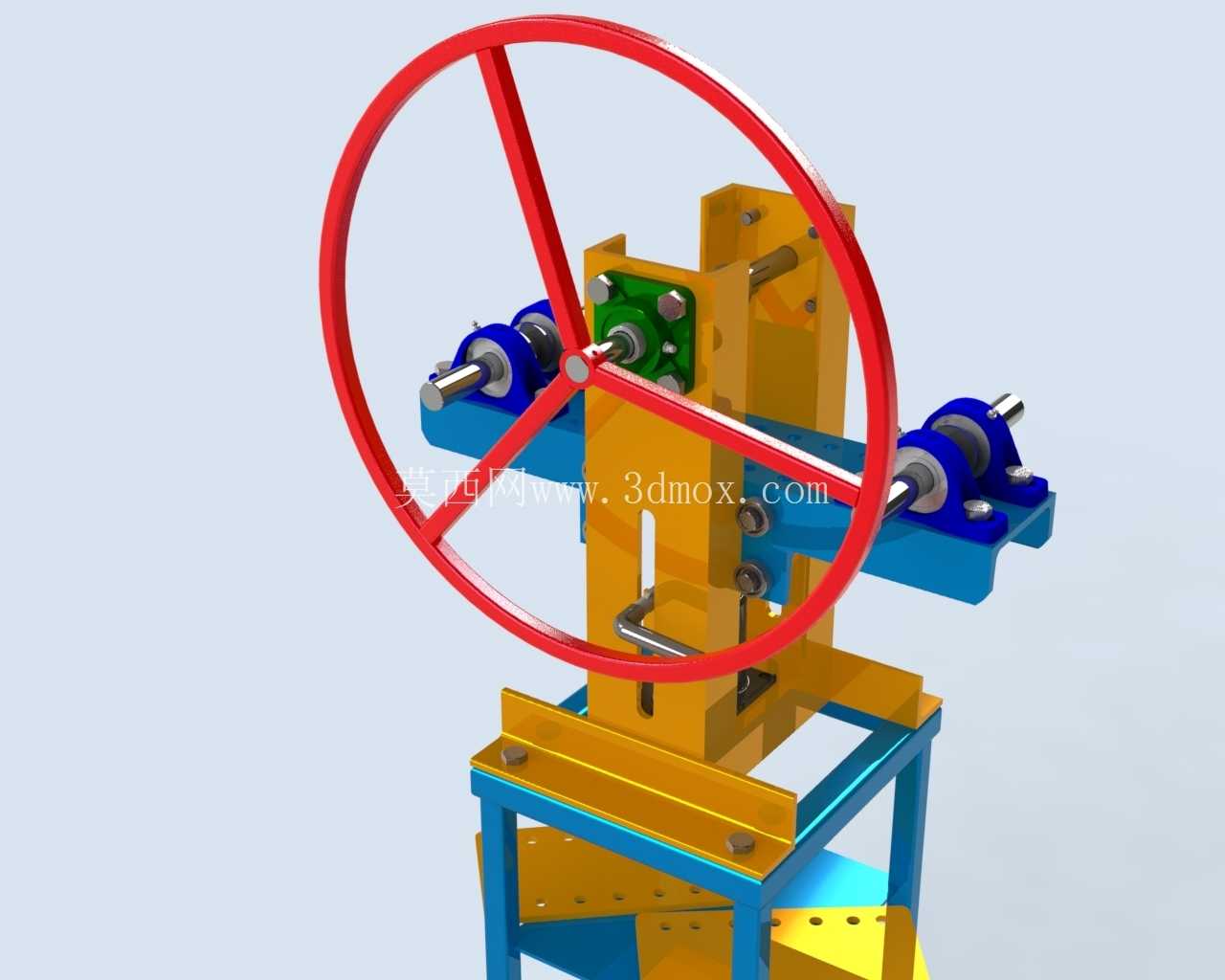

　　上部的核心执行单元采用橙色立式机架作为承载主体，手轮通过横向传动轴与内部的曲柄滑块机构连接，操作人员转动红色大直径手轮时，传动轴将旋转扭矩转化为压头的垂直直线运动，手轮的大直径设计能够有效降低操作时的输入力，即便是没有经过长期力量训练的操作人员，也能通过手轮的力臂放大作用获得足够的合模压力，满足小型锌合金、铝合金压铸件的成型压力要求。两侧的蓝色滑动导向座承担压头的运动导向功能，导向座内部配置铜质滑动衬套，能够保证压头上下运动的同轴度，避免压合过程中出现偏载导致的模具损伤或者铸件飞边超差问题，导向座的安装位置可通过侧面的锁紧螺栓进行横向调节，适配不同宽度的模架安装需求。

　　设计过程中优先考虑了手动操作的安全性与维护便捷性，所有传动部件均设置在立式机架的内部腔体中，外部仅露出操作手轮与执行压头，避免操作人员衣物卷入传动结构的风险；手轮与传动轴的连接位置设置了安全销，当压头受力超过设计阈值时安全销会先行剪断，防止过载导致的传动部件损坏或者模具崩裂。设备的整体高度控制在1.4米左右，操作手轮的中心高度距离地面1.1米，符合成年人站立操作的人体工程学尺寸，长时间作业也不容易产生肢体疲劳。从实际使用的角度来看，这套工装区别于大型全自动压铸设备的高投入、高能耗特点，它的结构简单可靠，日常维护仅需要定期给导向衬套、传动曲柄加注润滑脂即可，没有复杂的电控、液压元件，故障率极低，非常适合小批量定制化压铸件的生产场景，比如小型五金饰品、渔具配件、仪器仪表结构件的小批量加工，不需要提前进行复杂的设备调试，更换对应模具之后即可快速切换生产品类。

　　在三维建模过程中，所有的方管型材、板材焊接位置、紧固件连接位置都按照实际加工工艺做了还原，手轮的轮辐结构、导向座的调节槽、机架上的安装孔位都做了等比例建模，能够直接用于指导该类工装的加工制造，也可以作为手动压力加工类设备的结构设计参考模板，帮助设计人员快速理解手动轮驱动类压力设备的力传递路径、结构布局逻辑以及安装尺寸匹配关系，在做同类设备的改型设计时，可以直接复用其底座承载结构、传动转换机构、导向单元的设计参数，根据实际需要的压力参数调整手轮直径、曲柄偏心距以及机架的板材厚度即可，大幅缩短同类型设备的设计开发周期。
