圆形回转式焊接作业承载翻转工装

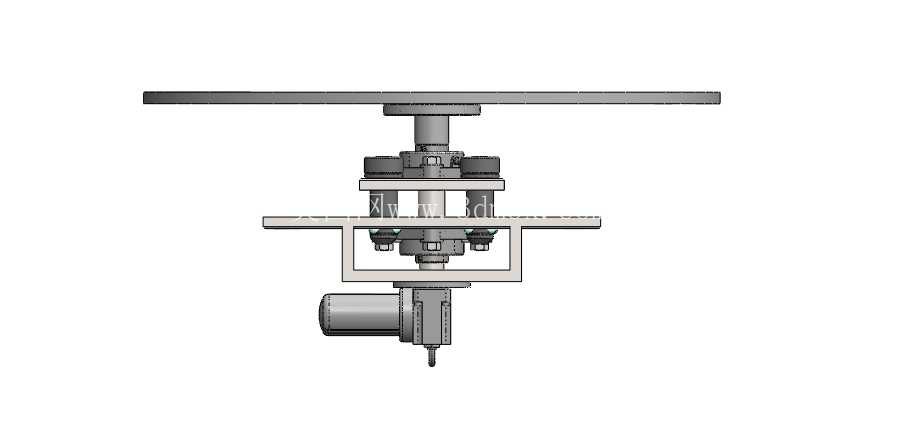

　　在中小直径环形、盘类焊接零部件的批量加工作业场景里，这类回转式焊接承载工装的应用频次极高，不少结构件车间在处理法兰环缝焊接、圆形端盖与筒体组焊、盘类支架多点位焊接工序时，都会搭配这类承载翻转装置来替代人工反复搬动工件调整焊接位置的操作。从结构设计逻辑来看，这套装置采用了下置安装基座+中部回转驱动模组+上部圆形承载盘的分层布局，底部的安装基板预留了标准的螺栓固定孔位，能够直接固定在焊接作业工位的地坪预埋件或者标准焊接工作台台面上，安装边界适配多数车间现有工位的预留尺寸，不需要额外对工位基础做大规模改造。

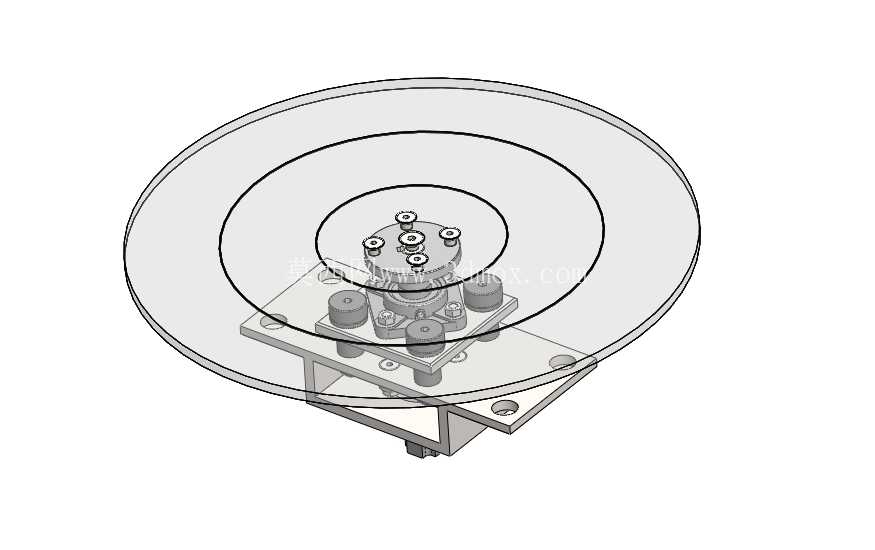

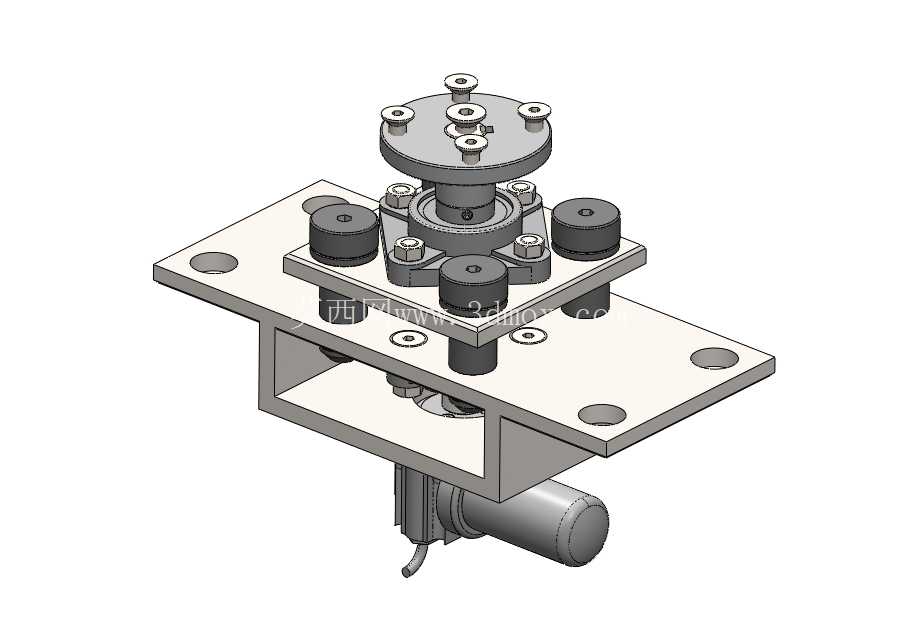

　　中部的回转模组采用了多组支撑滚轮配合中心定位轴的结构，中心定位轴主要承担上部承载盘的径向定位，避免回转过程中出现盘面偏心晃动，周边均匀布置的支撑滚轮则承担主要的轴向载荷，不管是放置薄壁环形工件还是带附加夹具的重型盘类零件，都能保证盘面回转的平稳性，不会出现载荷偏载导致的卡滞问题。上部的圆形承载盘采用了同心圆式的刻度参考线设计，盘面预留了多组T型槽安装位，作业人员可以根据待焊接工件的直径大小，快速调整装夹夹具的固定位置，不需要额外制作适配不同直径工件的专用转接板，模块化的装夹接口能够兼容快速夹钳、气动压紧装置、焊接定位靠山等多种常用装夹配件。

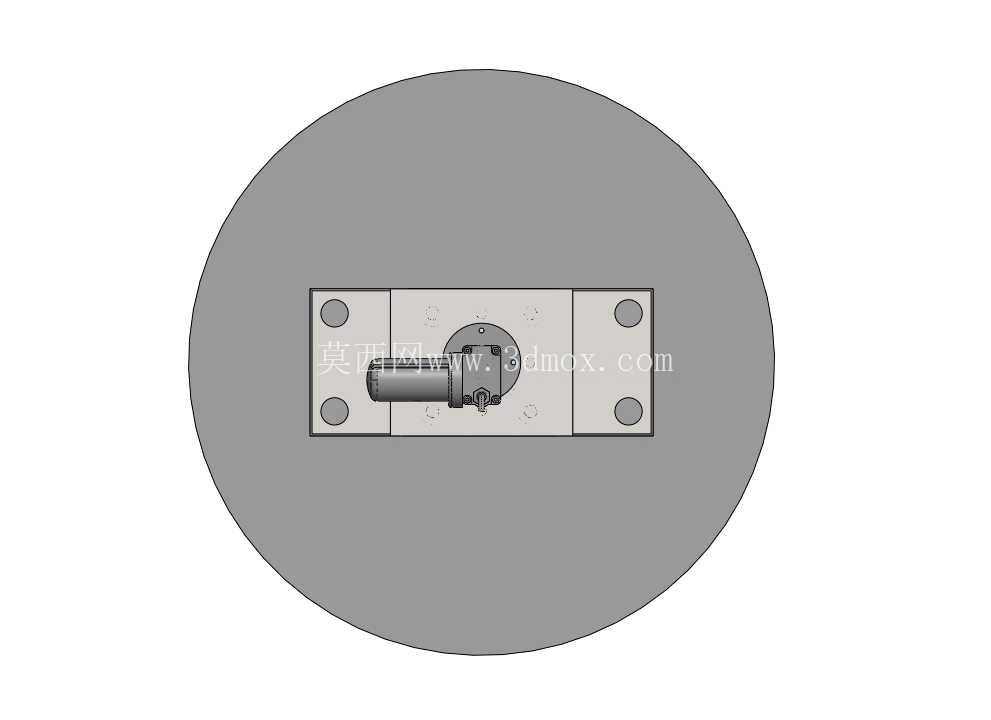

　　这套装置的翻转回转功能并非采用大角度全周翻转设计，而是针对环缝焊接、多点位周向焊接的需求，支持盘面360度水平回转以及小角度的倾角调整，当处理环形工件的外环缝焊接时，作业人员可以锁定盘面倾角，通过脚控或者手控的方式驱动盘面匀速回转，让焊枪保持固定姿态就能完成整圈焊缝的连续焊接，避免人工转动工件时出现的焊缝停顿、焊道成型不均匀的问题；当处理盘类工件背面的焊点或者内侧角焊缝时，只需要调整盘面的倾斜角度，就能让待焊接位置处于最佳的焊接作业视角，不需要作业人员俯身或者探身到工件下方操作，大幅降低长时间焊接作业的疲劳强度。从安装尺寸边界来看，底部安装基板的轮廓尺寸适配常规1.2米×1.2米的标准焊接工位，上部圆形承载盘的直径覆盖了从200毫米到800毫米直径范围的常见盘类、环形焊接工件，承载能力能够满足多数中小型结构件的焊接载荷需求，不会因为工件重量过大出现盘面变形的问题。在实际车间应用中，这类工装还可以和焊接变位机、自动焊接专机搭配使用，作为工件承载的末端执行平台，其中心定位轴的接口可以和标准变位机的输出法兰直接对接，不需要额外设计转接结构，大幅缩短自动化焊接单元的搭建周期。

　　设计过程中特意考虑了焊接作业的恶劣工况，所有回转配合面都做了防焊渣飞溅的遮挡结构，支撑滚轮的安装位置设置了防烫防尘的密封盖板，避免焊接过程中飞溅的焊渣落到滚轮配合面里导致回转卡滞，基座部分的结构采用了型钢焊接后去应力处理的工艺，长期承受交变载荷也不会出现结构变形，保证回转精度的长期稳定性。盘面的同心圆刻度线不仅能辅助工件快速找正，还能在批量焊接相同直径工件时，作为夹具定位的参考基准，减少每次装夹的找正时间，提升批量作业的效率。和传统的固定式焊接工作台相比，这套回转翻转装置不需要作业人员围绕工件走动调整焊接位置，所有需要焊接的点位都可以通过回转盘面转到作业人员面前，尤其是在处理多焊点均匀分布的盘类工件时，能够保证每个焊点的焊接姿态保持一致，有效提升焊接质量的稳定性，减少因为焊接角度不一致导致的虚焊、焊穿等质量问题。
