倾斜式螺旋给料输送设备三维结构

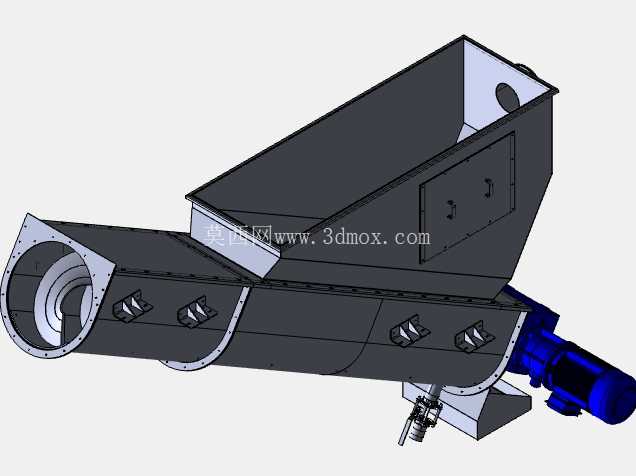

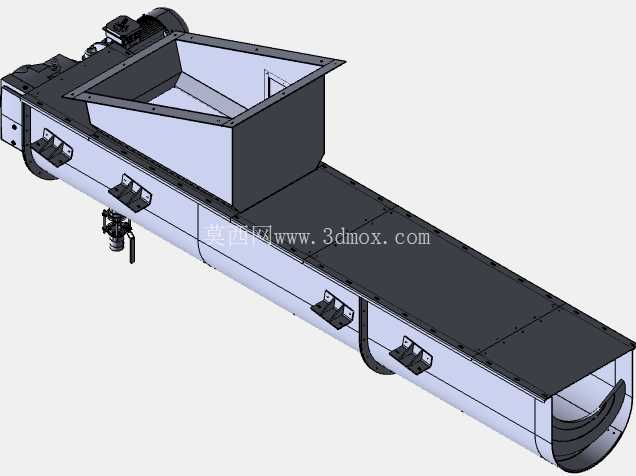

　　在散状物料处理的各类生产场景中，这类倾斜布置的螺旋输送结构是衔接料仓出料与下游工序的核心中转设备，常见于粮食加工、建材配料、铸造砂处理、化工粉体输送等工况，主要承担粉状、颗粒状、小块状散料的密闭式输送任务，避免物料在转运过程中出现撒漏、扬尘问题，相比带式输送更适合短距离、有倾角的密闭给料需求，尤其适配需要控制物料流量、避免物料与外界过多接触的生产环节。从结构设计来看，该设备采用U型输送槽体搭配上部扩大的受料斗结构，受料斗做了大容积敞口设计，能够直接承接上游料仓落下的散料，斗体内部做了倾斜导料面，引导物料顺利进入下方的螺旋输送腔，避免物料在受料段堆积架桥；输送槽体的法兰连接段做了分段式设计，每段槽体之间通过法兰螺栓紧固，既方便加工制造时的板材下料折弯，也便于后期检修时拆分槽体更换磨损的螺旋叶片，槽体侧面预留的检查口盖板可以在设备堵料、卡滞时快速打开清理，无需整体拆解设备。

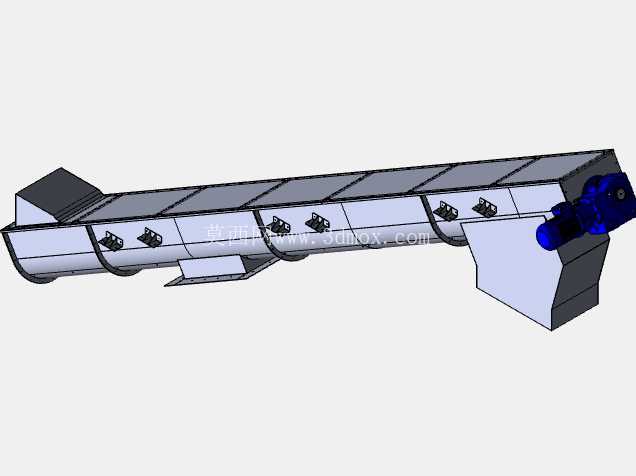

　　驱动端布置在设备的出料侧位置，采用直联驱动的结构布局，驱动单元与螺旋主轴直接连接，减少了链传动、带传动带来的传动损耗与维护点，驱动端的密封结构做了多层填料密封设计，避免细粉状物料从主轴缝隙泄漏到驱动侧，同时也能防止外界水汽、粉尘进入轴承部位影响轴承使用寿命。螺旋叶片采用等螺距实体面型结构，针对常规散料的输送特性设计，叶片边缘与槽体内壁预留了合理的装配间隙，既避免叶片旋转时刮蹭槽体内壁产生异响与磨损，也能减少槽壁残留物料的堆积；槽体底部设置的支撑脚结构做了角度适配设计，能够匹配设备的倾斜安装角度，将设备整体稳定固定在安装基础上，支撑脚的安装孔位做了长圆孔设计，允许安装时微调设备的水平位置与倾斜角度，抵消基础施工带来的尺寸误差。

　　在安装边界方面，该设备的受料斗顶部需要预留足够的进料对接空间，与上游料仓出料口的连接建议采用软连接结构，避免设备运行时的振动传递到料仓结构；出料端的位置需要与下游设备的进料口精准对接，对接高度需要匹配螺旋倾角带来的出料高度差，设备整体的安装倾角不宜超过设计允许的最大值，避免倾角过大导致物料在槽内出现下滑回流，影响输送效率。设计过程中需要重点核算螺旋主轴的挠度，因为倾斜布置的主轴在自重与物料载荷作用下会产生一定的挠曲变形，需要通过合理布置中间吊挂轴承（如果输送长度较长）或者加粗主轴直径来控制变形量，避免叶片刮蹭槽体；同时受料斗的倾角需要大于所输送物料的静堆积角，保证物料能够依靠自重顺利滑入螺旋腔，避免在斗内积料。

　　槽体上设置的多个观察口位置需要避开螺旋叶片的运动轨迹，同时保证操作人员能够直观看到槽内物料的输送状态，日常巡检时可以通过观察口判断物料是否存在堵料、叶片磨损等问题；设备的驱动端需要预留足够的检修空间，方便后期拆卸更换电机、减速机以及密封组件，安装时驱动侧的基础需要做加强处理，承受驱动单元运行时产生的动载荷。这类螺旋输送设备相比其他输送形式，整体结构紧凑，占用的横向安装空间更小，密闭式的槽体结构能够有效控制输送过程中的粉尘外溢，对于车间环境友好，同时可以通过调整螺旋轴的转速来精准控制物料的输送量，适配定量给料的生产需求，在各类需要连续给料的散料处理生产线中都有广泛的应用场景。
