铝型材框架小型皮带输送台结构设计

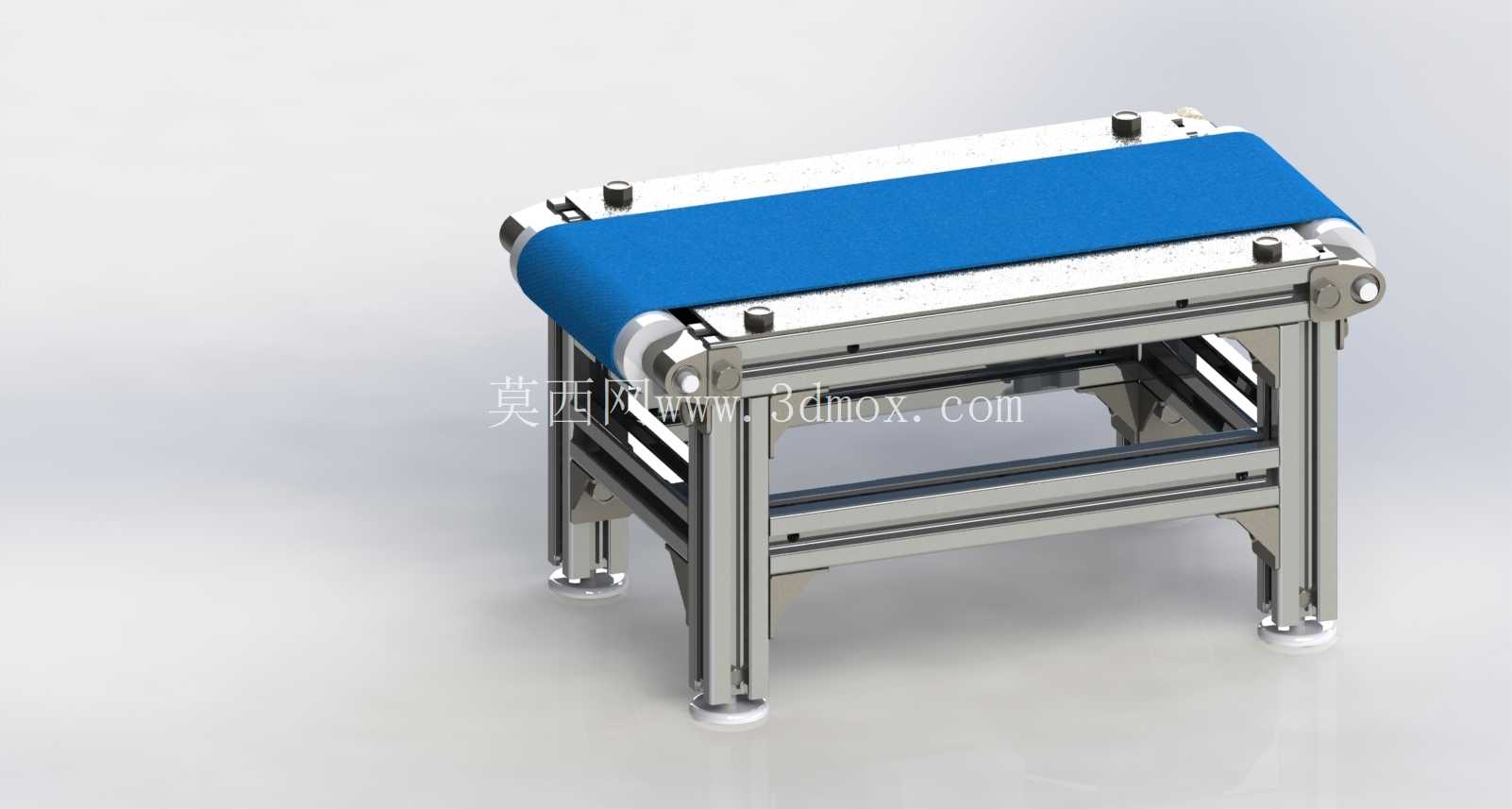

　　这款轻型皮带输送台的三维结构，主要面向小尺寸工件的短距离转运场景，在3C电子零部件装配线、小型五金件加工工序流转、实验室样品传送、教学实训台搭建这类场景中适配性极强，区别于重型矿用、物流分拣用的大跨度输送机，它的定位就是工位间的精准衔接，不需要承担大负载、长距离的输送任务，反而对安装灵活性、台面平整度、运行平稳度有更高要求。从结构组成来看，整体采用工业铝型材作为机架主体，摒弃了传统焊接钢架的厚重设计，铝型材的槽道结构可以方便后期加装传感器、挡边、定位工装等附件，不需要额外焊接打孔，调整工位布局时只需要松开紧固件就能重新组装，对于小批量定制化的生产线搭建来说，这种设计能大幅降低现场改造的工时成本。

　　机架的支脚采用可调脚杯结构，安装时可以根据地面平整度单独调整每个支脚的高度，保证输送台面的水平度，避免皮带运行时出现跑偏、物料侧滑的问题，脚杯底部的防滑橡胶垫还能减少设备运行时的震动传递，降低工位旁的操作噪音。输送面采用蓝色PVC轻型输送带，带宽和机架宽度做了等宽匹配，两端的辊筒采用直径统一的从动+主动辊布局，主动辊端预留了电机安装位，可以根据实际输送速度需求搭配不同功率的调速电机，不管是需要间歇式送料配合机械手取件，还是连续匀速流转配合人工装配，都能通过调整驱动参数适配。皮带下方的承托部分采用了型材横梁加光滑托板的结构，避免皮带在承载工件时出现下凹变形，保证输送过程中工件的姿态稳定，不会因为台面起伏出现偏移、翻面的情况，对于需要配合视觉检测、精准定位抓取的工位来说，这种承托结构能有效减少位置误差。两侧的张紧机构集成在端部辊筒的安装座上，通过调节螺栓就能调整辊筒的前后位置，实现皮带张紧度的微调，不需要拆解机架就能完成日常维护，张紧行程预留了足够的余量，能覆盖皮带长期使用后的拉伸变形量，延长易损件的更换周期。

　　从安装边界来看，这款输送台的整体宽度控制在常规工位的操作范围内，长度属于短款定制尺寸，高度可以根据对接的设备台面高度调整支脚伸缩量，既可以单独作为单工序的物料传递台使用，也可以多台拼接组成更长的输送线，拼接时只需要通过型材连接件将相邻机架固定，就能保证台面的齐平度，不需要额外做转接结构。设计过程中优先考虑了模块化的拆分逻辑，整个模型可以拆分为机架组件、辊筒组件、皮带、支脚、张紧结构几个独立模块，每个模块的尺寸都做了参数化预留，修改带宽、输送长度时只需要调整对应铝型材和皮带的长度参数，其他连接部件都可以通用，能快速衍生出不同规格的同系列输送台，减少重复建模的工作量。

　　在细节处理上，辊筒的两端都采用了带座轴承固定，转动阻力小，长期运行也不会出现卡滞问题，机架的所有型材端面都加装了端盖，避免铝型材的槽道进灰积屑，也能防止操作时被型材锐边划伤，整体没有多余的外凸结构，在狭窄的车间工位间隙也能顺利安装，不会和周边设备产生干涉。实际应用中，这类小型输送台经常和钻孔设备、小型机械手、检测工位搭配使用，作为工序间的物料衔接载体，它的运行速度不需要太快，重点是启停位置准确、输送过程无抖动，所以在结构设计时特意控制了整体重心高度，机架底部的支撑跨度做了加宽处理，即使电机启停时产生瞬时扭矩，也不会出现机架晃动的情况。
