18勺冲击式微型水轮发电机组转轮结构

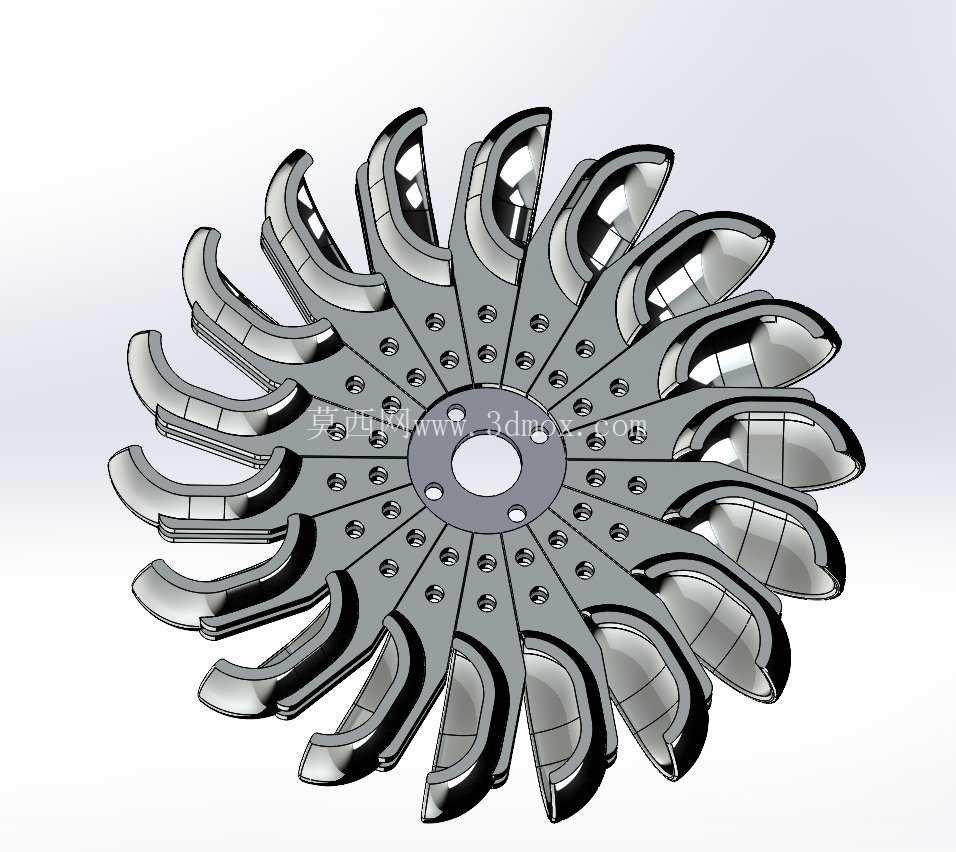

　　这款18勺结构的冲击式水轮转轮，是微型水力发电场景里的核心做功部件，主要面向零散分布的山区溪沟、引水渠落差段、小型农田水利跌水点位的离网供电需求，适配无电网覆盖的散户、野外监测站点、小型林区管护点的供电场景，不需要修建大规模挡水坝体，只需要通过引水管将有压水流直接对准转轮水斗喷射，就能将水流的动能转化为转轮旋转的机械能，再连接同轴发电机输出电能。从结构设计逻辑来看，整体采用轮盘与水斗一体化的布局思路，中心设置带定位止口的安装孔，周围均匀分布四个安装紧固孔，用来和发电机主轴端的连接法兰做定位锁紧，保证旋转过程中的同轴度，避免高速转动时出现偏心振动。

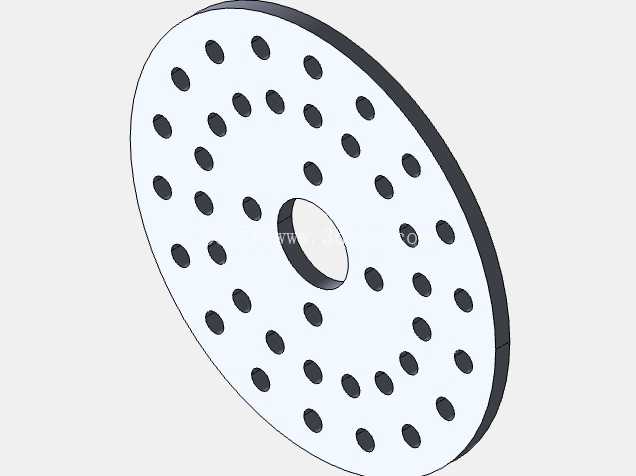

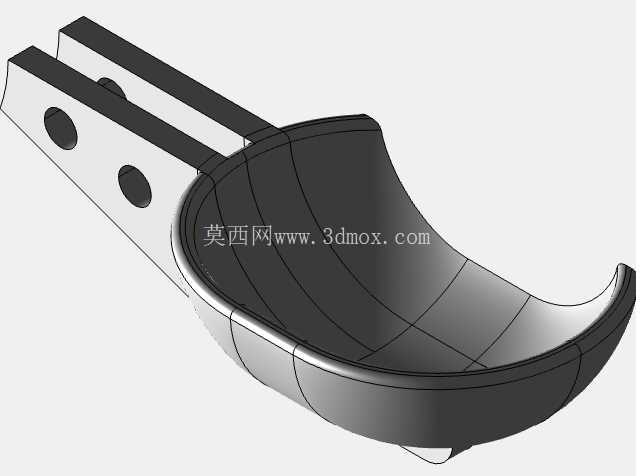

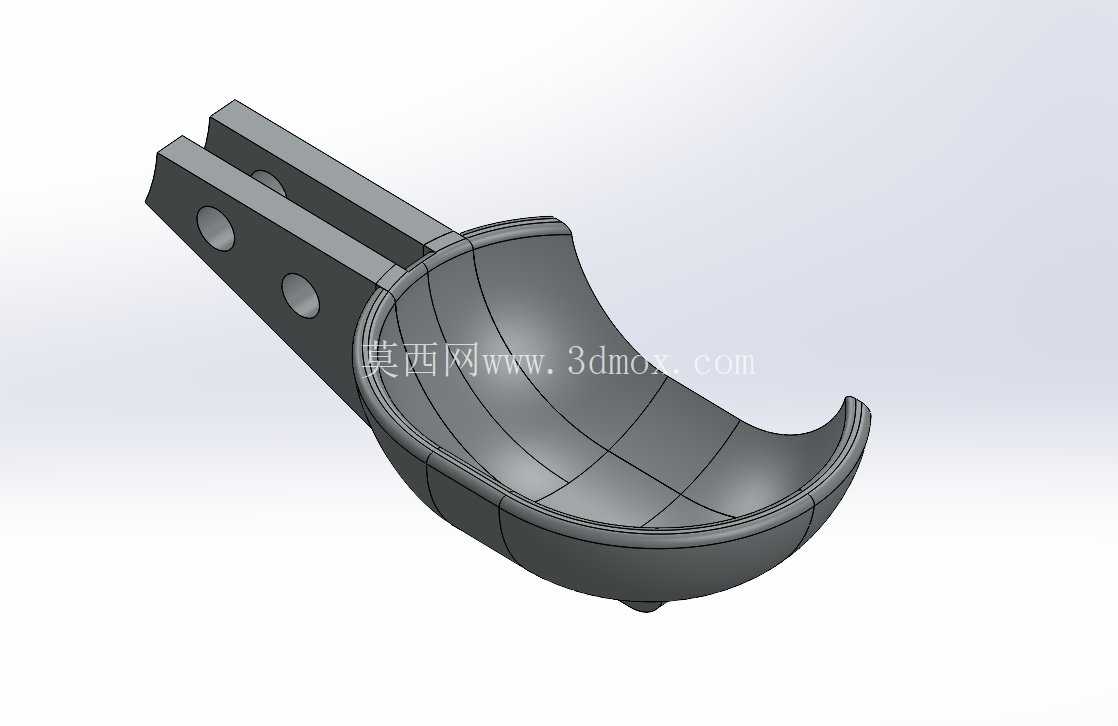

　　18个勺型水斗沿轮盘外圆周向等角度排布，每个水斗的曲面都经过水力型线优化，进水侧做了圆滑的切水倒角，斗体内腔的曲面弧度匹配高压水流的冲击反射角度，能让水流冲击到斗面后顺畅沿两侧排出，减少水流在斗内的滞留紊流，最大化将水流的冲量转化为转轮的旋转扭矩，避免出现水击能量损耗。轮盘本体上在每个水斗的根部位置都设置了多组圆周分布的减重孔，这些孔位并非随意开设，一方面是在保证轮盘整体结构强度、满足高速旋转下离心力承载要求的前提下，尽可能降低转轮自身的转动惯量，让机组在水流流量波动时能更快响应转速变化，减少转速波动对发电机输出电能频率的影响；另一方面也能减少转轮旋转过程中的风阻损耗，提升整体能量转换效率。

　　从安装边界来看，这类转轮的轴向安装尺寸需要匹配发电机前端盖的伸出轴长度，保证水斗的进水切面和喷嘴的出水中心完全对齐，径向尺寸则需要和机壳的内壁保留足够的安全间隙，避免旋转过程中出现碰擦，同时间隙值也不能过大，防止溅出的水流在机壳内形成紊流反作用于转轮，拖慢转动效率。实际应用中，这类18勺结构的转轮相比传统勺数更少的转轮，在同等流量和扬程条件下，运行的平稳性更好，因为每个水斗接收到水流冲击的间隔更短，扭矩输出的脉动更小，能降低机组运行的振动和噪音，延长轴承和发电机的使用寿命。水斗的边缘做了加厚处理，因为长期受高压水流夹杂的细沙冲蚀，边缘位置是磨损最快的区域，加厚设计能提升部件的抗冲蚀能力，延长维护周期。

　　轮盘中心的安装孔和主轴之间采用过渡配合，搭配平键传递扭矩，紧固孔的位置做了沉台设计，让紧固螺栓的头部完全沉入沉台内，不会突出轮盘表面，避免旋转时产生额外的风阻，也防止螺栓长期受水流冲击出现松动。在选型匹配时，这款转轮适配45米左右的工作水头，也就是4.5巴的进水压力，对应流量区间在16到18立方米每小时，能带动1.5千瓦的同步发电机稳定输出，满足小型离网场景下的照明、小型家电、监测设备供电需求。设计过程中需要重点校核轮盘在最高转速下的离心应力，尤其是水斗和轮盘连接的根部位置，是应力集中的关键区域，通过均匀分布的减重孔分散应力传递路径，避免根部出现应力断裂的风险，同时每个水斗的重量偏差需要控制在极小的范围内，做整体的动平衡校正，保证高速旋转时的平衡性，减少轴承的径向载荷。
