18斗Turgo冲击式水轮机转轮结构设计

　　在小型径流式水电站点位踏勘与设备选型阶段，Turgo冲击式水轮机的适配性往往优于常规混流式或轴流式机组，尤其适合水头区间在30米到60米、流量波动幅度较大的山区引水式电站，这类站点通常没有足够库容做流量调节，需要转轮本身具备更宽的高效运行区间，本次设计的18斗Turgo转轮正是针对这类应用场景做的结构优化。

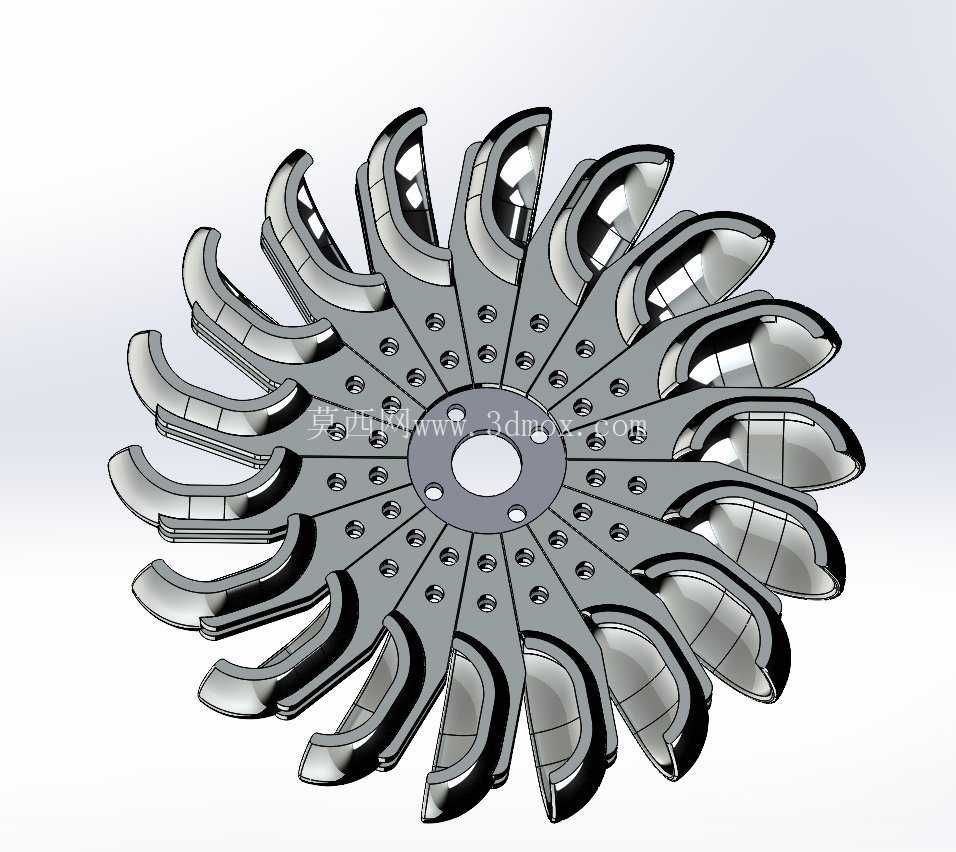

　　从实际运行逻辑来看，Turgo转轮的工作原理和传统斜击式转轮有明显差异，高压水流通过喷嘴形成高速射流，以约20度的入射角冲击转轮斗叶，水流在斗叶曲面内完成能量交换后从斗叶两侧排出，不会像斗式水轮机那样出现出水干扰相邻斗叶进水的问题，这也是其在同水头段效率高于斜击式机组的核心原因。设计阶段首先要确定的是斗叶的数量，本次选用18个斗叶的排布方案，是在射流直径、节圆直径的匹配关系下反复验算得出的：斗叶数量过少会出现射流漏过斗叶间隙的容积损失，数量过多则会增加斗叶根部的水力摩擦损失，同时提升整体转轮的重量与转动惯量，18斗的排布刚好能保证在任意转动角度下，至少有2个斗叶同时承接射流冲击，避免运行过程中出现扭矩波动导致的机组振动。

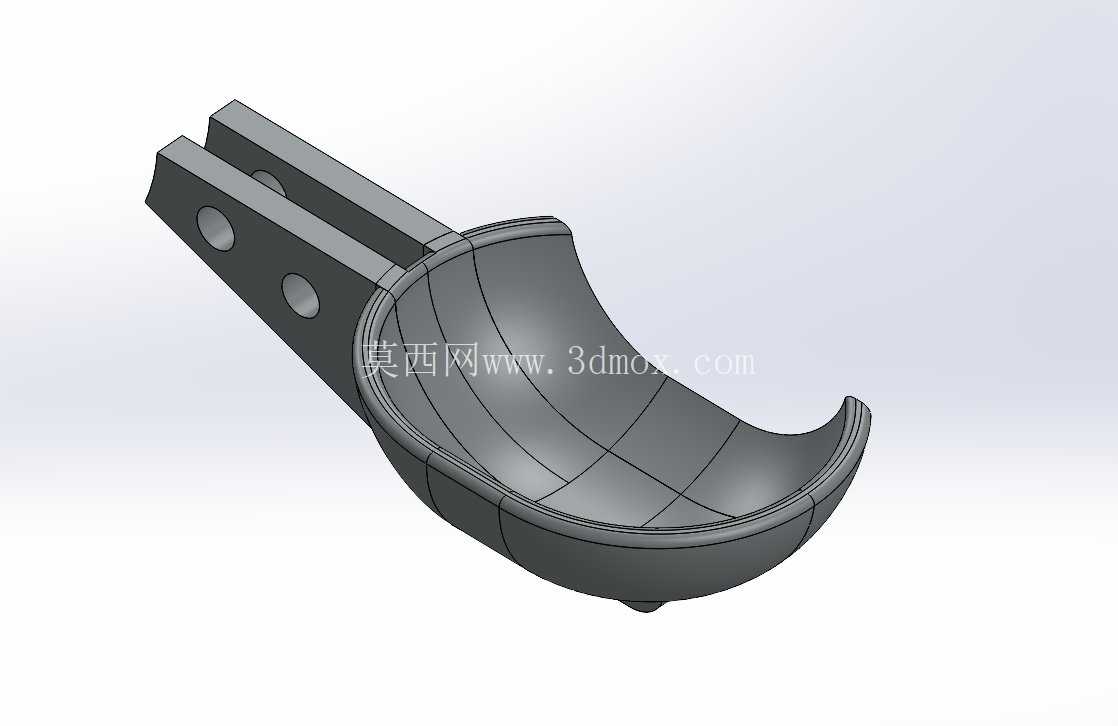

　　斗叶的曲面造型是整个转轮设计的核心难点，不能直接套用通用曲面公式，需要结合射流的入射轨迹做逐段修型：斗叶的进水边要做锐边倒钝处理，既要减少射流冲击进水边的撞击损失，也要避免长期运行过程中泥沙磨蚀导致的刃口缺损；斗叶的工作面曲面要保证水流平滑转向，将水流的动能尽可能转化为转轮的旋转机械能，曲面的曲率变化不能出现突变，否则会在曲面局部形成低压区引发空蚀，缩短转轮的使用寿命；斗叶的出水边要做斜切处理，引导做功后的水流顺利排出，避免出水反弹到相邻斗叶的背面形成反向阻力。

　　从安装边界来看，转轮中心设置了与主轴配合的定位止口，止口周边均匀布置了连接螺栓孔，安装时通过止口保证转轮与主轴的同轴度，螺栓采用铰制孔螺栓来传递扭矩，避免运行过程中出现连接松动。转轮的节圆直径是和水头、转速直接匹配的核心参数，本次设计适配45米工作水头，对应额定转速下的圆周速度刚好匹配射流速度的最优比值，能保证机组在额定工况下达到最高效率。转轮整体做了动平衡校正设计，每个斗叶的重量偏差控制在极小范围内，避免高速旋转时出现不平衡离心力引发的机组振动，斗叶与轮盘的连接采用整体铣削成型的结构，相比传统焊接式转轮，不存在焊缝疲劳开裂的风险，更适合高转速、长期连续运行的水电场景。

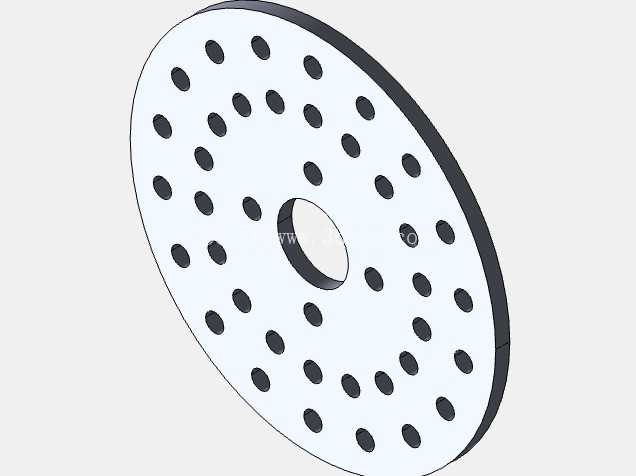

　　在实际应用中，这类Turgo转轮还可以用于小型微水电项目、山区供水系统的能量回收装置，甚至部分工业余压回收场景，相比其他类型的水轮机转轮，其结构更简单，维护成本更低，对水质的适应性更强，即使水流中携带少量细小泥沙，也不会像混流式转轮那样在流道内造成严重的磨蚀堵塞。设计过程中还充分考虑了加工工艺性，斗叶的曲面造型可以通过五轴铣削一次成型，不需要后续过多的手工修磨，轮盘上的减重孔在保证结构强度的前提下，尽可能降低了转轮的整体重量，减少主轴的轴承负载，同时这些孔也可以作为动平衡校正时的配重调整位置，方便后续装配过程中的动平衡调试。

　　从结构强度角度验算，斗叶根部的应力集中位置做了圆弧过渡处理，在额定工况下的最大应力远低于材料的许用应力，即使在出现飞逸转速的极端工况下，也能保证结构不会出现塑性变形，满足水轮机组的安全运行要求。转轮的整体轴向尺寸控制得非常紧凑，可以直接适配现有小型水轮机的机座尺寸，不需要对原有电站的安装结构做大规模改造，降低了设备替换的改造成本。
