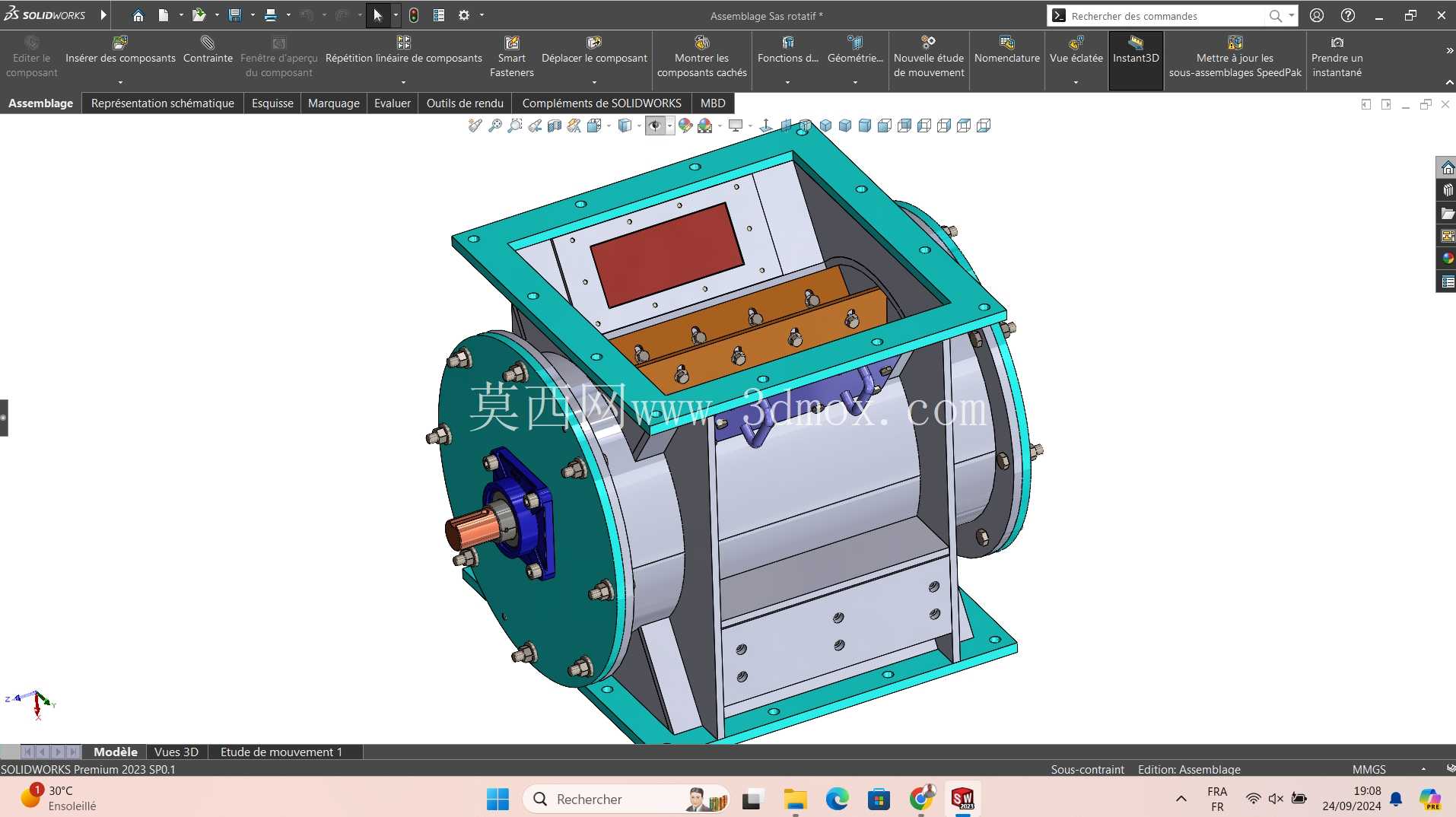

工业旋转给料阀结构三维设计

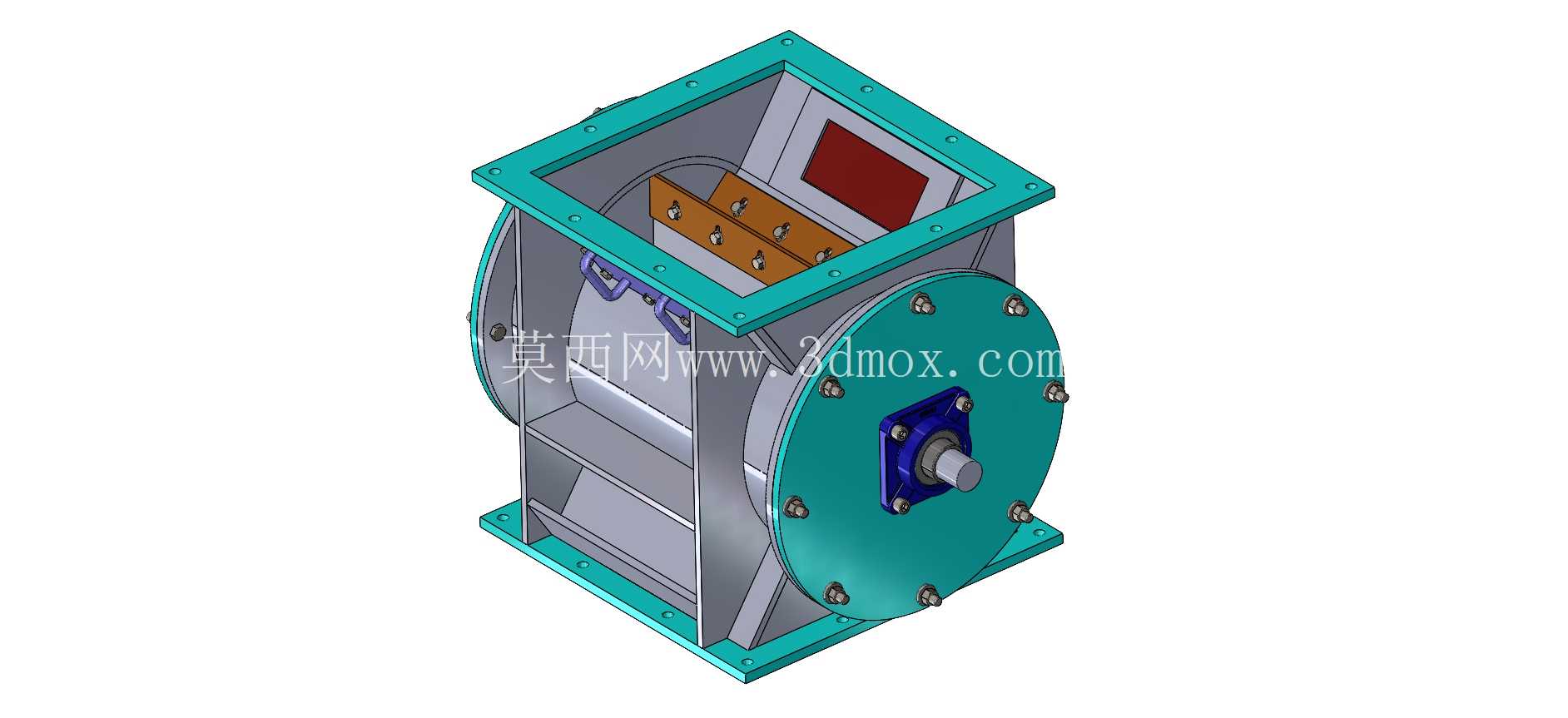

　　这套三维结构对应的是粉体输送系统里常用的旋转给料设备，也就是常说的关风机、旋转卸料阀，在水泥生产、粮食加工、化工粉体输送、建材配料这类场景里用得非常多，主要作用是在上下料仓存在压差的工况下，均匀定量输出物料，同时阻断上下腔的气流串通，保证气力输送或者重力卸料系统的压力稳定。从结构上看，整体采用方形法兰上下对接的安装形式，顶部法兰带螺栓孔阵列，能直接和上方料仓的出料口配对安装，底部同样带法兰接口，可对接下方的输送管道或者下级喂料设备，两侧的端盖通过圆周均布的螺栓和主筒体连接，端盖中心预留了传动轴穿出的位置，轴端配套了轴承座和密封组件，避免工作过程中粉体从轴缝泄漏。

　　设计的时候首先考虑的是转子和壳体内腔的间隙控制，转子上的叶片和筒体内壁的径向间隙控制在0.1到0.2毫米之间，既保证转子转动的时候不会和壳体刮蹭，又能尽可能减少间隙处的气流窜通，保证锁气效果，叶片边缘还做了耐磨处理的结构预留，后期可以更换耐磨条，不用整体更换转子，降低设备维护成本。主筒体部分采用钢板卷焊后加工内孔的工艺路线，两端的端盖安装止口和内孔保证同轴度，避免转子装配后出现偏磨，端盖和筒体之间加了密封垫片，防止结合面漏粉。顶部进料口的位置做了导流斜面，让物料能均匀落到转子的料格里面，不会出现局部积料或者物料卡滞的情况，进料口内侧还设置了一块可更换的挡板，用来缓冲物料下落对转子叶片的直接冲击，延长转子使用寿命。

　　安装边界上，整体的安装底座采用型钢焊接的支架结构，支架上预留了地脚螺栓孔，设备安装的时候可以直接通过地脚螺栓固定在平台或者钢架上，不需要额外做复杂的支撑结构，两侧轴伸端的尺寸预留了和减速电机直连的空间，不用额外加长联轴器的安装位置，整体安装占用的横向和纵向空间都比较紧凑，适合在现有生产线的狭小空间里加装或者替换原有旧设备。功能上，转子每转一圈就会把充满在料格里面的物料均匀卸出，通过调整转子的转速就能精准控制卸料量，适配不同产能的生产线需求，密封结构采用了填料密封加气压密封的组合形式，在处理超细粉体或者有一定气压差的工况下，也能有效防止粉体从轴端泄漏，避免现场出现粉尘污染。

　　设计过程中还做了转子的动平衡校核，保证转子在最高工作转速下运行平稳，不会出现异常振动，减少轴承的额外负载，延长轴承的使用寿命，壳体外部的加强筋结构也做了优化，在保证壳体刚度、承受料仓物料压力不变形的前提下，尽可能减少壳体的壁厚，降低整体设备的重量。另外在端盖和轴承座的位置预留了注油孔，日常维护的时候可以直接在外部加注润滑脂，不用拆解设备就能完成轴承的润滑保养，降低日常维护的工作量。
