在各类需要实现精准直线往复运动的工业设备中,这类带圆形法兰的线性导向部件是应用极为广泛的基础支撑元件,从桌面级小型自动化滑台、3D打印设备的运动轴,到包装生产线的推料机构、电子制造设备的移栽模组,甚至是木工机械的进给导向单元,都能见到这类部件的身影。它的核心作用是为配套的光轴提供低阻力的滑动支撑,保证运动部件沿着光轴轴线方向做稳定的直线位移,同时承担一定的径向载荷,避免运动过程中出现卡滞、偏摆的问题。

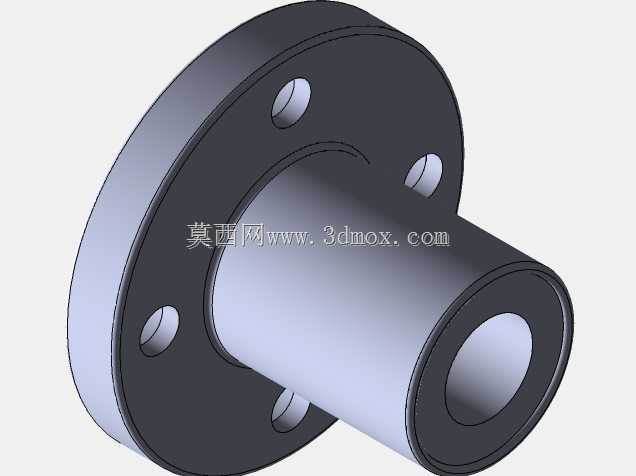

从结构设计来看,这款导向部件采用了一体化的法兰安装结构,区别于普通直筒型线性轴承需要额外加装固定座的安装方式,圆形法兰盘直接与轴承筒体加工为一体,法兰端面上均匀分布了四个安装通孔,安装时可以直接通过螺栓将整个部件锁紧在设备的安装立板上,不需要额外加工轴承座的定位孔与安装槽,能够大幅降低装配环节的加工与调试成本。法兰盘与筒体的衔接位置做了圆弧过渡处理,避免直角位置出现应力集中的问题,在承受偏载的时候能够更好地分散应力,减少长期交变载荷下出现结构开裂的风险。筒体部分为等直径的圆柱结构,内部是与光轴配合的滑动工作面,内壁的精度直接决定了运动的顺滑度与导向精度,建模时需要严格控制内壁的圆柱度公差,保证与配套光轴的配合间隙处于合理区间,间隙过大会导致运动过程中出现晃动,影响末端执行件的定位精度,间隙过小则会增大滑动阻力,加快工作面的磨损速度,缩短部件的使用寿命。
从安装边界来看,设计选型时需要重点关注几个核心尺寸参数:首先是法兰盘的外径,这个尺寸决定了安装时在设备立板上需要预留的安装空间,四个安装孔的中心距需要与设备安装板上的螺纹孔位置严格对应,避免出现安装错位的问题;其次是筒体的总长度,这个尺寸关系到轴承与光轴的有效配合长度,配合长度越长,支撑的稳定性越好,能够承受的径向载荷也越大,但相应的滑动摩擦阻力也会有所提升,需要根据实际的载荷大小与行程长度做平衡选择;再者是内孔的公称直径,这个参数必须与配套使用的直线光轴直径完全匹配,常见的规格包含10mm、12mm、16mm、20mm等,这款部件的内孔适配10mm直径的光轴,属于小载荷精密运动场景常用的规格。
在实际的设备设计应用中,这类法兰型线性轴承通常成对使用,分别布置在运动部件的两端支撑位置,两根平行布置的光轴搭配四个线性轴承,就可以构成稳定的双轴直线导向机构,这种结构的抗扭转性能好,安装调试简单,成本远低于直线导轨副,非常适合对定位精度要求不是极高、载荷不大的中低速运动场景。建模过程中需要注意安装孔的沉头设计,保证螺栓锁紧后螺栓头不会突出法兰端面,避免与运动部件发生干涉;筒体的外圆尺寸不需要过高的精度,因为装配时外圆不参与定位,所有的定位精度都由法兰端面与安装板的贴合面、以及内孔与光轴的配合来保证。另外,在设计时还需要考虑润滑与防尘的需求,实际生产的产品通常会在筒体两端加装防尘密封圈,避免工作环境中的粉尘、碎屑进入内部滑动工作面,造成工作面划伤,不过在做方案阶段的三维建模时,可以根据仿真与装配验证的需求,选择是否构建密封圈的细节结构,如果是用于整机装配干涉检查,只需要保证外部安装尺寸准确即可,如果是用于部件本身的生产加工出图,则需要补充所有的细节特征与公差标注。
很多刚接触结构设计的工程师在选用这类部件时,容易忽略安装面的平面度要求,实际上法兰的安装贴合面如果平面度过差,锁紧螺栓后会导致轴承筒体发生轻微变形,挤压内部的滚动体(如果是滚珠型线性轴承)或者增大滑动面的接触压力,直接导致运动阻力增大、卡滞甚至提前失效,所以在设计安装板的时候,对应法兰贴合的位置需要提出合理的平面度公差要求,一般控制在0.05mm以内即可满足常规使用需求。另外,在布置轴承位置的时候,要尽量让载荷的作用线处于两个轴承的支撑跨距之间,避免出现过大的悬臂载荷,悬臂状态下轴承承受的倾覆力矩会成倍增加,很容易造成法兰连接螺栓松动、轴承内壁偏磨等问题。
