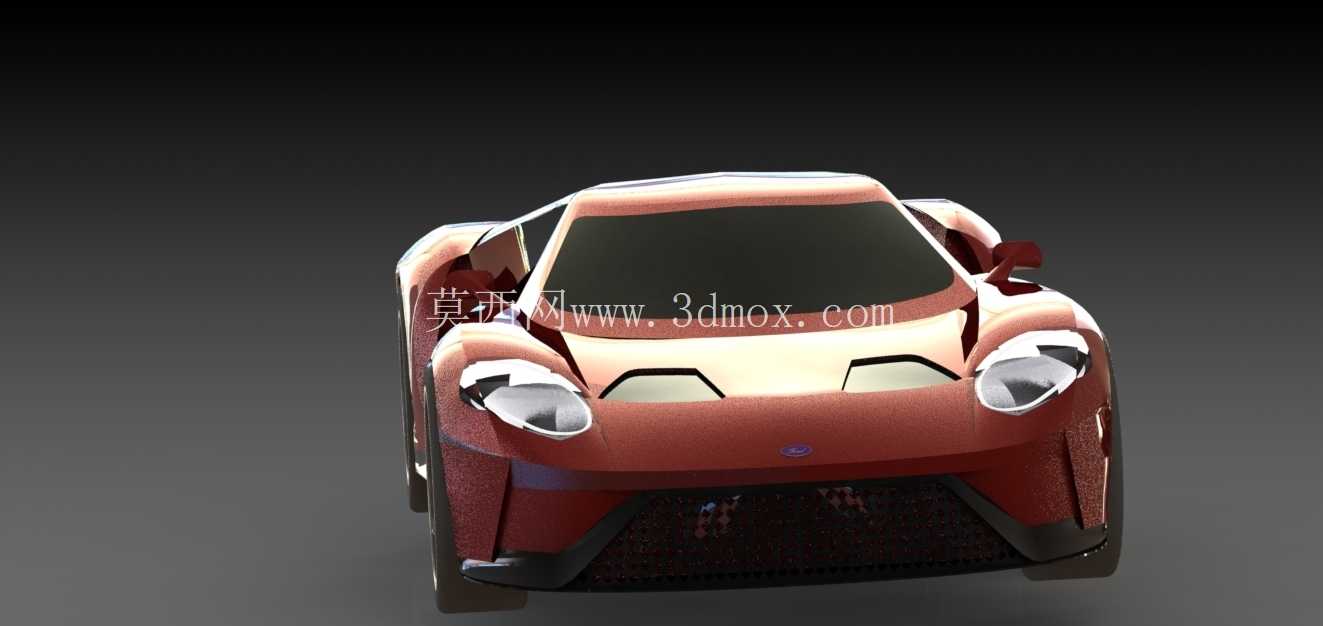

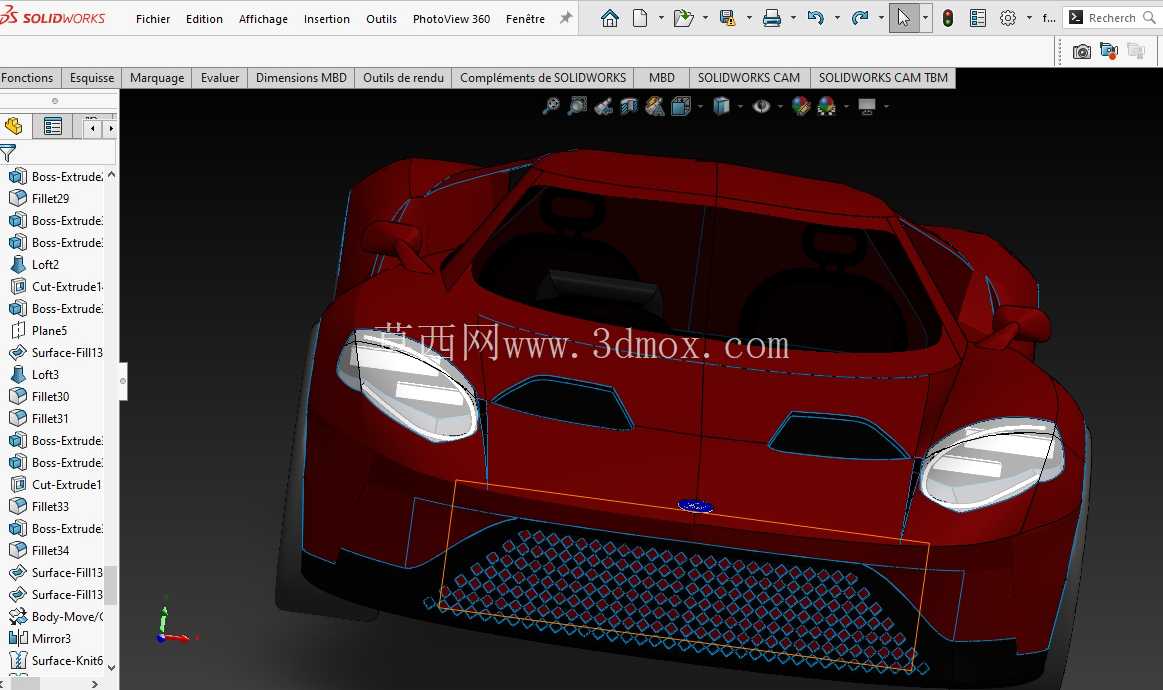

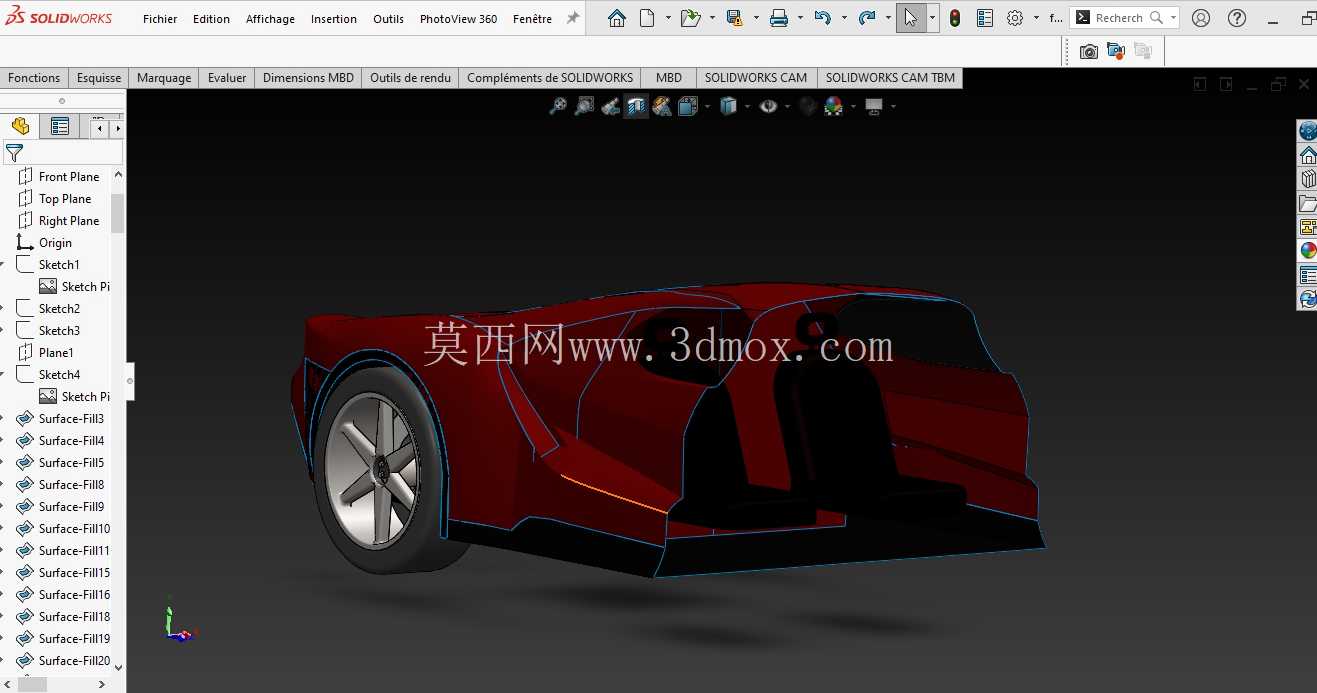

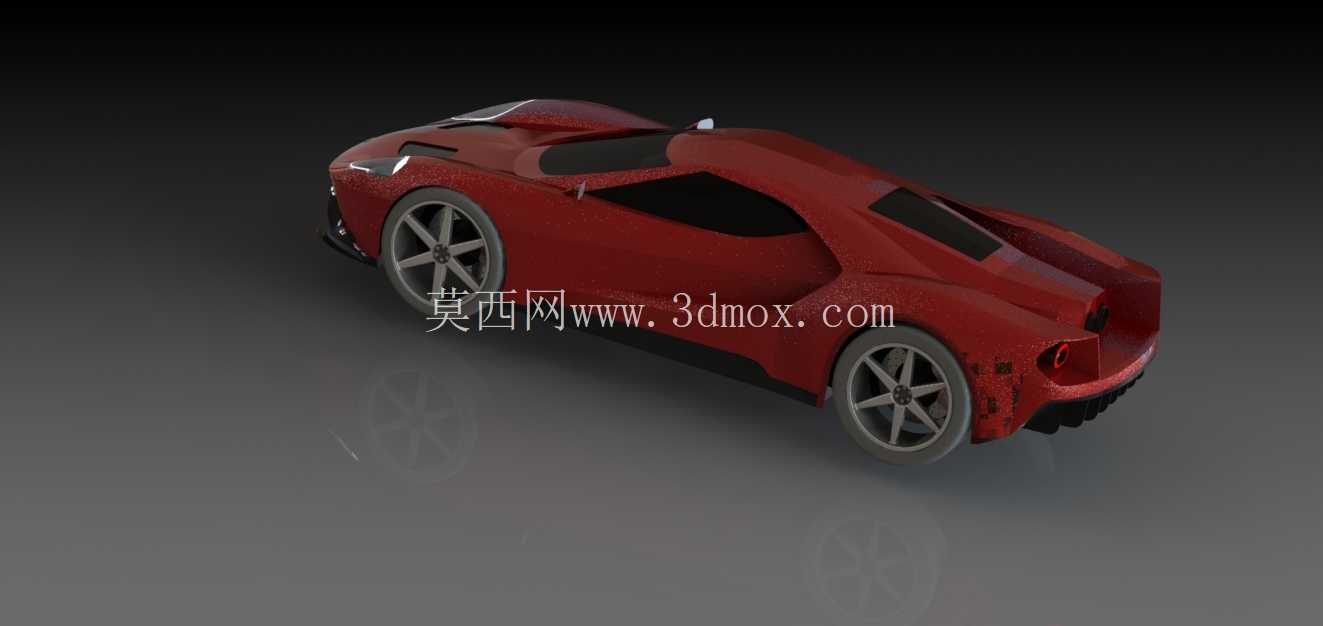

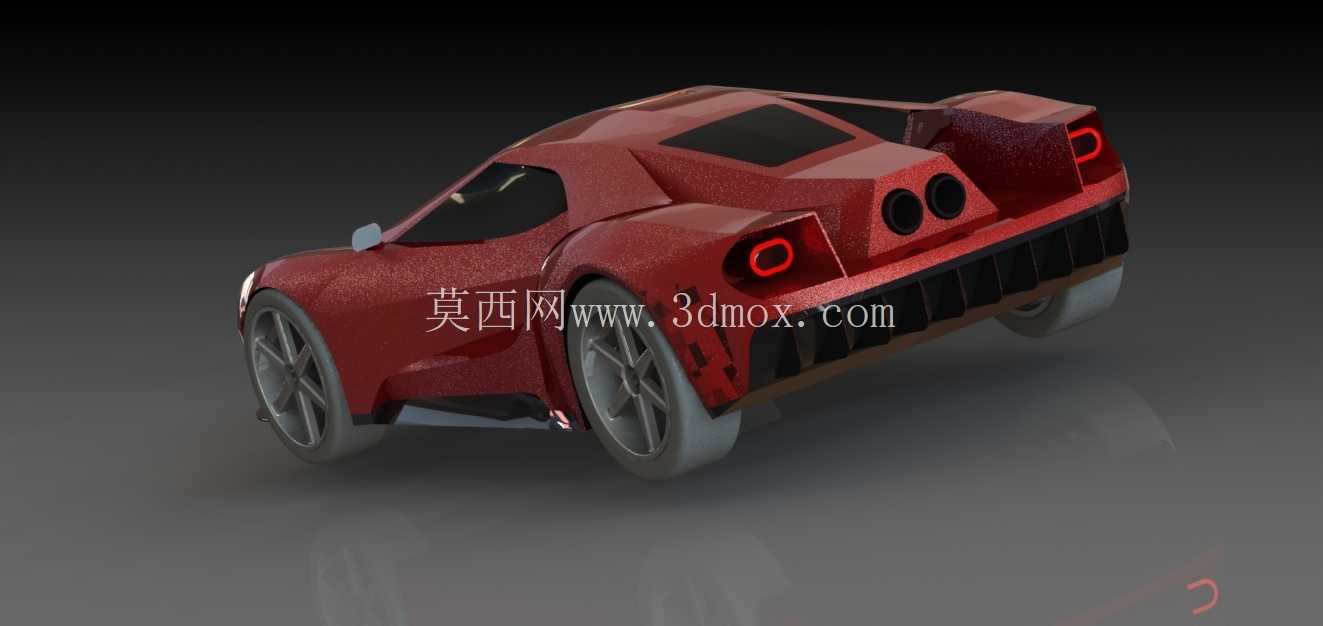

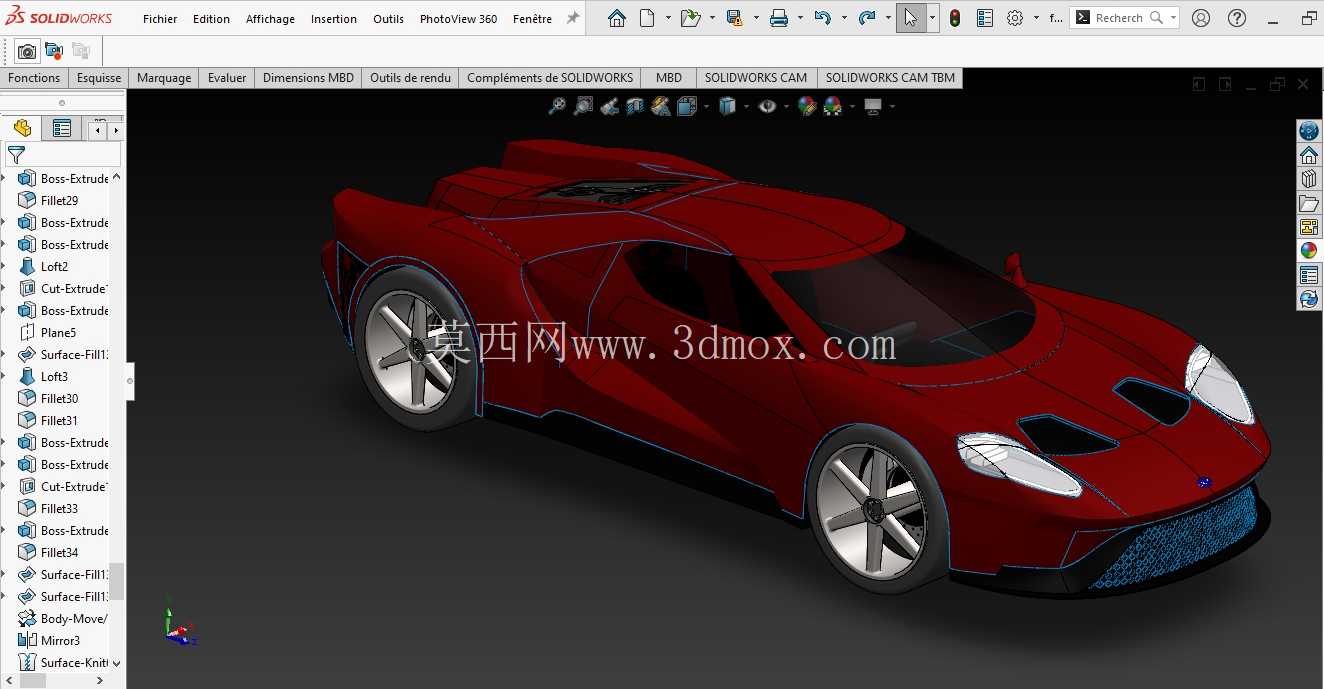

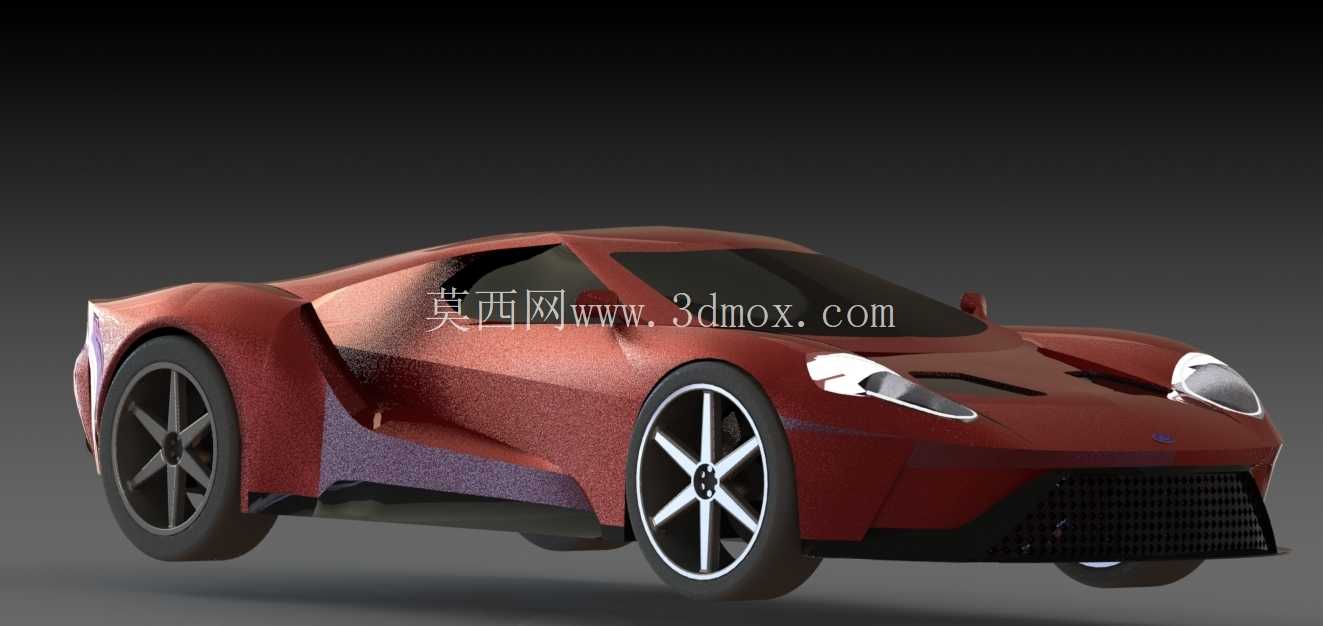

红色福特GT跑车外观结构三维建模

　　从实际用途出发，该模型可直接用于造型部门的方案评审，替代传统油泥模型完成前期的视觉效果校验，也可导入仿真软件完成外流场分析，验证车头进气区域、侧部导流槽、尾部扩散器的气流导向效果，还能作为1:1展车、比例模型制作的数模基础，支撑线下展示、文创周边开发等场景的使用需求。在功能特性的还原上，建模阶段重点还原了福特GT标志性的设计元素：车头部分的大尺寸进气开口，对应实车中冷器、制动系统的散热需求，曲面弧度完全匹配气流进入舱体的导向路径；两侧大灯的曲面与前舱盖的筋线做了连续曲率处理，避免曲面衔接处出现光影断层；前舱盖上方的两个凹陷式通风口，建模时保留了开口的深度与倾斜角度，可真实还原行驶过程中舱内热空气导出的气流路径；车身侧面的导流曲面从轮眉位置一直延伸到车门后方，对应实车给后轮制动系统、发动机进气系统导流的功能，曲面的转折角度完全参考实车的空气动力学设计逻辑，没有为了视觉效果随意调整弧度。在乘用车产品开发流程中，外观曲面建模是衔接造型创意与工程落地的核心环节，本次完成的红色福特GT跑车三维结构模型，可覆盖造型评审、风洞仿真前置验证、展示样件制作等多场景的应用需求。不同于常规家用乘用车的建模逻辑，超跑类产品的曲面构建需要优先平衡空气动力学性能与视觉辨识度，建模过程中首先对整车外廓的安装边界做了明确界定：整车长度控制在4.7米级区间，宽度控制在2米级范围，高度控制在1.1米级区间，轮距参数匹配超跑低重心的布局要求，所有外凸曲面的边界都预留了后续工程化阶段的安装余量，避免后续结构设计阶段出现曲面与底盘、覆盖件安装点位干涉的问题。

　　设计思路上，整个建模过程遵循从整体到局部的递进逻辑：首先搭建整车的基准坐标系，确定前后轴位置、离地间隙、驾驶舱H点的基准位置，确保整车比例符合超跑的布局特征；之后构建外廓的基础大面，用G2连续的曲面拼接完成整车的基础形态，重点控制肩线、腰线的曲率变化，确保不同角度下的光影过渡自然；在此基础上逐步细化局部特征，包括前保险杠的分层进气结构、侧裙的导流凸起、后视镜的安装基座、车顶的溜背线条，每一处局部特征的尺寸都和整体外廓边界做匹配，比如后视镜的外凸距离控制在180毫米以内，避免超出整车宽度的安装边界，前唇的离地高度控制在100毫米区间，匹配超跑低趴的定位同时预留了底盘护板的安装空间。

　　针对车身的安装边界，建模时还对各覆盖件的分缝位置做了预留：前保险杠与前翼子板的分缝、车门与侧围的分缝、后保险杠与后翼子板的分缝都做了等宽处理，缝隙宽度控制在3.5毫米，符合乘用车覆盖件的装配公差要求；轮拱位置的曲面预留了轮胎跳动的空间，匹配大尺寸运动轮胎的转向、跳动行程，避免后续悬架系统布置时出现运动干涉。不同于常规建模只做外观曲面的视觉还原，本次建模过程中还对车头的品牌标识安装位、大灯的内部安装腔体、进气格栅的网格结构做了基础的结构预留，比如大灯腔体的深度控制在150毫米，可容纳透镜、日行灯光源、调节机构等组件，不需要后续工程阶段重新调整外曲面的形态；前格栅的网格间隙控制在合理范围，既满足进气效率的要求，也能避免行驶过程中路面碎石进入舱体损坏散热组件。

　　在曲面质量的控制上，所有外露曲面都做了曲率检查，避免出现曲面褶皱、曲率突变的问题，确保模型导入渲染软件后可以呈现真实的车漆反射效果，导入CAM软件后可以直接用于五轴加工制作油泥模型或者展示样件，不需要额外的曲面修复工作。针对超跑车型低风阻的设计需求，建模时特意对A柱的倾斜角度、车顶的溜背弧度、车尾的上翘角度做了参数化控制，A柱的倾斜角度匹配实车的视野要求与气流导向需求，车顶曲面从B柱位置开始平滑下收，引导气流流向尾部的尾翼区域，车尾的扩散器曲面做了多层导流结构的还原，可真实梳理车底的乱流，提升车辆高速行驶时的下压力。整个模型的构建完全围绕工程实际应用展开，没有添加无实际功能的装饰性结构，所有曲面特征都对应实车的功能需求，既可以作为汽车设计从业者学习超跑曲面建模的参考案例，也可以作为产品开发前期的基础数模使用，减少前期造型阶段的重复建模工作量。
