可调节高架工字钢横梁行走小车结构

　　这款可调节高架横梁行走小车，是针对厂房内工字钢横梁轨道的吊挂移动作业场景开发的配套行走机构，在车间轻型物料吊运、工位间工装转移、高架管线布设辅助作业中有着广泛的应用空间，区别于大吨位起重设备的重型行走端梁，该结构主打小载荷、高频次、灵活适配的作业需求，可直接卡装在标准热轧工字钢横梁的下翼缘位置，无需对原有厂房横梁做打孔、焊接等破坏性改造，安装时仅需调整两侧滚轮组的开合间距，即可匹配不同翼缘宽度的工字钢型材，大幅降低现场安装的改造成本与施工周期。

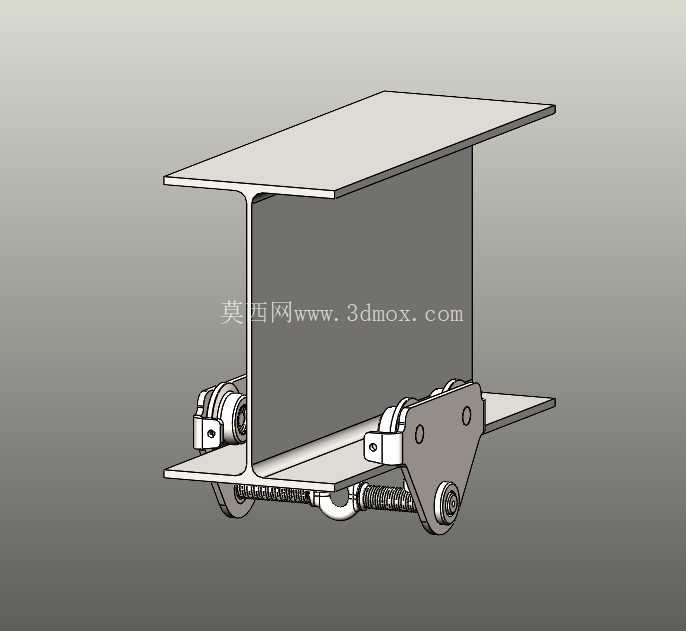

　　从结构设计逻辑来看，整个行走小车采用对称式夹装布局，核心承载框架由折弯钢板拼焊而成，两侧各设置一组带导向轮缘的行走滚轮，滚轮轮缘做了适配工字钢下翼缘斜面的倒角处理，行走过程中可自动贴合翼缘面，避免出现卡滞、脱轨的问题；滚轮与安装座之间加装了缓冲弹簧组件，当横梁存在直线度误差、或者小车行走经过横梁拼接缝位置时，弹簧可提供一定的浮动补偿量，抵消轨道不平带来的冲击载荷，既降低行走过程的异响，也能延长滚轮与轴承的使用寿命。小车的下部预留了标准的吊挂连接点，可直接搭配手拉葫芦、电动葫芦或者专用工装挂架使用，吊挂点的位置处于整个小车的重心垂线上，避免带载行走时出现偏载倾斜的问题；两侧滚轮安装座的调节结构采用螺杆传动形式，转动调节螺杆即可同步调整两侧滚轮的间距，调节过程中两侧滚轮始终保持对中状态，不会出现单侧偏移导致的行走阻力增大问题，调节到位后通过锁紧螺母固定间距，可避免作业过程中受振动影响出现间距松动。

　　从安装边界尺寸来看，该小车的整体高度控制在工字钢下翼缘到吊挂点的最小距离范围内，不会额外占用过多的垂直作业空间，适配的工字钢翼缘宽度覆盖常规厂房用10号到25号热轧工字钢的尺寸范围，滚轮的轮压设计按照轻型作业场景的载荷要求做了冗余校核，单组滚轮的承载能力留有足够的安全系数，即使出现短时偏载也不会出现结构变形问题。在实际使用场景中，这类小车常被用于机加工车间的重型刀具吊运、装配工位的零部件转移、仓储区域的轻型货物堆垛作业，也可作为自动化喷涂、检测设备的高架移动载体，搭配牵引机构即可实现沿横梁方向的往复自动行走；相比固定安装的工位起重设备，这种夹装式的横梁小车可根据生产布局的调整随时拆装移位，不需要重新布设轨道，适配柔性生产的工位调整需求。

　　设计过程中针对滚轮的材质选择也做了多场景适配，常规工况下采用耐磨球墨铸铁材质，兼顾承载能力与耐磨性能，若用于有防爆要求的作业场景，可更换为铜合金或者尼龙材质的滚轮，避免行走过程中产生摩擦火花；滚轮内部采用密封式深沟球轴承，可阻挡车间内的粉尘、切削液进入轴承内部，延长维护周期，日常使用仅需定期在轴承注油点补充润滑脂即可，不需要复杂的维护操作。整个结构的受力路径经过反复优化，作业时的载荷通过下部吊挂点传递到主承载板，再分散到两侧的滚轮安装座，最终通过滚轮均匀传递到工字钢翼缘面上，主承载板的折弯边做了加强翻边处理，不需要额外焊接加强筋即可满足刚度要求，既控制了整体自重，也避免焊接应力带来的结构变形问题；两侧的导向侧轮可贴靠在工字钢腹板侧面，当小车受横向载荷时，侧轮可承受横向力，避免滚轮轮缘受侧向挤压出现磨损，进一步提升行走过程的稳定性。
