散装袋起重提升架结构设计

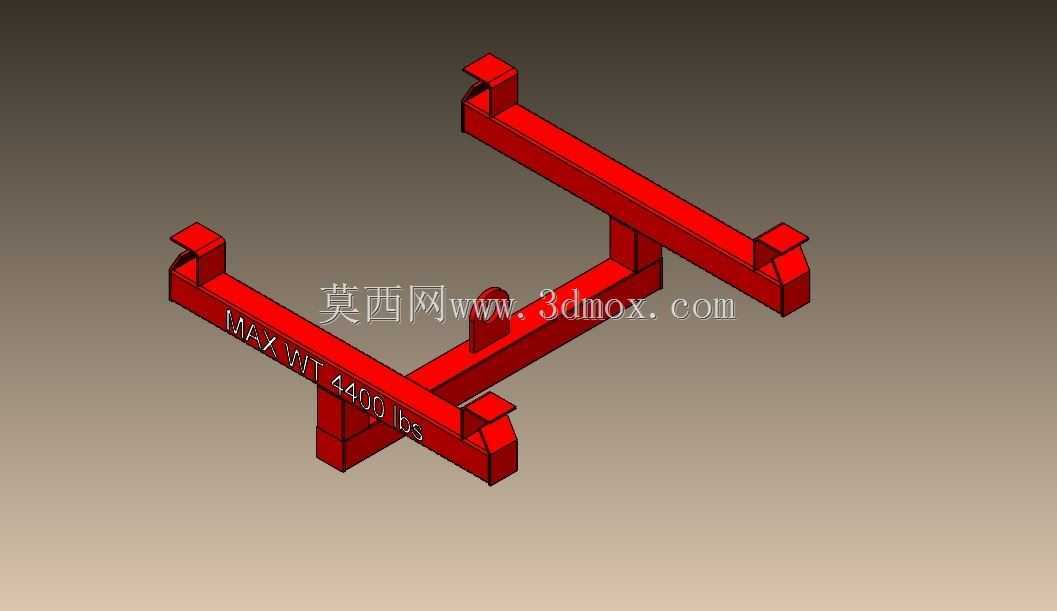

　　在散料仓储、车间周转、港口装卸这类涉及吨装散装袋转运的场景里，常规单钩吊装很容易出现袋体倾斜、物料偏移、吊耳受力不均的问题，严重时甚至会出现袋体撕裂、物料倾洒的安全隐患，这款散装袋提升架就是针对这类痛点设计的专用起重吊具。从结构设计逻辑来看，整体采用对称式H型框架布局，两根平行的主承载梁沿散装袋的吊点分布方向布置，梁体端部设置的四个卡接式吊爪，刚好对应吨装袋四个标准吊耳的挂接位置，作业时不需要人工反复调整吊点位置，只要将吊爪对准吊耳挂入，起升过程中框架会自动保持水平状态，让四个吊点的受力始终保持均匀，避免单吊点过载导致的吊耳撕裂问题。主承载梁采用箱型截面设计，相比同重量的型钢截面，箱型结构的抗扭、抗弯性能更优，能抵消起升、

　　变幅过程中产生的侧向偏载力，梁体上标注的额定载荷标识，也能直观提醒作业人员载荷上限，避免超载作业。中间的连接立梁将两根平行主梁刚性连接为整体，立梁顶部设置的标准吊耳接口，能直接匹配起重机的主吊钩，不需要额外加装转接吊具，接口尺寸按照通用起重吊钩的尺寸范围设计，适配绝大多数车间桥式起重机、移动式汽车吊的吊钩规格，不需要对现有起重设备做任何改造就能直接投入使用。从安装边界来看，整个框架的外形尺寸完全匹配标准1吨、1.5吨规格散装袋的吊点间距，挂接后吊爪与袋体边缘预留足够的安全间隙，起升过程中不会剐蹭袋体表面，避免袋体被金属结构划破。吊爪采用向上弯折的钩型结构，挂接后吊耳会自然卡在钩体的限位槽内，即使起升过程中出现小幅晃动，

　　吊耳也不会从钩体中脱出，不需要额外加装防脱插销，能有效缩短挂接、摘钩的作业时间，提升散料转运的作业效率。设计过程中充分考虑了不同作业场景的适配性，框架整体没有多余的突出结构，在仓库货架间、集装箱内部这类狭窄空间作业时，不会出现结构剐蹭周边设备、货架的问题，梁体表面采用的耐磨涂装，也能适应车间内粉尘、轻微腐蚀的作业环境，长期使用不会出现大面积锈蚀剥落的问题。在受力校核阶段，针对四个吊点不同步受力的极端工况做了冗余设计，即使其中一个吊点出现短暂的载荷偏移，整体框架的应力也能保持在材料许用应力范围内，不会出现结构变形、焊缝开裂的问题。实际作业过程中，这款提升架除了用于常规吨装散装袋的转运，也可以适配带四个标准吊点的周转料箱、

　　栈板货体的吊装作业，只需要确认吊点间距与框架尺寸匹配、总载荷不超过额定上限，就能实现一具多用，减少车间内不同规格吊具的储备数量，降低吊具管理成本。相比传统的链条组合吊具，这款刚性框架式提升架在起升过程中不会出现吊索向内挤压袋体的问题，能避免散装袋因为侧向挤压出现的漏料、变形问题，尤其适合转运颗粒状、粉末状易流动的散料，能大幅降低转运过程中的物料损耗。框架的所有焊缝都采用连续满焊工艺，焊后做了应力消除处理，避免长期受载后焊缝位置出现应力集中导致的开裂问题，各个棱角位置都做了圆弧倒角处理，不会出现尖锐棱角划伤作业人员、割破吊袋的问题。
