标准麻花钻切削刀具结构设计

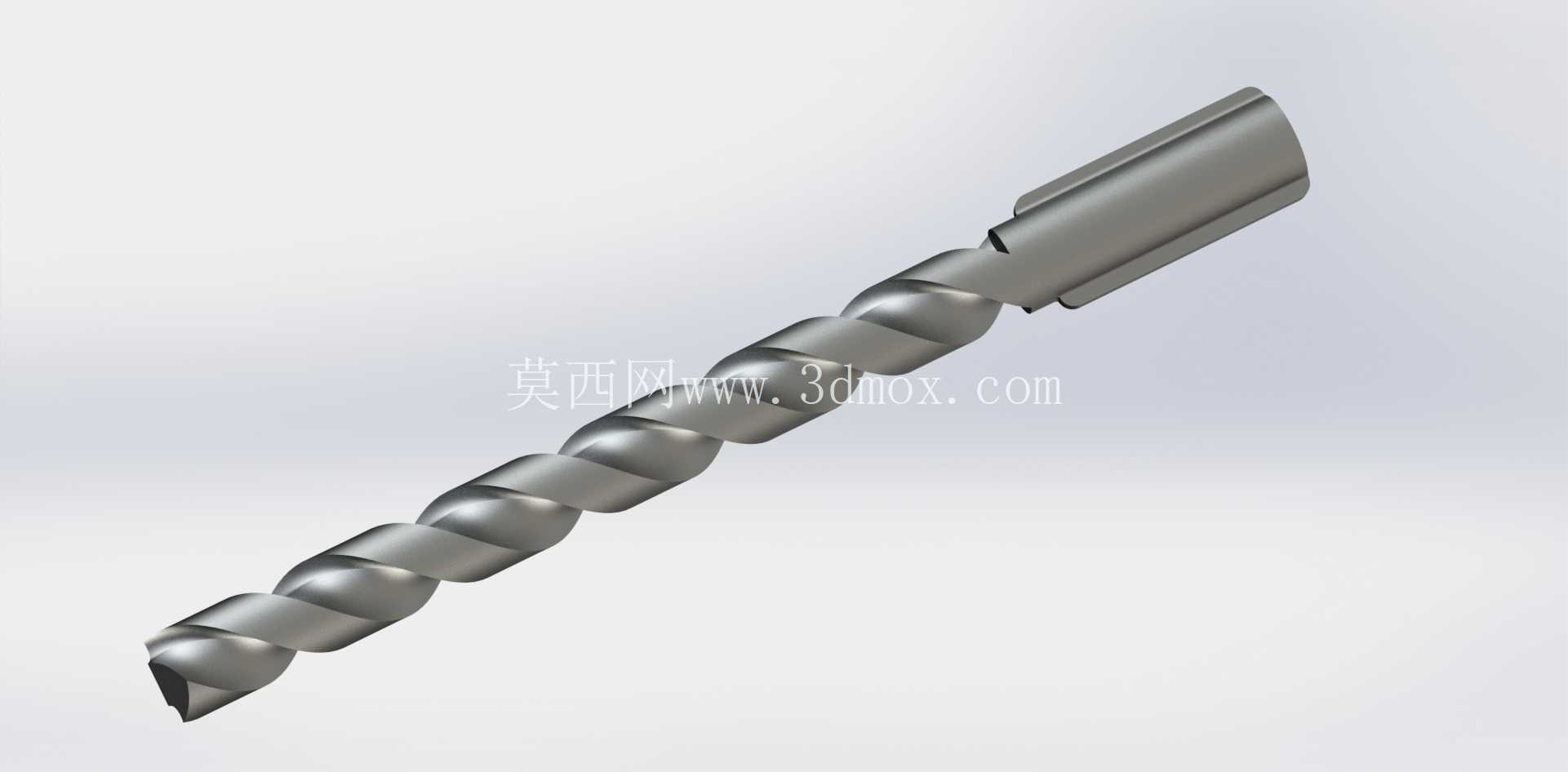

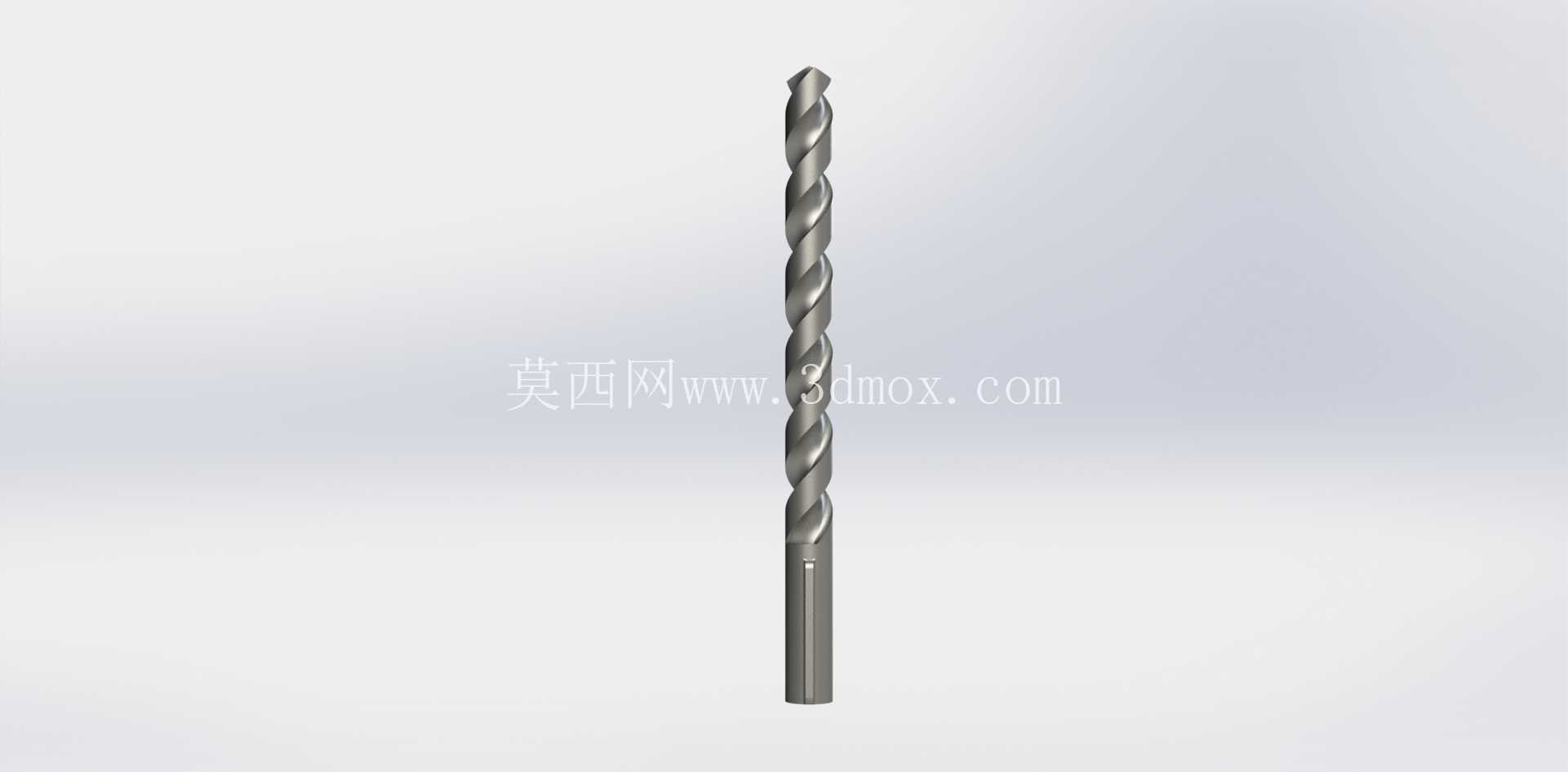

　　这款麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、手电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔、模具钢零件的定位孔加工，还是铝合金型材的预装孔制备，都能适配对应的加工工况完成作业。从结构设计来看，整个刀具分为工作段和装夹柄部两个核心部分，柄部采用直柄结构，适配市面上绝大多数三爪钻夹头的装夹范围，装夹时只要保证柄部伸入夹头的深度达到夹持长度要求，就能避免高速钻削时出现打滑、摆振的问题，直柄的同轴度公差控制在合理区间，能保证装夹后刀具的径向跳动量满足普通孔加工的精度要求。

　　工作段又分为切削部分和导向排屑部分，切削部分的两主切削刃对称分布，横刃位于钻尖中心位置，钻尖角度采用通用加工最常用的118度设计，这个角度在加工普通钢材时能平衡切削阻力和刀刃强度，既不会因为钻尖角过大导致轴向进给力飙升，也不会因为角度过小让刀刃强度不足出现崩损。导向部分的螺旋槽采用等导程设计，螺旋角选取30度左右的通用参数，这个角度下切屑能顺着螺旋槽顺畅排出，不会在孔内堆积挤压刮伤已加工孔壁，同时螺旋槽的刃带部分在钻削过程中能起到导向修光的作用，保证钻出的孔直线度符合要求，刃带的倒棱设计也能减少刀具和孔壁的摩擦阻力，降低钻削过程中的发热磨损。

　　设计这类刀具的时候，首先要明确加工场景对应的切削参数匹配，比如针对普通钢材加工的钻头，芯厚尺寸要选取合适的比例，芯厚过大会增加排屑阻力，芯厚过小则会降低刀具整体刚性，深孔加工时容易出现断刀风险；螺旋槽的表面粗糙度要控制在合理范围，降低切屑排出时的摩擦阻力，避免长切屑卡滞在槽内。从安装边界来看，直柄麻花钻的装夹不需要配套专用的莫氏锥套，只要夹头的夹持范围覆盖柄部直径就能使用，适配性更强，不管是台式设备还是手持电动工具都能快速装夹更换，刀具的总长度设计兼顾了常规加工深度需求，不会因为刀体过长导致刚性不足，也不会因为长度不够无法加工常规厚度的工件。

　　实际加工过程中，这款钻头可以完成实心材料的钻孔作业，也能对已有预制孔进行扩孔加工，两对称切削刃的受力平衡设计，能减少钻削过程中的偏摆，降低孔位偏移的概率，横刃的存在虽然会产生一定的轴向阻力，但也能保证钻尖的定心性能，在平面工件上钻孔时不需要提前打中心孔也能获得较好的孔位精度。日常使用中，当切削刃出现磨损后，还可以通过刃磨重新恢复切削性能，只要保证两主切削刃的长度、角度对称，就能继续满足加工要求，不需要整体报废，刀具的复用性较强。排屑槽的螺旋走向经过优化，钻削钢材时产生的带状切屑会顺着螺旋槽向外排出，不会缠绕在刀体上，能减少人工清理切屑的频次，降低连续加工过程中的安全风险。刃带的宽度设计也经过考量，过宽的刃带会增加摩擦发热，过窄则会降低导向稳定性，合理的刃带宽度既能保证导向精度，也能控制钻削过程中的温升，延长刀具的单次使用时长。
