50型电梯导轨适配滑轨靴结构设计

在垂直运输的电梯系统里，导向部件的可靠性直接决定了轿厢运行的平稳度与乘坐舒适度，这款适配50规格电梯导轨的滑轨靴，就是针对中低速乘客电梯、载货电梯的导向需求开发的配套构件。日常电梯运行过程中，轿厢沿井道内的T型导轨做上下往复运动，滑轨靴作为轿厢与导轨直接接触的衔接部件，既要承担横向载荷的传递，抵消轿厢偏载带来的侧向力，还要为滑动接触面预留润滑介质的容纳空间，避免干摩擦引发的抖动、异响甚至部件磨损过快问题。

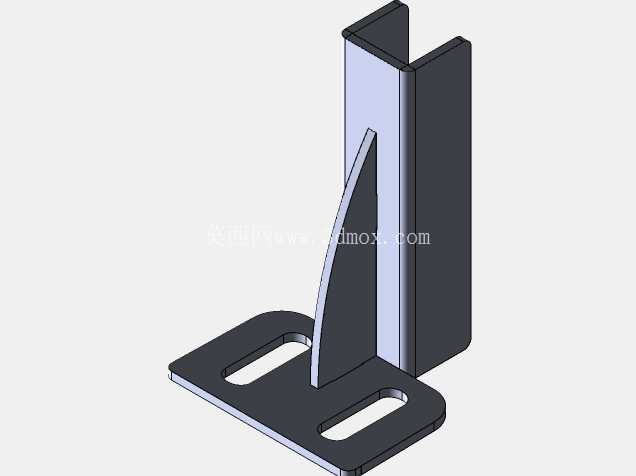

从结构设计逻辑来看，这款滑轨靴采用了分体式受力的布局思路，竖直方向的U型卡槽直接卡合在50mm规格的T型导轨翼缘两侧，卡槽的内侧工作面预留了均匀的配合间隙，既不会因为间隙过小导致运行卡滞，也不会因为间隙过大造成轿厢水平方向晃动量超标。底部的安装底板采用带两个长圆孔的平板结构，长圆孔的设计是为了适配现场安装时的位置偏差，安装人员可以在一定范围内调整滑轨靴与导轨的贴合位置，抵消井道导轨安装时的直线度误差，不需要额外加工调整垫片就能完成初装定位，大幅降低现场安装的调试工作量。

连接竖直卡槽与底部安装板的三角加强筋，是整个构件的受力核心，日常运行中轿厢偏载产生的弯矩全部通过这块加强筋传递到底板再分散到轿厢架上，加强筋的厚度与弯折弧度经过反复校核，既避免了应力集中导致的焊缝开裂或者板材疲劳变形，也不会因为冗余设计增加不必要的构件重量。整个构件的外形尺寸控制在50x50x5毫米的适配边界内，刚好匹配50规格电梯导轨的安装空间，不会和导轨上的接导板、油杯等其他配套部件产生运动干涉，在井道内有限的安装空间里，这个尺寸边界能保证滑轨靴在全行程运行中都不会和周边的井道部件、随行电缆等发生刮碰。

从实际应用场景出发，这类滑轨靴大多应用在额定速度1.75m/s以下的电梯产品上，相比滚动导靴，滑动式的滑轨靴结构更简单，后期维护成本更低，只需要定期检查工作面磨损量、补充润滑脂就能满足长期运行需求，对于低层住宅、小型货梯这类运行频次不是特别高的场景，这种结构的可靠性反而比复杂的滚动结构更有优势。设计过程中特意将卡槽的工作面做了轻微的倒角处理，避免尖锐边缘刮伤导轨表面的防锈层，同时底板的安装孔位间距完全匹配标准轿厢架的安装螺孔位置，不需要对现有轿厢架做二次加工就能直接替换原有老旧导靴，适配性很强。

在受力校核层面，这款滑轨靴的板材厚度选择充分考虑了额定载重下的侧向冲击载荷，当电梯启动、制动或者遇到导轨接头台阶时，产生的瞬时冲击力可以通过加强筋均匀分散到底板的整个安装面，不会出现局部应力过大导致的部件变形。U型卡槽的开口尺寸做了严格的公差控制，保证和导轨翼缘的配合间隙在行业标准要求的范围内，运行过程中既能顺畅滑动，又能限制轿厢的水平摆动量，让轿厢始终保持垂直运行的姿态，减少门机系统因为轿厢晃动出现的门刀碰门球、开关门卡滞等连带故障。很多现场维保的反馈里，导靴磨损过快或者间隙调整不当是引发电梯运行异响的主要原因之一，这款滑轨靴的长圆孔调节结构可以让维保人员快速调整间隙，不需要拆卸整个部件就能完成间隙校准，大幅缩短维保作业的时间，也降低了维保人员的作业强度。
