四柱式汽车升降停车平台结构设计

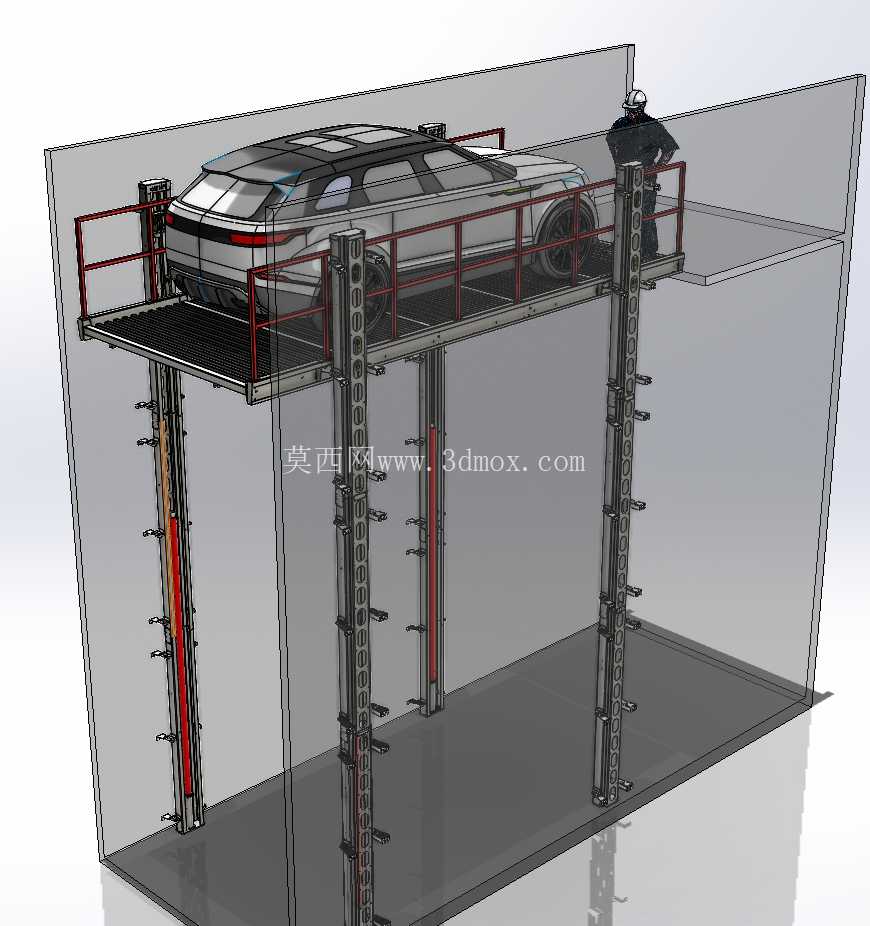

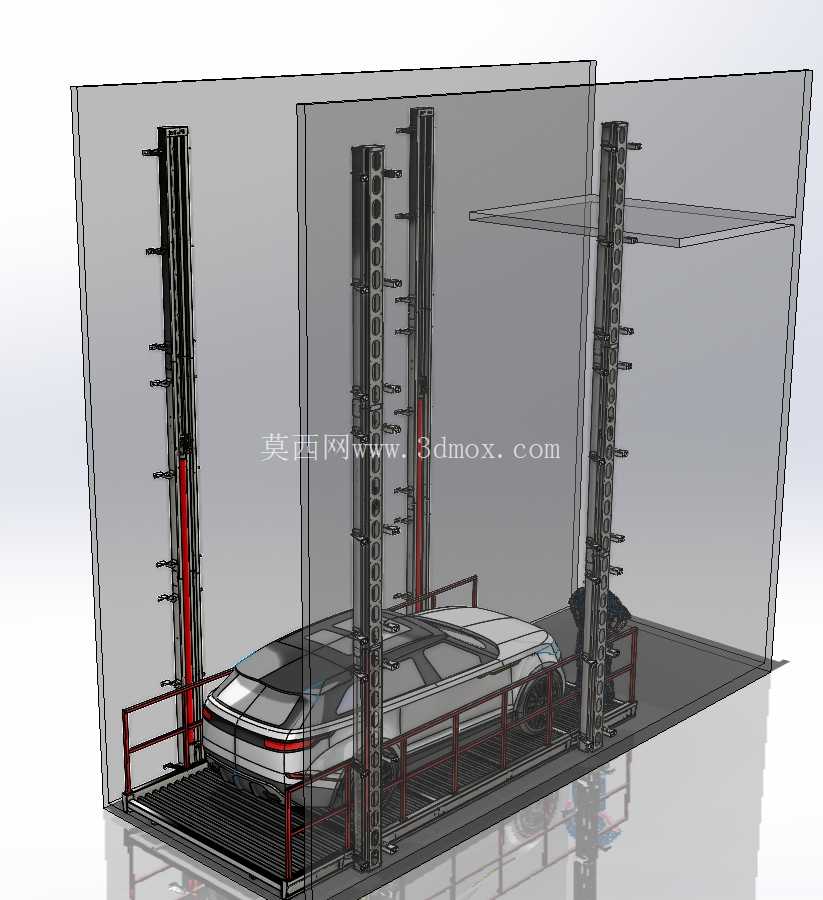

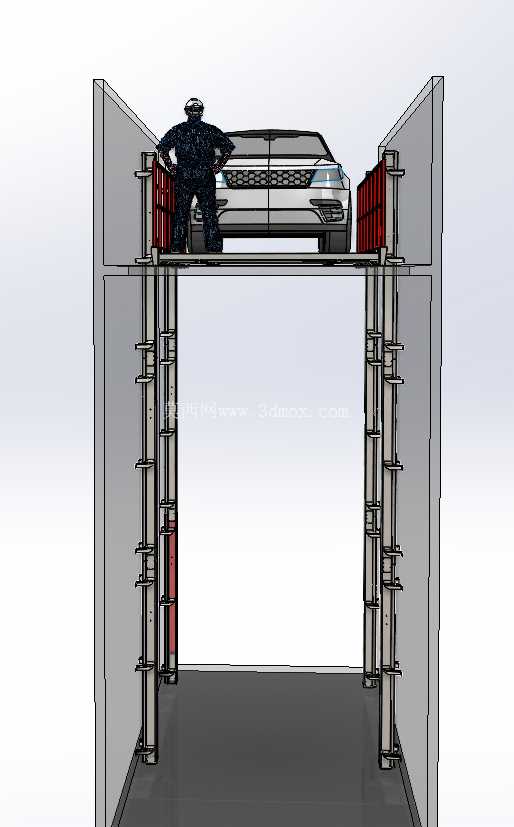

这款四柱结构的车辆升降承载平台，核心服务于城市核心区用地紧张场景下的立体停车需求，区别于普通商用双柱举升机，它的设计定位偏向固定点位的长期车辆分层停放，而非维修场景的临时举升作业。从安装边界来看，设备占地平面尺寸为2.5m×6m，刚好覆盖常规家用轿车、中型SUV的外廓尺寸预留量，安装时需要在基坑或地面层预留对应尺寸的水平安装基面，四根立柱的垂直安装公差需要控制在千分之一以内，避免长期承载运行出现立柱偏磨、导向卡滞的问题，顶部不需要额外搭建附着结构，依靠四根立柱的底部锚固与自身框架刚性即可形成稳定的承载结构，对安装场地的土建要求相对友好，既可以在室内地下车库加装，也能在室外露天场地做防护后部署。

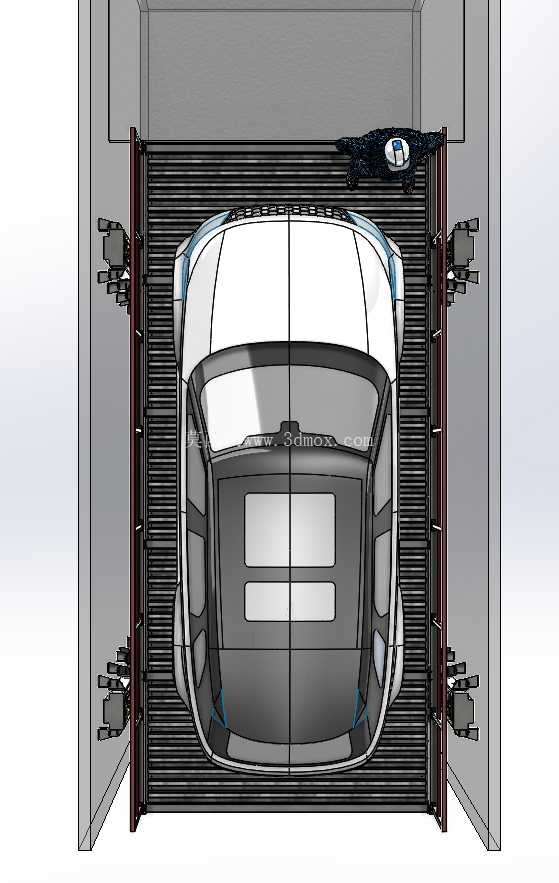

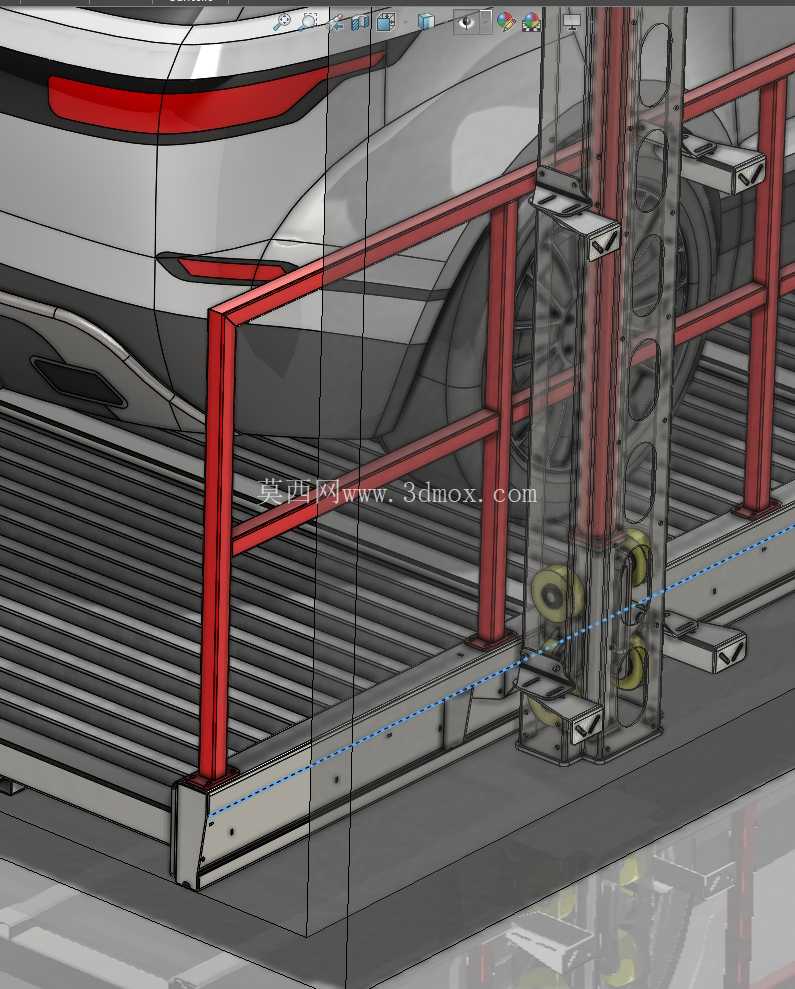

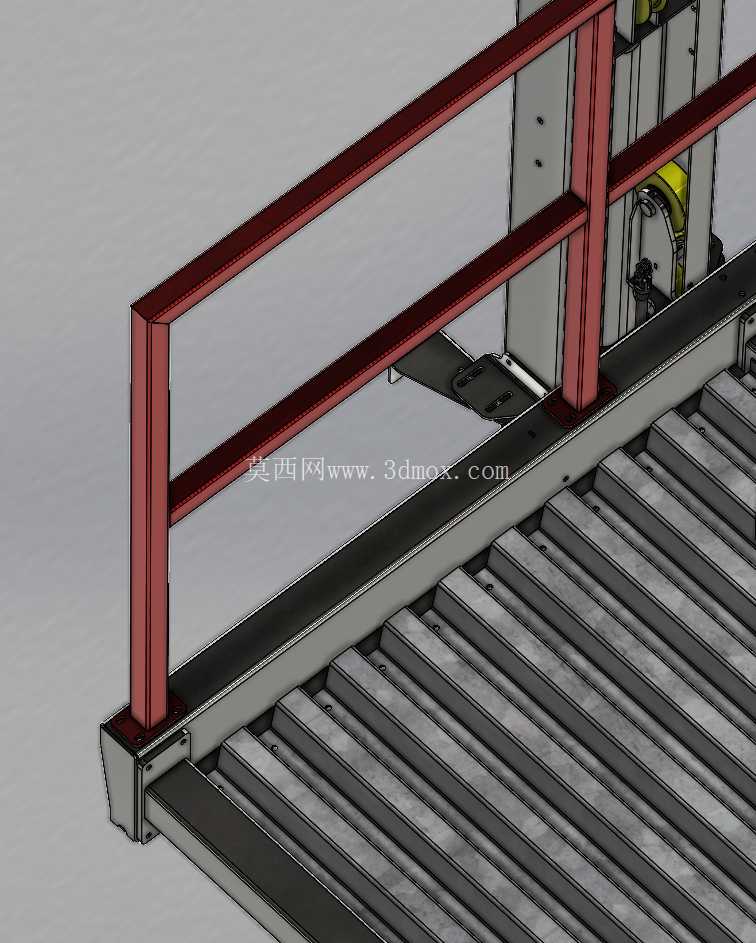

从功能特性上看，设备额定承载能力为3吨，能够覆盖绝大多数民用乘用车的整备质量上限，载车板采用防滑格栅板设计，表面做防滑凸起处理，车辆驶入后不需要额外的轮胎固定机构，依靠载车板边缘的挡轮结构即可限制车辆停放位置，避免滑移风险。升降导向依靠四根立柱内侧的通长导向槽配合载车板上的导向滑块实现，传动结构采用隐藏式布置，液压管路与线缆沿立柱内侧走线，外部做防护盖板遮挡，既避免日常停放时的磕碰损伤，也能减少室外部署时的日晒老化问题。载车板边缘设置了可拆卸式防护栏杆，在车辆停稳、平台升降过程中形成侧面防护，避免人员意外踏入升降间隙，栏杆采用快拆结构，在需要进行设备维护时可以快速拆卸留出操作空间。

设计思路上，这款设备优先考虑了长期静置承载的可靠性，而非高频次快速升降的作业效率，毕竟立体停车场景下，平台的升降动作频次远低于仓储类提升设备，更多时间是处于高位承载静置状态，因此在结构件选型上，立柱采用加厚矩形型钢焊接成型，载车板的底部框架采用纵横梁交错布置，在3吨额定载荷下，载车板的最大挠度控制在跨度的1/500以内，避免长期静置出现载车板变形，导致车辆停放倾斜。导向滑块采用自润滑复合材料，不需要定期加注润滑脂，减少后期维护的工作量，适配民用停车场景下运维能力不足的问题。同步升降的控制逻辑采用四缸同步闭环控制，每根立柱对应一个驱动点位，实时监测四个点位的升降位移差，一旦差值超过安全阈值就立即触发停机锁止，避免载车板倾斜引发行驶坠落风险，机械锁止机构采用齿式卡位结构，在平台上升到指定停放高度后自动卡入立柱的定位齿槽，即使液压系统出现泄压，也能依靠机械结构牢牢锁定平台位置，不会出现下坠风险。

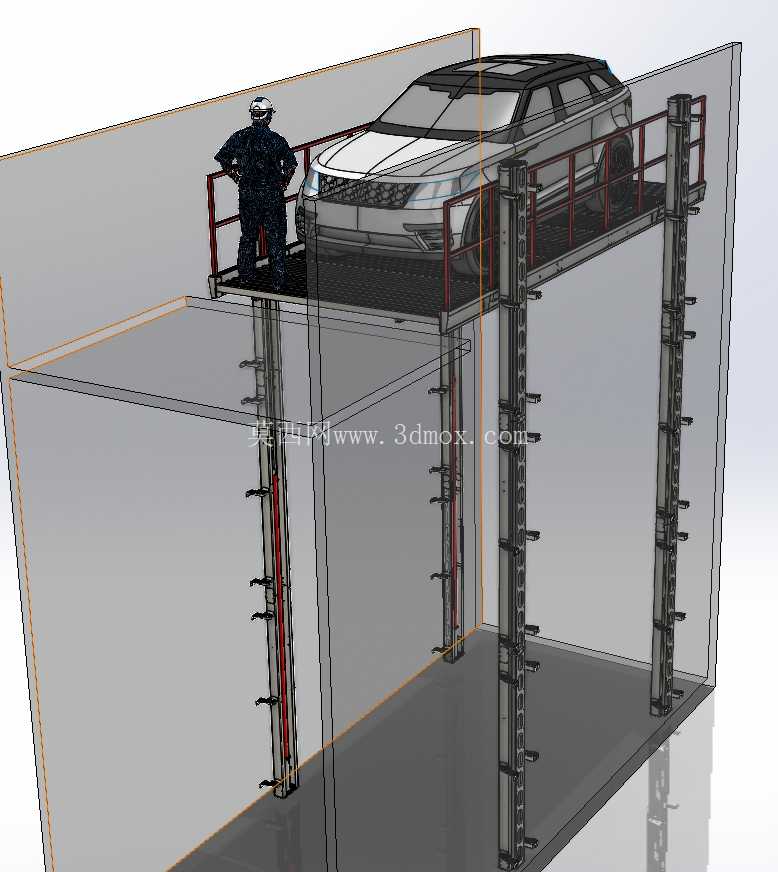

在实际场景应用中，这类设备可以实现单车位的空间翻倍，原本只能停放一台车的地面车位，安装该平台后可以实现上下两层各停放一台车，非常适合老旧小区车位扩容、私人别墅车库增容、小型商业停车场的挖潜改造，不需要对场地土建做大规模改动，安装周期短，投入成本远低于新建大型立体停车楼。和传统的俯仰式简易停车设备相比，这款四柱平台的上层车位停放不需要挪动下层车辆，使用灵活性更高，对驾驶员的停车技术要求更低，车辆直行驶入载车板即可完成停放，不需要复杂的倒车调整动作。设备的操作逻辑做了简化设计，采用点动式控制，操作人员持续按住操作按钮平台才会运行，松开即停，避免误触引发的安全事故，操作面板设置在立柱侧面的人体工程学高度，同时预留了遥控操作的扩展接口，用户可以根据需求选配遥控功能，在车内即可完成平台的升降操作。

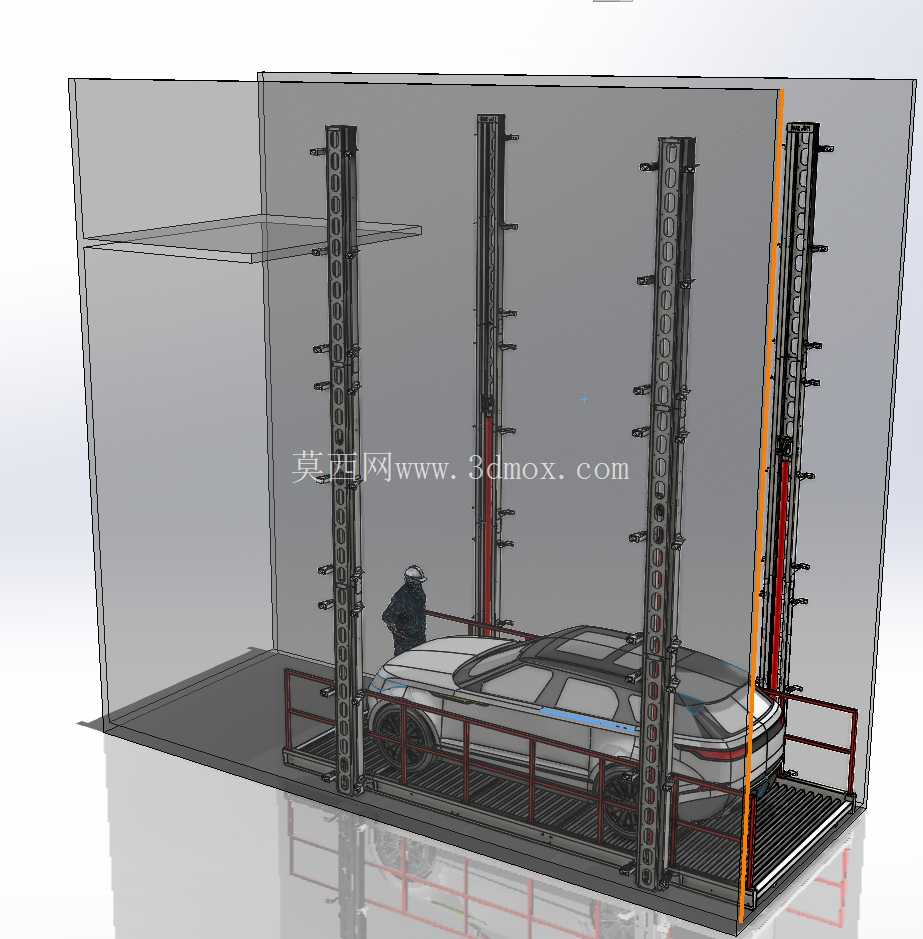

从结构建模的角度来看，这款设备的模型完整还原了立柱的导向槽结构、载车板的格栅细节、防护栏杆的连接结构、液压管线的布置路径，甚至还原了载车板表面的防滑纹理与挡轮块的安装位置，对于做停车设备设计的工程师来说，可以直接参考其立柱间距设置、载车板的承载梁布置思路，调整尺寸参数即可快速衍生出不同承载吨位、不同占地尺寸的同类型停车升降平台方案，也可以用于立体停车项目的方案展示，直观向客户呈现设备安装后的空间占用与使用效果。
