单上部机构悬挂作业平台结构设计

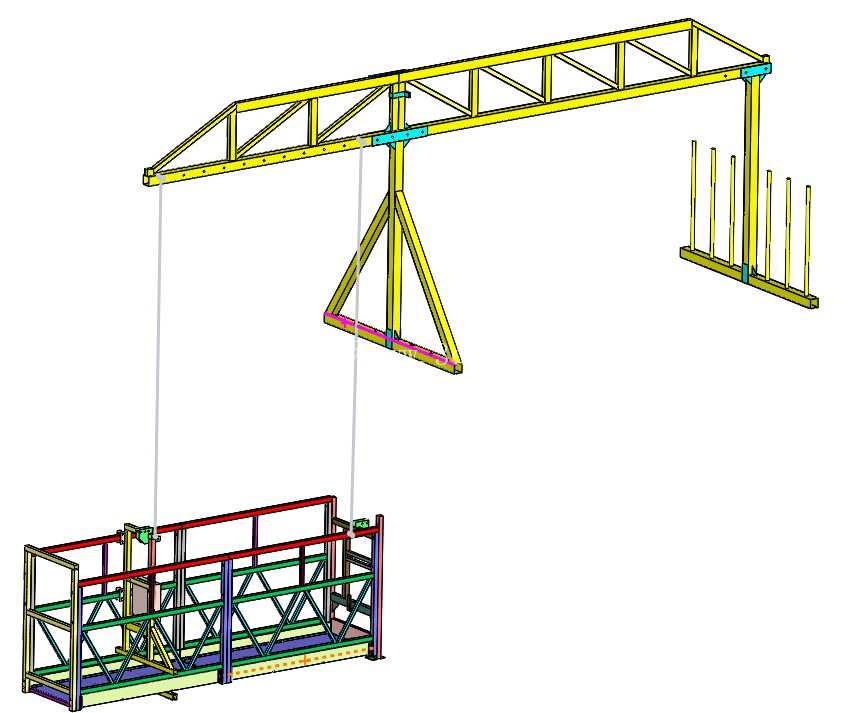

　　从结构组成来看，上部支撑采用三角稳定式桁架悬挑结构，主横梁为桁架式焊接结构，通过斜向腹杆的排布分散悬挑端的载荷，相比实心梁结构在保证抗弯强度的前提下大幅降低自重，方便现场的吊装移位与固定安装；支撑立柱底部设置三角斜撑加固，直接与建筑顶部的结构预埋件或配重底座连接，悬挑端设置两组独立的提升机挂载点，对应平台两侧的提升传动位，保证平台升降过程中两侧受力均匀，不会出现偏载倾斜的问题。这款单上部机构悬挂作业平台，核心适配建筑外墙施工、幕墙安装、外立面维保、罐体外侧检修这类需要临边高空作业的场景，区别于常规双立柱悬挑的悬挂平台，它采用单侧上部支撑的结构形式，能在作业面顶部仅有单侧布设支撑结构条件的工况下使用，比如老旧小区改造时屋面边缘仅有单侧可固定支撑、工业厂房檐口单侧有结构梁可挂载的场景，避免了双侧支撑需要跨距匹配、占用顶部两侧作业空间的问题。

　　平台本体采用框架式焊接结构，底部为型钢焊接的承重底架，铺设防滑作业踏板，四周设置高度符合高空作业防护要求的护栏，护栏分为横杆与立杆，中间设置防护挡边，防止作业工具或人员失足坠落，平台两端设置与提升机连接的挂载架，挂载架上设置导向结构，保证升降过程中平台不会出现横向晃动。设备额定负载能力为300kg，可同时容纳2名作业人员携带常规施工工具开展作业，设计过程中充分考虑了现场安装的边界条件：上部悬挑桁架的支撑段长度可根据现场屋面的固定位置调整，悬挑伸出长度适配常规建筑外立面的作业距离，避免平台与外立面出现过大间隙带来安全隐患；支撑立柱的高度可根据屋面女儿墙的高度做适配调整，保证悬挑横梁的水平度，不会因为女儿墙高度差导致横梁倾斜影响提升稳定性。

　　设计时对结构受力做了针对性优化，三角支撑的斜撑角度经过受力验算，将悬挑端的垂直载荷分解为斜撑的轴向压力与横梁的轴向拉力，减少横梁的受弯载荷，提升整体结构的安全冗余；提升机挂载点做了局部加强，采用加厚钢板焊接并设置加强筋，避免长期受载出现焊缝开裂的问题；平台框架的连接节点全部采用满焊工艺，关键受力位置设置斜向加强筋，保证平台在额定负载下的结构变形量控制在安全范围内。

　　安装时需要注意上部支撑的固定端必须与建筑结构可靠连接，若采用配重固定方式需要保证配重量满足抗倾覆要求，平台升降过程中需要保证两台提升机同步运行，避免出现两侧高度差过大导致的卡滞或倾斜；日常使用中需要定期检查桁架焊缝、挂载点连接、护栏结构的完整性，及时排查结构变形或连接松动的隐患。这款结构相比常规悬挂平台，对顶部安装空间的要求更低，在狭窄屋面、单侧有结构支撑的作业场景下有更好的适配性，结构自重较轻，转场移位时不需要大型吊装设备，仅靠人工配合小型起重工具即可完成拆装，适合中小型外立面施工、维保类项目使用。
