建筑工地重载物料上下输送升降设备

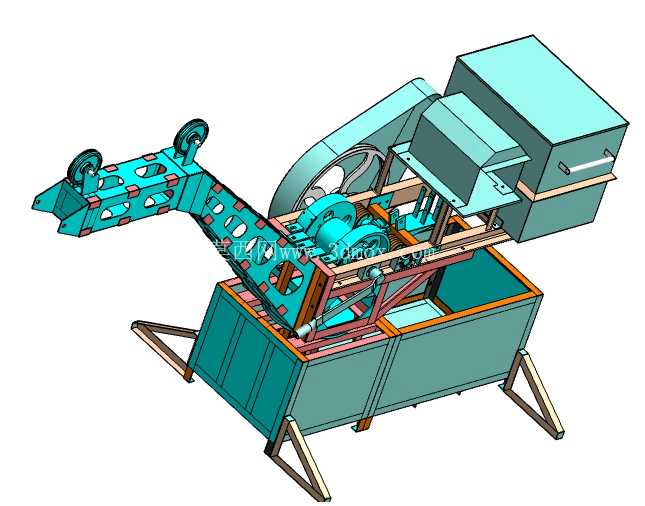

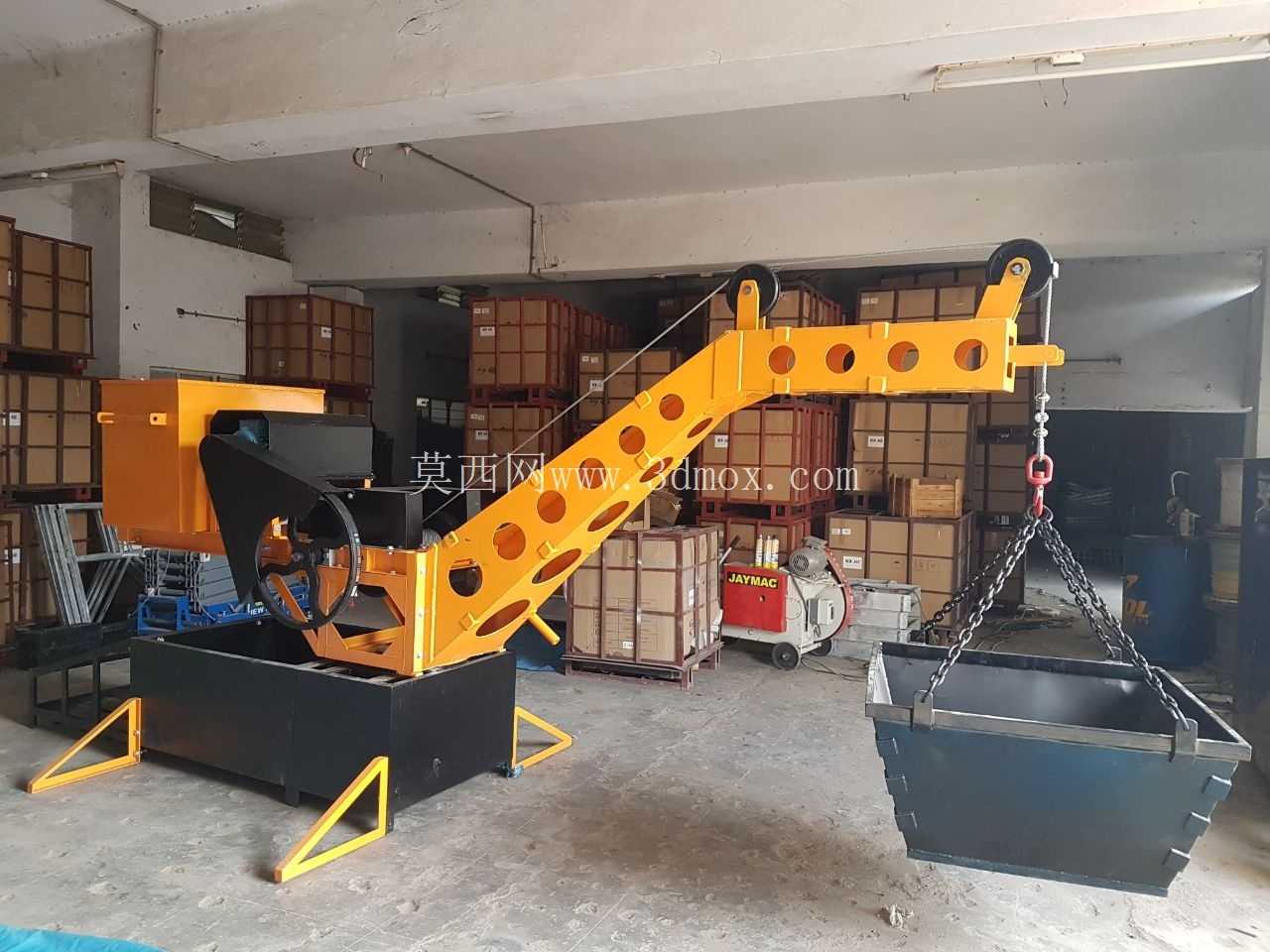

　　这款设备的设计初衷，是解决建筑工地、临时作业场景下，零散重载物料垂直上下转运的痛点，很多工地临时作业点没有固定的货梯设施，靠人力搬运500公斤级的建材、工具不仅效率极低，还存在极大的高空坠落、砸伤风险，这款输送升降设备就是针对这类非固定作业场景开发的。从结构设计来看，设备采用分体式机架布局，底部是带斜撑支腿的箱型基座，这个基座一方面作为整个设备的承重基础，内部可以容纳传动组件、配重块以及电控相关部件，斜向布置的支腿向外展开，不需要打地脚螺栓固定，只要放置在硬化平整的地面上就能保证作业时的稳定性，适配工地临时场地地面条件参差不齐的实际情况，安装时只需要预留出基座的占地空间，加上臂架伸展后的作业半径，不需要额外做复杂的基础施工，转场时可以整体吊装移位，非常适合短期作业的临时工地使用。设备的输送臂采用桁架式镂空结构，这种设计不是为了省材料，而是在保证臂架整体抗弯、抗扭强度的前提下，尽可能降低臂架自身重量，减少升降驱动端的负载，臂架上均匀布置的安装孔位，一方面是减重孔，另一方面可以根据实际输送需求，加装物料托架、防滑挡条或者小型料斗固定座，适配不同形态的物料，比如袋装水泥、砌块、小型工具组、施工耗材都可以固定在臂架端进行输送。臂架前端设置的两个导向滚轮，是为了在臂架俯仰调整到不同角度时，能够贴合建筑外立面或者作业平台边缘，避免臂架直接剐蹭施工面，同时也能在输送到位时起到定位支撑的作用，减少臂架端部的晃动。

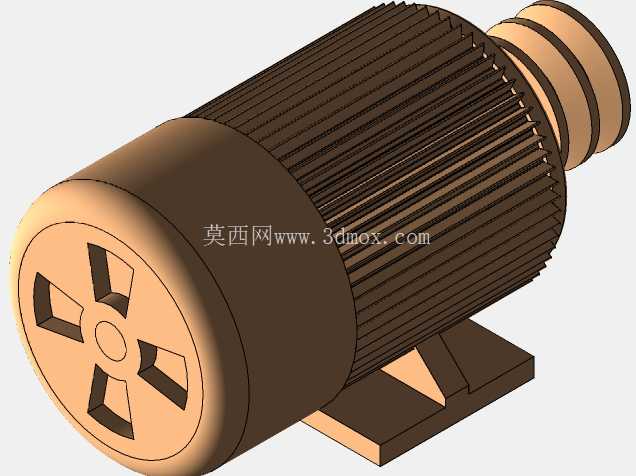

　　驱动部分采用带轮传动配合减速机构的布局，大尺寸的带轮能够提供足够的传动比，降低驱动电机的输出扭矩要求，同时带传动本身具备一定的过载缓冲能力，当物料放置出现偏载或者瞬间卡滞时，能够避免刚性传动打坏齿轮或者烧损电机，传动组件全部设置在基座上方的防护框架内，外侧有护板遮挡，能够阻挡工地的扬尘、砂浆溅入传动部位，减少日常维护的频次。设备的额定负载能力设定在500公斤，这个参数是经过结构校核的，从臂架的型材选型、转轴的轴径计算、传动件的强度匹配，到支腿的承重验算，都是围绕这个负载值做的冗余设计，完全覆盖工地日常零散物料的重量范围，不会出现小马拉大车的过载隐患。

　　从作业边界来看，臂架可以在一定角度范围内做俯仰调整，能够适配不同高度的作业平台，从地面到数米高的作业面都可以覆盖，不需要额外搭建坡道或者人工传递通道。在实际使用时，操作人员只需要在地面端将物料固定在臂架的承载位，启动驱动机构就可以将物料平稳输送到高处作业点，整个输送过程运行平稳，不会出现大幅晃动，物料不会滑落。设计时还考虑了工地的维护便利性，所有的传动连接部位都采用标准件连接，易损件比如传动带、滚轮都是市面上容易采购的通用型号，不需要定制特殊配件，即使在工地现场也能快速更换维修，不会因为小故障导致设备长时间停工。基座的箱型结构除了容纳内部部件，还可以作为临时的工具储物空间，放置一些日常维护的工具、易损配件，方便现场取用。

　　整个设备的外形轮廓没有尖锐的外凸结构，所有的边角都做了倒钝处理，避免工地人员走动时磕碰受伤，外露的传动部位都有防护挡板，符合工地作业的安全规范要求。和固定安装的升降货梯相比，这款设备不需要做永久基础，转场灵活，成本更低，和小型吊机相比，它的输送过程更平稳，物料不会在空中大幅摆动，对于一些怕磕碰的施工耗材、小型机具的输送更友好，尤其适合小型建筑工地、临时装修作业、外立面维修这类短周期、需要频繁转场的作业场景，填补了固定升降设施和小型起重设备之间的应用空白。在三维建模过程中，所有的结构件都按照实际加工尺寸做了细节还原，包括型材的拼接焊缝位置、标准件的安装间隙、转动部件的活动空间都做了校核，确保模型可以直接用于结构参考、作业模拟，不会出现结构干涉、安装空间不足的问题，对于做同类设备开发、施工方案模拟的从业者来说，可以直接参考其结构布局、负载匹配思路，减少前期方案校核的工作量。
