MAN重卡平头驾驶室结构设计方案

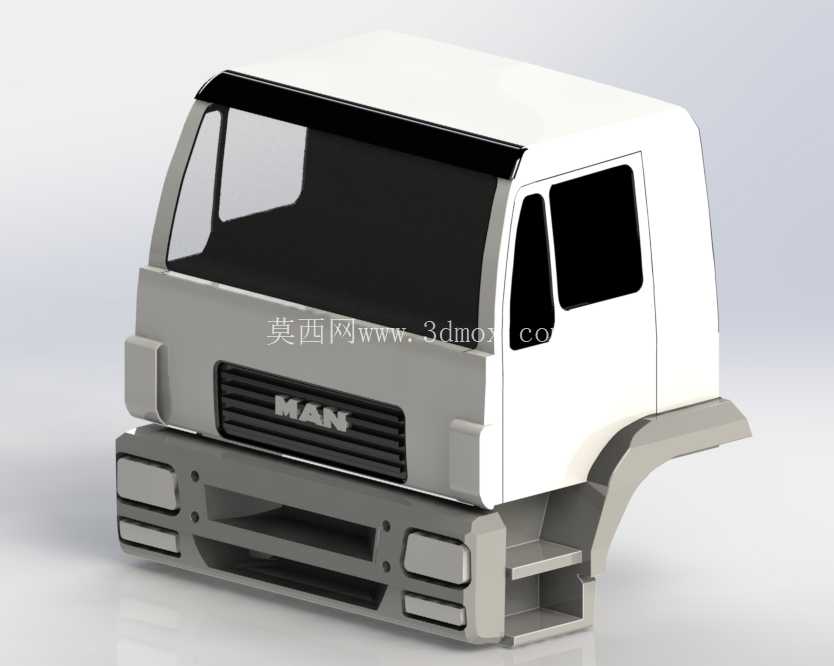

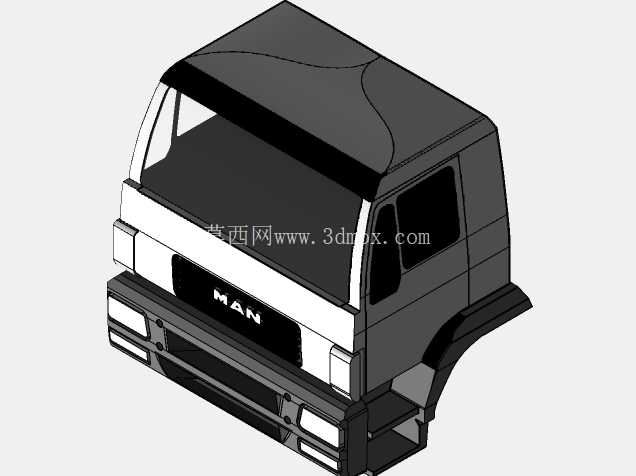

本次呈现的是MAN品牌重卡平头驾驶室的三维结构模型，这类驾驶室是干线物流重卡、工程自卸重卡、特种作业重卡的核心承载部件，直接决定了驾乘人员的操作空间、行驶视野与碰撞安全冗余，也是重卡整车前部造型与风阻优化的核心载体。不同于长头卡车的发动机前置布局，平头驾驶室将发动机布置于座椅下方，在同等整车长度下能获得更长的货厢装载空间，是国内及欧洲干线物流重卡的主流驾驶室结构形式。

从结构设计逻辑来看，该驾驶室采用全钢骨架+外覆盖件的分层设计思路，前部格栅区域预留了中冷器、散热器的通风进风面积，格栅的横向筋条既承担了前脸造型的识别功能，也能在行驶过程中阻挡飞石直接冲击散热模块。保险杠采用分体式模块化设计，上下分段的结构能在局部发生磕碰损坏时单独更换对应部件，降低运维成本，保险杠两侧集成了前照灯、转向灯的安装位，预留的线束过孔与安装卡扣位置完全匹配量产重卡的装配公差要求，下部预留的脚踏安装接口能与一级、二级登车踏板直接匹配，满足不同离地间隙车型的登车需求。

驾驶室的A柱采用大倾角设计，在保证结构抗扭强度的前提下尽可能缩小A柱盲区，侧窗采用分段式布局，前部三角窗位置对应外后视镜的安装基座，能减少高速行驶时的风噪传递，主驾侧窗的升降区域预留了玻璃导轨、升降器的安装空间，车门下部的轮眉区域做了圆弧过渡，能匹配不同规格的前轮轮胎转向包络，避免满载转向时轮胎与轮眉发生干涉。驾驶室顶部的黑色遮阳罩采用一体化成型结构，既可以阻挡正午阳光直射前挡风玻璃造成的眩目，也能优化驾驶室顶部的气流走向，减少高速行驶时的风阻系数与风噪产生。

从安装边界尺寸来看，该驾驶室的前部安装点与车架纵梁的悬置软垫位置完全对齐，后部的翻转机构支点匹配主流重卡的液压翻转系统，能实现驾驶室向前翻转55度以上，方便检修下方的发动机、变速箱与转向机构。驾驶室内部的地板预留了发动机舱的凸起鼓包位置，鼓包周边的密封槽结构能隔绝发动机的噪音与热量传入驾乘舱，座椅安装位的滑轨固定点按照人体工程学布局，能适配不同身高驾乘人员的坐姿调整需求，前挡风玻璃的安装面采用双曲面设计，匹配密封胶条的安装槽深度，保证雨天行车时的密封性能，避免出现漏水漏风的问题。

在实际应用场景中，这类驾驶室结构不仅要满足常规公路运输的使用需求，还要考虑工程作业场景下的抗冲击要求，前部骨架的碰撞吸能区设计能在发生正面碰撞时通过有序溃缩吸收冲击能量，减少驾乘舱的变形量，保证驾乘人员的生存空间。外覆盖件的圆角过渡设计既考虑了冲压成型的工艺可行性，避免出现冲压开裂、起皱的问题，也能减少行驶过程中的空气涡流，降低整车燃油消耗。建模过程中先通过导入参考图片确定各视图的比例关系，再基于草图平面绘制各截面的轮廓线，通过曲面缝合、实体加厚生成外覆盖件结构，再逐步搭建内部的骨架梁、安装支架等细节，保证各部件之间的装配间隙符合量产工艺要求，所有安装孔位的位置精度控制在±0.5mm以内，能直接对接后续的工程化设计与模具开发工作。
