哈雷Bobber风格复古巡航摩托车结构设计

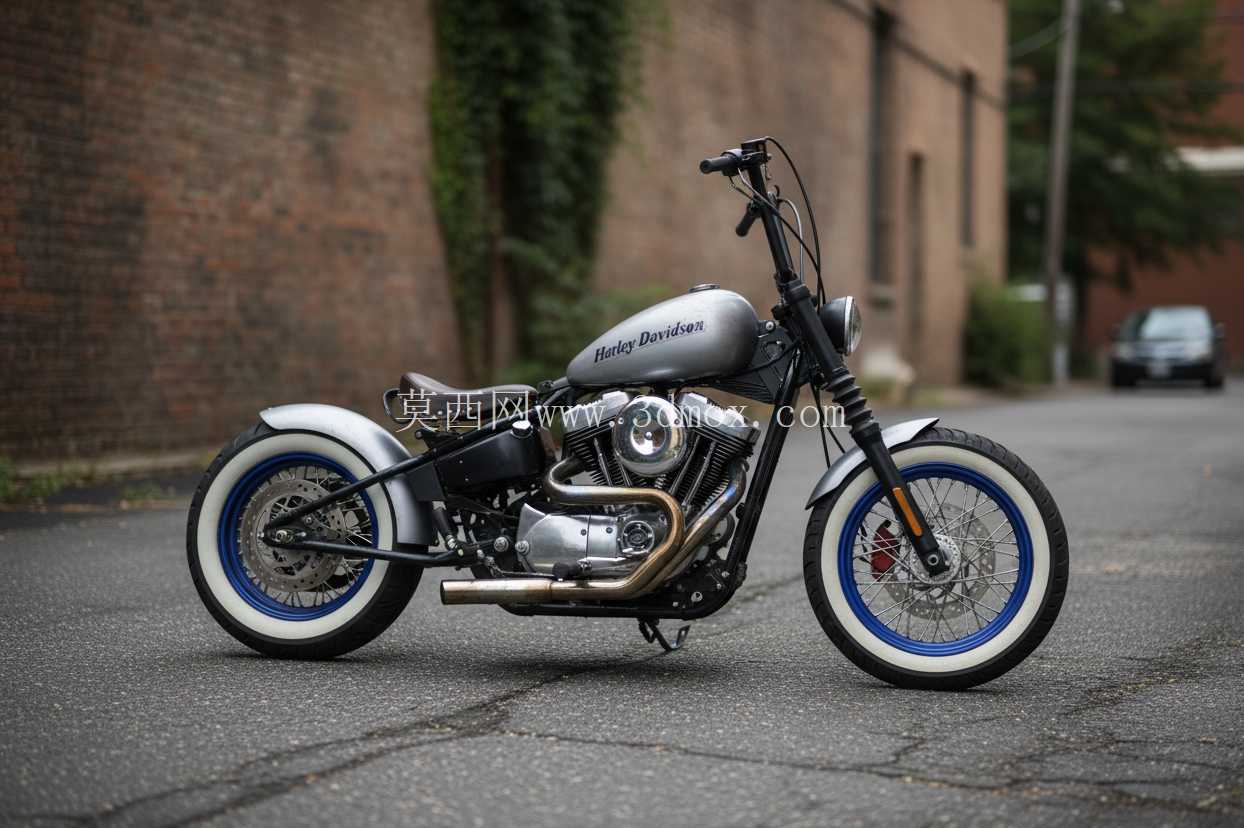

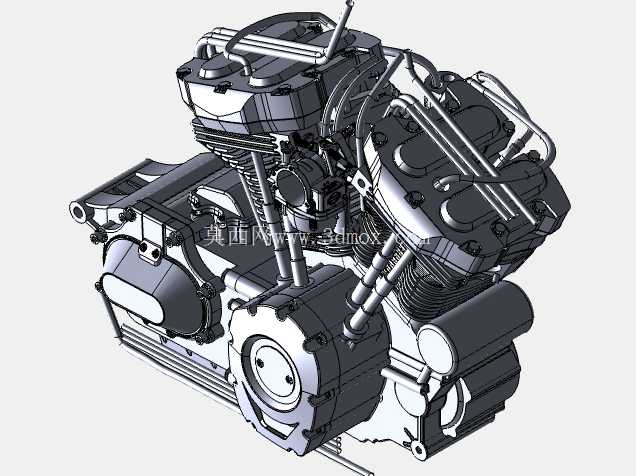

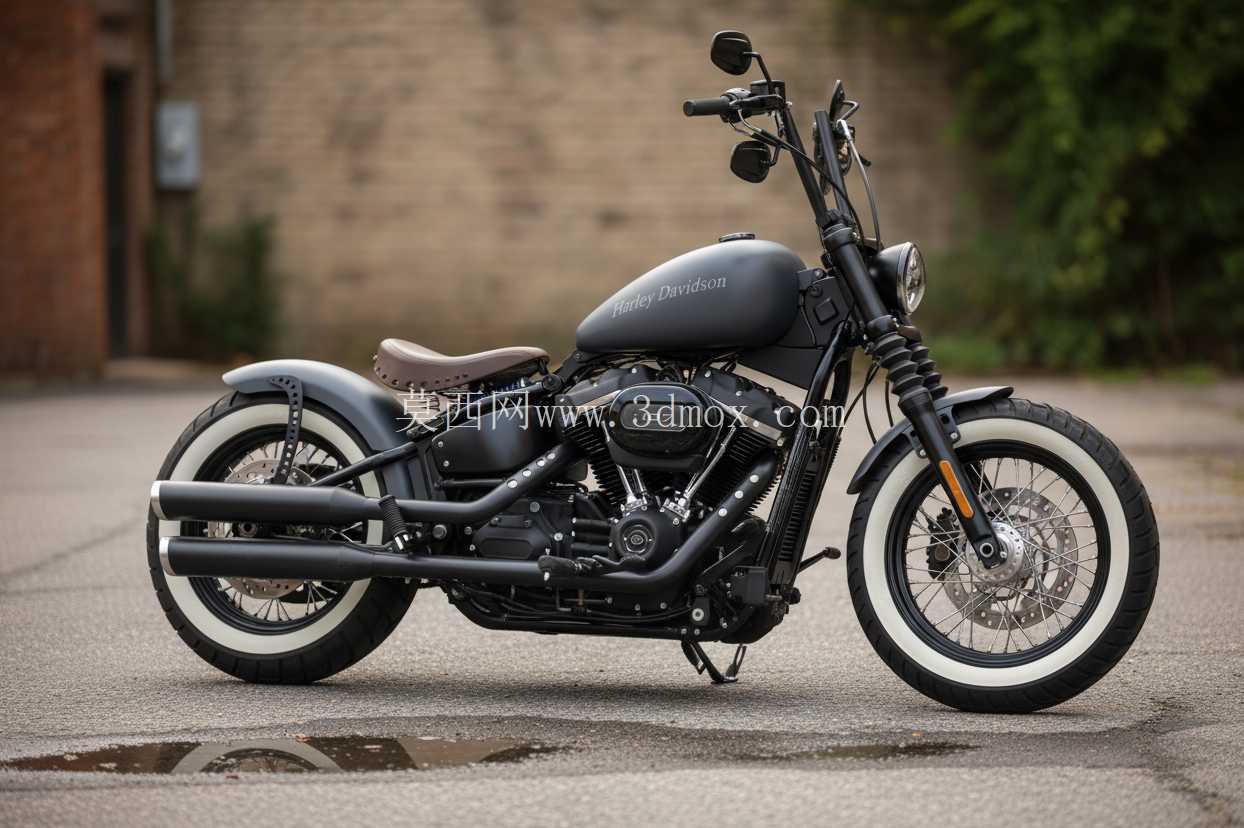

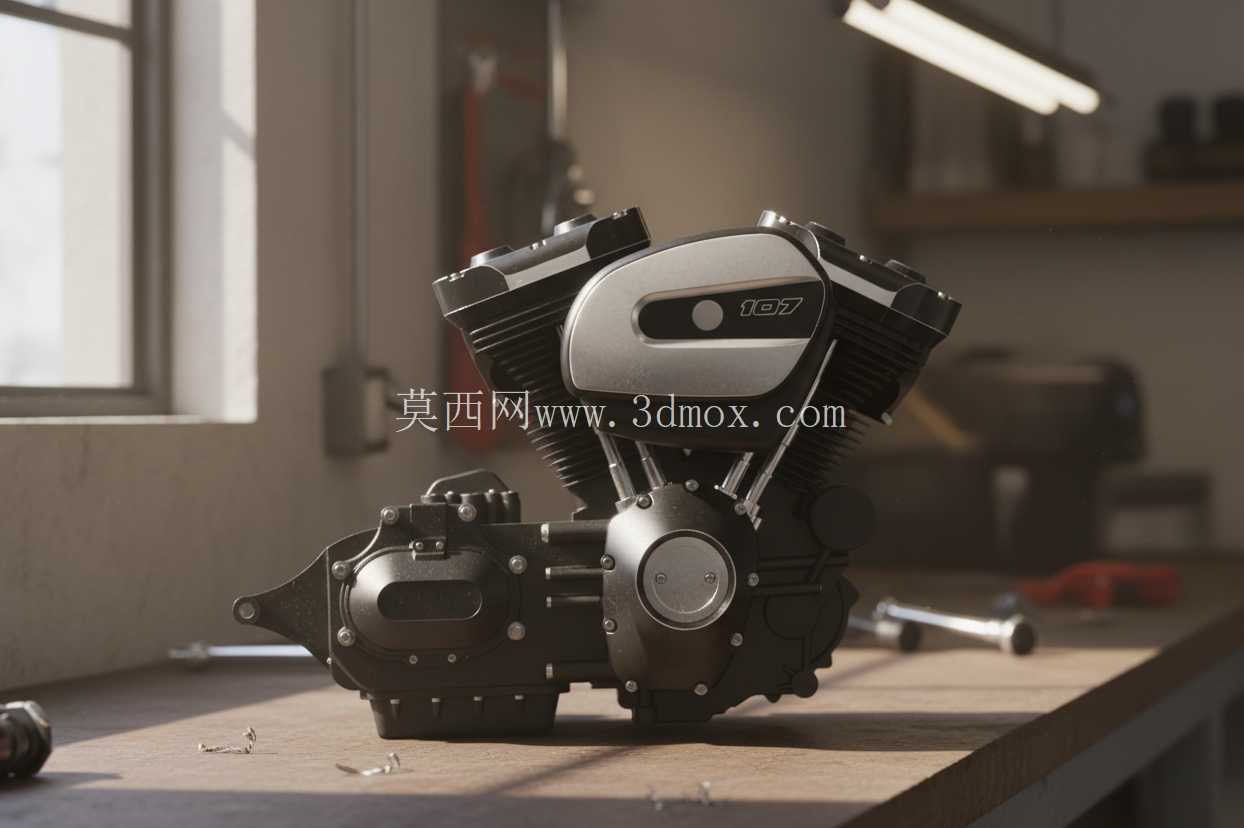

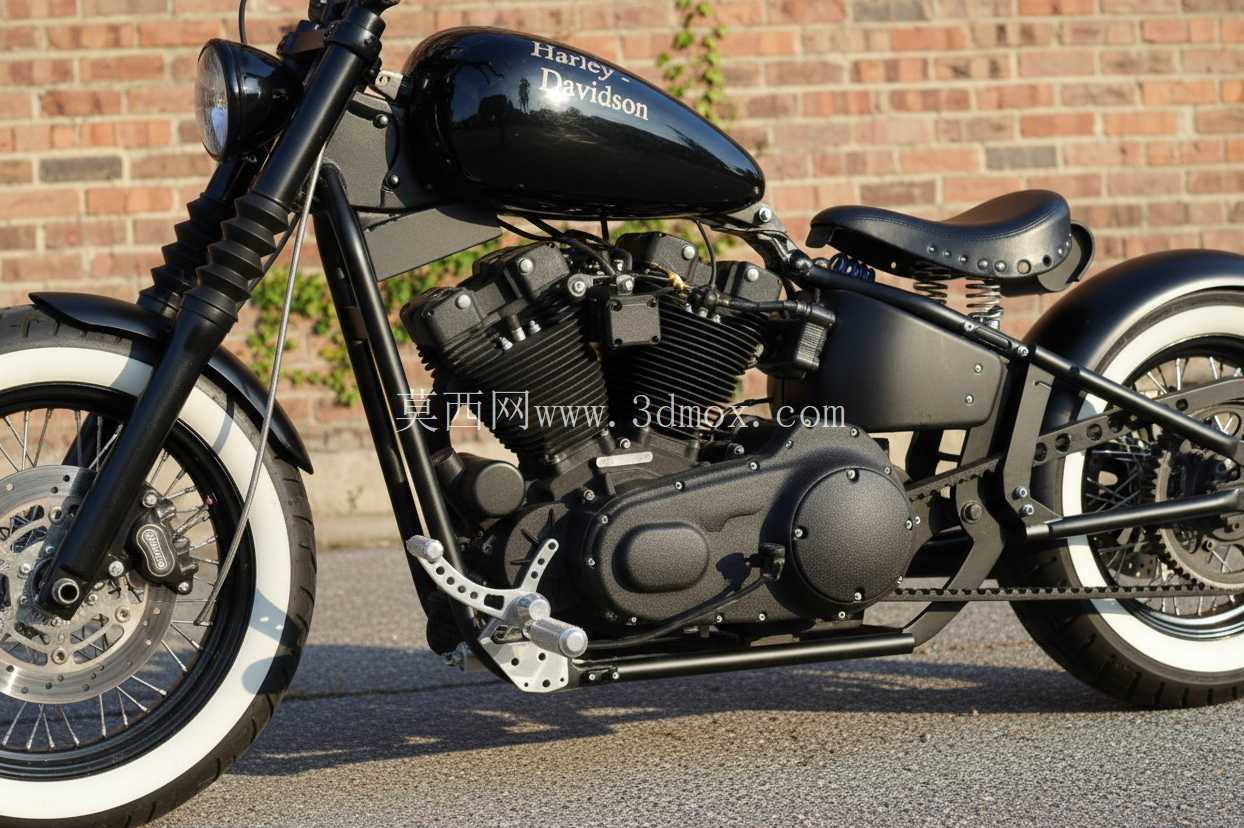

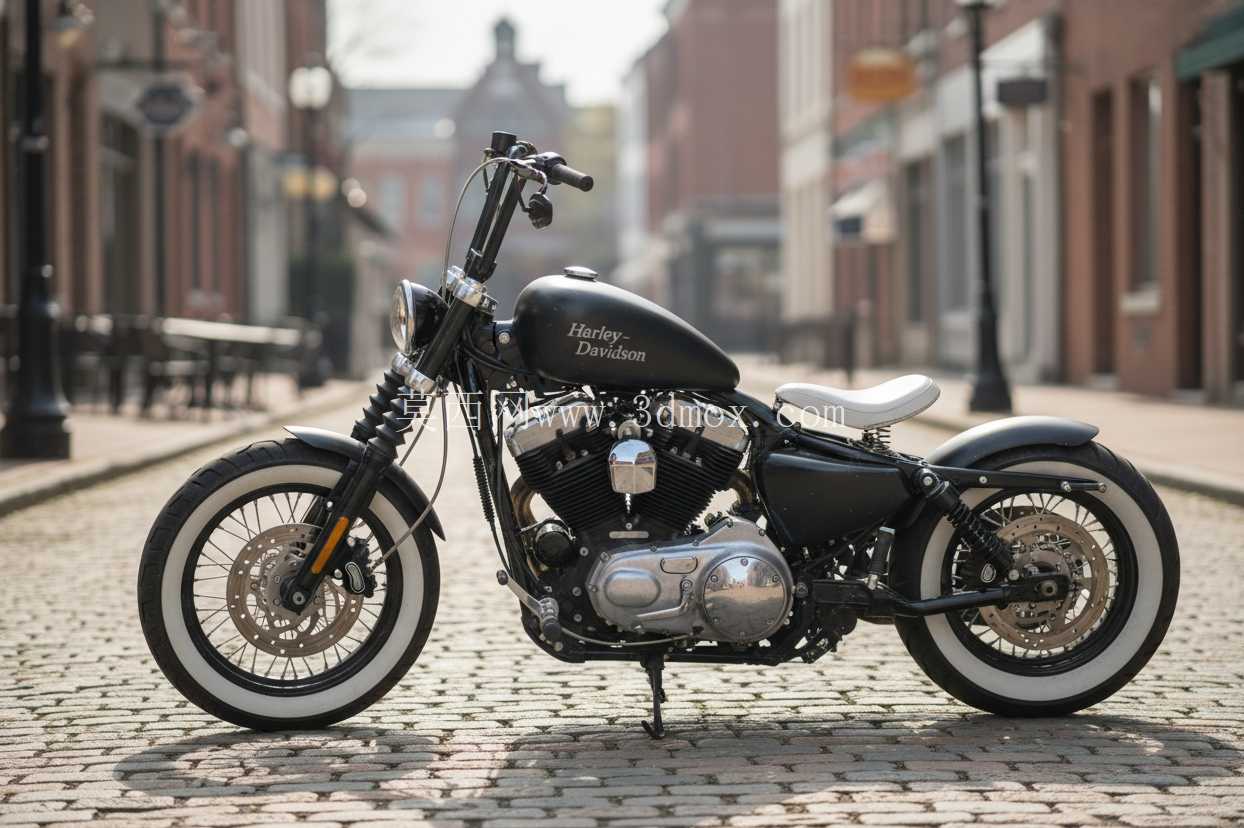

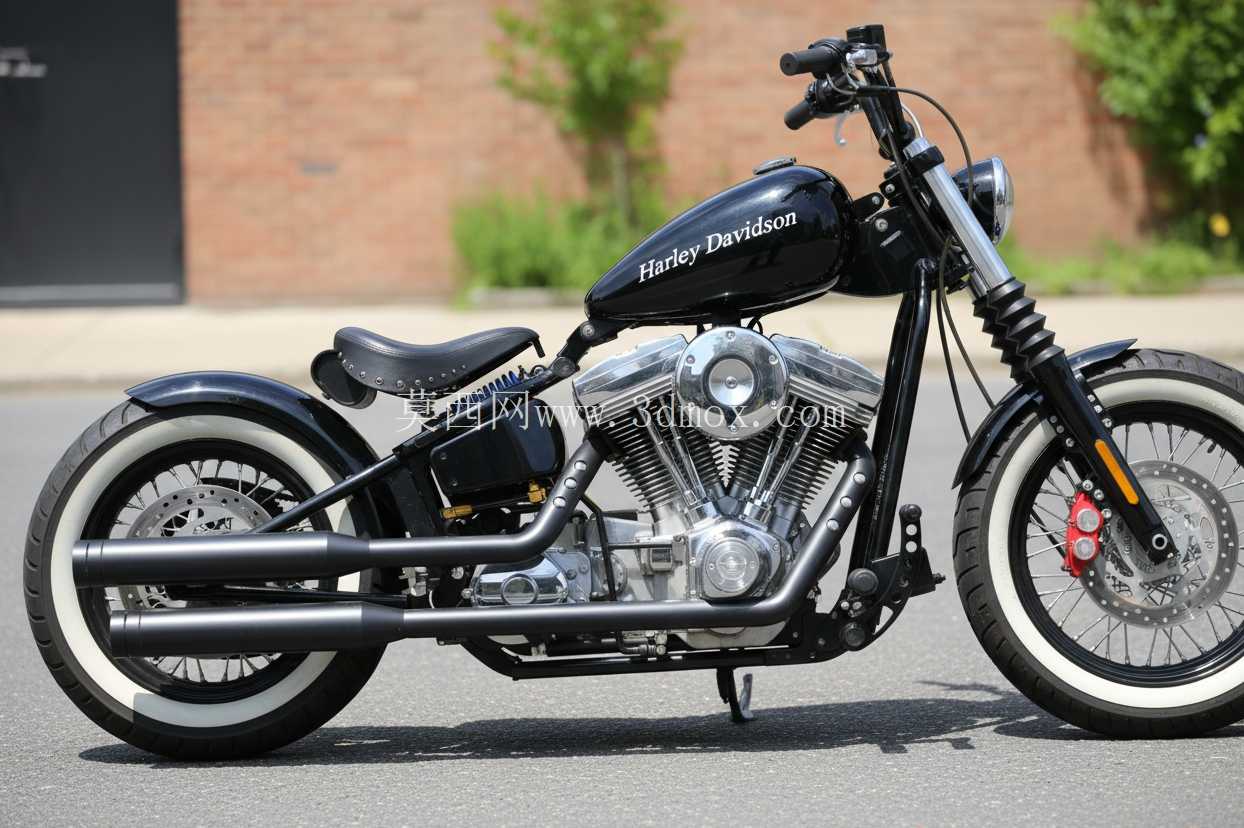

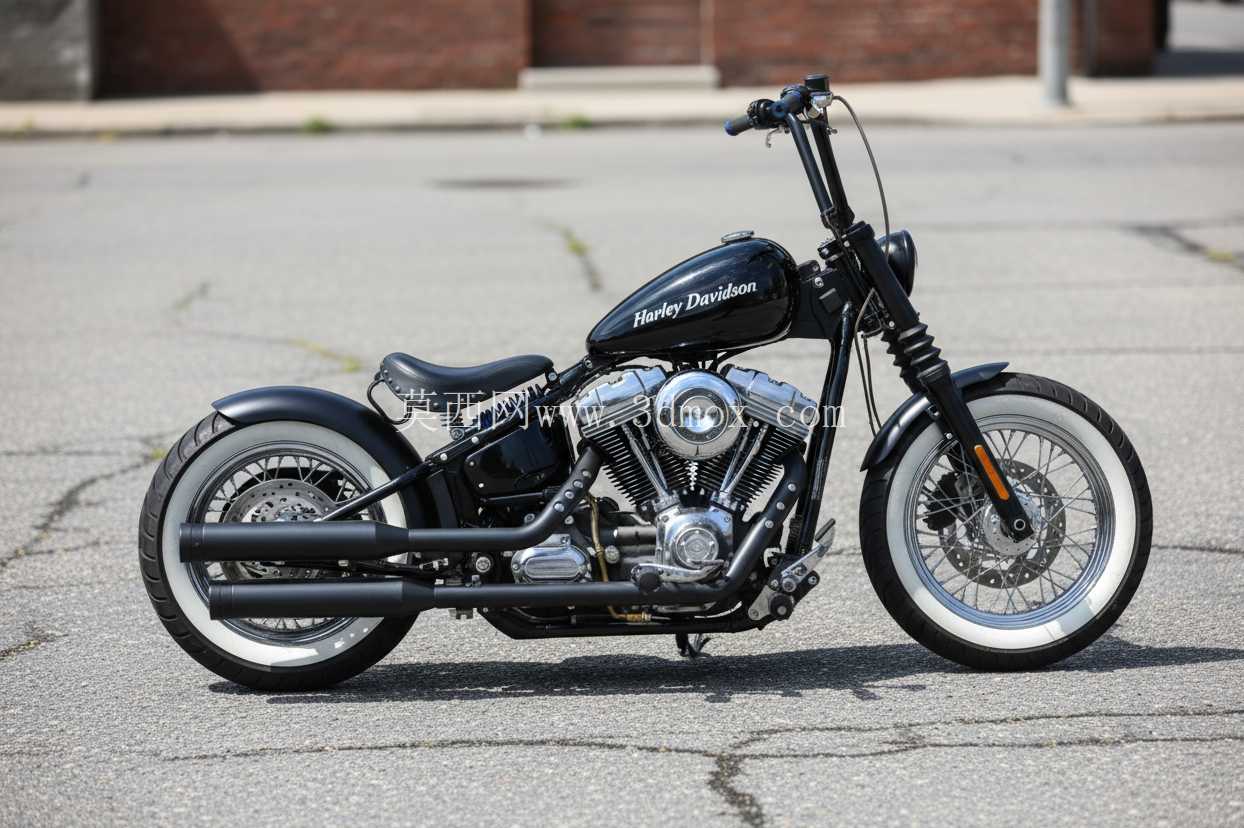

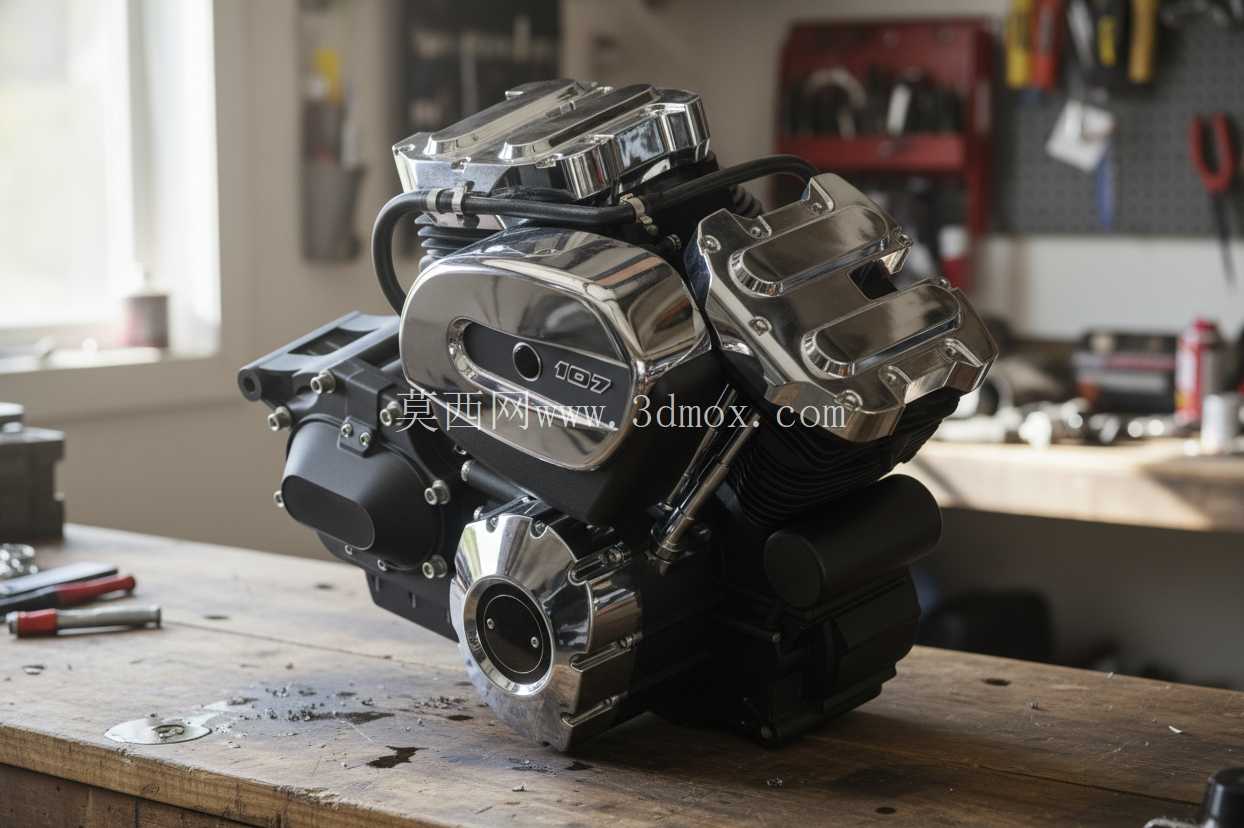

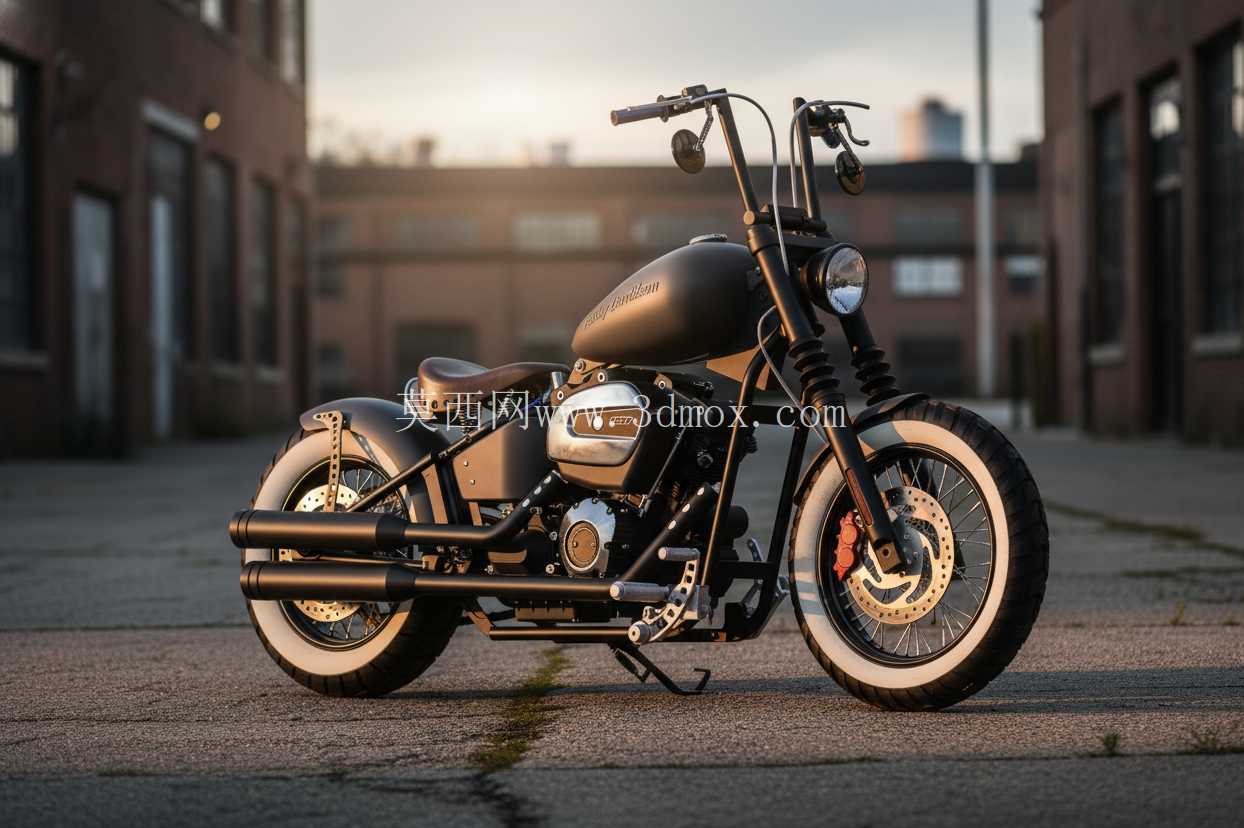

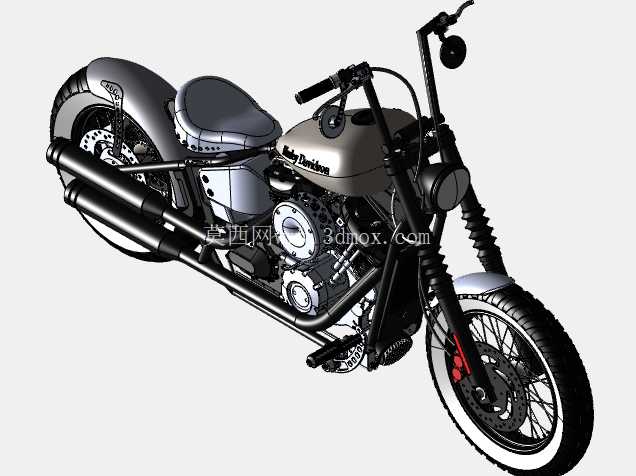

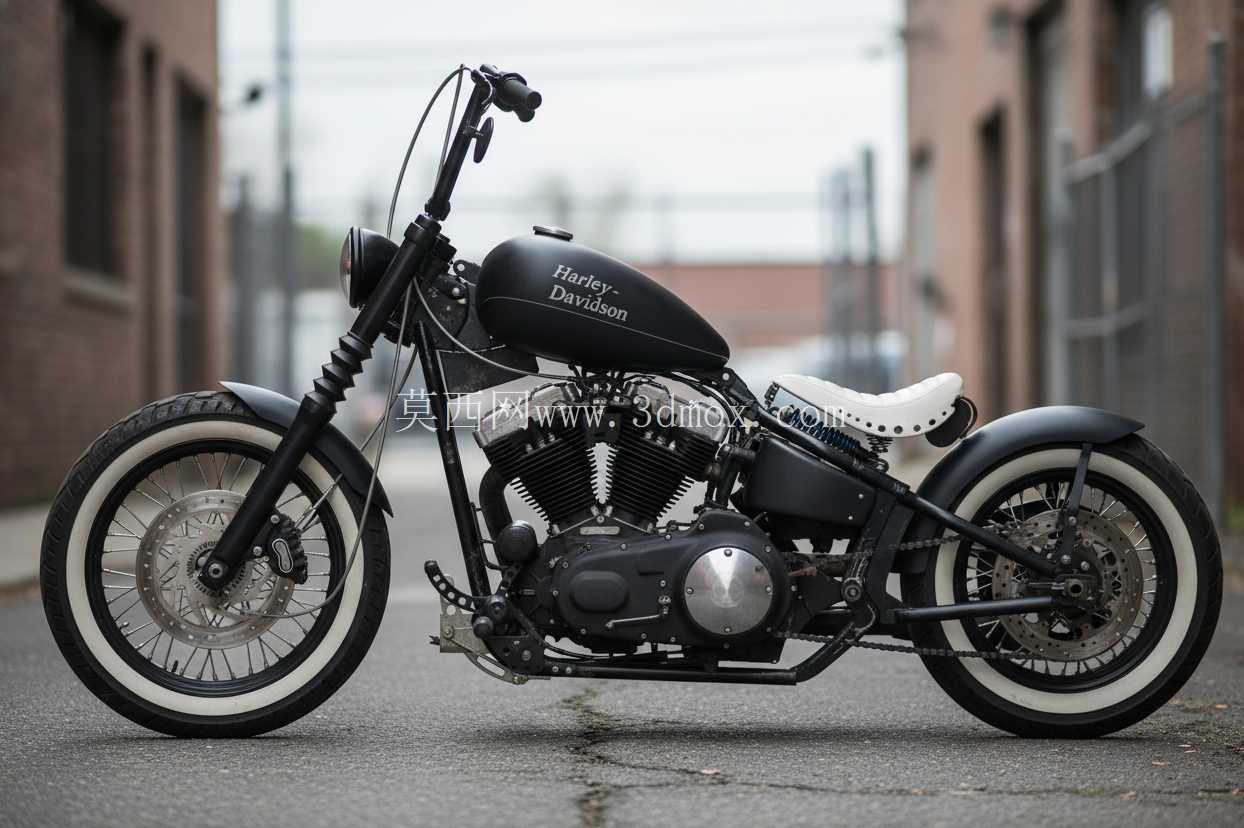

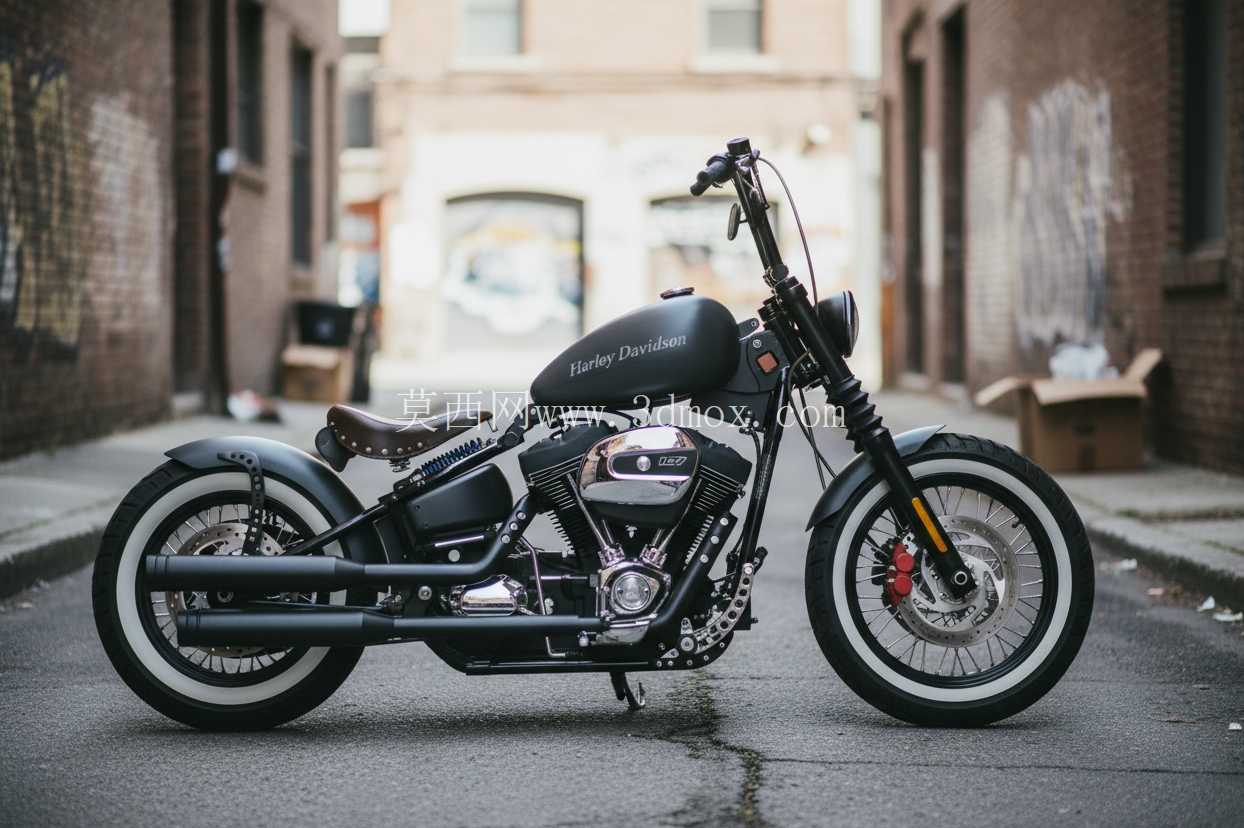

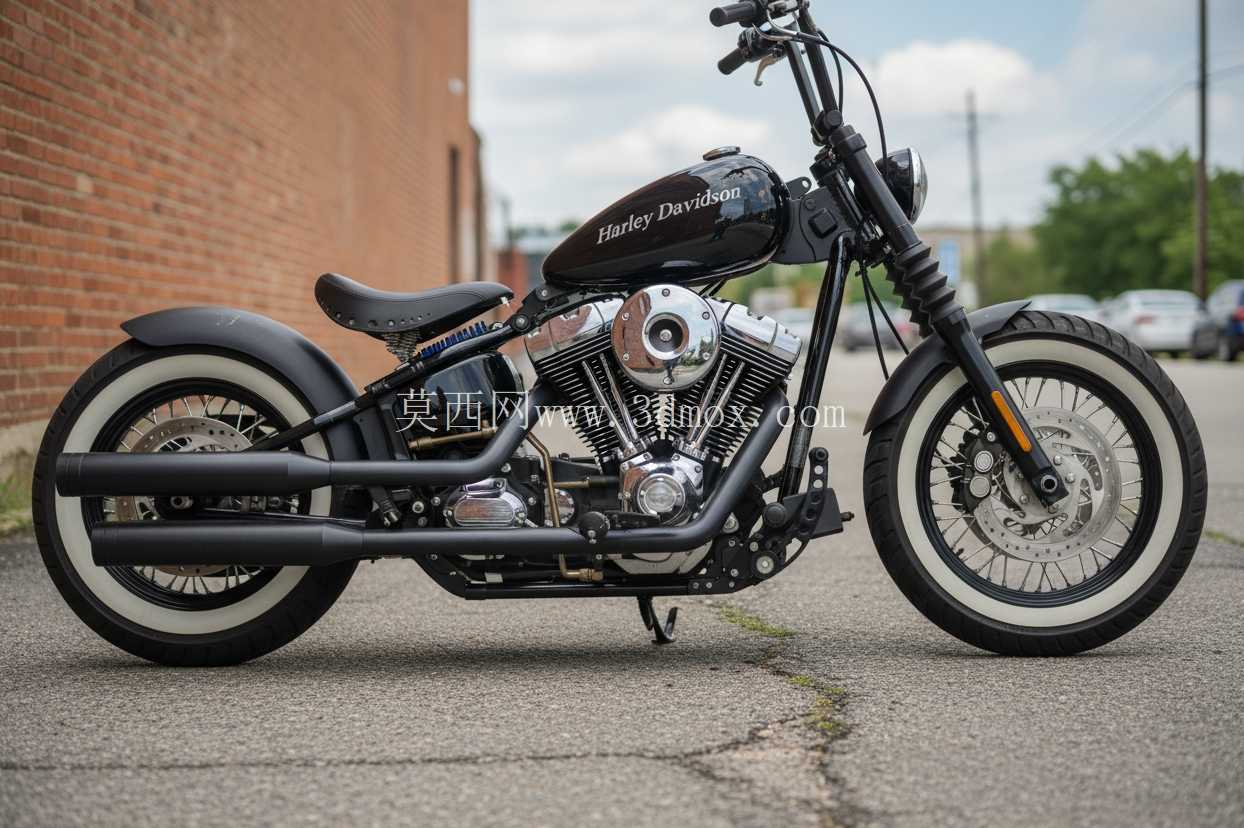

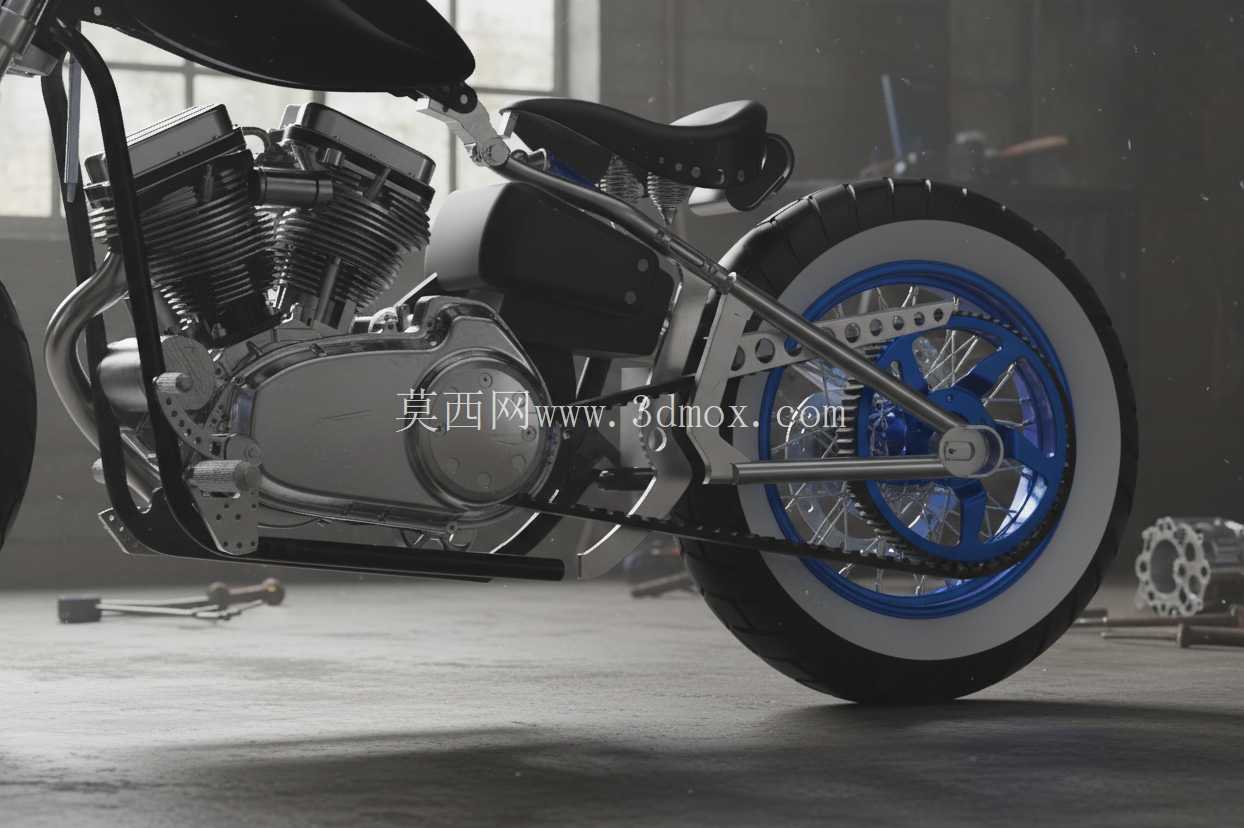

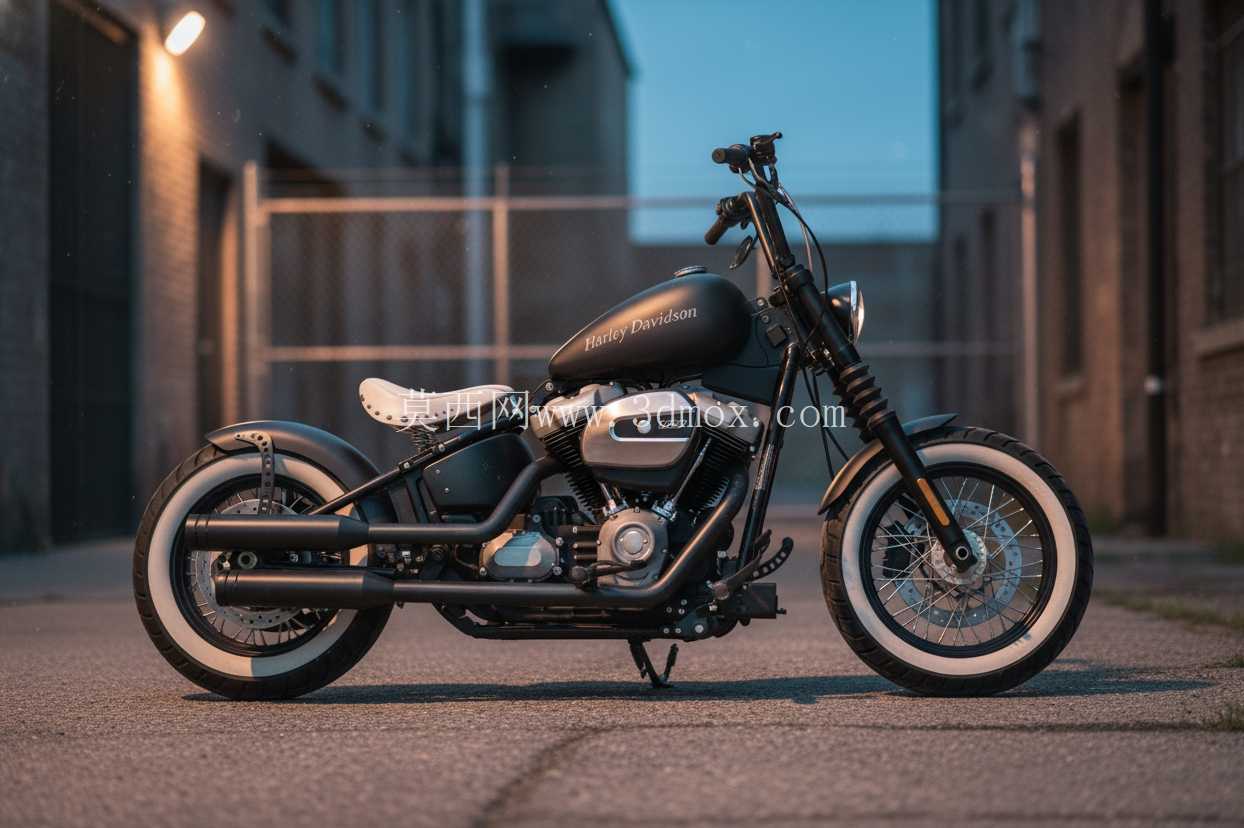

　　这款Bobber风格的巡航机车，核心面向定制机车改装、机车结构教学、影视道具三维预演等场景使用，在定制机车改装领域，可直接作为硬尾Bobber车型的改装参考基准，帮助改装从业者提前确认车架走线、部件安装位置，避免实车改装时出现部件干涉、装配错位的问题，大幅降低定制改装的试错成本。整车采用经典的硬尾车架设计，取消了后减震结构，将后车架与主车架直接刚性连接，这一设计完全贴合Bobber车型极简、硬核的风格定位，同时也对车架的刚性分布提出了更高要求，建模过程中对车架管材的弯折角度、焊接节点的受力过渡做了精准还原，主车架采用直径32mm的无缝钢管弯折成型，后平叉与车架的连接轴位置预留了标准的轴承安装位，可适配多数市售巡航车的后轮轴组件。动力单元采用V型双缸发动机布局，缸体夹角为45度，这是哈雷经典机型的标准夹角设计，建模时完整还原了发动机的散热鳍片结构、缸头气门室盖的造型、以及发动机与车架的连接吊耳位置，发动机安装点共设置三处，分别位于变速箱前端、缸体后侧、以及变速箱尾部，三个安装点形成稳定的三角支撑结构，可有效抵消V缸运转时产生的横向震动，发动机下方的机油管路、启动电机、传动链轮的位置都按照实车装配关系做了对齐，链轮与后牙盘的中心距控制在580mm，适配130节的标准传动链条，无需额外调整张紧结构即可完成装配。

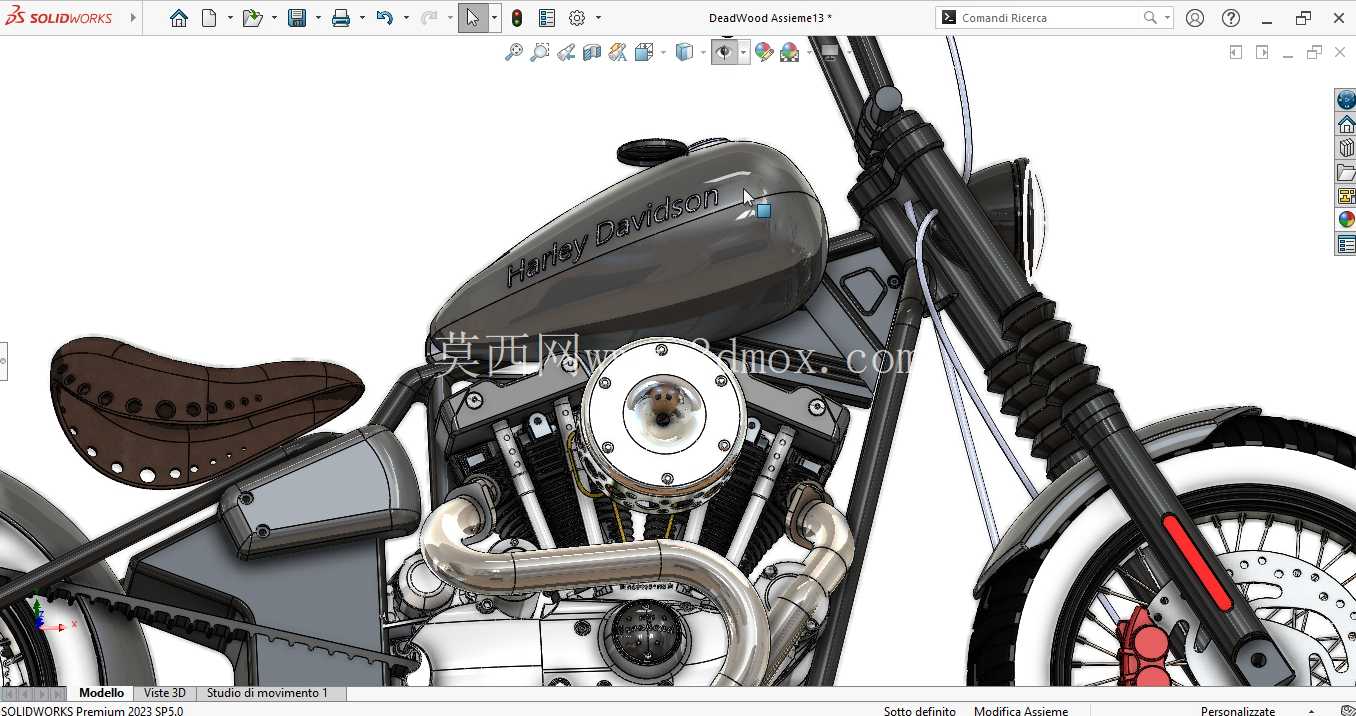

　　行走系统部分，前后轮均采用16寸辐条轮毂，搭配白边复古轮胎，前轮胎宽130mm，后轮胎宽150mm，兼顾复古视觉效果与行驶稳定性，前减震采用正置式液压减震，减震行程为120mm，减震上联板与下联板的间距控制在180mm，车把采用低趴的一字把设计，安装位置相对于上联板后移30mm，骑行时上半身略微前倾，符合Bobber车型的战斗骑行姿态。油箱采用经典的花生造型，容量为12L，油箱底部的燃油泵安装位、出油口位置都做了精准预留，油箱与车架的固定点设置在前后两端，前端固定在车架主梁的前部支架上，后端固定在座椅下方的横梁位置，安装后油箱底部与发动机缸头的间隙保留25mm，避免发动机运转时的高温直接传递到油箱，同时预留了足够的走线空间。

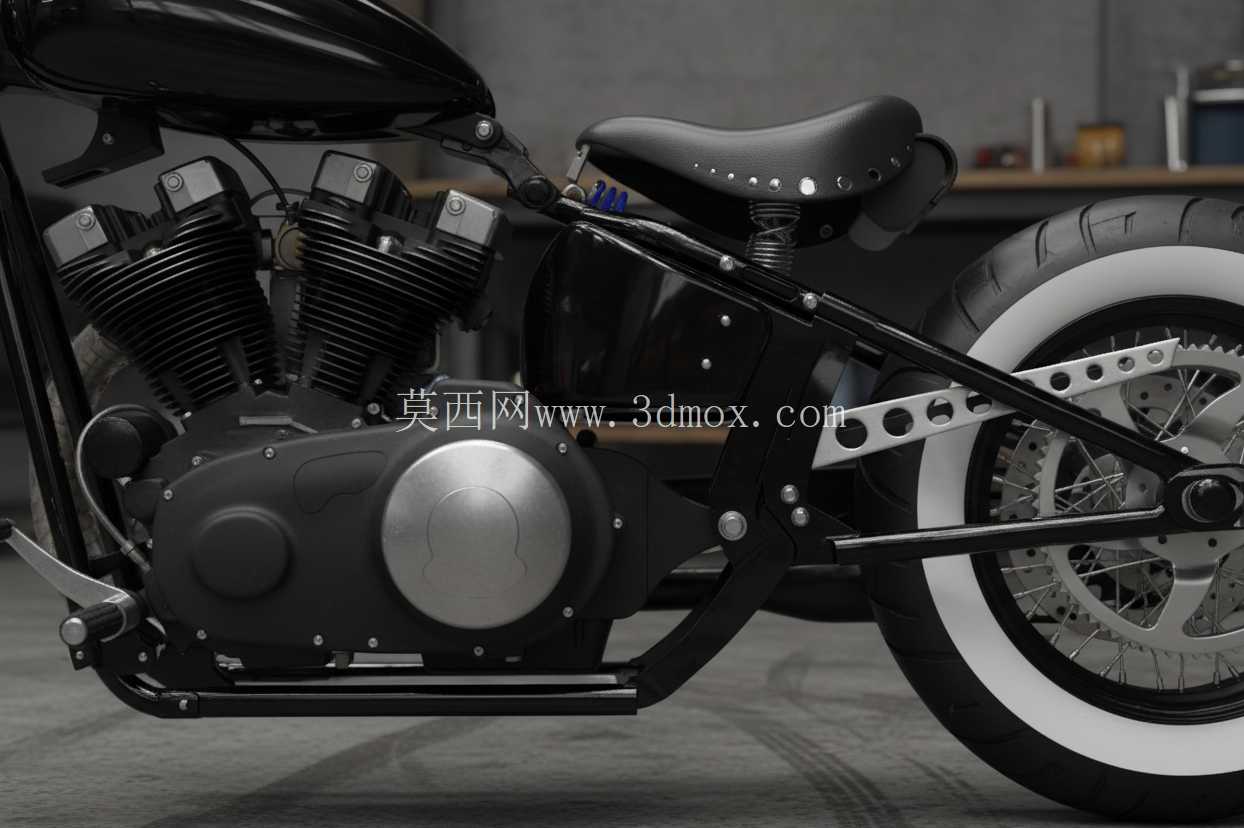

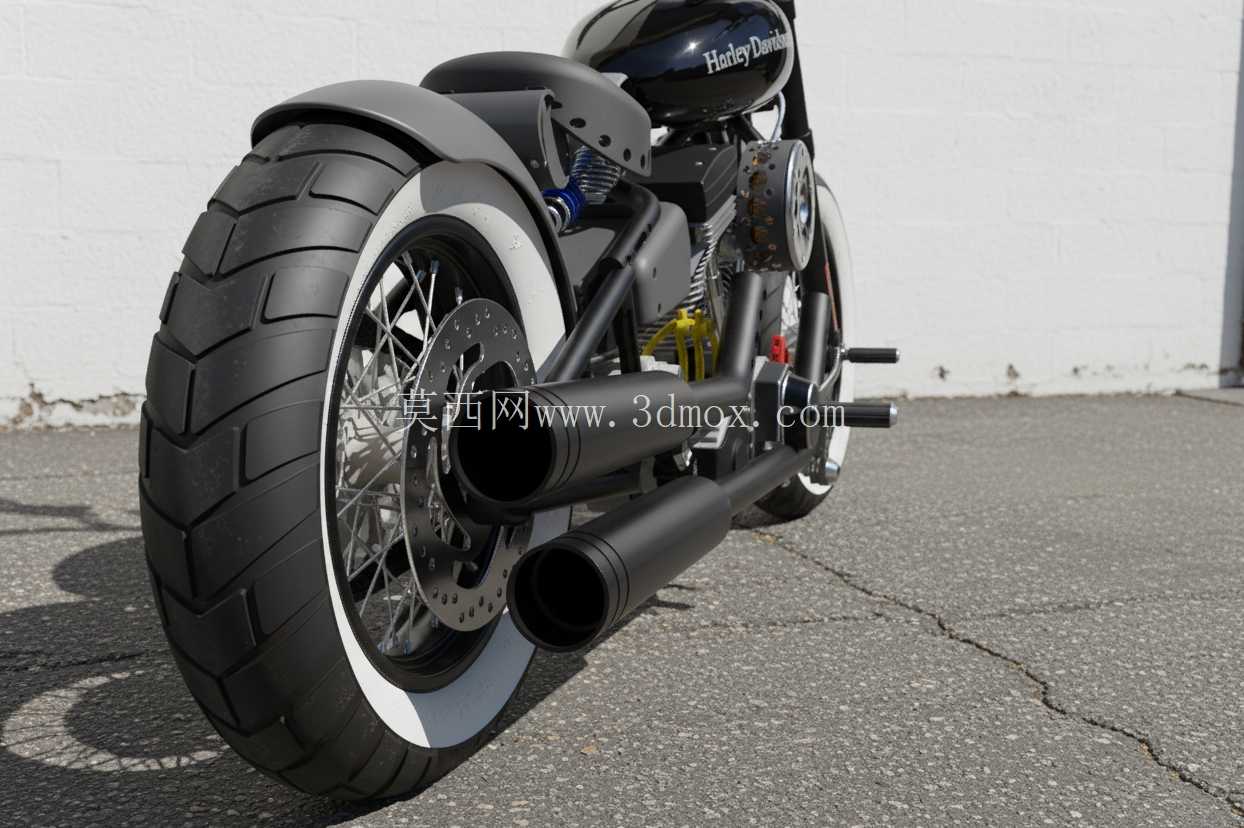

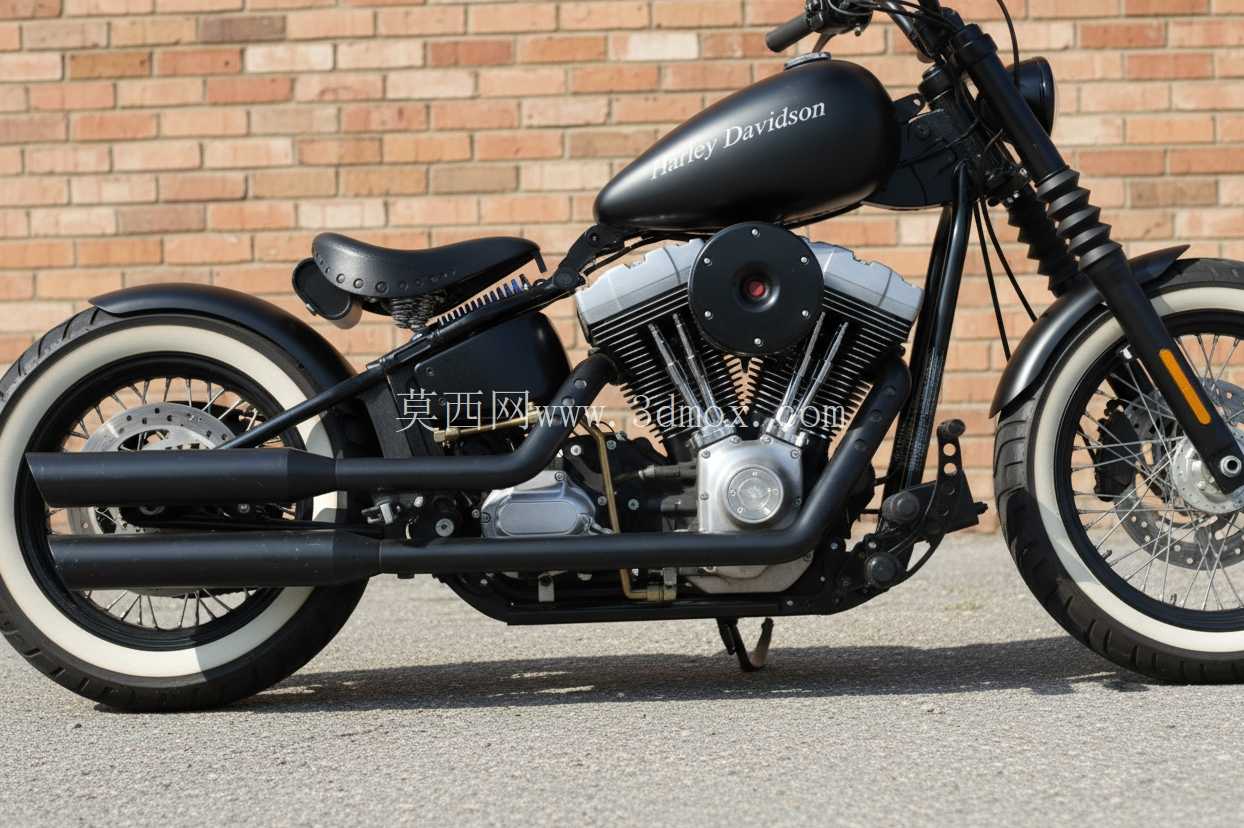

　　排气系统采用短款双出直排结构，两根排气前段分别连接前后缸的排气口，沿着车架下方向后延伸，排气尾段长度控制在400mm，排气口位置刚好位于后轴前方，排气吊架与车架下管的连接位做了加厚处理，可承受排气运转时产生的震动，避免长期使用后出现吊架断裂的问题。座椅采用单座弹簧坐垫设计，坐垫下方设置两根减震弹簧，弹簧刚度匹配80kg的乘坐重量，可在硬尾车架的基础上过滤一部分路面颠簸，提升骑行舒适度，坐垫安装支架直接固定在后车架的上管位置，安装后坐垫离地高度为720mm，符合多数骑行者的腿长适配范围。

　　整车的电气系统布局也做了完整还原，电瓶放置在变速箱左侧的侧盖内，点火线圈、高压包的位置都固定在缸头后侧的支架上，全车线束沿着车架主梁内部走线，外部仅露出必要的连接插头，既保证了外观的简洁性，也避免线束外露被高温部件烫损。前挡泥板采用短款设计，仅覆盖前轮上部1/3的区域，后挡泥板直接取消，完全贴合Bobber车型极简的设计风格，前后刹车均采用碟刹结构，前刹车盘直径为290mm，搭配单活塞浮动卡钳，后刹车盘直径为260mm，卡钳安装在后平叉的预留支架上，刹车管路沿着前减震、车架下管走线，固定卡扣的位置都按照实车装配间距设置，避免管路与运动部件产生摩擦。
