手扶式振动平板压实作业设备结构

　　在小型土建施工、庭院铺装、市政管线回填这类作业面狭窄、大型压实机械无法进入的场景里，手扶式振动平板是一线作业人员最常选用的压实机具，本次建模还原的就是这类设备的完整装配结构，所有部件的配合关系、运动边界都按照实际作业工况做了约束校验。从实际作业逻辑来看，这类设备的核心作用是通过高频振动带动底板对接触的散体材料施加冲击能量，让沙粒、碎石、回填土颗粒之间重新排布挤密，消除材料内部空隙，避免后续地基出现不均匀沉降，不管是人行道透水砖铺设前的基底压实、小区管网回填后的土层夯实，还是沥青路面局部修补后的边缘压平，都能看到这类设备的身影，相比大型压路机，它的转场灵活度更高，作业时对周边已完工结构的扰动更小，不会因为自重过大压坏地下管线或者铺装层。

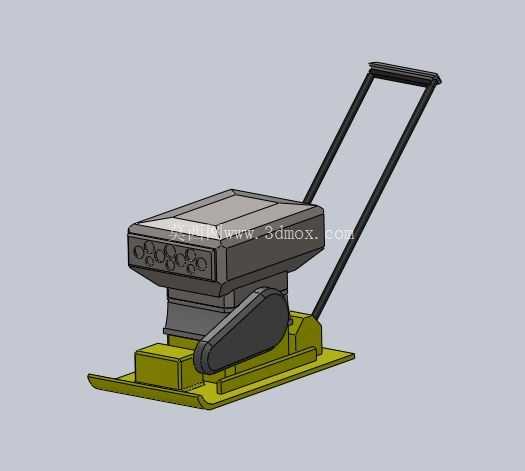

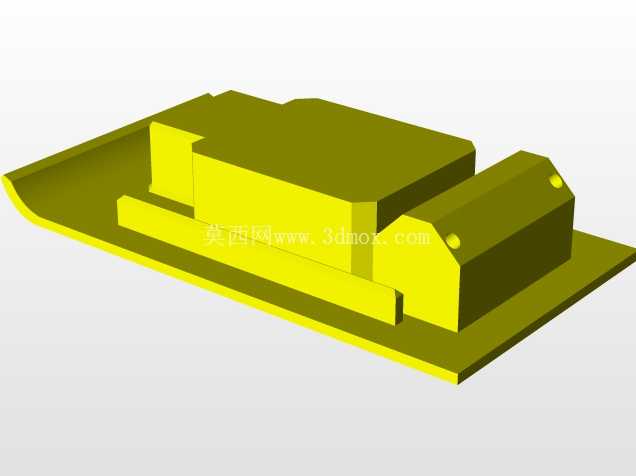

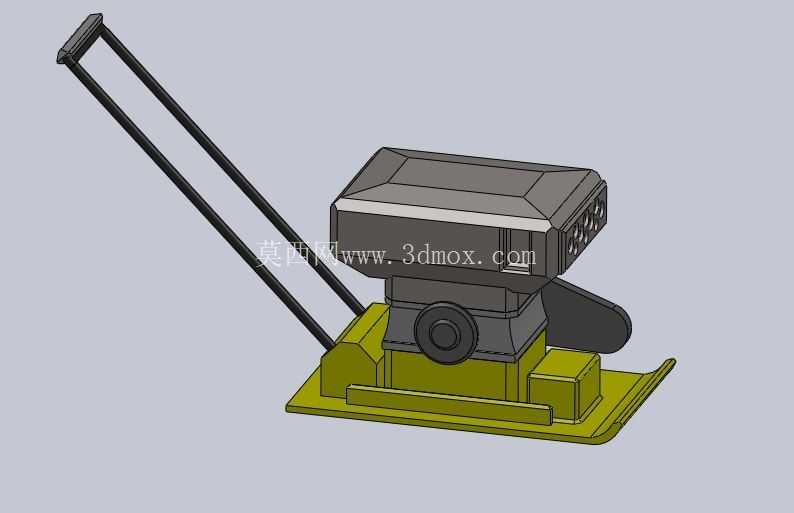

　　建模过程中最先确定的是底板的结构尺寸，作为直接接触作业面的部件，底板的长宽比直接影响单次作业的覆盖宽度与通行灵活性，底板边缘做了15度的向上折边，避免作业前进时铲起表层散料，底板上表面的振动单元安装座做了加厚处理，因为振动激励直接作用在这个位置，长期交变载荷下如果壁厚不足很容易出现焊缝开裂的问题，建模时特意在安装座与底板的连接位置做了圆弧过渡，减少应力集中系数。动力单元与激振器的连接采用了皮带传动结构，这种传动方式可以在遇到突发过载时通过皮带打滑保护核心部件，避免硬连接状态下激振器卡滞直接损坏动力输出轴，建模时还原了皮带轮的包角、张紧轮的调节行程，确保装配后皮带的张紧度处于合理区间，不会出现传动打滑或者皮带过早疲劳损坏的问题。

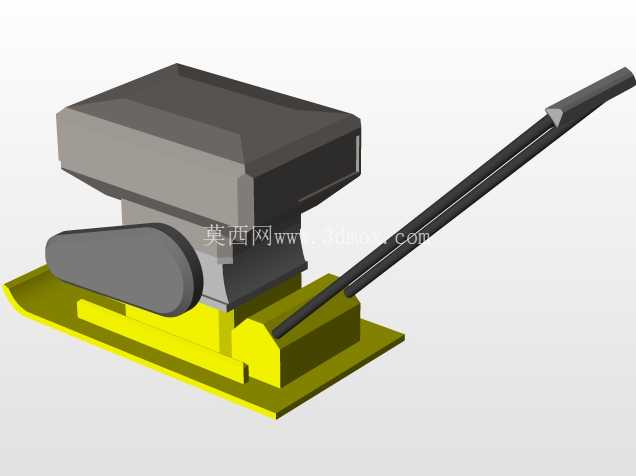

　　扶手部分采用了倾斜式的长杆结构，上端的握把位置做了防滑纹理设计，扶手与主机架的连接位置设置了减震胶垫，避免设备作业时的高频振动直接传递到操作人员手臂，减少长期作业带来的职业伤害，建模时特意校核了扶手的抬起角度，确保操作人员以自然站姿握持握把时，手臂不需要过度弯曲或者伸展，设备的重心刚好落在底板的中心区域，作业时不会出现一侧偏压导致压实度不均匀的问题。激振器的偏心块结构是整个设备的核心功能部件，建模时按照实际振动频率要求设置了偏心块的偏心距与质量，确保设备作业时的激振力可以覆盖20到50厘米厚度的散料压实需求，偏心块的外部设置了密封防护罩，避免作业时扬起的沙粒进入轴承部位加剧磨损，防护罩与机架的连接采用了快拆螺栓结构，方便日常维护时拆开检查轴承润滑状态。

　　油箱与动力单元的布置充分考虑了整机重心平衡，油箱设置在动力单元的侧方，加油口位置高出机架上表面10厘米，加注燃油时不需要俯身探到设备底部，同时油箱的出油口位置做了倾斜设计，确保剩余少量燃油时也能顺利供给到动力单元，不会因为作业面倾斜出现供油中断的问题。整个模型的所有部件都做了干涉检查，比如扶手在最大抬起角度时不会碰到动力单元的上盖，皮带轮转动时不会剐蹭侧边的防护罩，底板在振动行程范围内不会与机架的固定部件发生碰撞，所有安装孔位的位置、连接螺栓的规格都按照通用配件的标准尺寸设置，不管是做结构改进设计，还是做教学演示、作业仿真，都可以直接调用模型里的装配关系，不需要再重新调整配合约束。从安装边界来看，设备的最宽处就是底板的宽度，长度方向包含扶手在内的尺寸满足小型货车尾箱装载要求，转场时不需要额外拆卸部件，只需要将扶手向下折叠就可以减少整体占用空间，日常存放时也可以直立靠在墙面，减少仓储占用面积。
