建筑檐口加工专用电动切割作业设备

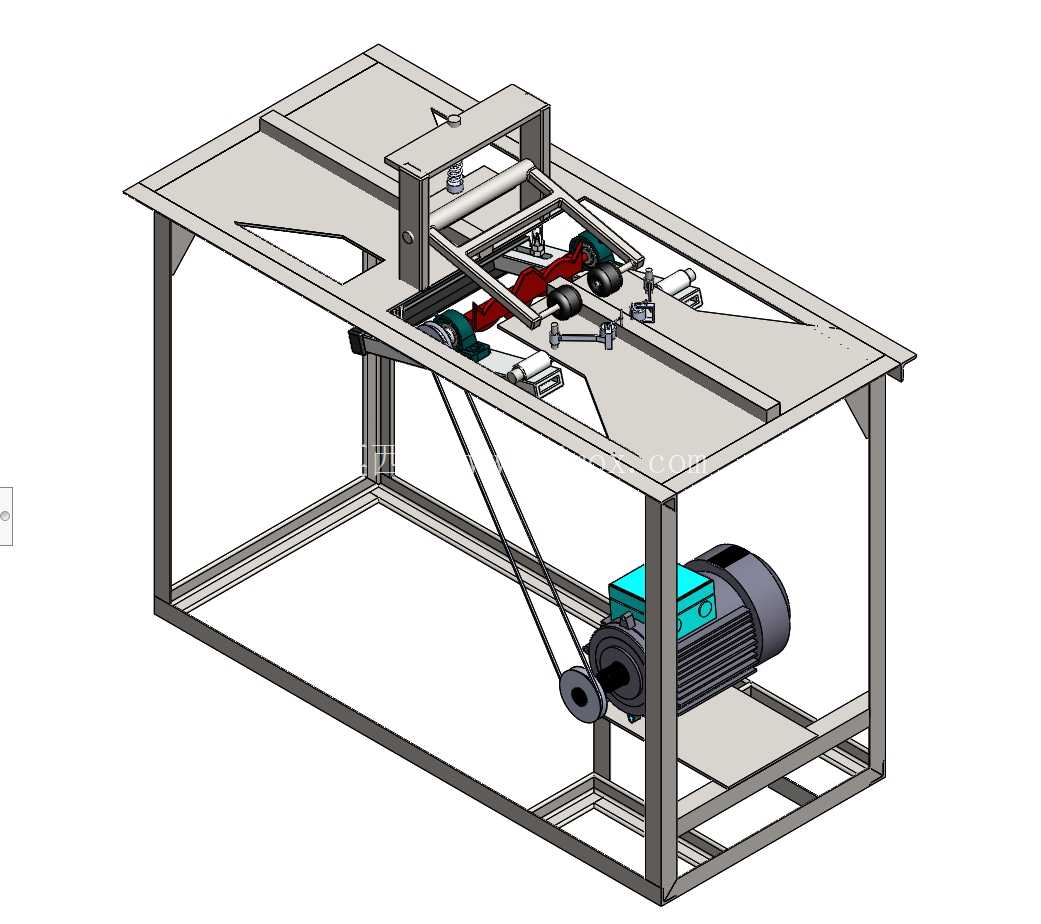

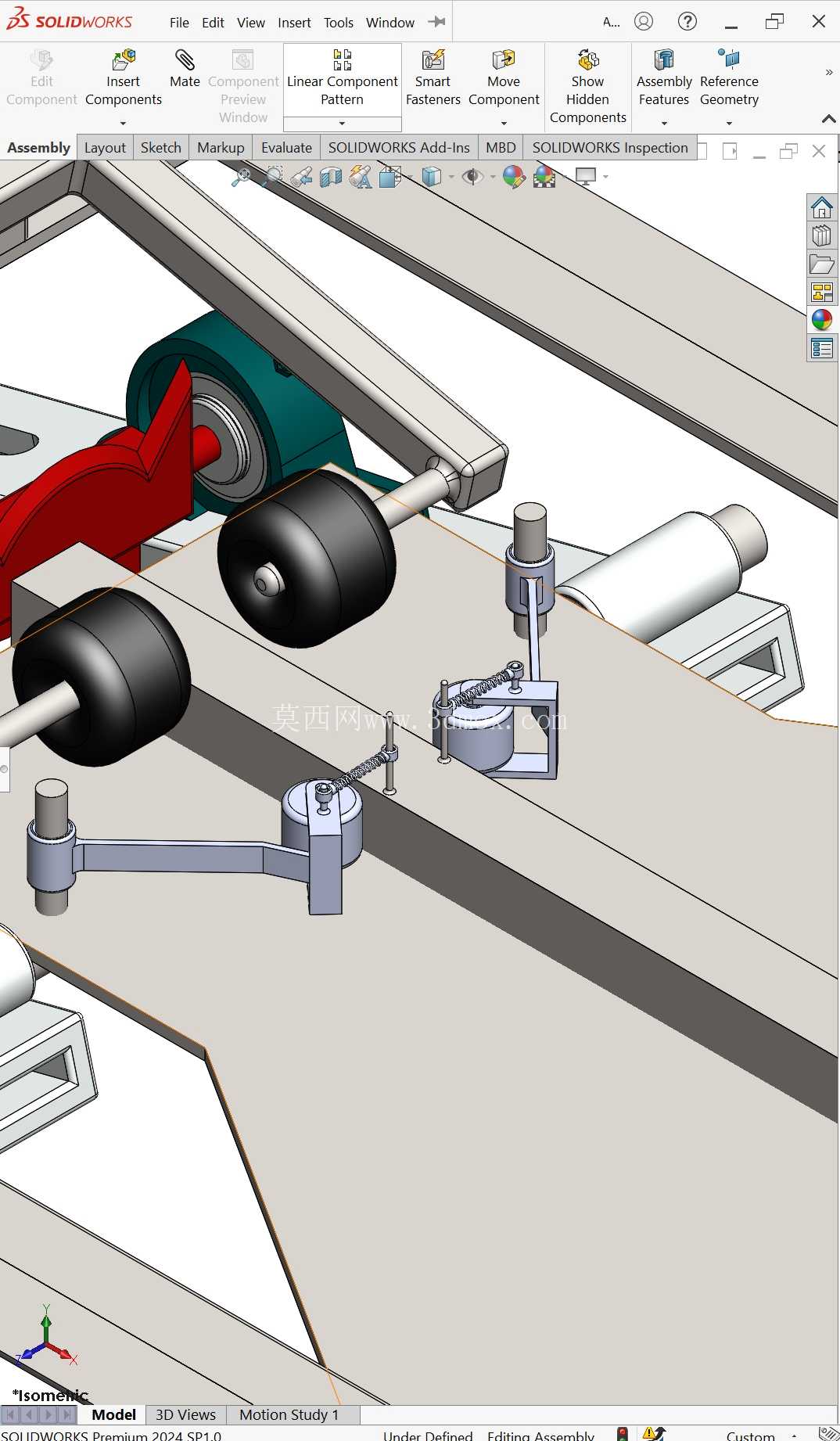

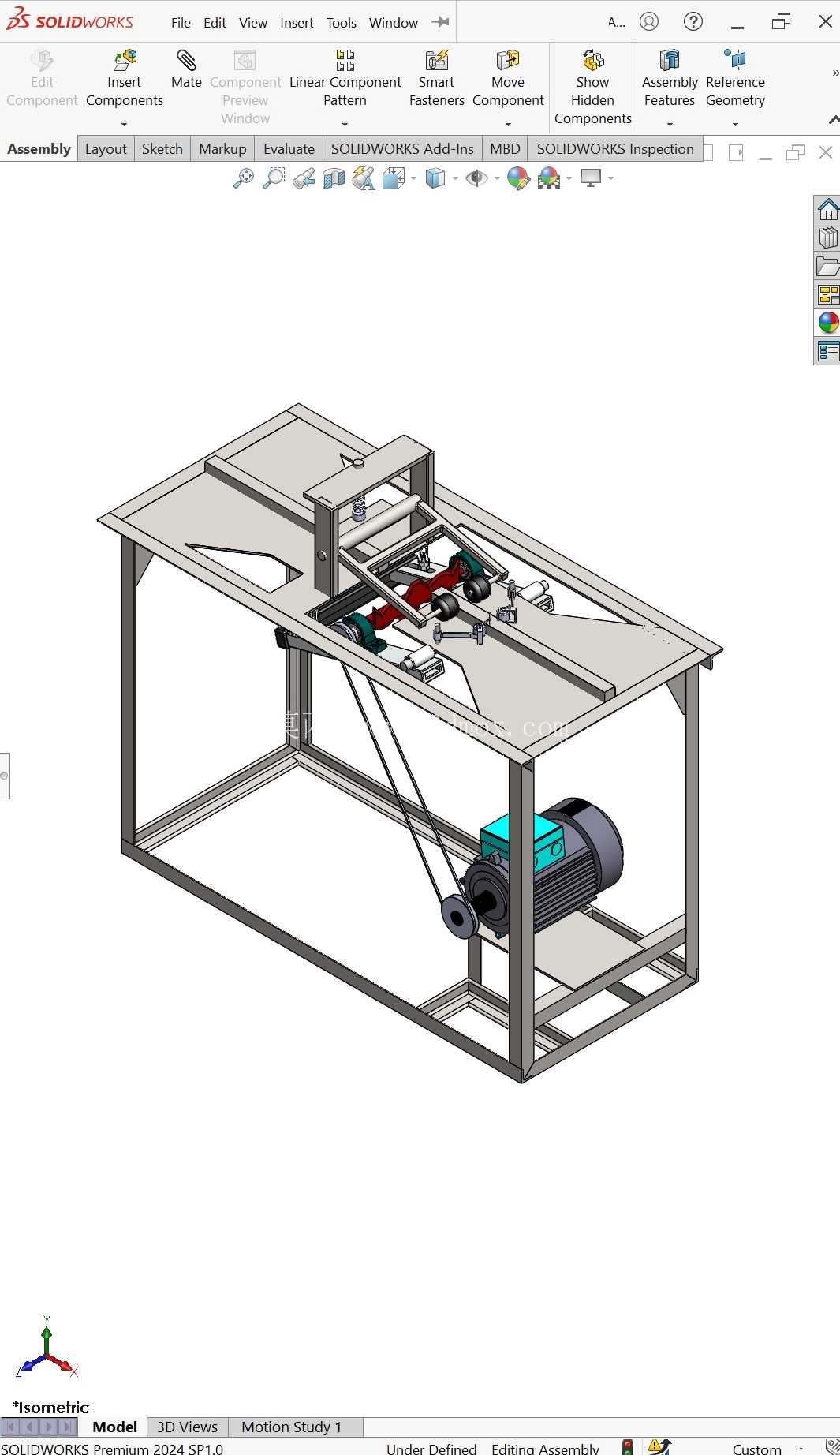

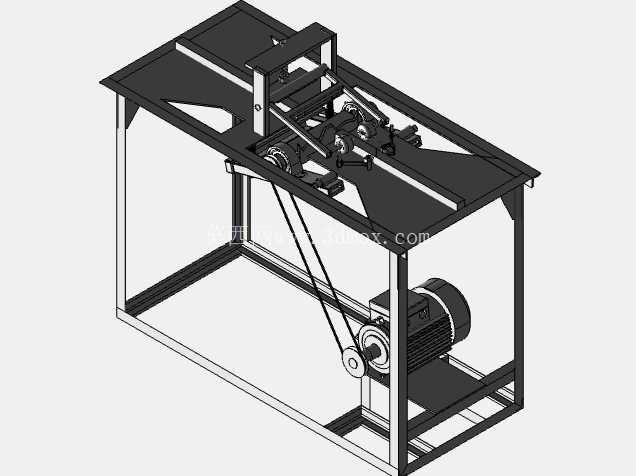

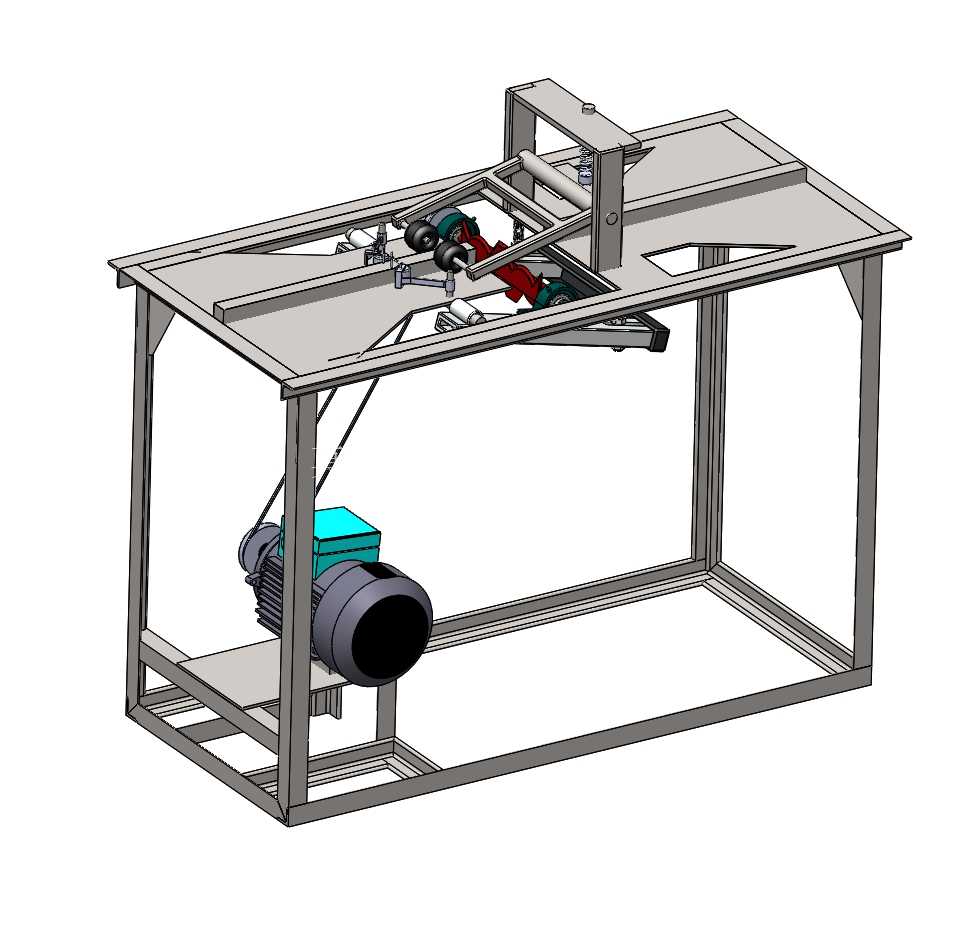

　　在建筑金属围护系统现场加工作业场景中，檐口部位的型材定尺切割一直是影响施工精度与效率的关键环节，传统手持切割设备依赖作业人员经验控制进给轨迹，极易出现切口倾斜、尺寸偏差、端面毛刺超差等问题，后续还需额外安排打磨校正工序，既拖慢屋面铺装的整体进度，也容易造成型材材料的不必要损耗。这套檐口切割作业设备的三维结构，正是针对现场批量檐口型材加工的痛点做的定向设计，整体采用方管焊接成型的框架式承载结构，框架上下层做了明确的功能分区，上层为型材输送与切割作业工位，下层预留动力组件与传动机构的安装空间，整体结构重心偏低，即使在工地不平整的临时硬化地面放置，也能保持足够的作业稳定性，无需额外做复杂的地基固定处理。设备的核心切割执行机构采用滑台挂载式设计，切割组件可沿框架横向导轨做平稳的直线进给运动，进给轨迹通过导轨副的预紧装配保证直线度，从结构层面避免人工手持切割的轨迹偏移问题；进料位置配置了多组可调节高度与间距的支撑滚轮，滚轮采用包胶材质避免划伤型材表面涂层，同时可根据不同规格的檐口型材截面尺寸，快速调整滚轮的支撑高度与横向间距，适配不同板厚、不同截面轮廓的檐口型材加工需求，无需更换整套工装夹具。

　　动力单元布置在框架下层的侧方安装位，通过带传动机构将动力传递至切割主轴，带传动的结构设计既可以实现动力的平稳传递，也能在切割遇到硬质点卡滞时起到过载缓冲作用，避免电机直接受冲击载荷损坏；电机安装位预留了张紧调节的长圆孔结构，日常维护时只需松开安装螺栓即可调整皮带张紧度，无需拆解其他关联部件，降低现场运维的操作难度。从安装边界尺寸来看，设备整体长度适配常规6米定尺型材的单次上料支撑需求，宽度控制在1.2米范围内，可通过普通货运面包车完成转场运输，适配不同施工点位的流动加工作业需求；框架支脚底部预留了可调脚垫的安装螺纹孔，在地面平整度偏差较大的作业现场，可通过调整脚垫高度快速将工作台面调至水平状态，保证切割进给方向与型材轴线的垂直度要求。

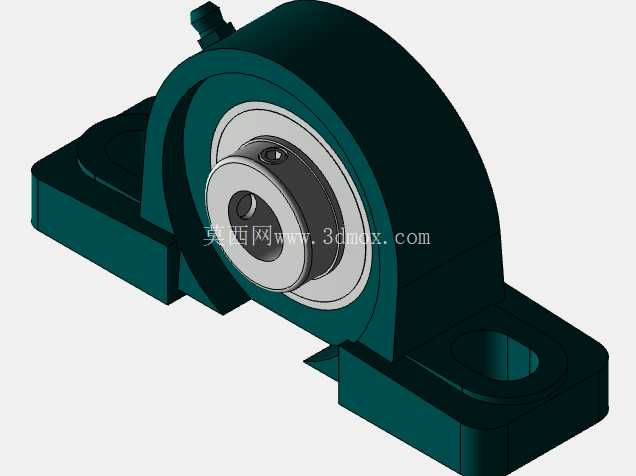

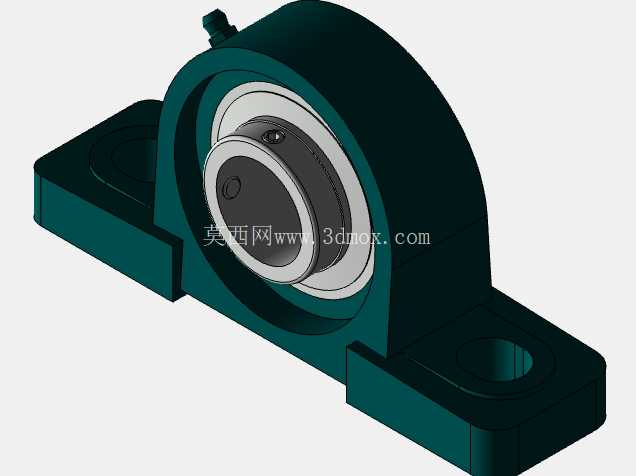

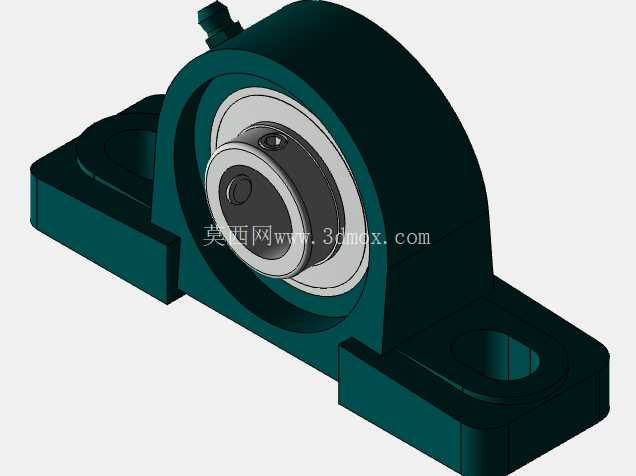

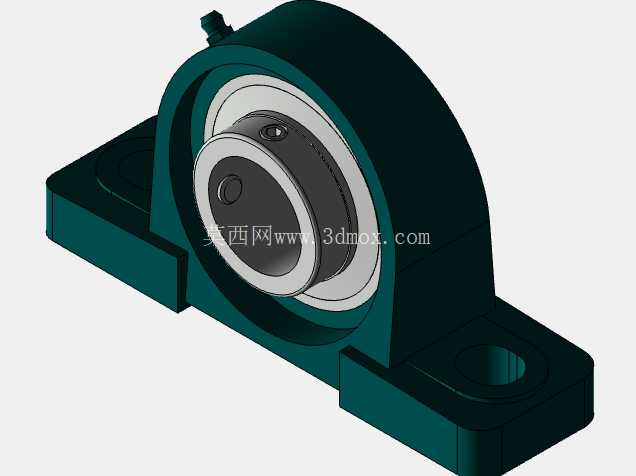

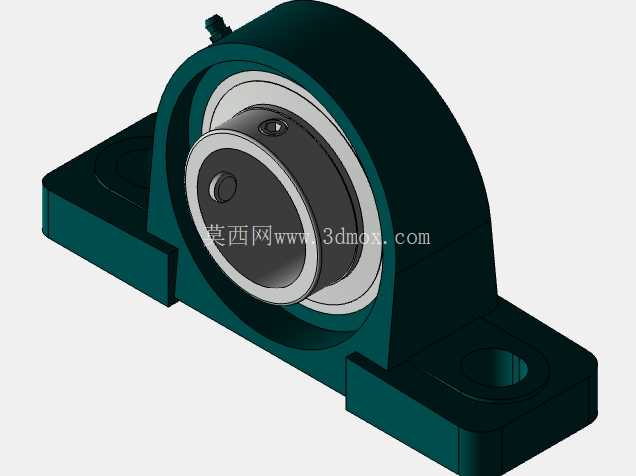

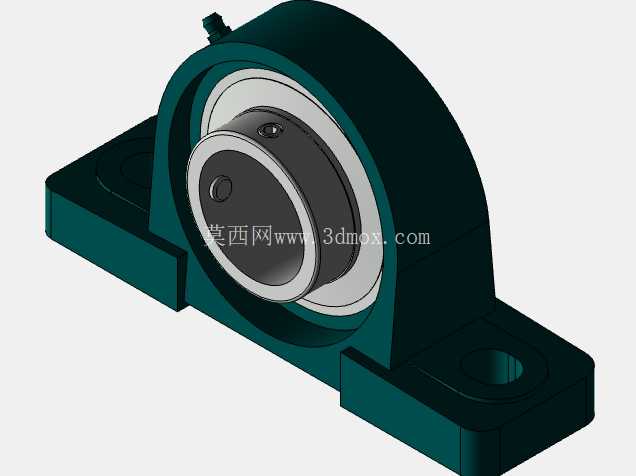

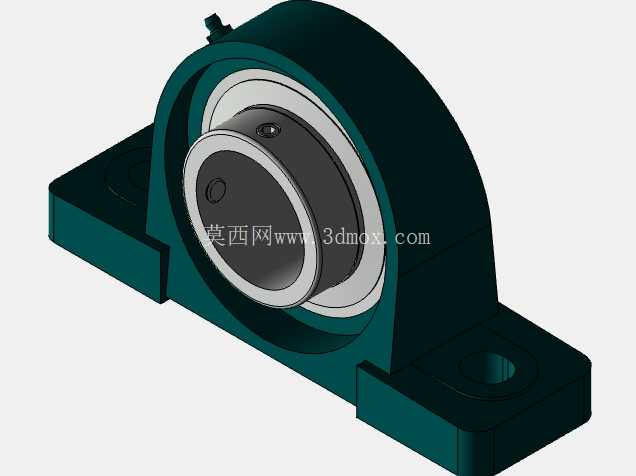

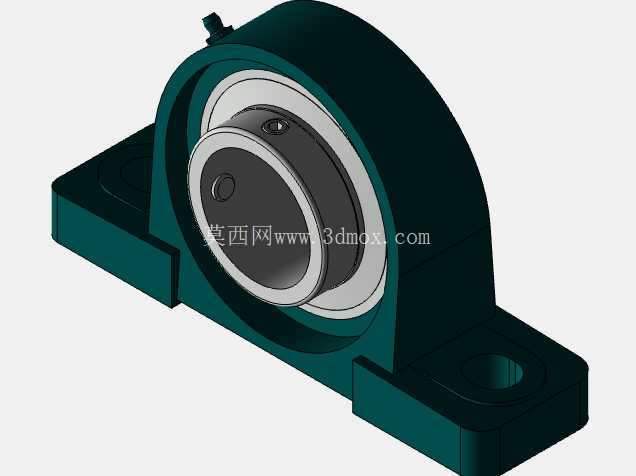

　　切割作业工位上方设置了可开合的防护挡板结构，切割过程中挡板可阻挡飞溅的切屑与火花，避免对周边作业人员造成灼烫伤害，同时挡板采用透明可视材质，作业人员可实时观察切割进程，及时调整进给速度匹配不同材质的切割参数。整套设备的结构设计没有冗余的复杂功能，所有部件都围绕檐口型材的定尺精密切割需求做配置，框架的焊接结构做了局部加强筋处理，即使长时间连续作业也不会出现框架变形导致的切割精度下降问题；传动部位的轴承座都预留了润滑注油通道，日常保养时可直接在外部完成注油操作，无需拆解防护外壳。

　　对于现场施工的结构设计人员来说，这套模型的结构逻辑可直接参考用于同类现场加工作业设备的改型设计，比如调整滚轮间距与切割行程即可适配天沟、落水管支架等其他屋面附属型材的切割作业，框架的分层布置思路也可延伸应用到其他现场移动式加工设备的结构布局中，在保证结构刚性的前提下尽可能压缩设备整体体积，提升转场搬运的便捷性。设备的切割组件安装位预留了通用的安装接口，可根据实际切割的型材材质更换不同类型的切割片，无需改动主轴的安装结构，进一步拓展了设备的适用场景，不管是彩钢檐口板、铝合金檐口型材还是薄钢板折弯的檐口构件，都能通过调整切割参数实现稳定的切口加工质量。
