汽车零部件金属加工工厂整体布局设计

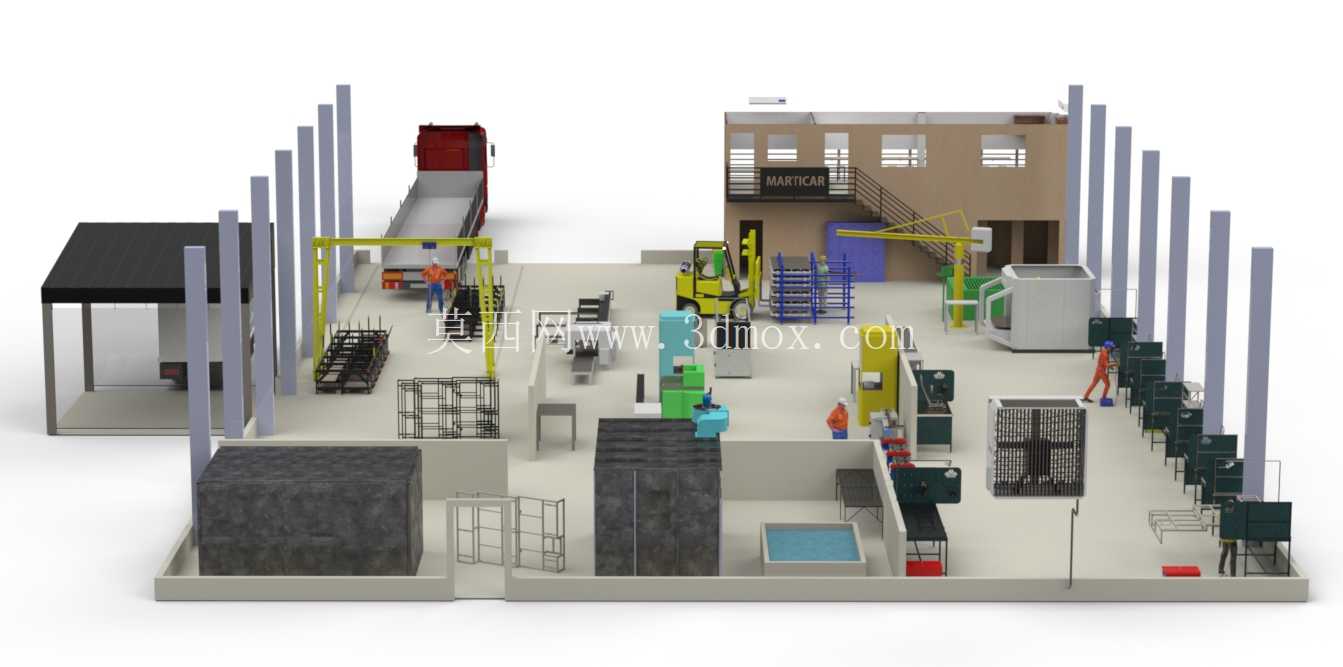

　　这套三维布局方案面向汽车产业链上游的金属零部件加工场景，覆盖从原材料入场、工序加工到成品发运的全流程物理空间排布，所有设备点位、通道宽度、作业区域边界均按照离散制造车间的实际运行逻辑搭建，可直接用于新厂规划阶段的空间推演、现有产线改造的方案验证。整个厂区的核心作业区围绕连续流生产逻辑排布，原材料卸货区设置在厂房侧方靠近外部道路的位置，卸货后钢材毛坯可通过最短路径进入切割工序区，避免长距离物料转运带来的路径交叉与时间损耗；切割工位旁紧邻折弯、焊接作业单元，两类工序的工件周转距离控制在三米以内，减少半成品临时堆放的占地需求，焊接工位配套设置烟尘收集装置的预留安装位，匹配工位作业时的环保设备布置要求。

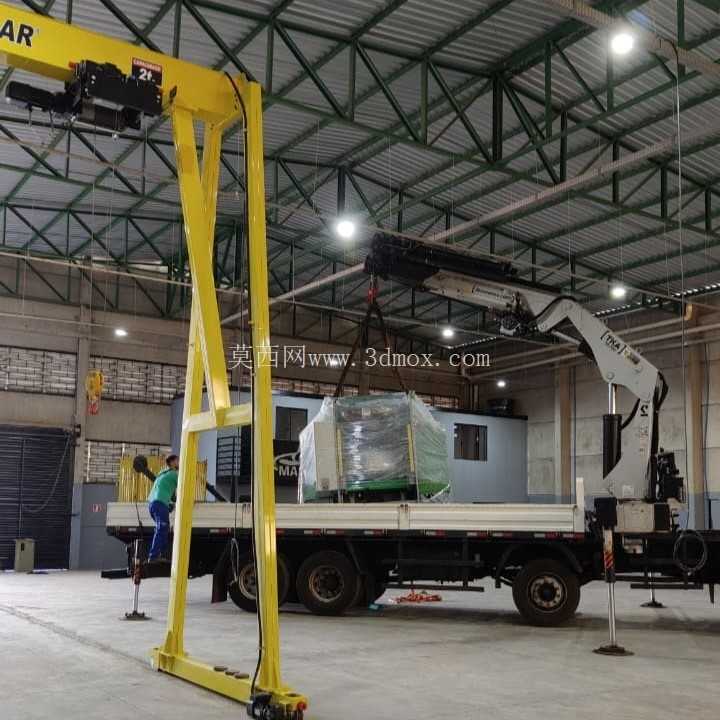

　　轻机加工区域与焊接区之间设置半高隔断，避免焊接飞溅、打磨粉尘影响机加工设备的精度保持，机加工工位旁预留刀具存放、工件检具的摆放空间，作业人员无需长距离移动即可完成刀具更换、工件尺寸抽检的常规操作。结构装配区设置在机加工区下游，配套的门式起重设备轨道覆盖整个装配作业面，重型结构件装配时可直接通过起重设备完成工位间转运，无需额外调用移动叉车占用主通道。厂房内部主通道宽度满足叉车双向通行加人员安全避让距离要求，通道两侧用黄色地标线明确划分人行与物流路径，所有设备的操作维护侧预留不小于一米的检修空间，设备后侧与墙体之间预留管线铺设、日常巡检的通行空间，避免后期设备维护时需要拆解周边设施。

　　表面处理工位设置在厂房靠近排风出口的区域，配套的前处理槽、喷涂工位、临时晾干区形成独立的小作业单元，与其他精密加工区域保持足够的安全距离，避免腐蚀性介质、漆雾扩散影响其他工序的加工质量。内部物流检查点设置在成品区与装配区之间的衔接位置，所有完工成品在进入成品暂存区前完成外观、关键尺寸的终检，检查合格的工件直接通过通道进入成品堆放区，待发运的成品可通过靠近发货月台的通道直接装车，发货月台高度匹配常规货运车辆的货台高度，配套可调节登车桥预留安装位，适配不同车型的装卸货需求。整个布局在规划阶段就融入了连续流改善的思路，通过价值流图析的方法识别各工序间的等待浪费，将原本分散的去毛刺、清洗工序嵌入到机加工与装配的衔接环节，减少半成品的中间库存堆放空间；产线平衡阶段对各工位的作业节拍进行测算，调整工位排布间距消除作业等待瓶颈，避免个别工位前出现工件堆积的情况。物料流向采用单向流转设计，从原材料入场到成品发运全程无折返路径，最大限度减少不同工序物流的交叉干扰，人员通行路径与物流路径在交叉位置设置明显的警示标识与减速区域，保障车间内的作业安全。

　　作业工位的设计充分考虑人机工程要求，所有操作台面高度匹配站立作业的舒适操作区间，重型工件的取放位置设置在作业人员的黄金作业区间，减少弯腰、抬手的高频重复动作，降低长期作业的疲劳度；车间内的5S管理点位同步在布局中预留，工具存放架、废料收集箱、清洁用品存放点均设置在对应工位的就近位置，避免作业人员为取放工具、丢弃废料长距离移动。针对金属加工车间常见的切削液、焊渣等废弃物，每个工位旁都预留分类收集容器的摆放位置，车间主通道旁设置集中的废弃物临时存放点，可定期通过物流通道转运出车间，不干扰正常生产作业。厂房的立柱间距、层高参数匹配常规工业厂房的建设标准，起重设备的运行高度避开厂房照明、消防管线的安装层，所有管线的走向沿立柱、厂房顶部的桥架铺设，不占用地面作业空间；消防设施的预留位置覆盖所有作业区域，安全出口的设置满足人员紧急疏散的距离要求，通道全程无遮挡物，保障紧急情况下的人员快速撤离。
