高温作业人员配套循环水冷夹套结构

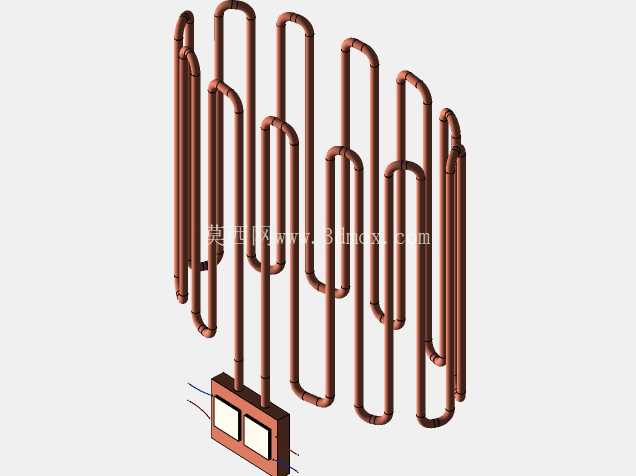

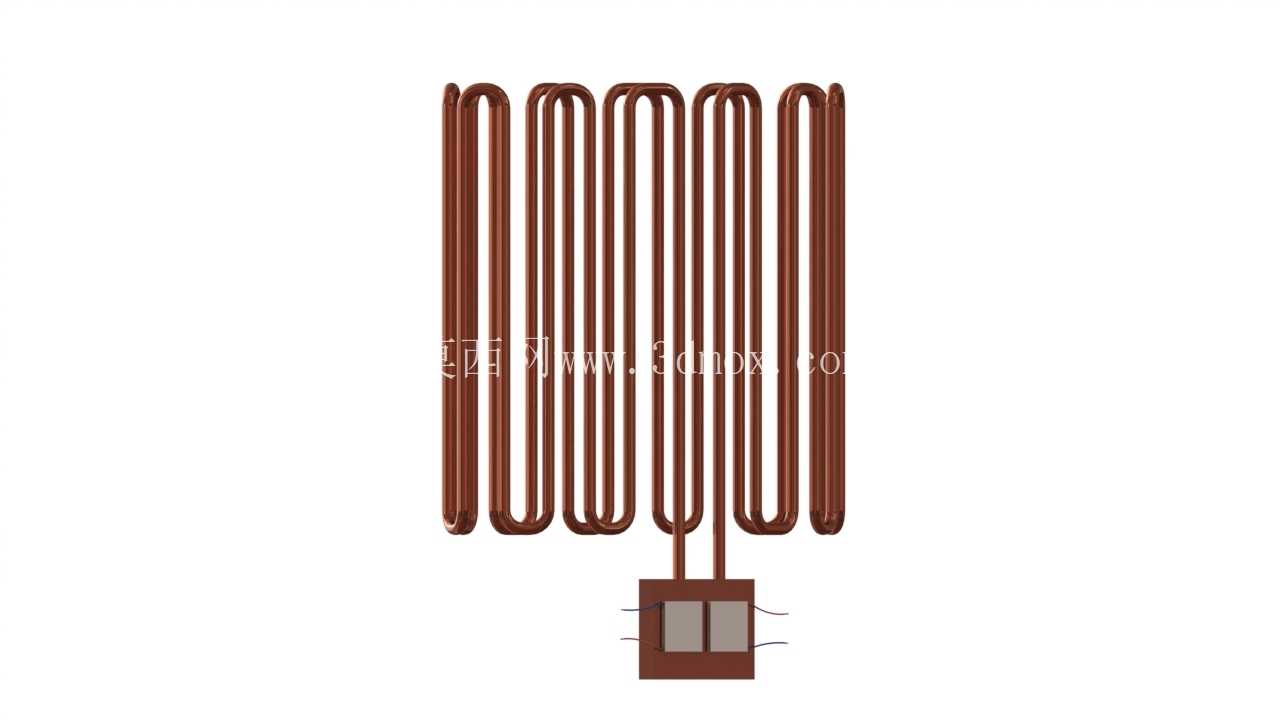

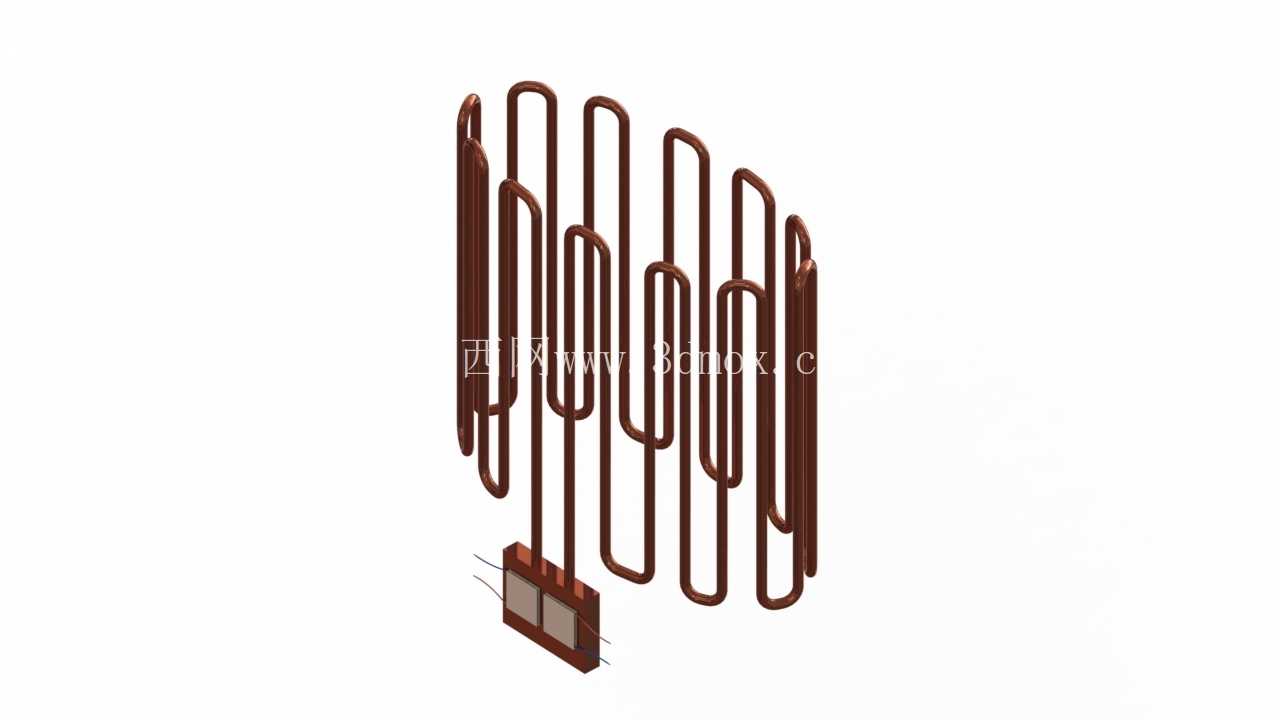

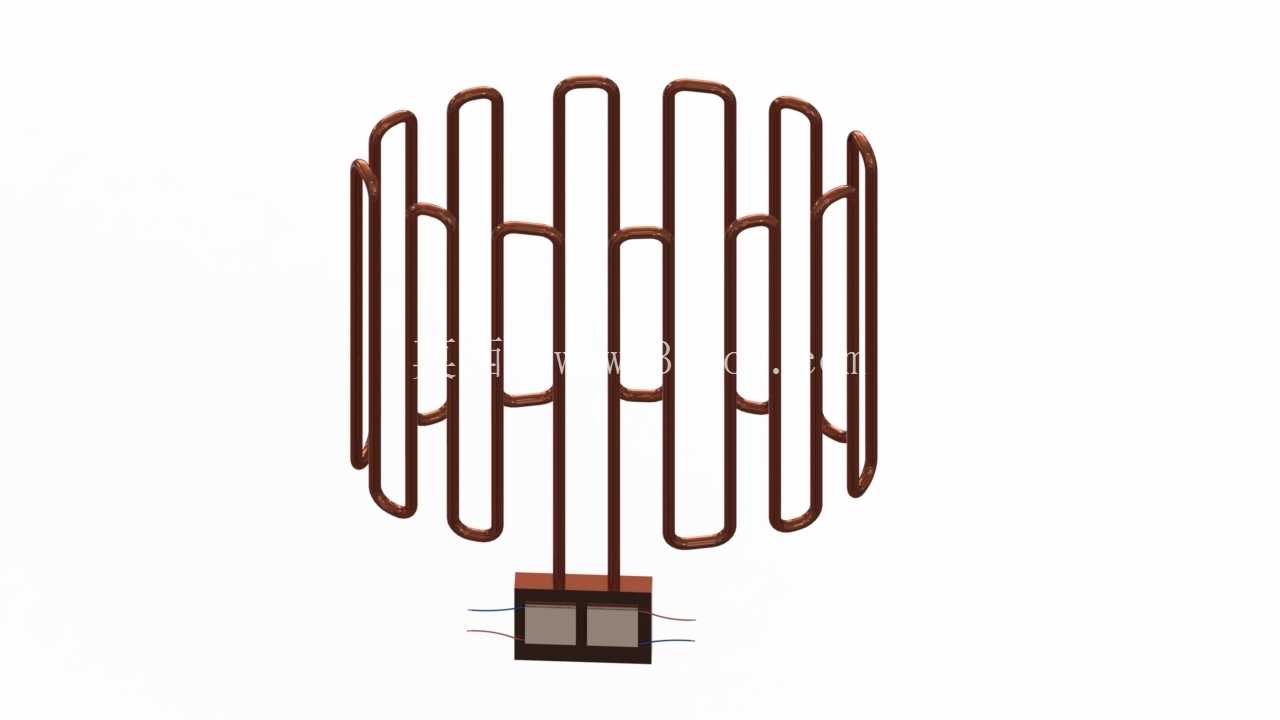

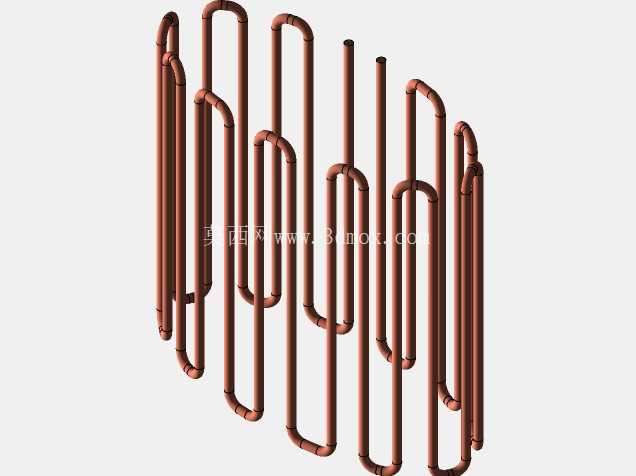

　　在建筑露天作业、井下采矿、夏季户外设备巡检这类长期处于高温环境的作业场景中，作业人员的个体热防护一直是职业健康领域的重点关注方向，传统的风冷降温存在覆盖范围有限、持续供冷不足的问题，直接接触式冰袋降温又存在冷凝水浸湿衣物、低温刺激皮肤的弊端，这套夹套式水冷结构正是针对这类痛点设计的贴身降温组件。整套结构采用内外双层封闭夹腔设计，所有冷却流道完全集成在夹套的夹层空间内，不会出现管路外露勾挂现场障碍物的问题，流道采用连续往复的U型排布设计，从进水端开始沿着躯干覆盖区域做等间距蛇形延伸，确保冷却水能够均匀流经所有需要降温的体表对应区域，不会出现局部流道短路导致的降温盲区，流道的弯折位置全部采用大圆弧过渡处理，避免直角弯折带来的流阻骤升问题，保障循环水能够在低扬程水泵驱动下顺畅完成整个循环回路。

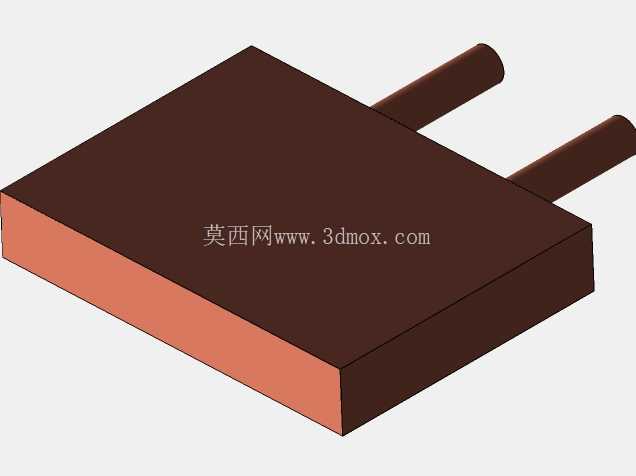

　　从安装适配角度来看，整套夹套的外形轮廓完全贴合人体躯干的曲面特征，肩部、腰侧位置预留了足够的调节余量，能够适配不同身形的作业人员穿戴，夹套的内层采用导热均匀的薄壁结构，能够快速将流道内冷却水的冷量传导到接触面，外层则设置了隔热阻流层，减少外部环境热量通过夹套外壁传入循环水路，降低整个冷却系统的冷量损耗。流道的进出水接口统一设置在夹套的下部位置，采用快插式标准接口，能够快速对接配套的珀尔帖制冷单元与循环风扇组件，不需要额外做管路密封处理，现场拆装更换的效率很高，接口位置做了局部加厚处理，避免反复插拔导致的结构开裂问题。

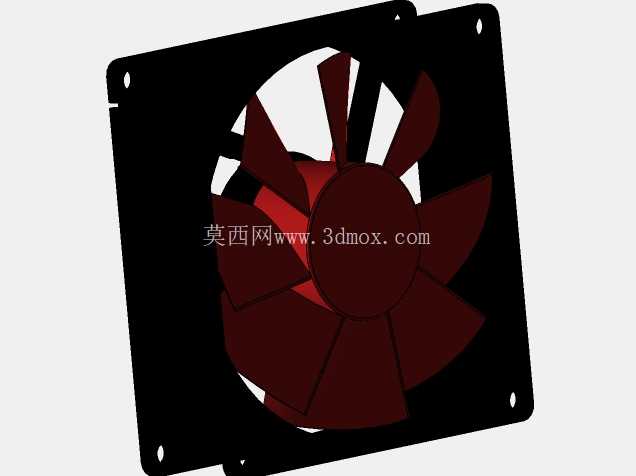

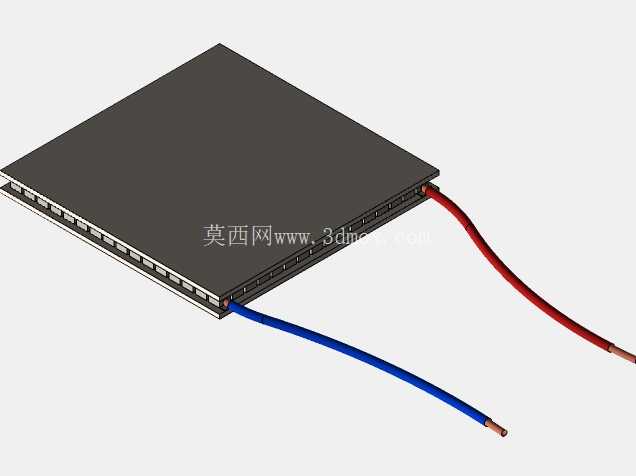

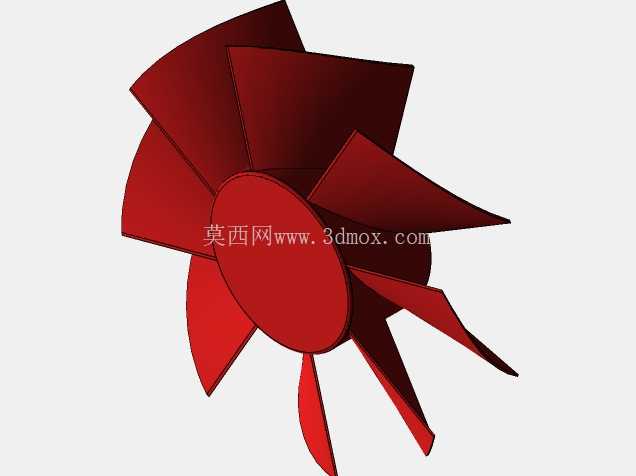

　　在实际运行过程中，低温冷却水在封闭夹腔的流道内持续循环，将接触面的热量持续带出，回流的温水经过珀尔帖半导体制冷模块快速降温后，再通过散热风扇将制冷端产生的热量排出到外部环境中，整个循环过程不需要额外添加冷媒，只需要补充少量蒸发损耗的循环水即可长期稳定运行，相比传统的压缩机制冷降温装置，整套结构没有复杂的运动部件，运行过程噪音低、故障率低，非常适合作业人员随身穿戴使用。

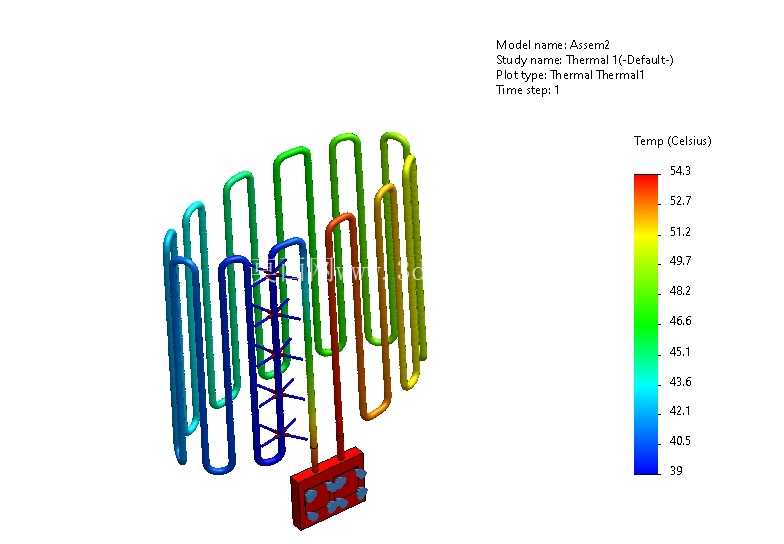

　　设计过程中针对流道的截面尺寸做了多轮仿真验证，在保证冷却水流量足够带走体表热量的前提下，尽可能压缩流道的整体厚度，避免夹套过于厚重影响作业人员的肢体活动，所有流道的壁厚都经过耐压校核，能够承受循环水泵产生的工作压力，不会出现长期使用后鼓包、渗漏的问题，夹套的边缘位置全部做了圆弧包边处理，穿戴过程中不会剐蹭皮肤或者勾挂作业现场的线缆、工具。这套结构除了应用在高温作业人员的降温防护场景外，也可以根据实际安装尺寸调整流道排布，适配小型工业设备的局部散热需求，比如长时间运行的便携式检测仪器、户外作业的手持电动工具等，只需要调整夹套的轮廓曲面与进出水接口位置，就可以快速适配不同的安装边界，整体结构的拓展性较强。在建模过程中，所有流道的连通性都做了连续性检查，不存在流道断接、死水区域，避免长期运行后杂质沉积堵塞管路的问题，夹套的内外层连接位置采用一体化融合结构，没有额外的密封拼接缝，从结构根源上降低了渗漏风险，配套的散热与制冷单元安装位也做了标准化设计，能够直接适配市面上常见的半导体制冷片、小型轴流散热风扇与微型直流水泵，不需要额外设计定制转接件，降低整套系统的配套成本。
