无人机用1000Kv无刷电机与伺服执行组件

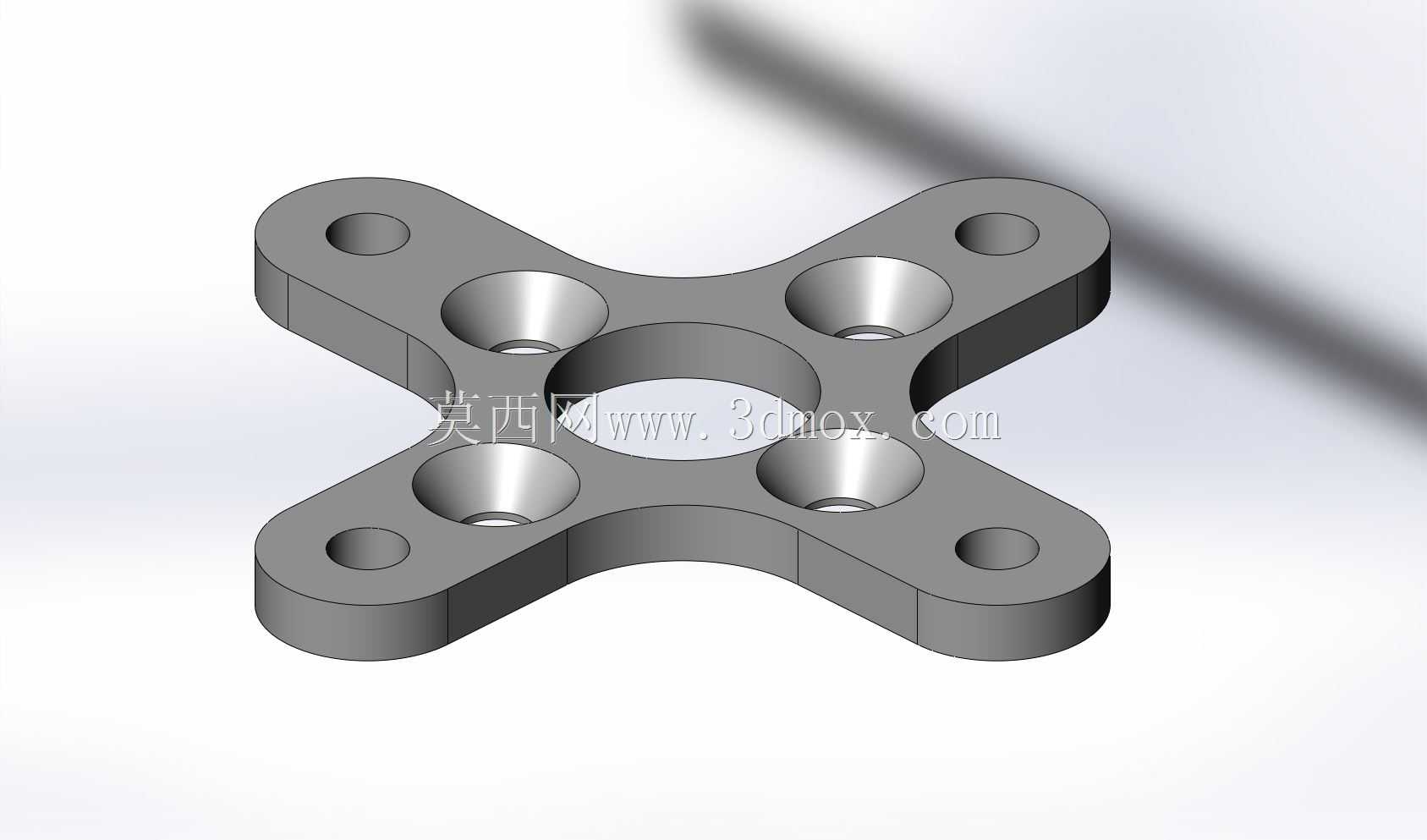

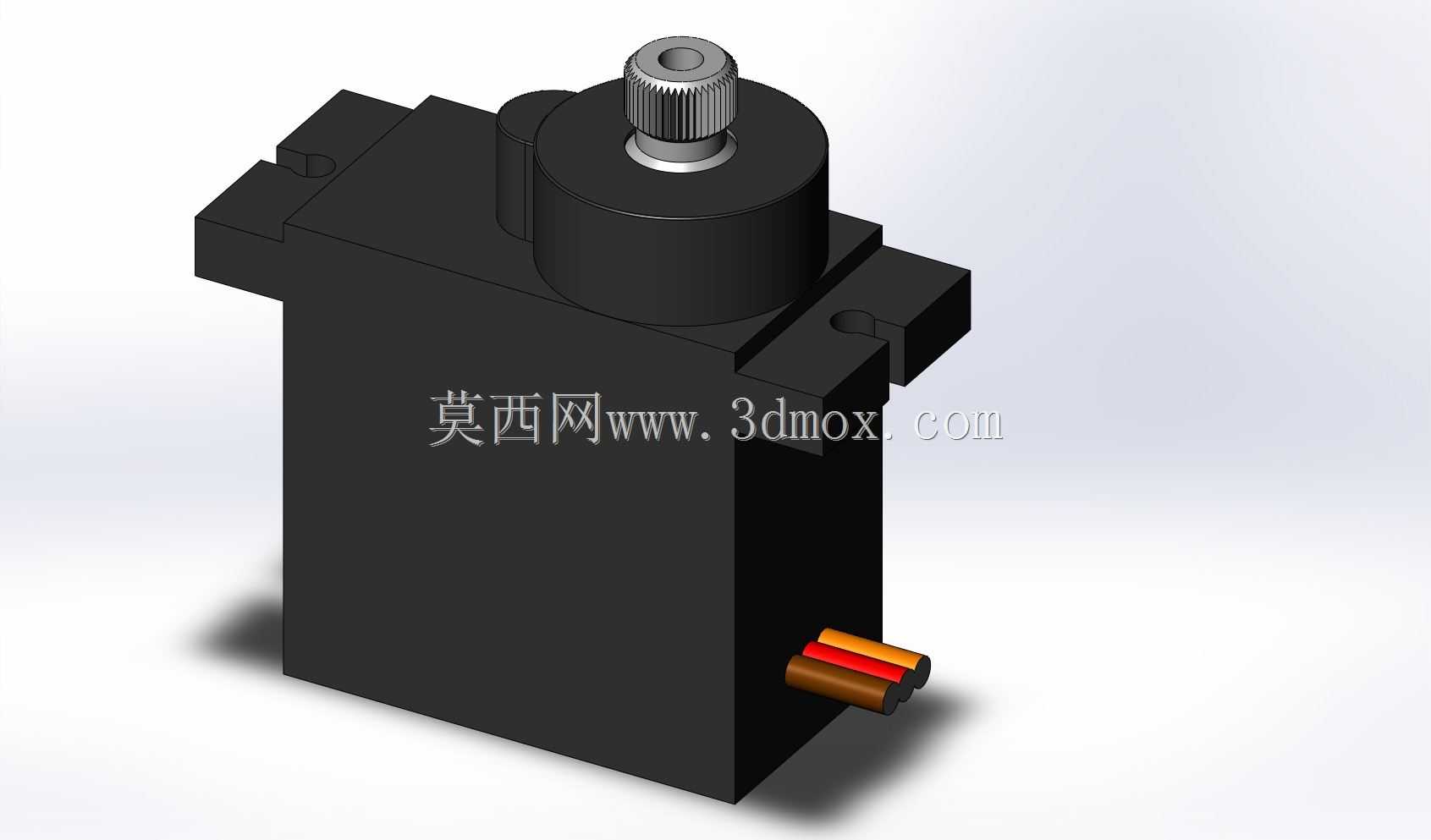

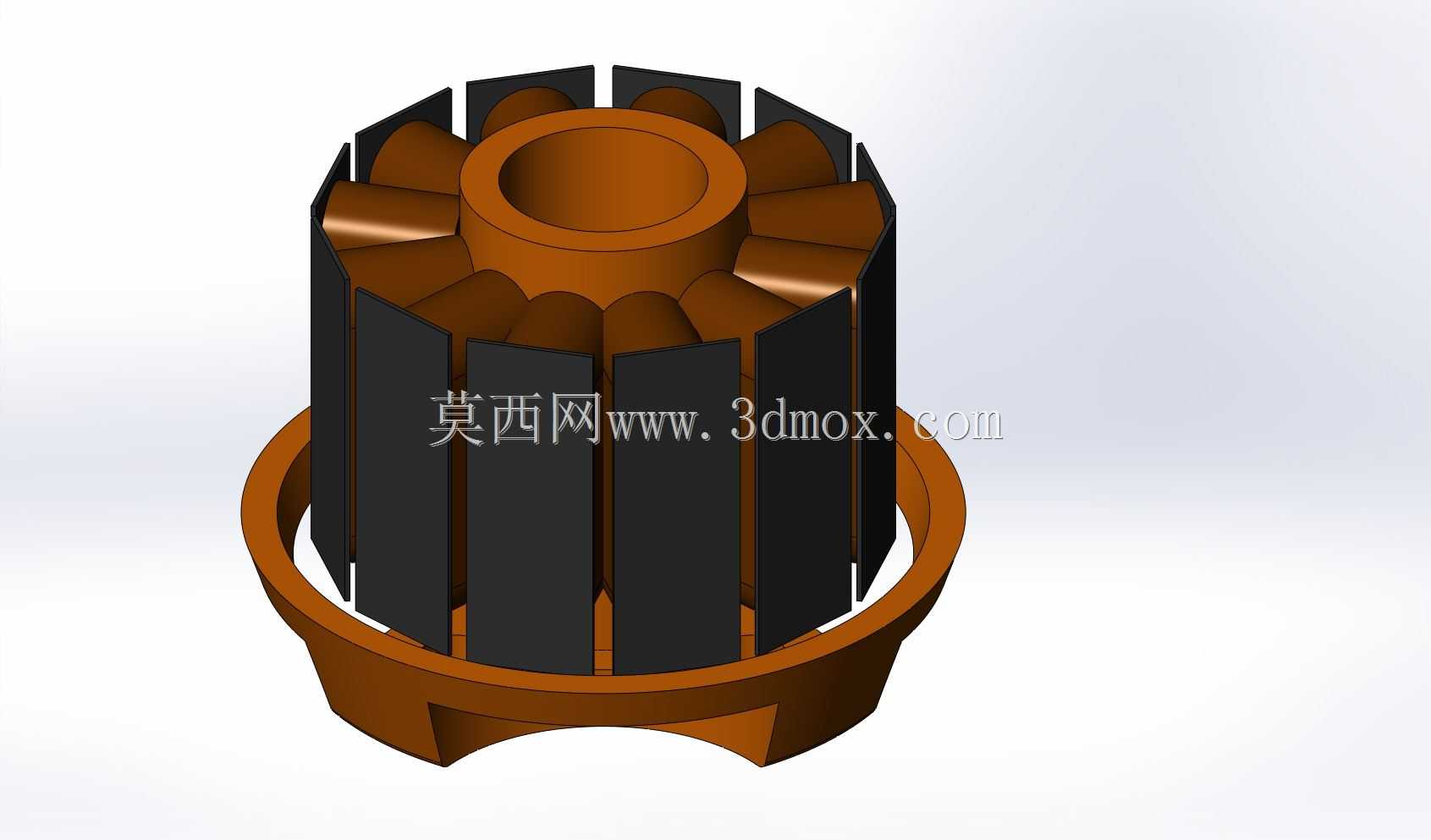

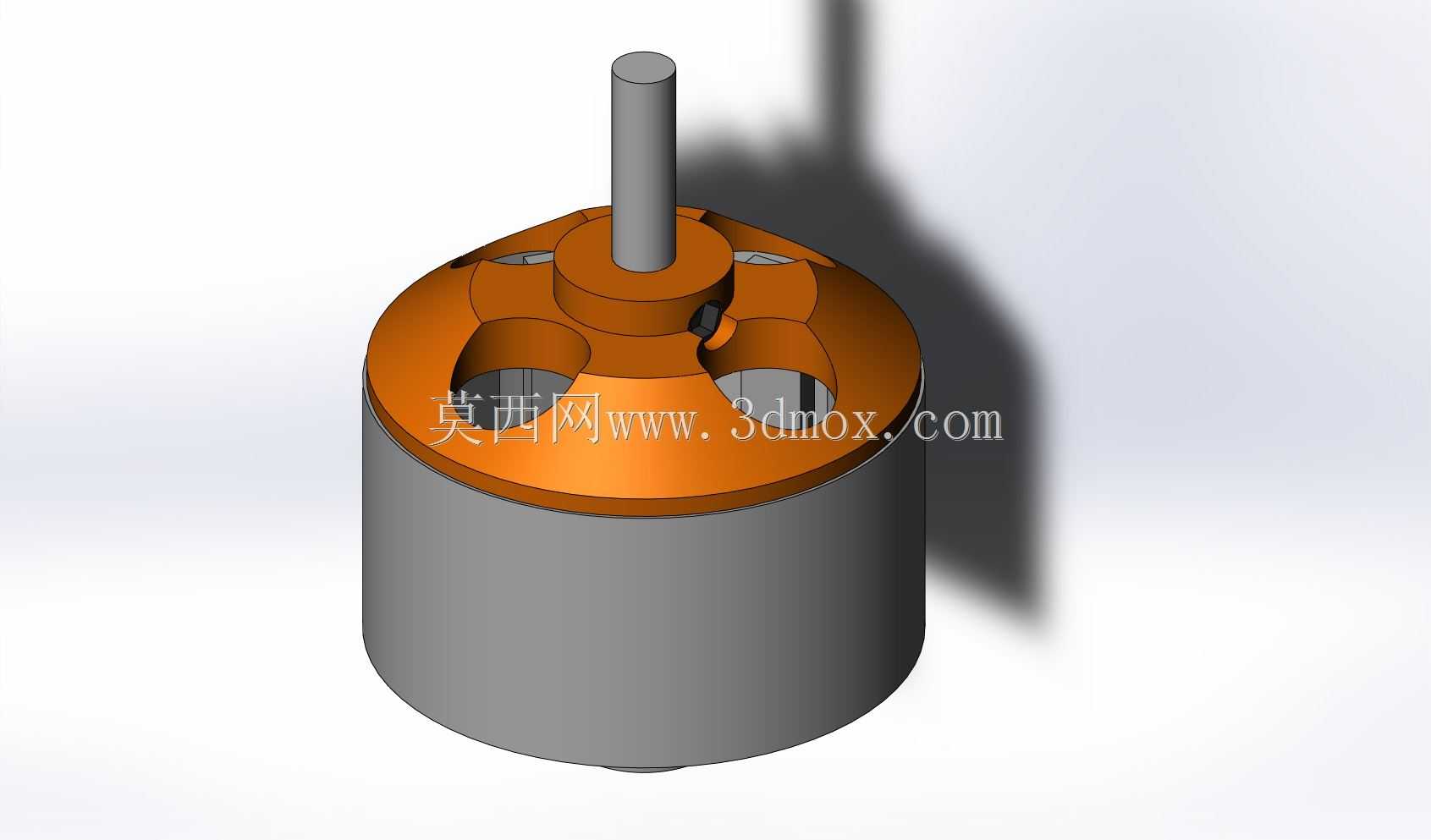

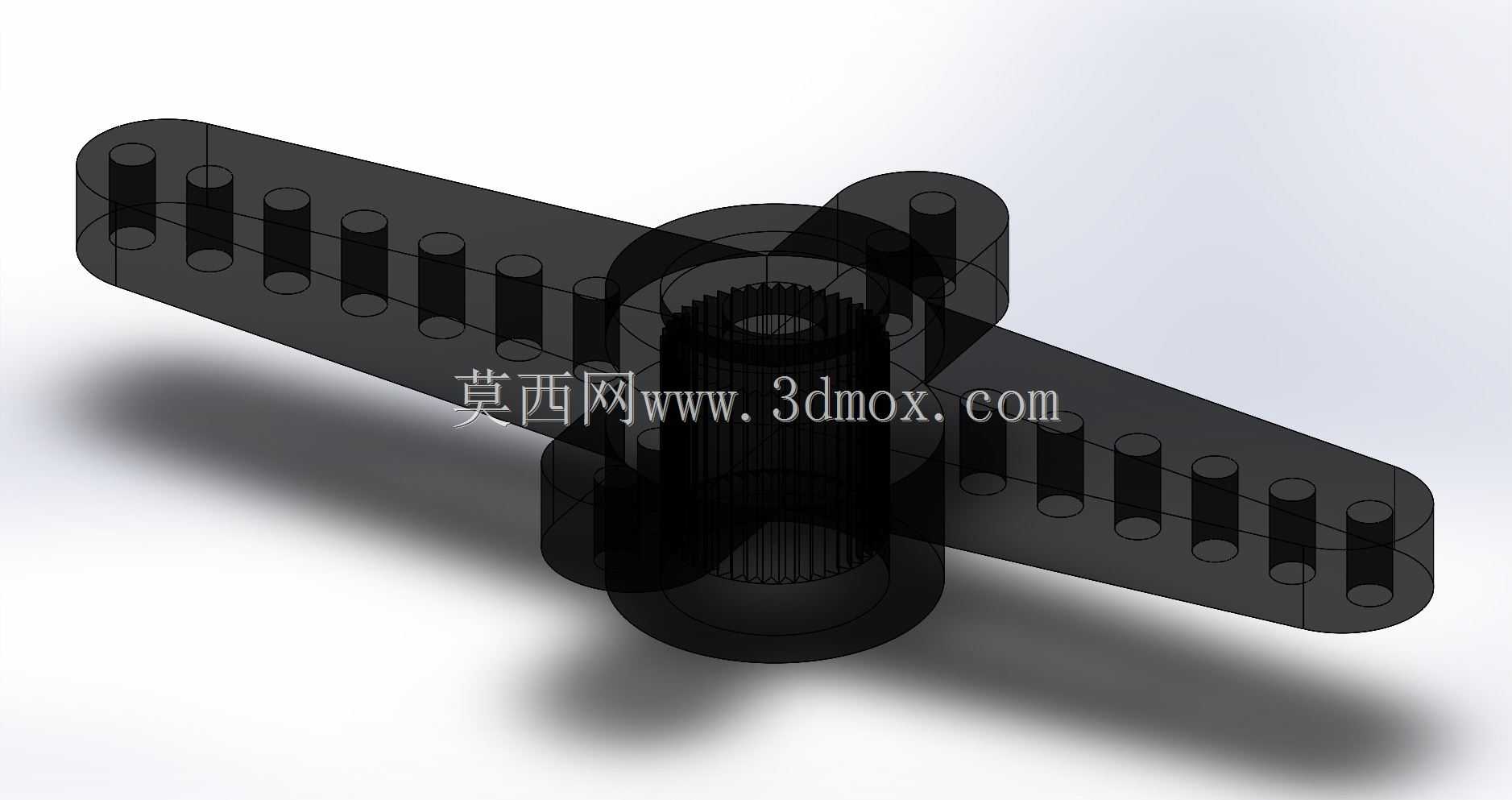

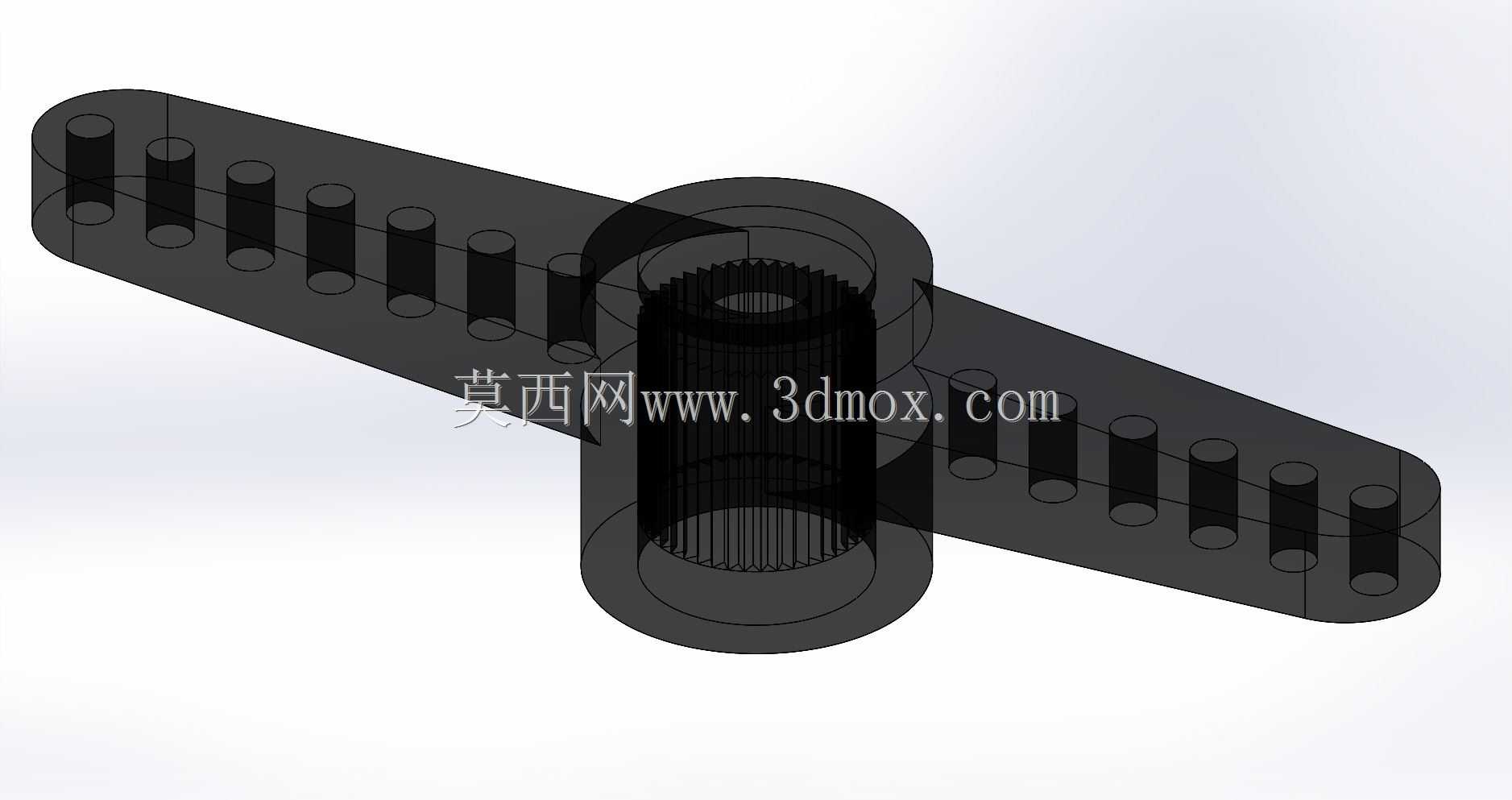

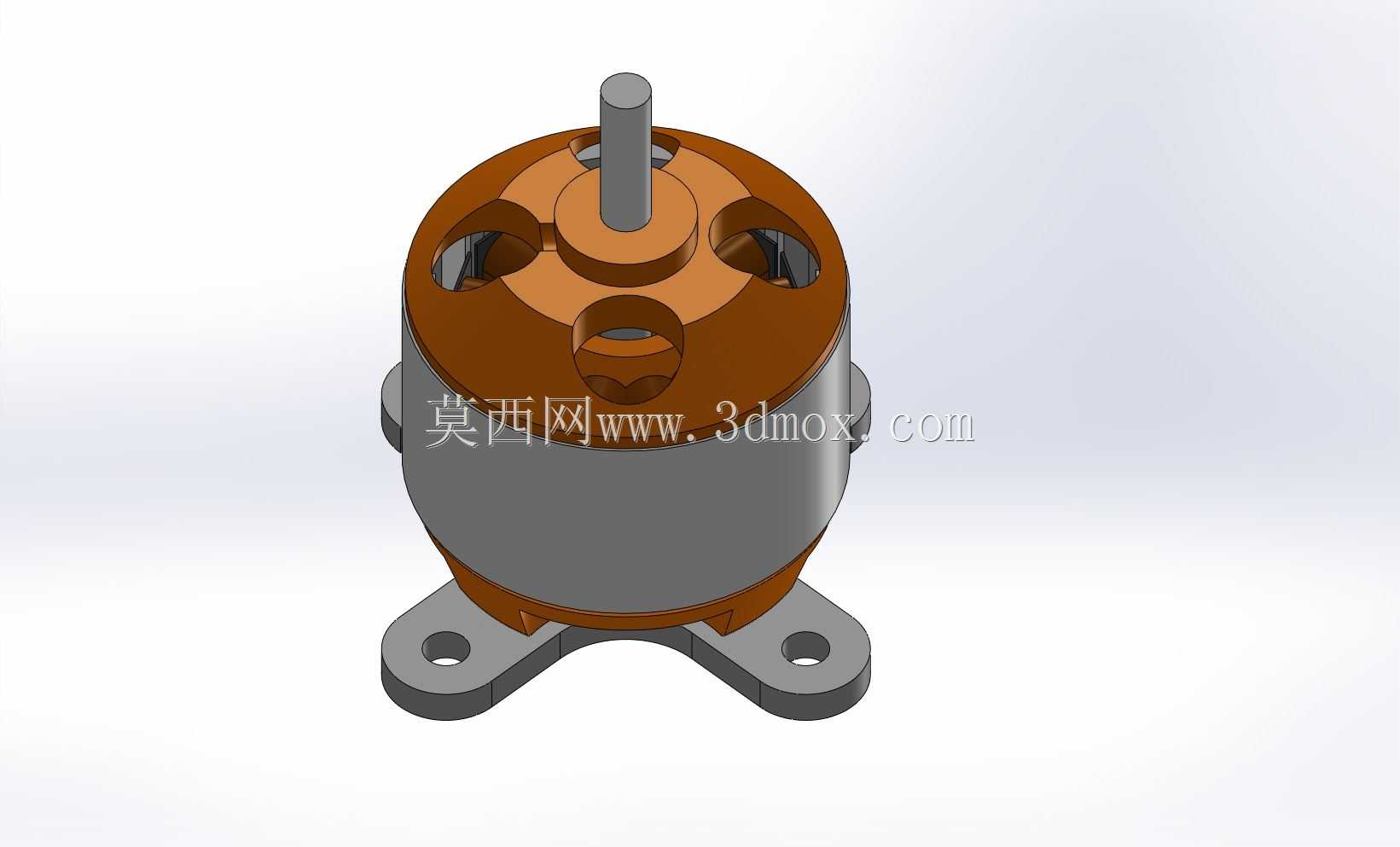

这套动力与执行组件，是针对小型多旋翼无人机、固定翼航模的动力与舵面控制需求开发的，其中1000Kv规格的无刷电机适配3-4S锂聚合物供电，可搭配8-10寸螺旋桨输出足够拉力，满足1-3kg级起飞重量的无人机巡航、机动动作的动力需求；配套的伺服执行器也就是航模领域常说的舵机，负责无人机舵面偏转、云台微调、投放机构触发这类需要精准角度控制的动作，输出轴带标准齿形花键，可兼容市面上通用的伺服喇叭也就是舵机摇臂，不用额外定制转接件就能完成装配。从设计思路上看，无刷电机采用外转子结构，绕组与定子的固定位预留了标准M3安装孔位，孔距符合航模动力安装的通用尺寸规范，外壳做了散热筋结构，在持续大油门输出时能快速带走绕组热量，避免高温退磁影响动力输出；伺服组件采用分体式安装耳设计，两侧的固定凸耳带通孔，可直接通过螺丝固定在无人机机身的碳纤板或者注塑机架上，安装边界做了圆角过渡，不会在装机时刮伤线材或者机架表面，出线端采用并排杜邦接口，红黑电源线与信号序定义符合通用舵机标准，直接对接飞控的舵机通道就能完成信号匹配，不用重新调试线序。实际应用场景里，这类组件除了航模无人机使用，也能用到小型桌面机器人的关节驱动、智能小车的转向控制、学生科创项目的执行机构上，伺服的输出扭矩可满足小负载的角度往复动作，无刷电机的转速范围宽，既可以做高速动力输出，也能搭配减速组实现大扭矩低速驱动。建模过程中还原了组件的所有安装细节，包括输出轴的齿形参数、安装孔的相对位置、出线端的尺寸、外壳的凸台与避让位，结构设计从业者在做无人机整机装配、小型自动化设备选型时，可以直接调取模型完成虚拟装配，核对安装间隙，避免实际加工装机时出现孔位不对、空间干涉的问题。伺服的内部结构虽然做了外观简化，但外部的所有装配尺寸都按照实物比例还原，顶部的输出轴限位台阶、底部的出线槽位置、两侧安装耳的厚度都做了精准复刻，无刷电机的轴伸长度、转子外壳的直径、定子底座的安装孔位也和实物一致，在做整机结构布局时，可以直接参考模型的尺寸预留安装空间，不用再反复核对实物样品的测量数据，能大幅缩短前期结构设计的验证周期。
