耳轴固定二级伸缩液压缸结构设计

在压铸生产配套的液压驱动系统中，这类耳轴固定的二级伸缩液压缸常被用于模具抽芯、顶出机构的动力输出场景，也可适配安装空间受限但需要长行程输出的工装夹具、小型举升工位。区别于单级活塞缸，二级伸缩结构能在缩回状态下保持极小的轴向尺寸，伸出时可获得两倍于自身缩回长度的工作行程，刚好匹配压铸模周边紧凑的安装空间，避免单级长缸体干涉模具开合模的运动轨迹。

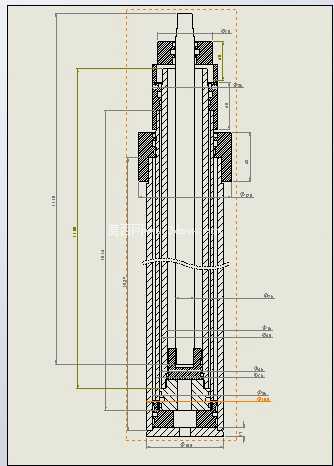

从结构设计逻辑来看，该缸采用耳轴式固定方案，耳轴位置设置在缸体靠近上端的受力平衡段，安装时耳轴与设备支架上的铰接座配合，允许缸体在工作过程中随负载的微量偏摆做小角度转动，抵消安装面加工误差、负载侧向力带来的附加弯矩，避免活塞杆承受径向力导致密封件偏磨、杆体拉伤。两级伸缩套筒依次嵌套，一级缸筒作为外层承压件，内壁加工有高精度导向带安装槽与密封沟槽，二级活塞杆内部集成了通油流道，省去了外接软管随伸缩运动反复弯折的隐患，油液从缸底的进油口进入后，先推动面积最大的一级活塞伸出，一级缸筒走到行程终点后，油液压力继续作用在二级活塞端面，推动二级杆伸出完成全行程动作，回程时依靠另一路进油推动活塞反向复位，两级套筒的配合面均设置了导向环与防尘圈，既能阻挡压铸车间内的铝屑、粉尘进入缸内划伤密封面，也能保证伸缩过程的同轴度，避免卡滞。

从安装边界来看，该缸缩回状态下的轴向总长度控制在紧凑区间，缸体外径根据额定工作压力做了壁厚校核，耳轴的轴径与跨距匹配常规压铸模架的安装孔位公差，不需要额外加工转接板即可直接装夹。伸出状态下两级行程的衔接位置做了缓冲槽设计，当一级活塞走到行程末端时，缓冲柱塞提前切入缸盖的缓冲腔，通过节流油口的阻尼作用降低活塞撞击端盖的速度，减少压铸生产高频往复动作下的冲击噪音与结构疲劳。

在实际选型适配时，需要注意耳轴的配合公差选择H7/f7的间隙配合，保证铰接转动灵活无卡涩，同时耳轴端面要设置轴向定位挡圈，防止缸体工作时轴向窜动。活塞杆的外露端根据连接负载的形式可加工外螺纹或法兰连接盘，该结构默认采用平端面连接，适配模具顶出板的刚性连接需求。密封件选用耐温耐磨的橡胶复合材料，可适应压铸车间周边持续的高温辐射环境，避免长期高温工况下密封件过早老化漏油。缸体的外表面做了发黑防锈处理，能抵御车间内脱模剂、切削液的轻微腐蚀，减少日常维护的工作量。

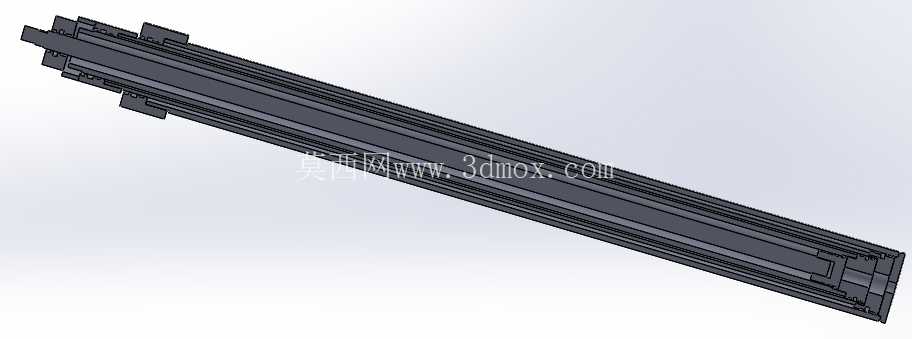

这类二级伸缩缸的受力路径经过优化，伸出全行程时的受力点始终落在两级套筒的重叠导向段内，不会出现悬臂过长导致的杆体弯曲，额定工作压力下的输出推力在两级伸出阶段保持稳定，不会因为活塞面积变化出现推力骤降的问题，刚好匹配压铸模抽芯动作需要的平稳推力输出，避免抽芯过程中速度突变拉伤铸件表面。在三维建模过程中，所有配合面的公差、密封槽的尺寸都严格遵循液压元件设计标准，各级零件的装配间隙经过运动仿真验证，全行程伸缩过程无干涉，可直接用于工程出图或样机加工参考。
