压铸模具配套液压缸结构设计

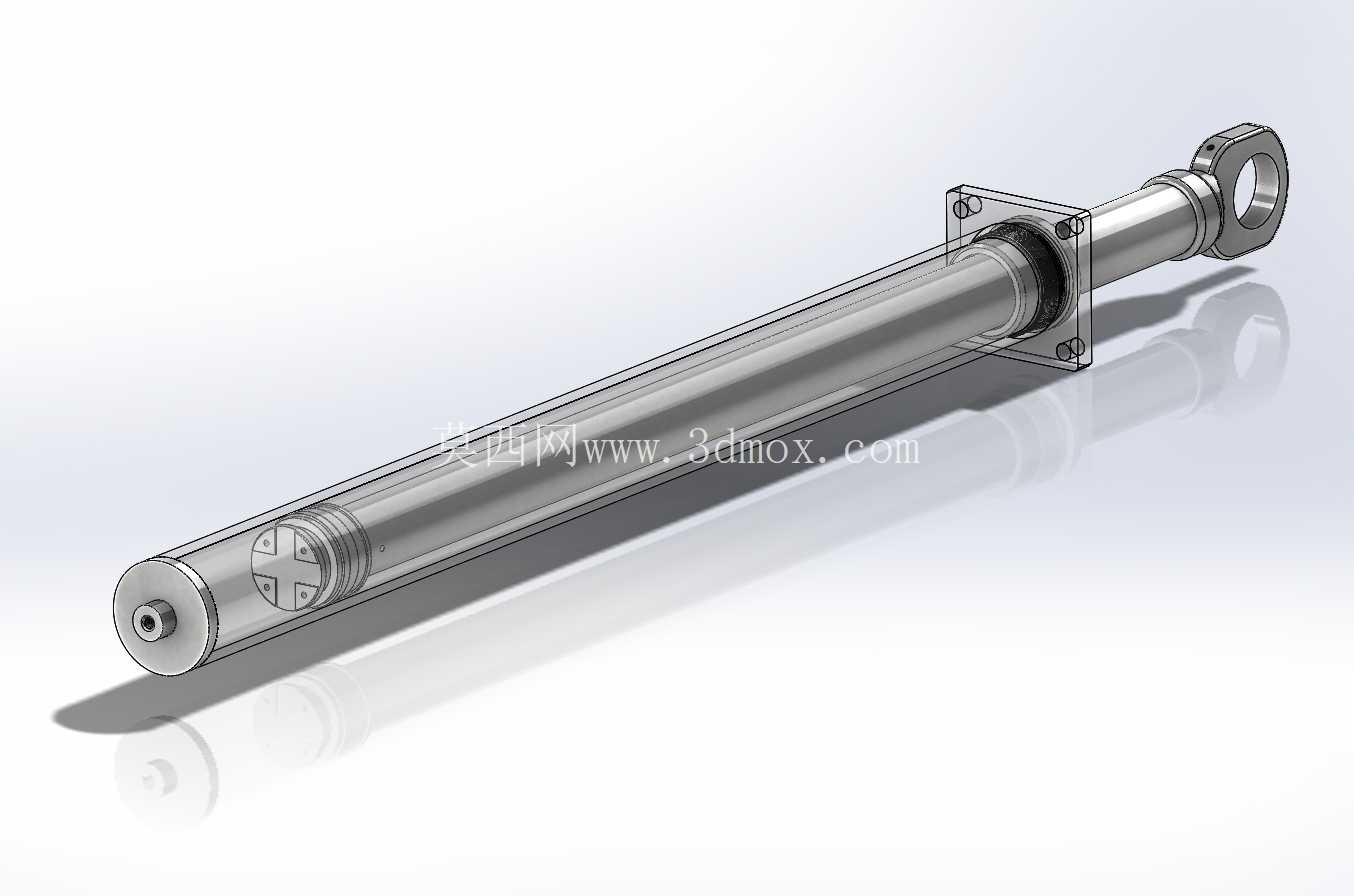

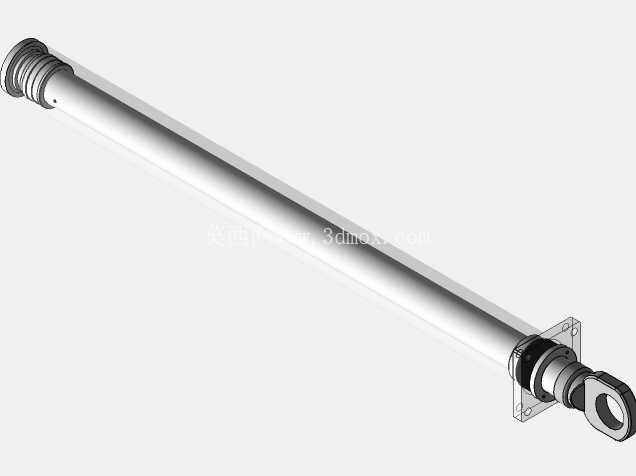

　　这套液压执行元件的结构设计，主要面向压铸生产场景下的模具动作驱动需求，在压铸工位上，这类元件承担着合模锁紧、抽芯移位、顶出制件等核心直线动作的动力输出，是压铸模具周边动力单元的核心组成部分。从结构设计逻辑来看，整个缸体采用通体圆柱式布局，缸筒内壁做了高精度珩磨处理，保证活塞往复运动时的密封配合精度，减少内泄风险，端盖与缸筒的连接采用螺纹加定位销的复合固定方式，既保证足够的连接强度承受高压油的轴向推力，也能避免长期往复动作下的连接松动。

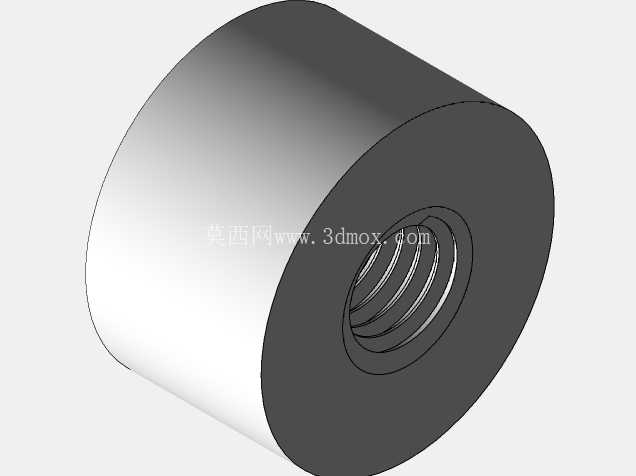

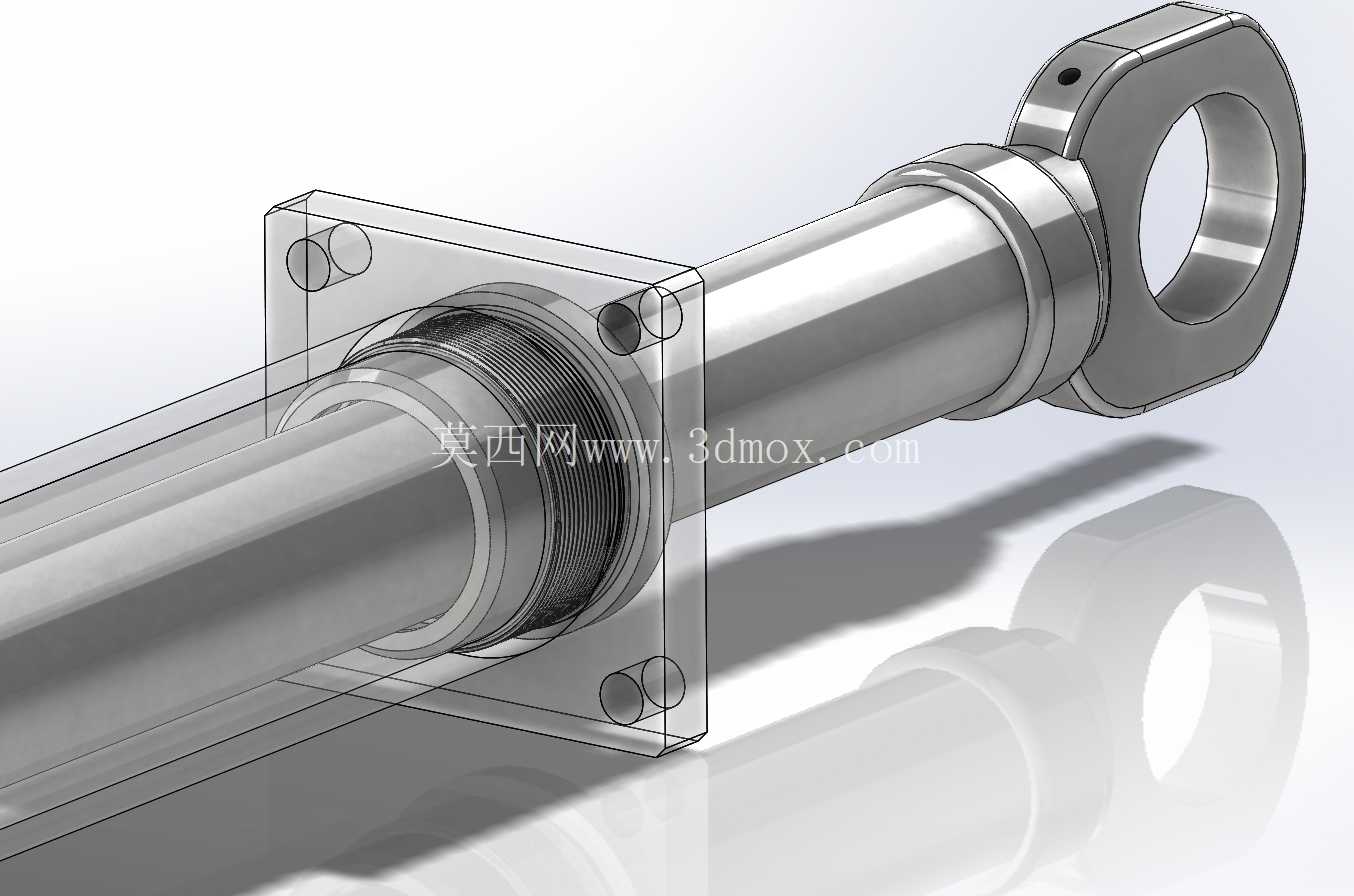

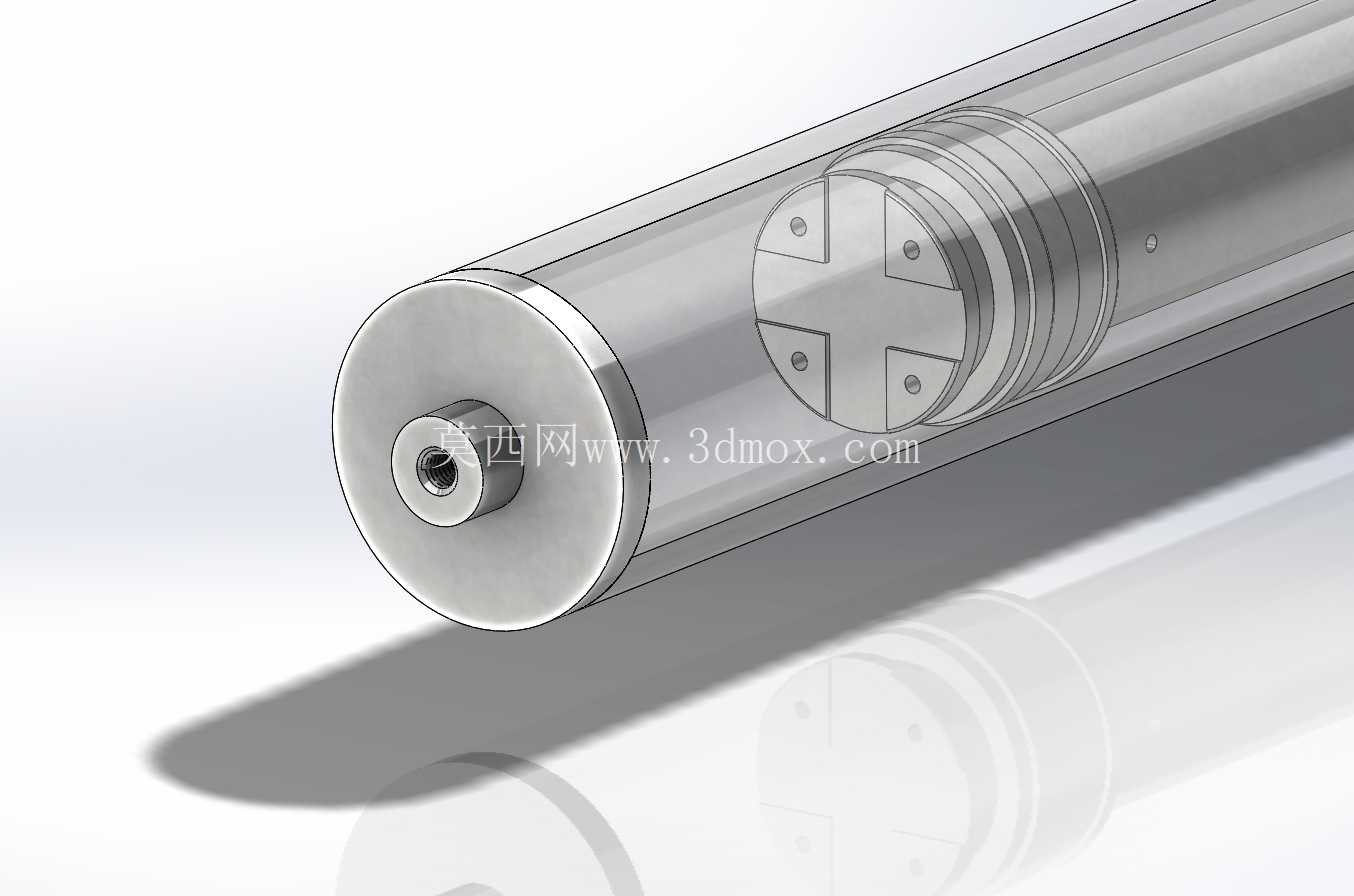

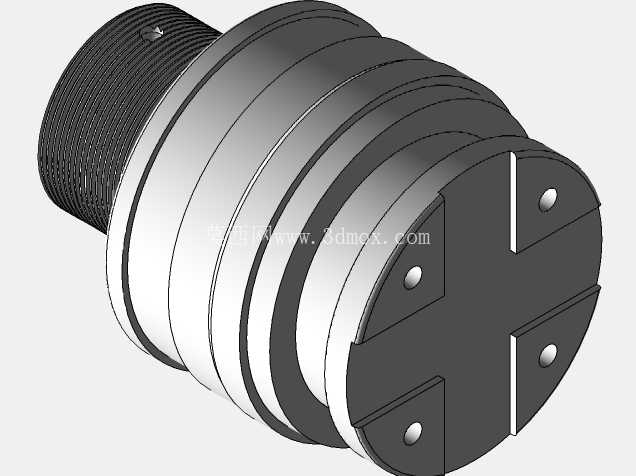

　　活塞端的十字形导向结构是设计上的针对性优化，区别于常规平端面活塞，十字导向筋可以在活塞高速往复时抵消径向偏载，尤其是压铸场景下抽芯动作往往存在一定的侧向力，这种结构能大幅降低密封件的偏磨概率，延长密封组件的更换周期。从安装边界来看，缸体伸出端采用轴径式定位结构，伸出轴的端部设计有内螺纹安装孔，可以直接连接模具的抽芯滑块或者顶出板，不需要额外加装过渡连接法兰，能压缩模具周边的安装空间，适配压铸模架内部紧凑的安装腔体；缸体尾部的平端盖设计可以直接抵靠在模架的定位槽内，安装时只需要配打两个定位销孔就能完成缸体的周向固定，不需要复杂的安装支架，降低模架的配套加工成本。

　　在功能特性上，这款液压装置的油道设计采用了侧置薄壁油孔布局，进回油孔都布置在缸筒靠近端盖的位置，避免油道穿过活塞运动区域，减少活塞运动时的油液截流损失，同时油道口做了沉孔倒角处理，安装油管接头时可以避免密封垫圈被切边导致的漏油问题。活塞上的密封槽采用了格莱圈加导向带的双槽设计，高压侧用格莱圈承受高压油的密封压力，低压侧加装聚四氟乙烯导向带，既减少活塞与缸筒内壁的金属直接接触，也能在油温升高导致密封件轻微膨胀时，避免活塞出现卡滞问题。

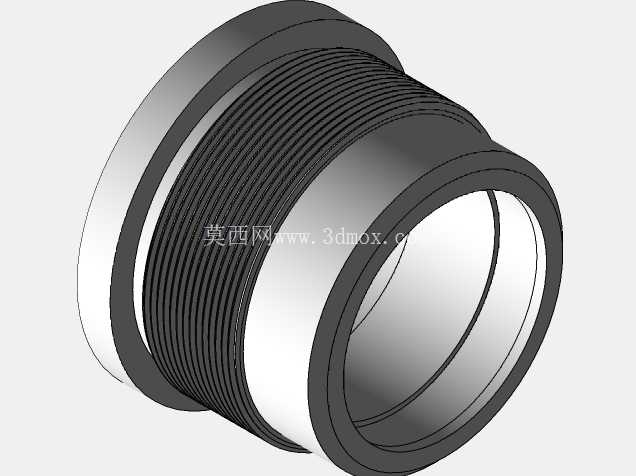

　　在实际压铸生产场景中，这类液压缸的工作压力通常匹配16MPa的常规压铸液压系统，动作行程可以根据模具的抽芯距离、顶出行程做适配调整，设计时预留了行程调整的冗余空间，通过调整端盖处的限位垫片厚度，就能在小范围内调整活塞的伸出极限位置，适配不同规格压铸产品的模具动作需求。从建模细节来看，所有配合面都做了公差匹配设计，缸筒内径与活塞外径的配合选用H7/f6的间隙配合，既保证运动顺畅，也控制间隙量避免密封件被挤入间隙造成损坏；伸出轴与前端盖的配合处加装了防尘圈，可以阻挡压铸生产场景下的铝屑、脱模剂雾气进入缸体内部，避免杂质划伤缸筒内壁和密封件。整个结构没有多余的外置零部件，所有功能组件都集成在缸体内部，在压铸工位高温、多金属粉尘的环境下，这种集成式结构能减少外部污染物对设备动作的影响，降低日常维护的工作量。设计时也充分考虑了拆装便利性，端盖与缸筒的连接螺纹采用大螺距梯形螺纹，维修更换密封件时不需要专用工具就能拆卸端盖，抽出活塞组件完成维护，大幅缩短设备停机维护的时间。
