小型轮式滑移铲装作业设备结构设计

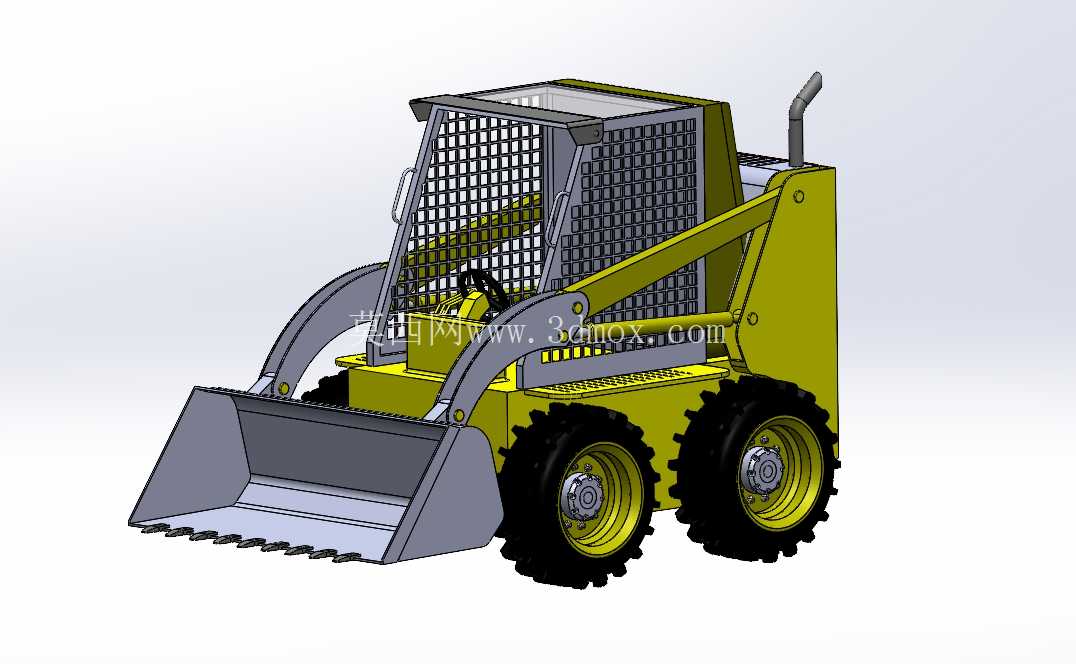

　　这款轮式滑移作业设备的三维结构设计，核心围绕狭小空间内的灵活作业需求展开，区别于常规大中型装载机的大转弯半径设计，其采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，能在巷道、厂房内部、市政狭小施工区、园林绿化作业面等常规铲装设备无法进入的区域完成物料转运、场地清整、土方短距离驳运作业。从结构布局来看，整机采用前置工作装置、中置驾驶防护舱、后置动力单元的配重平衡布局，前置铲斗采用带斗齿的耐磨刃口设计，斗体弧度经过卸料角度校核，举升臂采用双摇臂平行四边形连杆结构，可保证铲斗在举升全过程中保持近似水平的姿态，避免举升过程中物料洒落，动臂的铰接点位置经过载荷分布计算，在最大举升高度下可保证整机倾翻载荷满足作业安全要求，不会出现前端过载翘头的风险。

　　驾驶舱区域采用全格栅防护结构，既可以保证驾驶人员的操作视野，又能阻挡作业过程中飞溅的碎石、物料撞击操作人员，舱内操作元件采用紧凑布局，适配滑移设备小机身的空间限制，操纵机构的行程与力反馈经过适配，可在狭小空间内完成精准的微动操作。行走系统采用大花纹越野轮胎，轮距与轴距的比值经过滑移转向阻力优化，可在砂石、泥泞、硬化路面等不同地面条件下完成转向动作，轮胎与车架的安装边界经过校核，在最大转向角度下轮胎与车架、挡泥板无运动干涉，轮边的连接结构采用重载轮毂设计，可承受铲装作业时的冲击载荷，同时预留了不同属具的安装接口，可快速更换破碎锤、抱夹、扫路辊等不同作业属具，实现一机多用的功能。

　　后置动力单元采用紧凑化布置，排气尾管向上延伸避免作业扬尘进入进气系统，动力舱的散热开口位置经过气流组织优化，可保证连续作业时动力系统的散热效率，整机的外形尺寸控制严格，宽度可满足通过常规民用建筑门洞、厂区狭窄通道的要求，长度方向在铲斗收平状态下可适配小型货运电梯的装载边界，方便在多层建筑内部、地下空间等区域转场作业。从设计思路层面，这款设备的结构建模全程采用自顶向下的装配设计逻辑，先确定整机的作业性能参数边界，包括额定铲装载荷、最大举升高度、卸料距离、最大行驶速度等核心指标，再反向推导各个结构件的尺寸参数与强度要求，动臂、车架等承载结构件的截面形状经过抗弯截面模量校核，在保证结构强度的前提下尽可能降低整机自重，减少无效载荷带来的动力损耗。

　　各个铰接点的衬套安装位置预留了润滑维护空间，方便日常作业后的保养维护，液压管路的布置沿着动臂与车架的内侧走线，采用管卡固定避免作业过程中管路与运动部件产生摩擦破损，管路的弯曲半径满足液压系统的最小弯曲要求，减少管路沿程压力损失。在实际工程应用场景中，这类小型滑移设备可用于厂区车间内的铁屑、废料清理转运，园林绿化施工中的种植土回填、地形整理，市政道路维护中的路面破碎、渣土清理，畜牧业养殖场地的垫料转运、粪便清理，以及仓储物流领域的散货堆垛、短距离转运，相比人工搬运作业效率可提升数十倍，相比大中型铲装设备又具备极强的场地适配性，是小空间作业场景下不可或缺的工程作业设备。建模过程中对所有运动部件的行程都做了干涉检查，包括动臂举升到最高位置、铲斗翻转到最大卸料角度、整机原地转向等极限工况下，所有相邻部件之间都保留了足够的安全间隙，不会出现运动卡滞或者结构碰撞的问题，各个连接紧固件的规格选型都匹配对应位置的载荷等级，关键受力位置的连接采用高强度螺栓，保证作业过程中的结构可靠性。
