紧凑型桌面智能裁切绘图设备结构设计

这款桌面级智能裁切绘图设备，核心定位是面向个人创作者、小型文创工作室、手工爱好者以及轻量办公场景的小型加工终端，区别于工业级大幅面裁切设备，它的设计核心围绕小空间适配、低操作门槛、多材质兼容几个核心方向展开，能够在有限的桌面空间内完成不干胶、热转印膜、薄卡纸、 vinyl 贴纸等多种薄型柔性材料的精准绘图与裁切作业，填补了个人创作场景下小型定制化裁切设备的市场空白。

从实际应用场景来看，这类设备常被用于手账贴纸定制、个性化热转印图案制作、小型标识标签裁切、手工DIY素材加工、校园文创产品打样等场景，不需要配套大型工业气源或者专用安装基座，普通办公桌台面即可完成部署，对使用环境的供电要求也仅为常规民用市电，不需要额外配置工业供电回路，适配个人用户、小微工作室的实际使用条件。

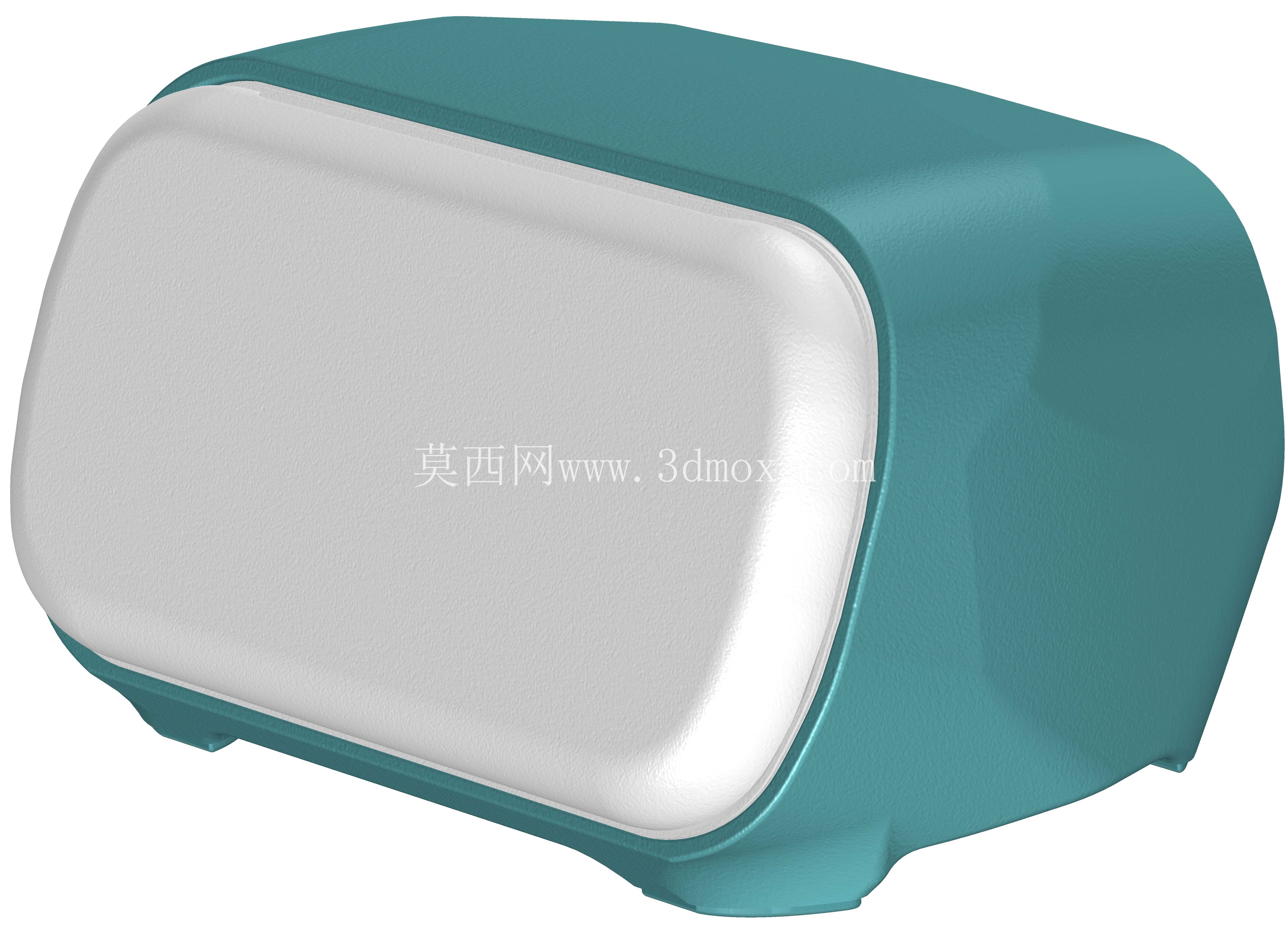

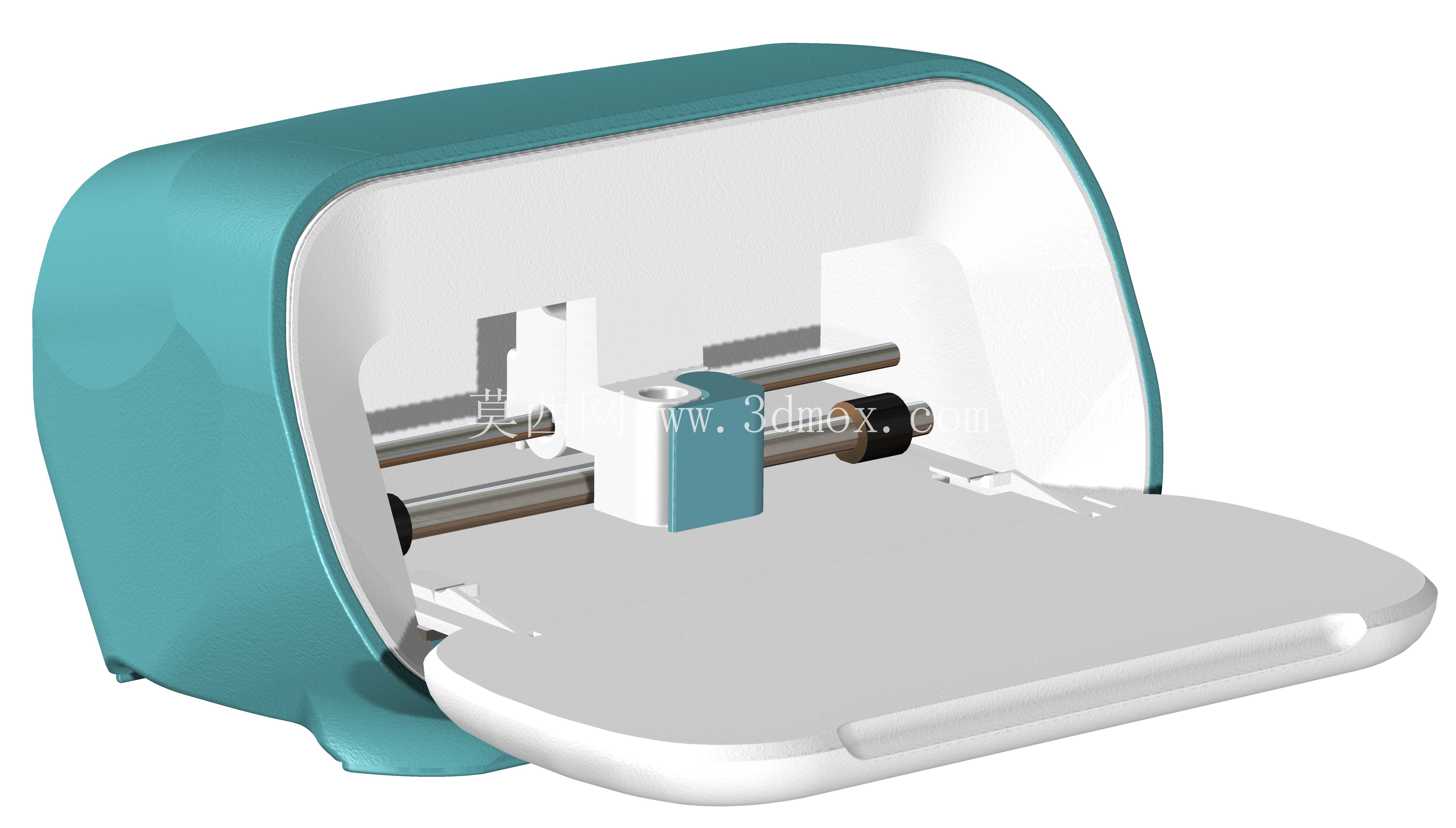

设备的整体外形采用圆润弧面的一体化壳体设计，主体外壳采用前低后高的流线型轮廓，前端设置可翻折的承托料板，在非工作状态下承托板可向上翻折收纳，进一步压缩设备的占用空间；工作状态下承托板放平，能够为输出的材料提供稳定的支撑，避免裁切完成的材料因为重力下垂出现拉扯移位，影响加工精度。设备内部的核心传动结构采用双光轴导轨配合滑动模组的布局，两根平行的镀铬光轴作为裁切头的运动导向基准，配合同步带传动实现裁切头沿X轴方向的精准往复运动，Y轴方向的走料则依靠进料辊组的同步转动实现，这种轴系布局能够在有限的机身内部空间内，实现足够的有效加工幅面，同时保证运动过程的平稳性，避免运动卡顿导致的裁切毛边、绘图断线问题。

从设计思路层面来看，这款设备的结构设计优先考虑了家用及小型工作室场景的使用痛点：首先是噪音控制，所有运动部件的传动间隙都做了消隙处理，导轨配合面采用自润滑材质，日常工作时的运行噪音控制在较低区间，不会对办公或者居家环境造成噪音干扰；其次是操作便捷性，设备的裁切头模组采用快拆式设计，用户不需要额外工具即可完成绘图笔、裁切刀头的更换，切换绘图、裁切两种工作模式的操作门槛极低，不需要专业的设备调试经验；再者是安全防护设计，设备的裁切作业区域全部被半封闭的壳体覆盖，外露的运动部件都做了圆角处理，避免用户操作时误触运动部件或者锋利刀头造成伤害，同时壳体的进风通道配合内部的小型散热风扇，能够为驱动电路板、传动电机提供稳定的散热气流，保证设备长时间连续工作时的稳定性。

关于安装边界与尺寸适配，这款设备的机身最大宽度控制在400mm以内，深度在收纳状态下不超过200mm，高度不超过150mm，整体占用的台面面积甚至小于常规的A4幅面打印机，对桌面空间的要求极低；设备底部设置有四个防滑橡胶脚垫，能够在光滑的桌面或者工作台面上保持稳定，不需要额外的螺栓固定，用户可以根据使用需求随时挪动设备位置，适配不同的工作场景布局。进料口设置在设备壳体的后部，支持卷料以及单张片材两种进料方式，卷料模式下可以适配小卷径的专用加工卷材，连续加工长度不受机身进深限制，单张片材模式下可以直接放入A6到A4幅面的薄型片材，不需要额外的卷材固定支架，满足小批量、多品类的灵活加工需求。

从功能特性来看，设备的裁切压力支持多档位调节，可以根据不同厚度、不同材质的加工材料调整刀头的下压力度，既可以完成仅划破表层离型纸的半切作业，用于不干胶贴纸的模切加工，也可以完成全透裁切，将薄卡纸、热转印膜完全切断，满足不同加工工艺的需求；绘图模式下可以适配常规的水性绘图笔，在材料表面绘制精准的轮廓线或者图案，配合裁切功能实现绘切一体化作业，减少用户二次对位的操作步骤，提升小批量定制加工的效率。设备的内部走线全部采用隐藏式布局，所有线缆都布置在壳体内部的走线槽内，既避免了线缆外露影响外观整洁度，也防止长期使用过程中线缆被运动部件剐蹭造成损坏，提升设备的长期使用可靠性。
