煤焦化工艺用立式焦炭加工反应装置

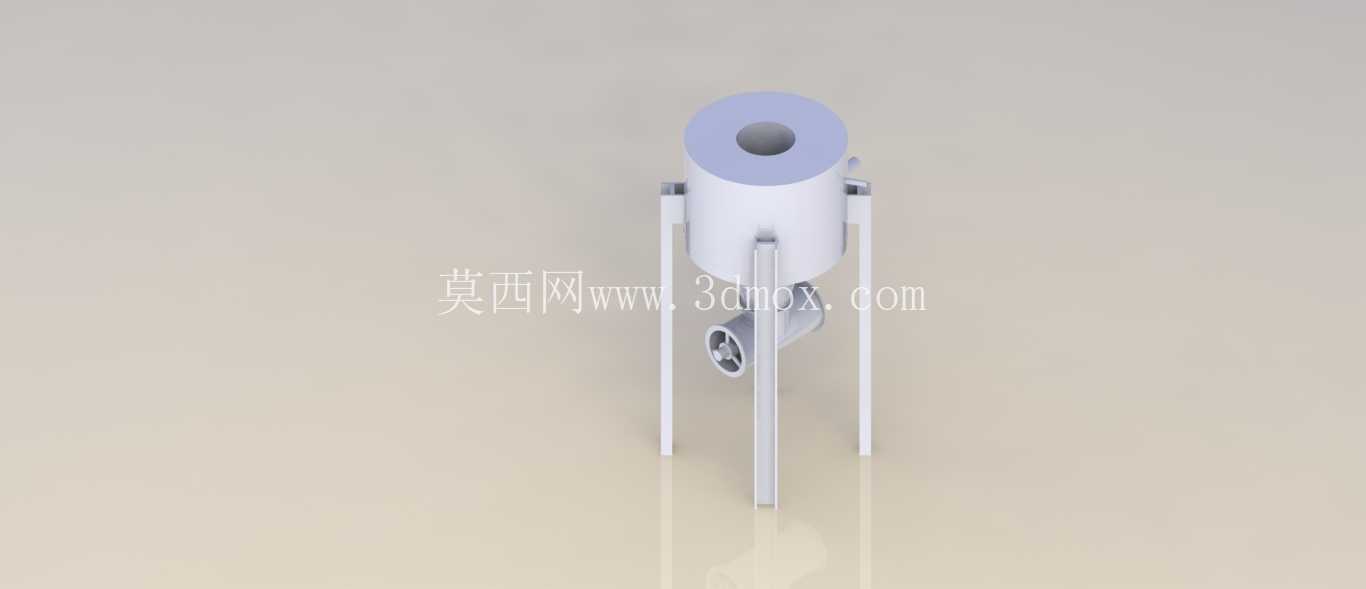

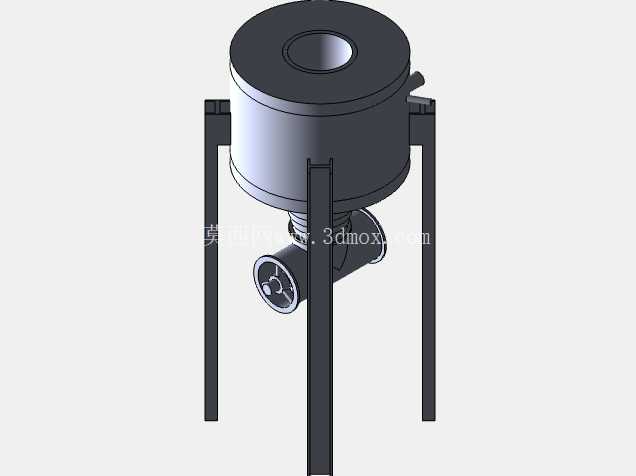

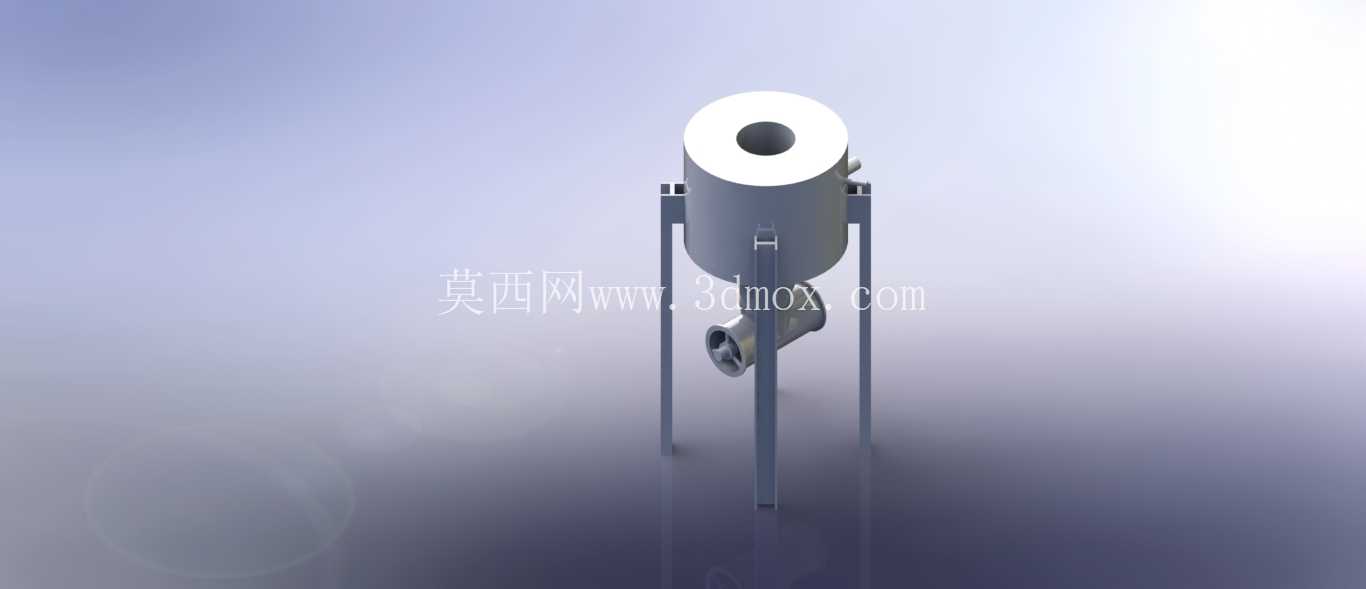

　　在煤焦化生产工段中，这类立式反应装置承担着煤原料热解转化的核心功能，当原料中碳化合物占比逐步提升至工艺阈值时，装置内部会维持稳定的高温绝氧环境，让煤料完成脱挥发分、缩聚结焦的全流程反应，最终产出符合粒度、强度要求的焦炭产品，是焦化厂备煤、炼焦工序衔接段的关键工艺设备。从现场安装的边界条件来看，该装置采用三腿支撑的立式布局，三根等长支腿沿罐体周向均匀分布，支腿底端与预埋在混凝土基础上的地脚螺栓通过连接板固定，安装时需要保证罐体轴线与水平面的垂直度偏差不超过千分之一，避免内部料流偏载导致局部结焦堵料。

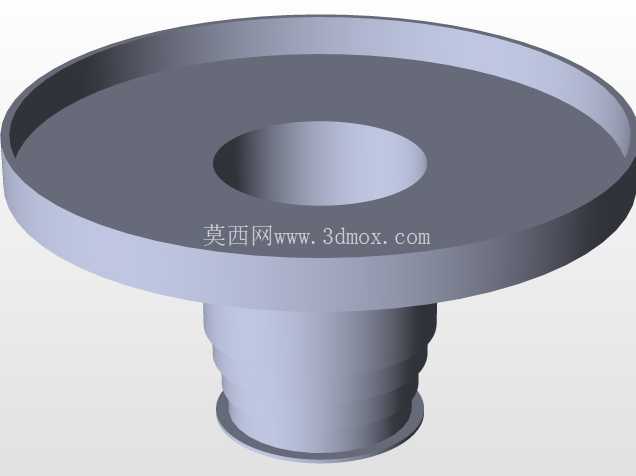

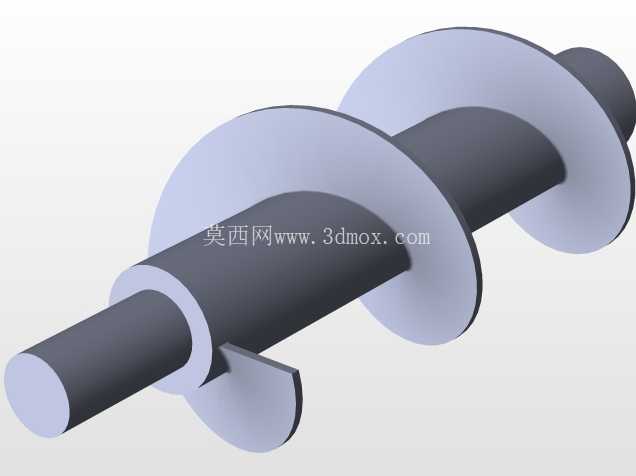

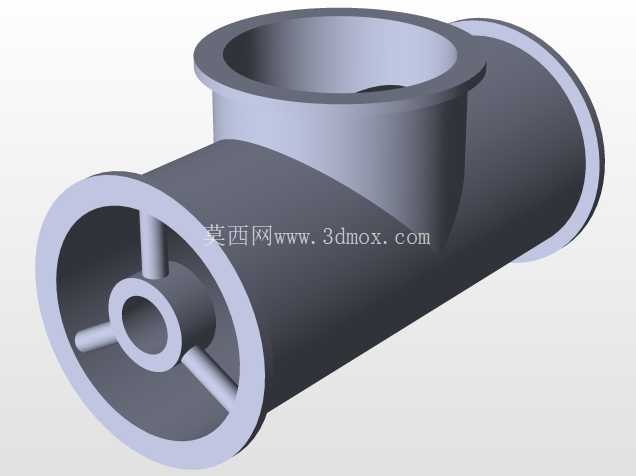

　　罐体主体为圆柱形承压壳体，顶部设置中心进料口，进料口内径匹配上游螺旋给料机的出料端尺寸，安装时需在进料口法兰处加装耐高温密封垫片，防止热解过程中产生的荒煤气外泄；罐体下部侧方设置斜向出料管，出料管轴线与罐体轴线呈45度夹角，管口对接后续的焦炭密闭输送设备，出料管内部预留了插板阀的安装空间，可根据生产节奏调节焦炭出料速度。设计阶段首先考虑的是高温工况下的结构稳定性，罐体壳体壁厚根据热解工作压力、工作温度结合材料许用应力计算确定，支腿与罐体的连接位置采用加强圈补强，避免长期承重后焊缝处出现应力开裂；罐体顶部预留了温度、压力检测元件的安装接口，可直接插入热电偶、压力变送器实时监测内部反应参数，接口位置避开进料口的料流冲击区域，减少物料对检测元件的磨损。

　　不同于卧式反应设备，立式结构的料流依靠自重自上而下移动，不需要额外设置内部推送机构，减少了高温环境下运动部件的故障点，同时罐体内部的有效容积利用率更高，相同处理量下设备的占地面积更小，适合焦化车间紧凑的工艺布局。支腿的高度设计充分考虑了下部出料设备的安装空间，出料管下方预留了足够的检修操作距离，日常维护时可直接拆卸出料管法兰清理内部结焦，不需要额外搭建过高的操作平台。罐体侧面还预留了辅助接口，可接入热烟气循环管路，在装置开工预热阶段通入高温烟气快速提升罐体内部温度，缩短开工准备时间；正常生产时该接口可通过盲板封堵，避免影响内部反应环境。

　　从三维建模的角度来看，该装置的建模过程需要重点处理支腿与罐体的相贯线结构，保证焊接位置的结构还原度，同时出料管与罐体的斜接位置需要做圆滑过渡处理，避免结构应力集中；所有法兰接口的尺寸均匹配标准管件规格，建模时可直接调用标准法兰库的特征，保证接口尺寸的通用性，方便后续做整个焦化工段的设备布局装配时，直接对接上下游设备的接口模型。实际生产中，这类装置的处理量与罐体有效容积、内部反应停留时间直接相关，设计时根据目标焦炭产能确定罐体的高度与直径比例，高径比过大会导致料层过厚，内部热解反应不均匀，高径比过小则会占用过多横向安装空间，三支撑的结构相比四支撑结构，对基础安装平面的平整度要求更低，不容易出现支腿受力不均的情况，适合现场基础施工条件有限的焦化生产场景。
