内置盘管立式搅拌反应容器结构设计

　　在精细化工、医药中间体合成、食品配料反应等连续化或间歇式生产场景中，带内盘管的搅拌反应容器是核心工艺承载设备，这类设备需要同时满足物料混合均匀性、温度精准调控、承压密封可靠性等多重工程要求，本次呈现的立式结构三维设计，完全围绕实际生产中的安装、运维、工艺适配需求展开。从实际用途来看，该设备主要用于液-液混合、液-固悬浮、气液传质类反应过程，内部设置的螺旋盘管可通入加热蒸汽、冷却水或者导热介质，实现反应过程的精准控温，相比夹套换热结构，内置盘管的换热面积更大，介质流速更快，温度调控响应效率更高，尤其适合对温度波动敏感的放热、吸热反应工况，能避免局部过热导致的物料副反应增多、产物纯度下降问题。

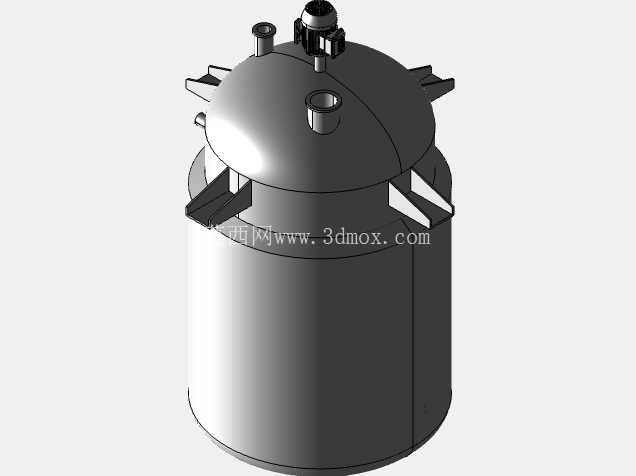

　　从功能特性上看，顶部集成的搅拌驱动组件采用立式直联安装结构，搅拌轴贯穿上封头伸入罐体内部，可根据工艺需求匹配桨式、涡轮式或者锚式搅拌桨，保证罐内不同位置物料的流动状态均匀，避免固相物料沉积在罐底；罐体上封头设置的多个法兰端口，分别可用于物料进料、助剂投加、测温测压仪表安装、排气泄压、人孔检修等功能，侧部伸出的接管可作为出料口、取样口使用，满足生产过程的全流程操作需求；罐体下部的支撑凸耳为侧装式支座结构，可直接搭设在车间钢平台或者混凝土框架的预留孔位上，安装时无需额外制作大型落地支架，能有效节省车间垂直空间，也方便罐底阀门、出料管路的安装与日常操作。

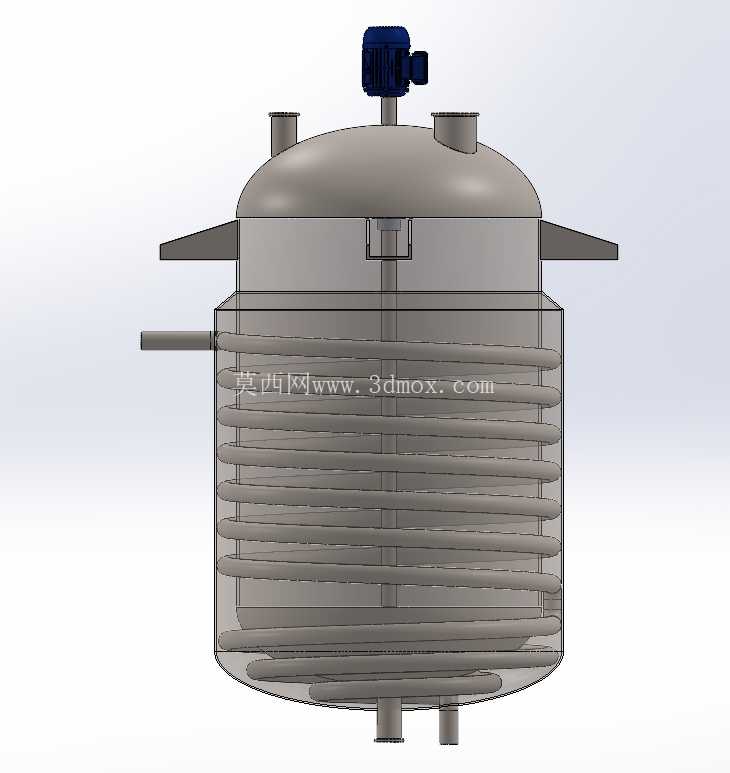

　　设计思路上，整体采用立式圆筒形罐体搭配上下标准椭圆形封头的结构，这种结构的承压性能更好，罐壁应力分布均匀，在相同容积、相同设计压力下，材料利用率比方形或者其他异形罐体更高；内部螺旋盘管沿罐体内壁环形排布，盘管与罐壁预留足够的间隙，既避免盘管贴壁导致的换热死区，也给罐壁清洗、内部检修留出操作空间，盘管的进出口从罐体侧部引出，外接管路时不会与顶部的搅拌驱动、进料管线产生干涉；上封头的搅拌安装位设置了加强凸台，避免搅拌运行时的振动导致封头局部变形，密封结构可根据物料腐蚀特性、压力等级选配机械密封或者填料密封，满足不同工况的密封要求。

　　关于安装边界与外形尺寸的适配，这类设备的外径尺寸需要匹配车间预留的安装平台开孔尺寸，侧装支座的螺栓孔位要与平台预埋的固定点对齐，顶部搅拌驱动的吊装高度要预留足够的检修空间，方便后期更换电机、减速机或者检修搅拌轴密封；罐体上所有外接法兰的公称压力、密封面形式统一按照工艺管路标准匹配，避免现场安装时出现法兰不匹配、密封垫无法适配的问题；盘管的进出口位置设置在罐体侧部偏下区域，外接管路时可顺着车间管廊排布，减少管路弯折带来的介质阻力；罐体底部的出料口居中设置，可配合放料阀实现物料的彻底排空，避免罐底残液积存导致的批次交叉污染。在实际工程应用中，这类带内盘管的搅拌反应容器还需要考虑物料腐蚀特性选配罐体、盘管的材质，比如常规无腐蚀物料可选用碳钢材质，有酸碱腐蚀的工况则需要匹配不锈钢或者衬里结构，搅拌转速也需要根据物料粘度、反应要求调整，高粘度物料适配低转速大直径搅拌桨，低粘度均相反应则可选用高转速小直径桨叶，保证混合效率的同时降低运行能耗。
