蜂蜜灌装生产线配套圆形理料转台结构

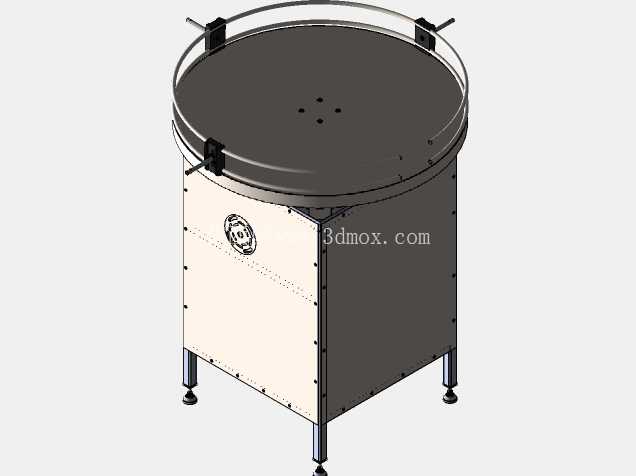

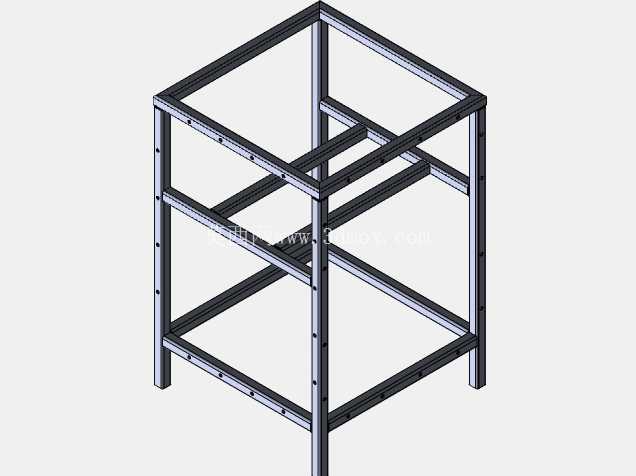

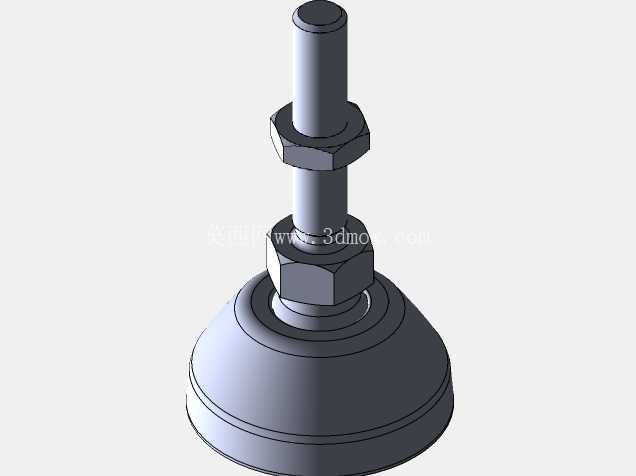

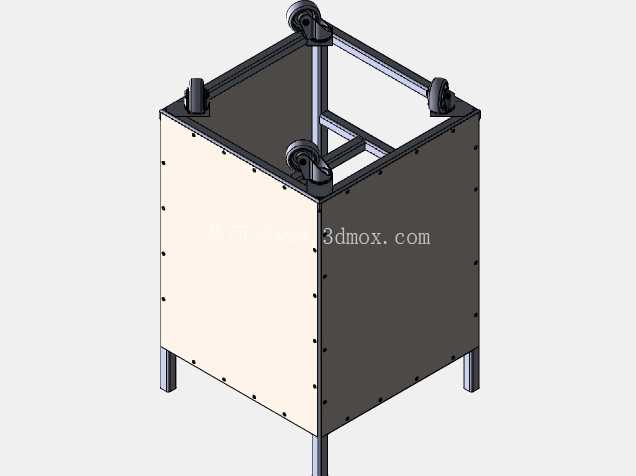

　　做食品包装线整线设计的工程师都清楚，理料转台是衔接前段容器整理与后段灌装工位的核心过渡辅机，这套圆形转台的结构设计，完全围绕蜂蜜灌装场景的实际工况展开，没有多余的冗余结构，所有细节都指向产线运行的稳定性与维护便捷性。先从安装边界说起，设备整体采用立式方箱支撑结构，底部配置四个可调脚杯，安装时不需要提前做预埋地基，只要在平整的硬化车间地面上，通过调整脚杯高度就能将转盘工作面调整至水平状态，支撑脚的伸出长度预留了50mm的调节余量，可适配不同高度的灌装主机进料口对接需求，方箱主体的侧边预留了维护门，日常检修驱动组件、调整传动间隙时不需要拆解整个箱体，打开侧门就能完成常规维护作业。

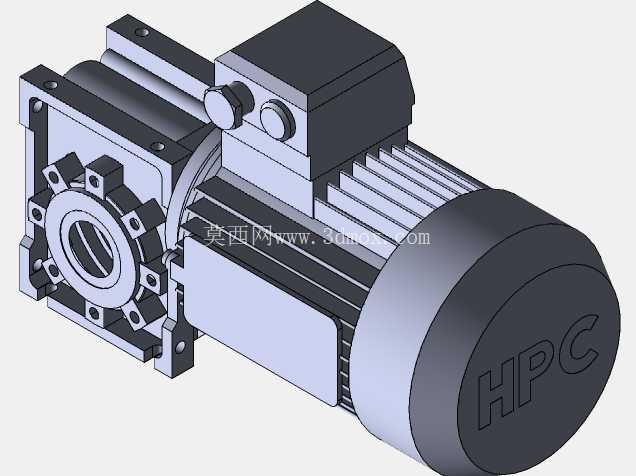

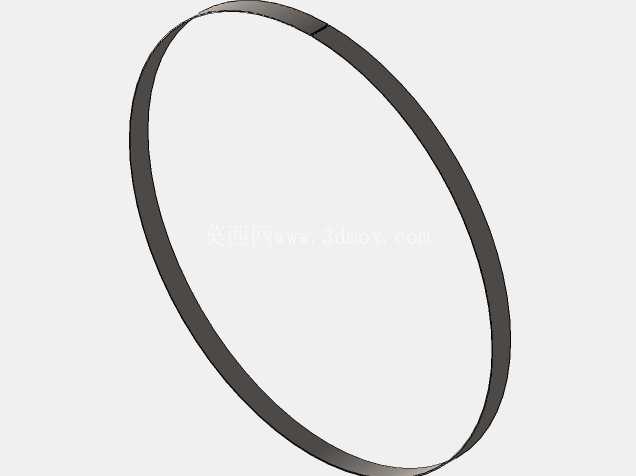

　　转盘工作面采用圆形平板结构，边缘设置了一圈可拆卸的挡料围栏，围栏通过快拆式锁紧块固定在转盘边缘，针对蜂蜜灌装常用的玻璃罐、塑料瓶等不同高度的容器，可快速更换对应高度的围栏，不需要改动转盘主体结构，围栏与转盘工作面的间隙控制在2mm以内，避免小直径容器卡入缝隙造成卡料。驱动组件内置在方箱腔体内部，采用齿轮减速结构直连转盘中心轴，传动路径短，运行时转盘转速平稳，不会出现转速波动导致容器倾倒的问题，转速调节范围覆盖每分钟5转到20转，可匹配不同灌装速度的主机产能，当产线提速时调高转盘转速，保证容器供给节奏跟得上灌装节拍，产线降速时调低转速，避免容器在转盘上堆积挤压。

　　从功能逻辑上看，这套转台的核心作用是将人工或者前段理瓶机送出的零散容器，通过转盘的圆周运动有序排列，顺着围栏的导向出口逐个送入灌装工位的进料输送线，转盘中心区域设置了四个安装孔位，可根据需求加装分料拨杆，针对异形瓶或者重心偏高的容器，加装拨杆后能避免容器在转盘上随转盘空转，保证所有容器都能顺着导向轨迹进入出料口。设计时特意将转盘工作面的高度设置在850mm到900mm的区间，这个高度刚好匹配一线操作工人的作业高度，人工补料时不需要弯腰或者抬手，长时间作业也不容易产生疲劳，方箱的外壳采用钣金折弯拼接结构，所有拼接处都做了圆弧过渡处理，没有尖锐的棱角，符合食品生产车间的安全设计要求，表面做了哑光喷塑处理，不容易积灰，日常清洁时用抹布擦拭即可，能满足食品车间的卫生管理要求。

　　在结构强度校核阶段，转盘的承载能力按照满铺1kg玻璃蜂蜜罐的总重量做了冗余设计，中心轴采用调质处理的45号钢加工，搭配圆锥滚子轴承承受径向与轴向载荷，长时间满负载运行也不会出现轴变形或者转盘晃动的问题，围栏的锁紧块采用工程塑料材质，不会因为金属碰撞产生碎屑污染容器，也不会刮花容器外壁。很多刚接触包装线设计的工程师容易忽略转台与前后段设备的对接细节，这套转台的出料口位置预留了输送线对接的安装位，可直接衔接宽度100mm到300mm的标准平顶链输送线，不需要额外做转接支架，对接时只要调整转台的摆放位置，让出料口导向条与输送线侧边对齐即可，导向条的末端做了喇叭口扩口设计，容器从转盘进入输送线时不会出现卡滞。针对蜂蜜灌装车间偶尔会有糖液滴落的工况，转盘工作面采用了易清洁的光滑面板，表面没有多余的凹槽或者凸起，滴落的糖液不会积存在台面上，每班生产结束后用温水冲洗就能清理干净，不会因为糖液干结导致容器底部粘黏影响输送。方箱内部的驱动电机安装位置做了抬高处理，距离箱体底部有100mm的间隙，即使车间地面清洗时有少量积水，也不会溅到电机上造成电气故障，电机的电源线从箱体侧面的防水接头引出，可直接接入车间的设备供电回路，不需要额外做布线防护。
