立式连续制袋包装执行机构结构设计

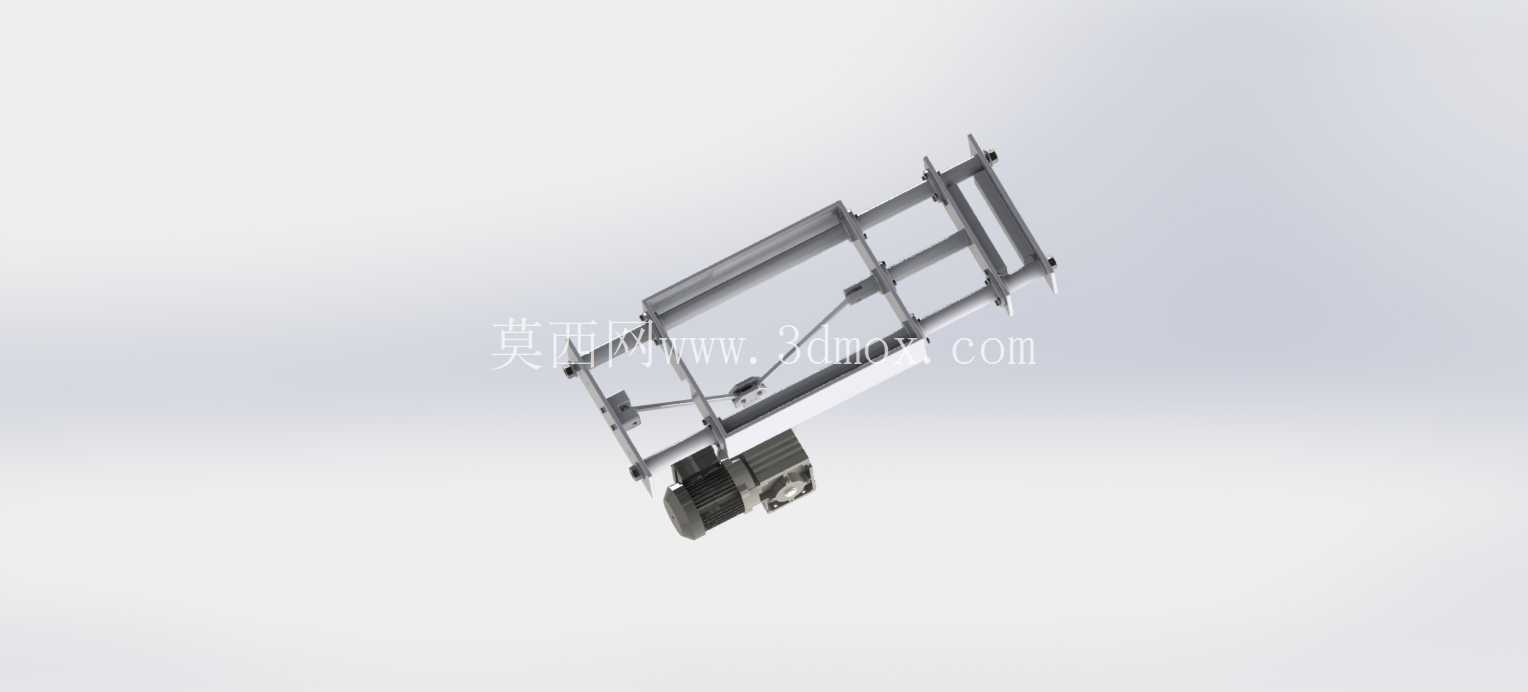

　　这套结构对应立式成型填充封口包装设备的核心执行段，在食品、日化、小五金零配件的软袋包装产线中，承担袋成型后的纵向牵引、间歇封合动作输出，是整台VFFS设备里直接决定袋长精度、封合边平整度的核心机械单元。从结构布局来看，整套机构采用双立柱导向的框架式承载设计，四根垂直布置的光轴导轨作为上下运动副的导向基准，上下两端的安装板通过锁紧螺母与光轴刚性连接，形成稳定的矩形承载框架，这种布局的优势在于导向跨度大，运动过程中封合组件的偏摆量可以控制在极小范围内，避免封合时出现压边错位、封合压力不均的问题。

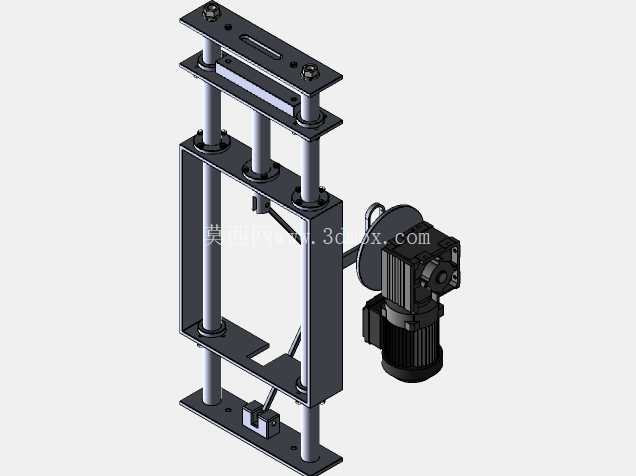

　　侧边配套的驱动电机通过偏心连杆机构与中间的滑动安装板连接，将电机的连续旋转运动转化为滑动板沿垂直导轨的往复直线运动，滑动板上预留了热封刀、冷压定型块的安装位，可根据包装膜材质的不同，更换对应纹路的封合元件，适配PE、复合铝箔、PP等不同材质包装膜的热封需求。设计过程中，导向光轴与安装板的配合公差选用H7/g6的间隙配合，既保证滑动过程无卡滞，又能将径向窜动量控制在0.02mm以内，满足高速往复运动下的精度保持性；驱动端的连杆关节处采用自润滑轴承连接，无需频繁加注润滑脂即可满足长周期运行的耐磨要求，适配食品包装车间的清洁生产要求。

　　安装边界方面，整套机构的底部安装板预留了与设备主机架连接的长圆孔，可根据不同产线的安装基准做±15mm的水平位置调整，顶部安装板预留了导膜辊、成型器的对接安装位，可直接与上游的拉膜机构、成型衣领对接，无需额外设计过渡连接支架；侧边电机的安装座采用腰型孔设计，可通过调整电机位置张紧传动连杆，消除长期运行后产生的传动间隙，避免封合位置出现累计误差。从实际应用场景来看，这套执行机构可适配袋宽范围在80-200mm、袋长范围在100-300mm的中袋包装需求，往复运动行程可通过调整偏心轮的偏心距实现无级调节，更换不同偏心距的偏心块即可适配不同规格的袋长要求，无需更换整套传动组件，大幅缩短了换产调整的时间。

　　结构设计时特意将驱动电机布置在框架侧边而非正下方，既减少了整机垂直方向的占用空间，又避免了封合过程中产生的热量、包装膜碎屑掉落到电机外壳上，降低电机散热受阻的风险；框架上的滑动板两侧预留了行程开关的安装凸台，可直接安装上下限位传感器，实现运动行程的电气限位，配合机械硬限位块，避免调试过程中出现超行程撞机的问题。整套结构的受力路径经过优化，封合时的反作用力直接通过滑动板传递到两侧导向光轴，再分散到上下安装板，不会对驱动电机的输出轴产生额外径向力，有效延长了驱动端轴承的使用寿命。在三维建模过程中，所有安装孔位、配合面的尺寸都按照实际加工公差做了对应预留，光轴的固定端采用轴端挡圈+锁紧螺母的双重固定方式，避免高速往复运动中出现光轴松动移位的问题；滑动板上的封合元件安装位预留了隔热板的安装厚度，可在热封刀与安装板之间加装隔热电木板，减少热量向导向部件传递，避免光轴因长期受热出现变形，影响运动精度。
