生活用纸加工产线用卫生纸复卷设备结构

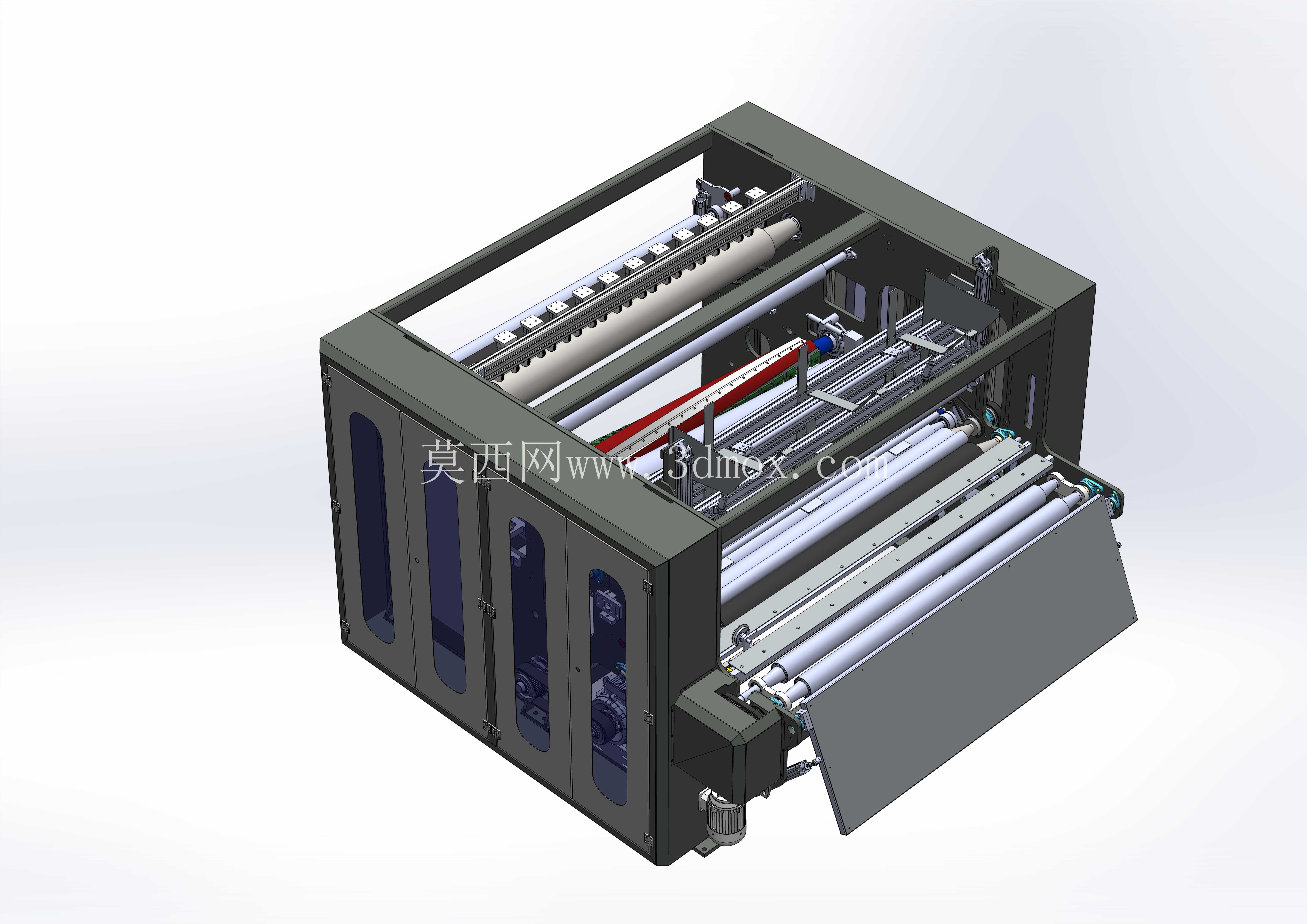

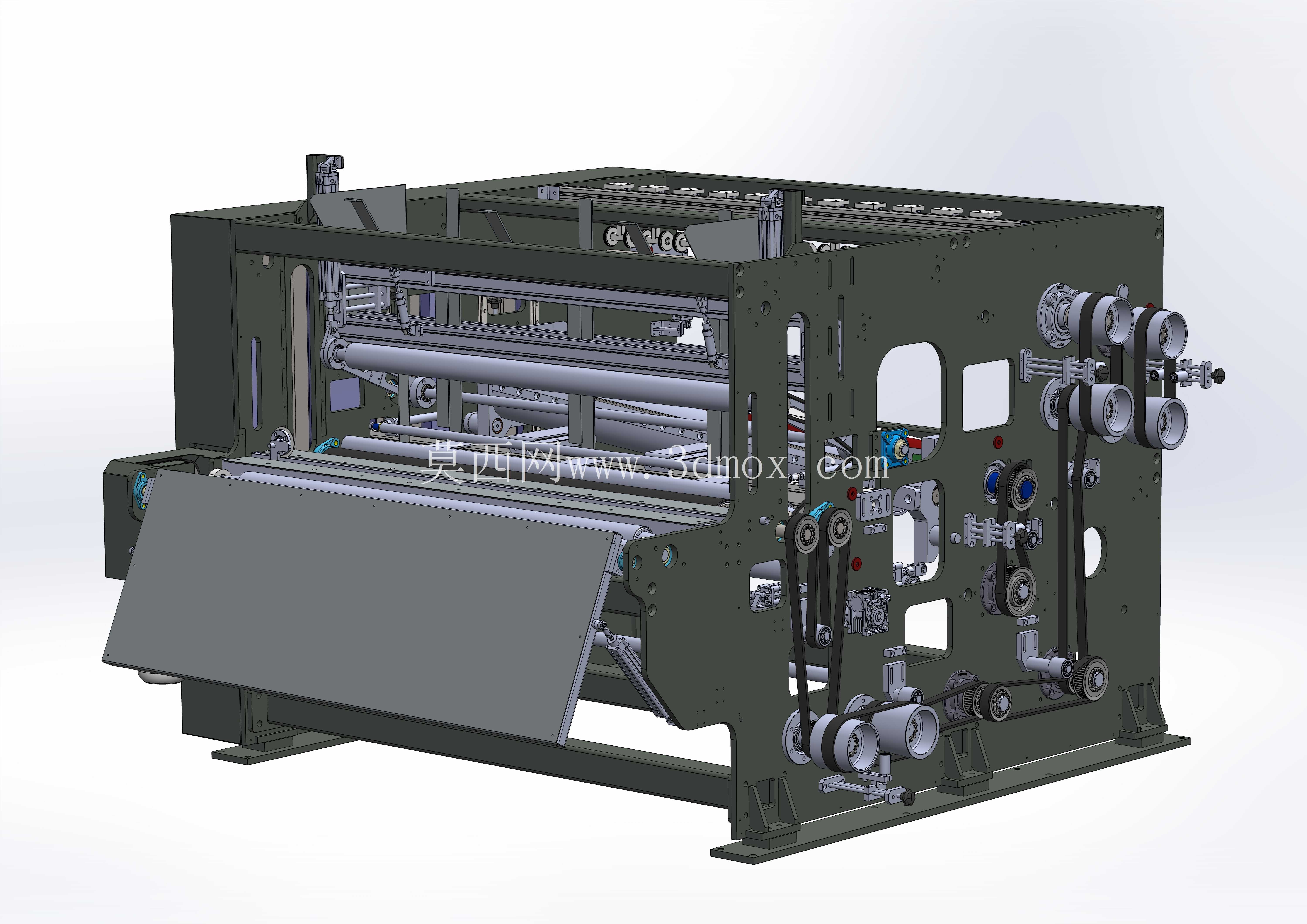

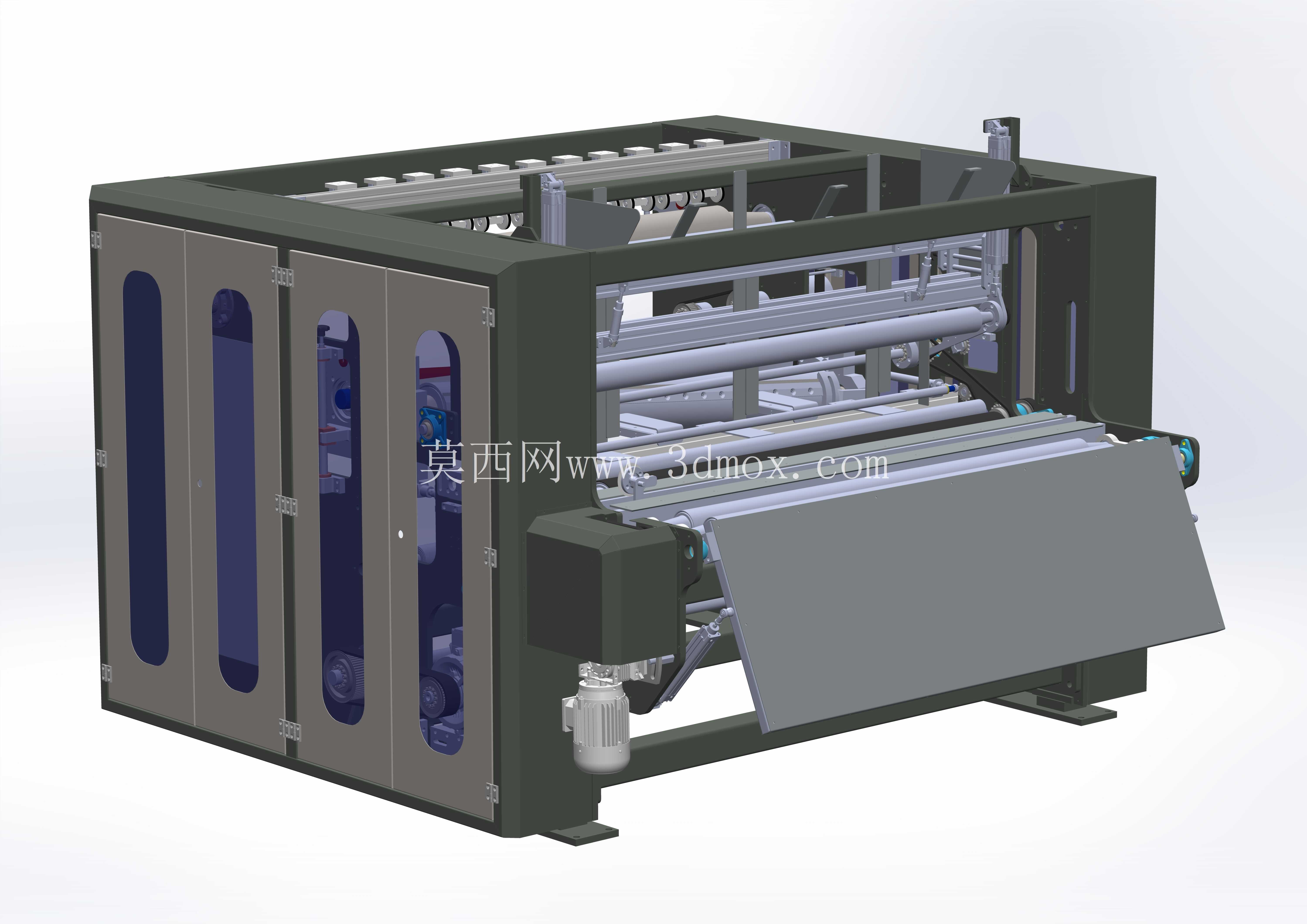

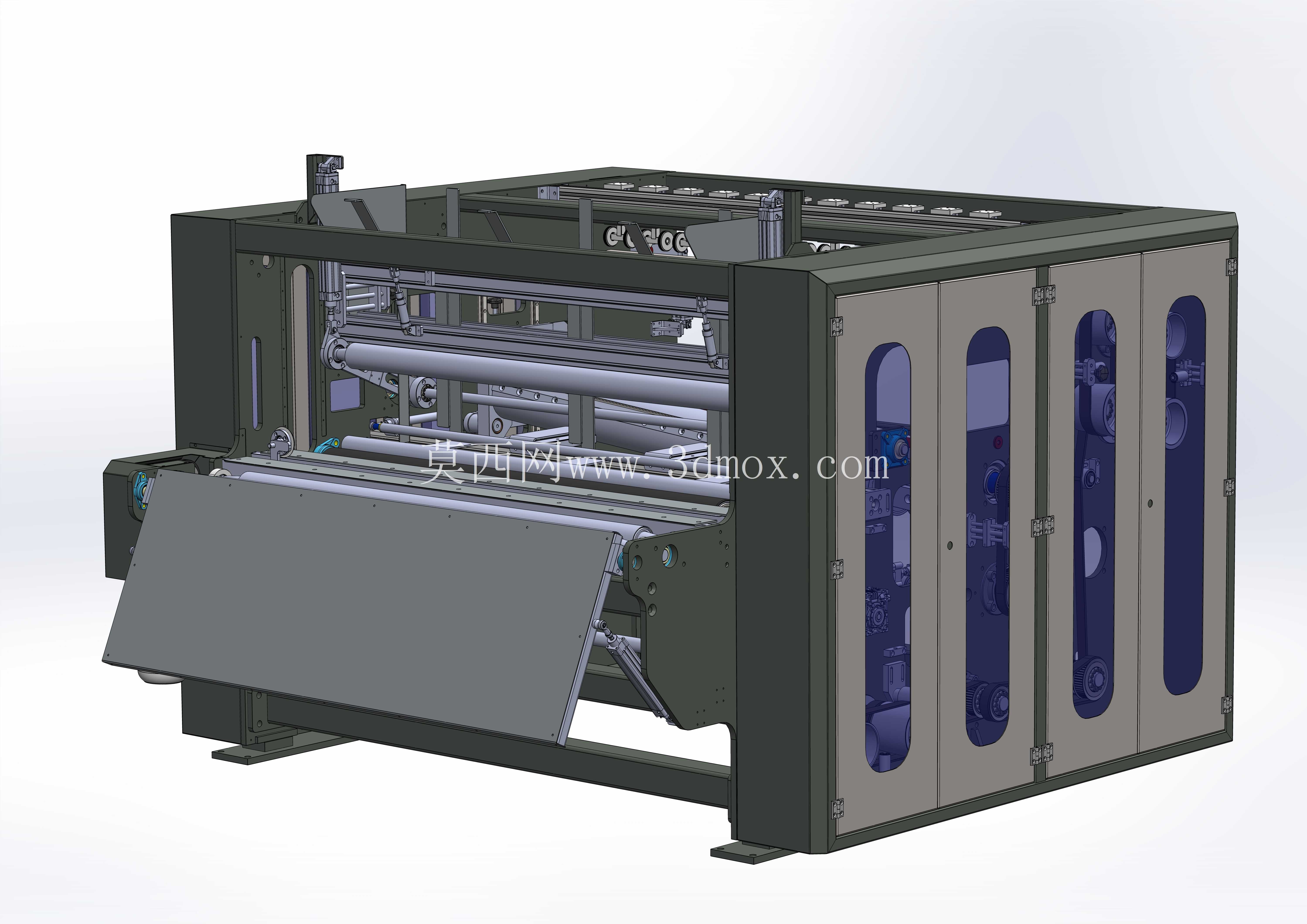

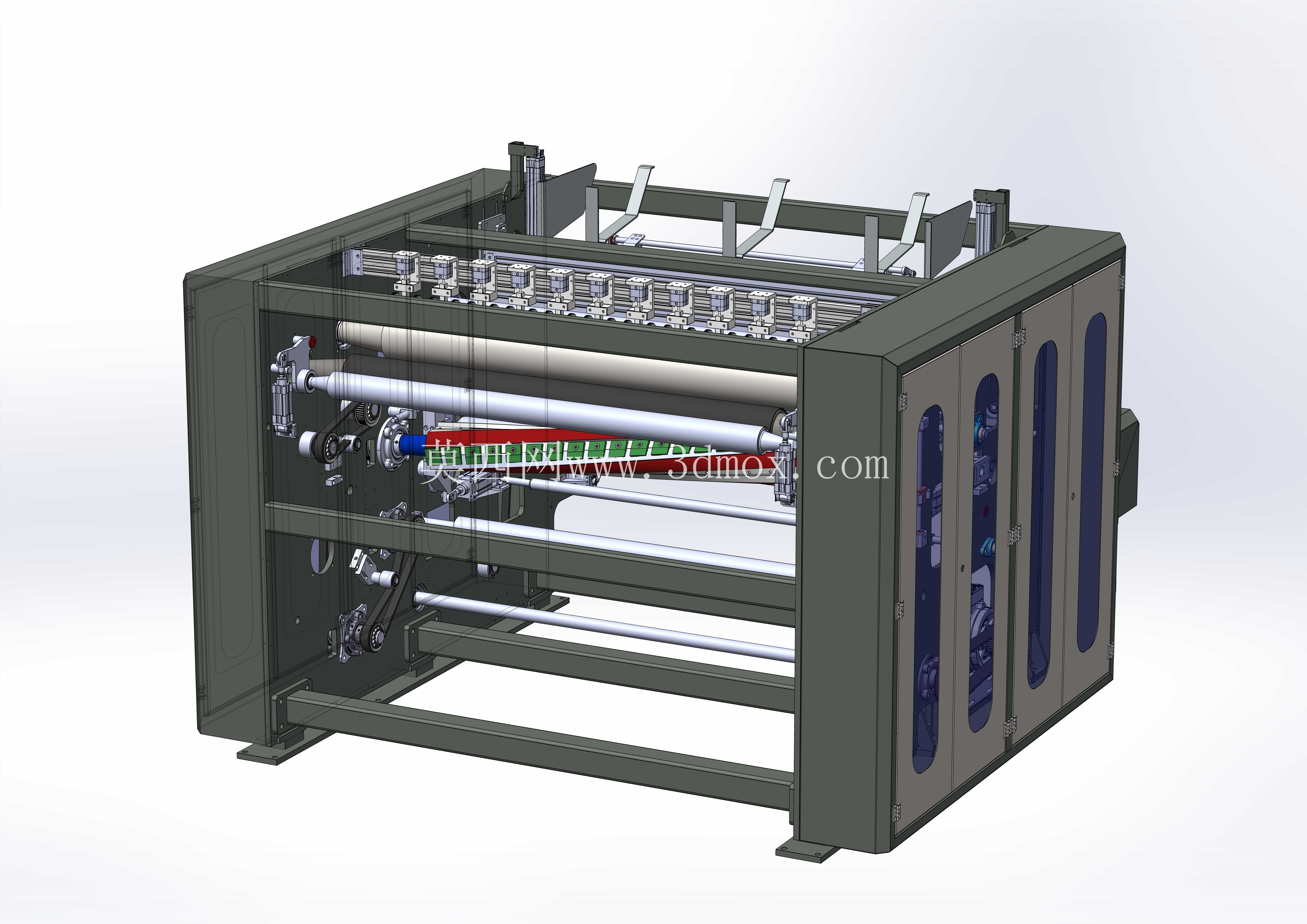

　　这套卫生纸复卷设备的三维结构，是面向生活用纸后段加工工序设计的核心生产单元，主要应用在卷装卫生纸、厨房擦手纸等卷筒类纸品的加工产线中，承担原纸大卷分切复卷、成品卷成型的核心工序，是连接前段造纸机原纸产出与后段包装工序的关键衔接设备。从结构设计逻辑来看，设备整体采用框架式封闭式柜体布局，主体承载框架采用型钢焊接后整体去应力处理的结构，外侧设置带观察窗的防护门板，既可以隔绝设备运行时的传动噪音、防止操作人员误触运动部件，也能通过透明观察窗实时查看内部走纸、复卷的运行状态，及时排查断纸、跑偏等生产异常。

　　设备的进料端设置在侧下方，匹配大直径原纸卷的上料高度，原纸经导辊组引入设备内部后，依次经过张力调节辊、压花辊组、分切刀组，最终在复卷辊处完成规定直径的成品卷卷制，出料端的倾斜导板直接对接后续的切卷、包装工位，减少半成品转运的人工干预。在功能特性设计上，设备的张力控制机构采用摆辊式张力调节结构，可根据原纸的克重、厚度实时调整走纸张力，避免原纸在复卷过程中出现拉断、起皱、松紧度不均的问题，保证成品卷的紧实度一致；分切刀组采用独立可调的刀座设计，可根据成品卷的幅宽要求灵活调整分切间距，适配不同规格的卷纸生产需求；复卷压辊采用气动加压结构，压力可根据纸品类型无级调节，针对卫生纸、擦手纸等不同柔软度的纸品匹配对应的压合力，避免压溃纸层导致的成品手感偏硬问题。从安装边界与外形尺寸来看，设备整体采用落地式安装结构，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，无需额外浇筑混凝土安装基础，降低产线搭建的基建成本；设备的操作侧预留不小于1.2米的维护通道，方便日常更换刀座、清理纸毛、维护传动部件，传动侧预留0.8米的管线排布空间，方便布设动力线缆、气路管线；设备的整体高度控制在2.2米以内，适配常规工业厂房的层高要求，顶部预留吊装孔，方便设备进场安装时的整体吊装移位。

　　设计过程中针对纸品加工的现场工况做了针对性优化，所有与纸面接触的导辊表面均做硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，避免刮伤纸面产生纸粉；设备内部的传动部件均设置在框架外侧的独立传动腔，与走纸区域完全隔离，避免润滑油滴落污染纸品；底部设置可拆卸的接屑盘，方便收集生产过程中产生的纸毛、碎纸，降低日常清理的工作量。走纸路径的设计采用多辊平缓过渡结构，所有导辊的转向角度均控制在30度以内，减少原纸在走纸过程中的弯折应力，避免低克重原纸出现断纸问题；设备的驱动端采用变频电机搭配减速机的传动结构，可根据生产速度需求灵活调整运行线速度，最高适配180米/分钟的走纸速度，匹配中高速生活用纸加工产线的产能需求。

　　在安全设计层面，设备的防护门板均设置安全联锁开关，任意一扇门板打开时设备会自动切断动力电源并触发制动，避免维护过程中设备意外启动造成安全事故；急停按钮分别设置在设备的操作侧、进料端、出料端三个位置，出现异常时可就近快速停机。这套复卷设备的结构设计充分考虑了生活用纸加工行业的实际生产需求，在保证生产效率、成品质量的前提下，尽可能压缩设备的占地面积，降低设备的维护难度，同时兼顾操作安全性与纸品卫生要求，可直接适配现有多数生活用纸加工厂的产线布局，无需对现有车间做大规模改造即可完成设备安装调试，快速投入生产使用。
