压缩机主体壳体零件结构设计方案

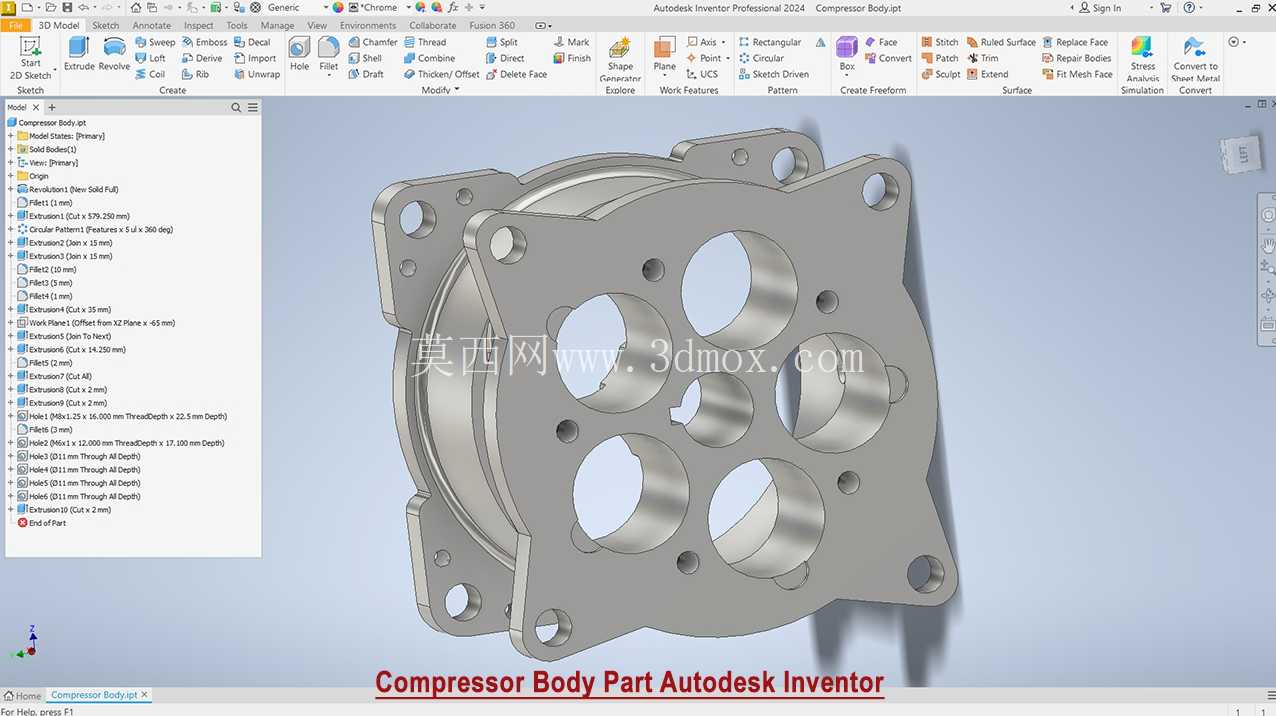

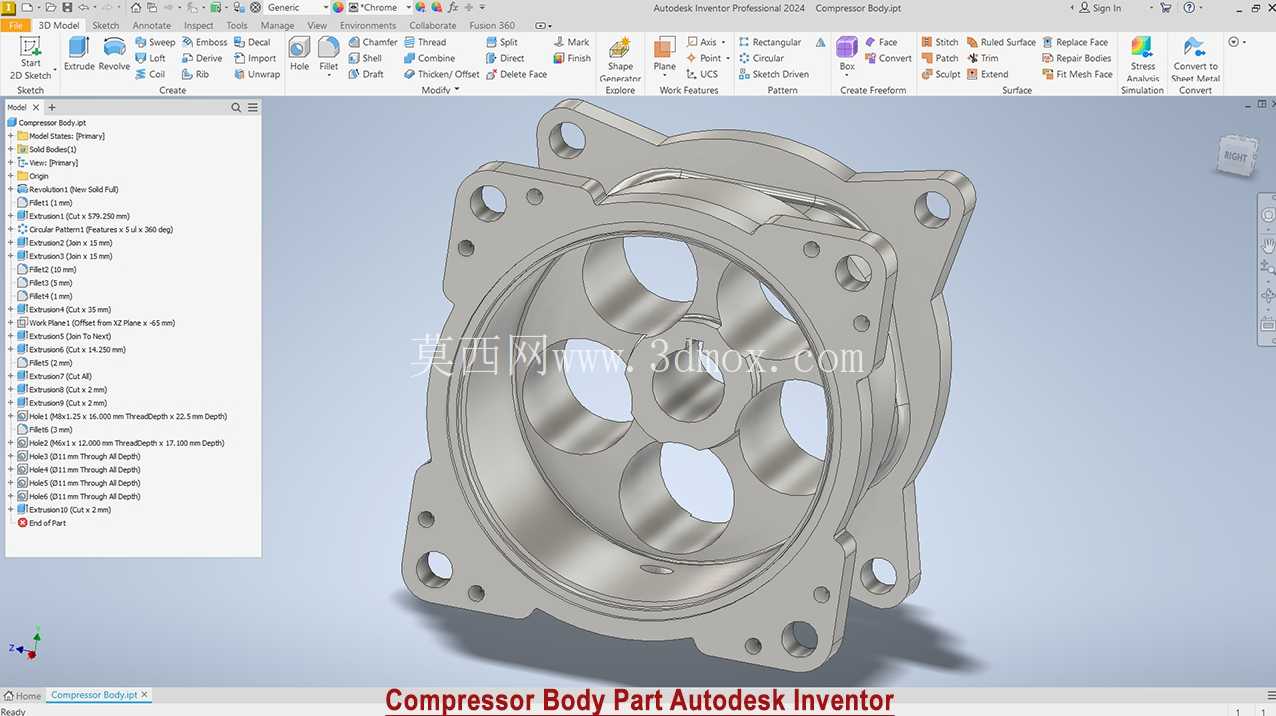

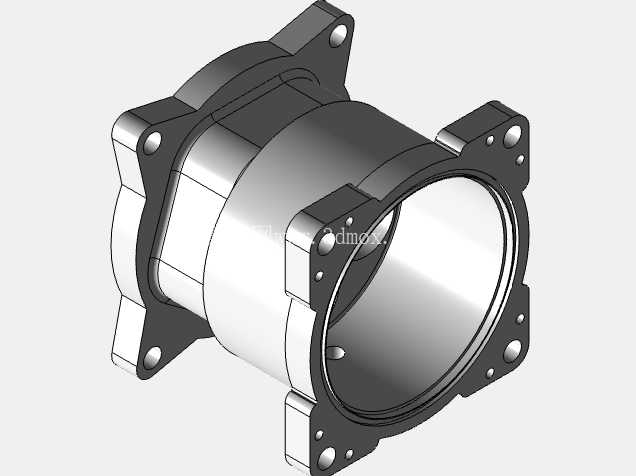

　　从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构搭配多法兰安装面的布局形式，主体为等壁厚筒形腔体，筒壁厚度根据内部工作压力区间做梯度设计，在介质压力较高的腔体中段适当增加壁厚，在对接端盖的法兰区域通过加厚凸台结构提升螺栓连接的局部刚度，避免螺栓预紧力作用下法兰面出现翘曲变形导致密封失效。壳体两端的方形安装法兰采用对称式螺栓孔布局，每个法兰面设置8个均布的螺栓安装位，螺栓孔周边设计局部沉台结构，既可以保证螺栓安装后端面不突出法兰基准面，也能分散螺栓预紧力对法兰面的局部压应力，减少长期运行后的应力松弛问题。在通用流体机械的整机结构体系中，压缩机主体壳体是承担介质容纳、载荷传递、部件定位核心功能的基础构件，其结构合理性直接决定整机运行的密封可靠性、振动抑制水平与服役寿命。这类壳体零件广泛应用于中小型容积式压缩机、车载气源压缩机、工业工艺压缩机等场景，作为整台设备的核心承载基体，需要同时对接驱动端组件、压缩腔组件、进出气法兰、安装固定支座等多个关联部件，其安装边界的尺寸精度直接影响整机组装的同轴度与密封性能。

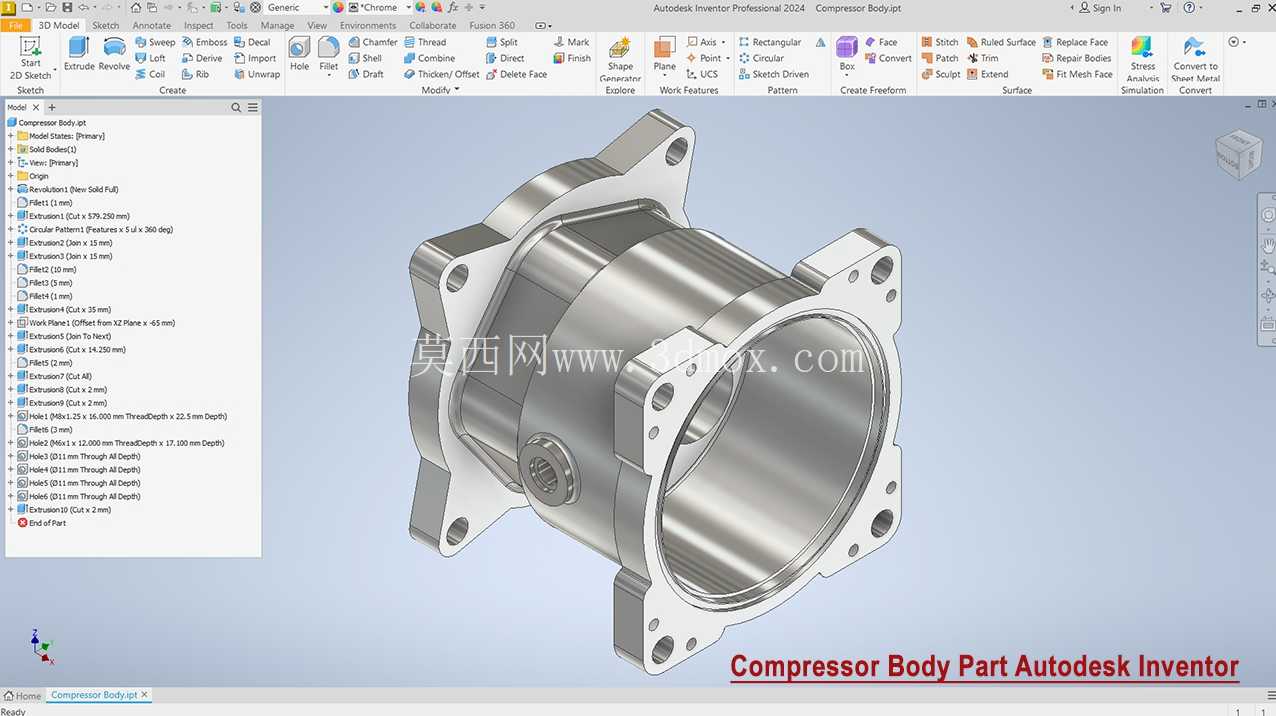

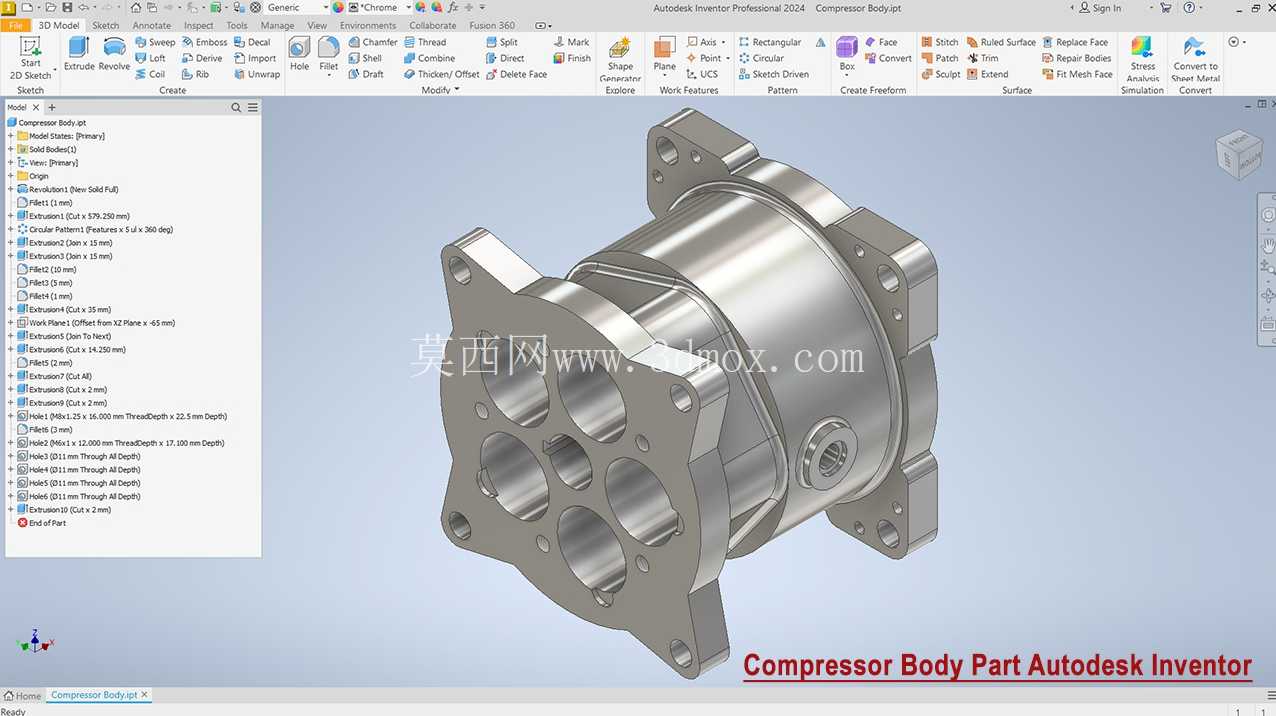

　　筒身侧面预留的凸台结构用于安装进出气接口、压力检测探头等附属组件，凸台位置根据内部流道走向做偏移设计，避免气流进出时直接冲刷筒壁造成局部冲蚀磨损，同时凸台的安装面与筒身主体采用大圆角过渡结构，减少铸造过程中的应力集中问题，降低铸件冷却过程中出现开裂、缩孔的缺陷概率。在建模过程中，首先以壳体的中心轴线为全局设计基准，先绘制主体筒身的旋转截面草图，通过旋转特征生成基础腔体结构，再依次在两端基准平面上绘制法兰轮廓，通过拉伸特征生成法兰基体，之后对法兰面的螺栓孔进行阵列排布，保证所有安装孔的位置度公差满足装配要求。

　　针对筒身侧面的附属凸台，采用多基准面定位的方式逐一构建，每个凸台的安装面都设置独立的草图基准，保证后续对接管路或传感器时的安装面平面度符合要求。所有特征之间保留完整的参数化关联关系，当需要调整壳体的内部通径、法兰安装尺寸、筒身长度时，仅需要修改对应草图的驱动尺寸，所有关联特征会自动更新，大幅提升同系列不同规格壳体的设计迭代效率。从安装边界来看，该壳体的两端法兰分别对接驱动端轴承座与压缩腔端盖，法兰面的密封槽采用矩形截面结构，适配O型密封圈的安装尺寸，密封槽的深度、宽度公差严格控制在标准范围内，保证装配后密封圈的压缩率处于合理区间，既避免压缩量过大导致密封圈过早老化失效，也防止压缩量不足出现介质泄漏。

　　壳体下方的两个支撑脚采用一体化铸造成型，支撑脚的安装面设置长圆形调节孔，允许安装过程中根据整机的对中需求做小范围位置调整，支撑脚与筒身的连接位置设置加强筋结构，提升支撑部位的结构刚度，减少设备运行过程中壳体的振动幅度。在细节结构处理上，所有的棱边位置都设置了合理的倒角与圆角，内部腔体的转角位置采用大圆角过渡，避免应力集中，同时减少内部介质流动的阻力损失；外部棱边的倒角既可以去除铸造飞边，也能避免装配过程中尖锐棱边划伤操作人员或密封元件。针对不同工作压力等级的应用场景，该壳体的结构可以通过调整壁厚参数、法兰螺栓规格、密封槽尺寸快速适配，无需重新构建整体模型框架，能够覆盖从低压气源压缩机到中压工艺压缩机的主体壳体设计需求。在实际装配场景中，该壳体作为核心基准件，所有关联部件的安装定位都以壳体的中心轴线与法兰端面为基准，因此建模过程中严格控制各特征相对于基准的位置公差，比如两端法兰的端面跳动、法兰螺栓孔的位置度、侧面凸台安装面与中心轴线的平行度等参数，都通过草图约束与特征定位参数做了明确限定，保证后续生成工程图时的尺寸标注与公差要求能够直接指导生产加工。
