集装箱厢门双杆锁闭机构结构设计

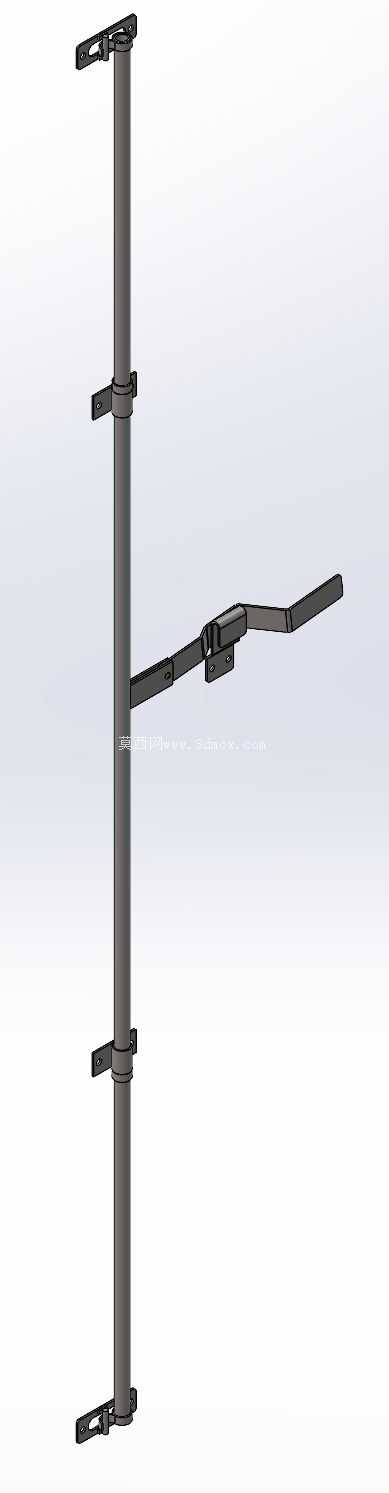

　　这套锁闭机构主要应用于标准海运集装箱、铁路货运集装箱、仓储周转钢制厢体的侧门与端门部位，是厢体密封、货物防盗、运输安全的核心受力部件，日常工况下需要承受厢内货物侧倾带来的静压力、运输途中的振动冲击、堆码作业时的外力传导，同时要配合厢门的密封胶条实现防水防尘的闭合要求。从结构组成来看，整套机构包含竖向主锁杆、横向联动锁舌、多组固定抱箍、端部锁头、操作手柄连接座几个核心部分，竖向锁杆采用等径圆钢型材加工，表面做发黑防锈处理，适配户外露天存放、跨区域海运的高腐蚀工况，杆体上分布的三组抱箍通过螺栓固定在厢门门板内侧，抱箍内圈预留0.5-1mm的配合间隙，既保证锁杆转动时无卡滞，又能限制锁杆的径向窜动，避免长期使用后锁舌对位偏移。

　　横向联动的锁臂采用折弯钢板焊接成型，与竖向锁杆通过焊接或键连接固定，锁臂端部做圆弧过渡处理，在锁闭转动过程中能顺畅滑入门框上的锁座卡槽，不会出现剐蹭卡滞，锁臂的长度根据厢门宽度做匹配设计，保证锁闭后锁舌完全卡入锁座的受力接触面不小于总接触面积的80%，避免局部应力集中导致锁臂变形。设计过程中首先要确定安装边界：竖向锁杆的上下端需要对应门框上下边框的锁孔位置，上下端的同轴度公差控制在1mm以内，否则会出现锁头无法插入锁孔的问题；抱箍的安装位置需要避开门板的加强筋凸起，同时保证相邻抱箍的间距不超过800mm，避免锁杆过长在受冲击时出现弯曲变形；横向锁臂的安装高度需要匹配人体操作高度，一般设置在距离地面1.1-1.3m的区间，方便操作人员站在地面就能完成锁闭和开启动作，不需要额外登高作业。

　　从功能逻辑上看，整套机构通过转动竖向锁杆，带动上下端的锁头和横向锁臂同步转动，实现多点位同时锁闭，相比单点门锁，多点锁闭的结构能让厢门四周的密封胶条受力更均匀，不会出现局部缝隙过大导致的漏水、漏尘问题，同时多点受力的结构也能大幅提升防撬性能，单点破坏无法开启整套锁具。在建模过程中需要重点验证几个运动干涉点：一是锁杆转动全程，横向锁臂与门板加强筋、门框边框的最小间隙不小于3mm，避免涂装后漆膜厚度增加导致转动卡滞；二是锁头在插入锁孔的过程中，导入端的倒角需要做15°的导向设计，即使厢门受货物挤压出现轻微变形，锁头也能顺利导入锁孔完成锁闭；三是操作手柄连接座的位置需要预留足够的操作空间，保证手柄转动90°完成锁闭动作时，不会与厢门表面的波纹结构、相邻锁杆的操作空间发生干涉。

　　实际应用中，这类锁闭机构还要考虑与铅封、海关封识的配合结构，在锁头位置预留铅封孔，锁闭后可以穿入铅封锁止，防止运输途中被非法开启，铅封孔的直径一般设计为8mm，适配标准海关铅封的穿入尺寸。另外，针对冷藏集装箱的使用场景，锁杆上还会配套设置保温套安装位，避免低温工况下锁杆结霜冻结无法开启，普通干货集装箱则不需要该结构，直接采用裸露金属杆即可。整套结构没有复杂的传动零件，所有部件都采用冲压、焊接、车削等常规加工工艺，加工成本低，后期维护更换方便，单个部件损坏后不需要更换整套锁具，只需要替换对应损坏的零件即可，非常适合集装箱这类大批量使用、运维条件有限的应用场景。在结构强度校核上，锁杆的壁厚需要满足5kN的横向冲击力不发生永久变形，锁臂的焊接部位需要达到与母材等强度，抱箍的固定螺栓采用8.8级镀锌螺栓，防止长期户外使用后螺栓锈蚀断裂。
